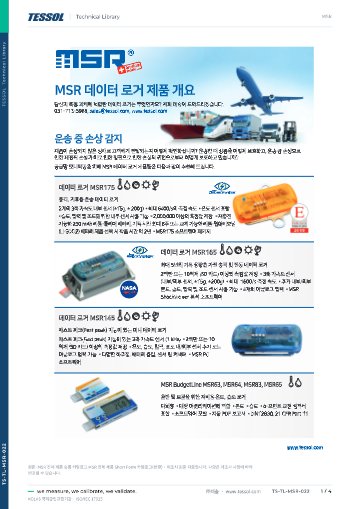

제품 자료: MSR 전체 제품 Short Form 카탈로그(한글)

MSR 전체 제품 Short Form 카탈로그(한글)

제품문의 구매하기

운송 충격과 설비 진동을
수치로 남기는 데이터로거

MSR MSR165 충격 · 진동 데이터로거

견적 받기

MSR 국내 정식 공급 파트너

MSR MSR165는 3축 가속도를 최대 1600/s로 기록하고 충격이 일어나기 직전 32개 값까지 보존하는 충격·진동 데이터로거(Shock & Vibration Logger)로, 운송 사고의 원인 구간과 설비의 진동 이력을 수치로 재구성합니다.

USB 충전식 하우징 165B8은 최대 6개월, 교체형 Li-SOCl2 배터리를 넣은 165B52는 최대 5년을 기록하므로 단기 낙하 시험과 장기 운송 추적을 같은 기종으로 운용합니다. 항공 화물 승인 목록에 올라 있고 UN38.3 기준을 갖춘 이 로거는 (주)테솔이 국내에 공식 공급합니다.

±15 g · ±200 g

내장 또는 외장 3축 가속도 센서

1600/s

가속도 최대 측정·저장 속도

2,000,000개+

내장 메모리 측정값 저장량

최대 5년

165B52 하우징 기록 기간

특징

충격 순간의 전후를
수치로 남기는 구조

핵심 특징	현장에서 달라지는 점
3축 가속도 기록	가로·세로·높이 세 방향의 충격을 동시에 저장하므로 포장 상자가 어느 방향으로 얼마나 큰 충격을 받았는지 나눠 판독합니다.
충격 직전 32개 값 보존	트리거 이전 구간이 함께 남아 낙하 전 진동과 충격 순간의 파형을 이어서 해석합니다.
microSD 슬롯 옵션	카드를 장착하면 메모리가 10억 측정값 이상으로 늘어나므로 장기 진동 모니터링도 한 번 설정으로 이어 갑니다.
센서 추가 구성	온도·습도·기압·조도 센서를 더하면 충격과 환경 조건을 같은 시간축에서 대조합니다.
기록 기간별 하우징	짧은 시험에는 USB 충전식, 해상·장기 운송에는 교체형 배터리 하우징을 골라 중간 충전 없이 운용합니다.
MSR ShockViewer	저장된 충격 중 분석할 항목만 골라 보고서를 자동으로 작성하므로 클레임 증빙 작성 시간이 줄어듭니다.

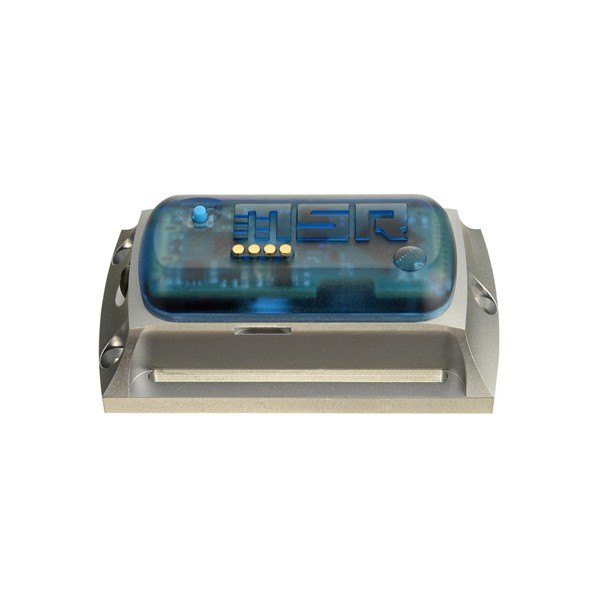

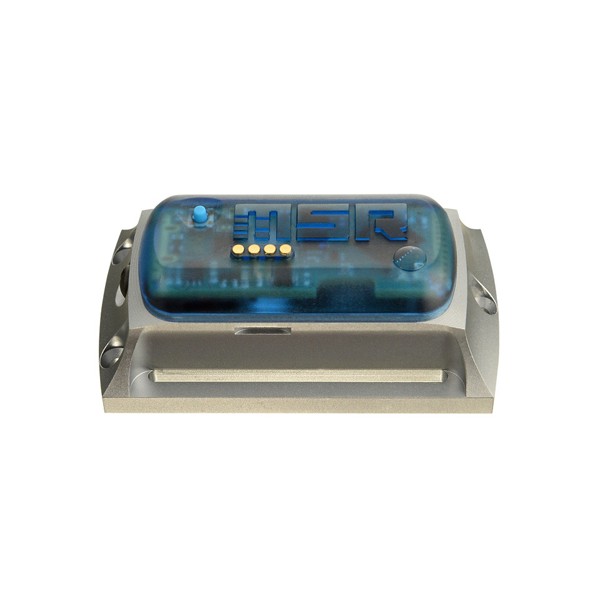

투명 파란색 케이스를 거치대에 장착한 데이터로거

충격 해석

가속도 범위와
기록 속도 선택

±15 g 센서는 진동과 가벼운 충격을, ±200 g 센서는 낙하처럼 순간 가속도가 큰 충격을 대상으로 합니다. 두 센서의 속도는 25~1600 Hz 범위에서 정하며, 진동 연속 기록에도 같은 센서를 사용합니다. 한 기종으로 두 범위를 동시에 측정하려면 MSR175plus를 선택합니다.

충격 이력은 내장 메모리에 10,000회 이상 쌓이고, 측정값 단위로는 2,000,000개 이상입니다. 카드 슬롯을 장착한 구성은 보호 등급이 IP60으로 내려가므로 액체가 닿는 현장에서는 슬롯 없는 IP67 구성을 사용합니다.

기간에 맞춘 두 가지 하우징

165B8은 39 × 23 × 72 mm에 약 69 g의 소형 하우징이며 USB 충전으로 최대 6개월 기록합니다. 165B52는 비말 방지 캐스트 알루미늄 케이스(122 × 92 × 70 mm, 약 530 g)에 교체형 배터리 2개를 넣어 최대 5년 동안 기록하므로 선박·철도 장기 운송에 맞습니다.

사용 방법

MSR165
충격 측정 설정과 ShockViewer 분석

MSR165는 MSR PC Software에서 일정 간격 기록은 Setup으로, 충격 측정은 Shock 프로그램으로 설정합니다. 내려받은 충격 데이터는 MSR165 ShockViewer(Windows 7 이상)에서 분석하고 보고서로 정리합니다.

소프트웨어·도구	하는 일
Setup (MSR PC Software)	일정 간격 기록과 진동 연속 기록(ACC ~1600 Hz) 설정
Shock (MSR PC Software)	Call up assistant로 충격 측정 설정
Reader · Viewer	기록 내려받기, 그래프 분석과 내보내기
MSR165 ShockViewer	충격 이벤트 확대·탐색, 스펙트럼 분석, 보고서 작성, CSV·XLSX 내보내기
CARD Reader	microSD 카드의 측정 파일 읽기

처음 연결하는 순서

순서	할 일
1	MSR PC 소프트웨어를 설치하고 MSR165를 USB 케이블로 PC에 연결하세요.
2	충격을 기록하려면 프로그램 선택 창에서 Shock을 더블클릭하고, Call up assistant의 안내에 따라 설정합니다.
3	일정 간격 기록은 Setup의 Main storage rate에 t1을 입력하고, 진동을 연속 기록하려면 Sensors에서 ACC를 ~1600 Hz로 설정하세요.
4	Start immediately를 선택하고 Write basic settings를 누르면 설정이 전송되며 기록이 시작됩니다.
5	측정 후 USB로 다시 연결해 Reader로 Record를 내려받으면 Viewer가 자동으로 열립니다.
6	충격 이벤트를 자세히 분석하거나 보고서가 필요하면 MSR165 ShockViewer에서 데이터를 불러와 정리합니다.

온도·습도·조도 센서를 함께 구성했다면 MSR165 ShockViewer에서 그 값도 충격 데이터와 함께 그래프로 확인할 수 있습니다. microSD 카드를 사용할 때는 카드 안의 파일을 지우지 마세요.

사양

3축 가속도와
하우징별 사양

항목	사양
가속도 센서	3축 디지털(13 bit), ±15 g 또는 ±200 g, 내장 또는 외장(케이블 0.20 / 1.00 / 1.60 m)
가속도 정확도 (+25 °C)	±15 g: ±0.15 g (0…5 g), ±0.3 g (5…15 g) · ±200 g: ±2 g (0…15 g), ±5 g (15…100 g), ±10 g (100…200 g)
측정·저장 속도	1600/s ~ 12시간마다(±15 %), 25 ~ 1600 Hz 설정, 진동 연속 기록
충격 직전 기록	충격 발생 전 32개 값 보존
메모리	2,000,000 측정값 이상(충격 10,000회 이상), microSD 슬롯 N10006 사용 시 10억 측정값 이상(4 GB 이상 카드 포함, 운전 중 교체)
온도 센서 (T9 / FT9)	내장 −20…+65 °C, 외장 −40…+125 °C · ±0.1 °C (−25…+55 °C), ±0.3 °C (−40…+125 °C)
습도 (H3)	0…100 % RH, ±2 % RH (10…80 %, +25 °C)
절대 기압 (P5)	0…2000 mbar, ±2 mbar (750…1100 mbar, +25 °C) · 0…14 bar, ±50 mbar (1…10 bar, +25 °C)
조도 (L3)	0…83 000 lx, 최대 감도 550 nm
아날로그 입력 옵션	4개(12 bit), 0…20 mA, 4…20 mA, 0…3.0 V, 0.5…4.5 V, 0…5.0 V, 1.0…6.0 V, 0…10.0 V, 0…12.0 V, 0…24.0 V, 0…36.0 V, 0…48.0 V 중 선택 · 경보 출력, 시작/정지 입력 · 조도 센서 미지원, 외장 센서 최대 2개
165B8 하우징	IP67, 39 × 23 × 72 mm, 약 69 g · Li-Po 1000 mAh, USB 충전, 최대 6개월 기록
165B52 하우징	교체형 Li-SOCl2 2 × 5800 mAh, 비말 방지 캐스트 알루미늄 케이스, 122 × 92 × 70 mm, 약 530 g, 최대 5년 기록
소프트웨어	MSR PC Software, MSR ShockViewer(충격 분석·보고서 자동 생성), Windows 7 이상
동작 온도·승인	−20…+65 °C · 항공 화물 승인 목록, RTCA DO-160G Section 21 Cat. H, UN38.3
버튼	북마크 설정 · 기록 시작 · 중지
LED 표시	파란색 기록 · 빨간색 알람 · 노란색 배터리 충전
인터페이스	USB · microSD 슬롯
매체	공기, 여러 액체(IP67 구성)
저장 조건	+5…+45 °C(배터리 보관 이상 온도), 10…95 % 상대습도, 결로 없음
환경 규격	EU RoHS · WEEE

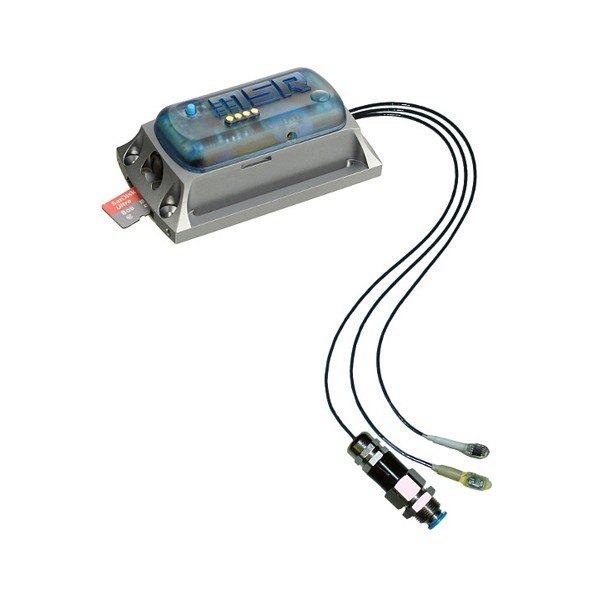

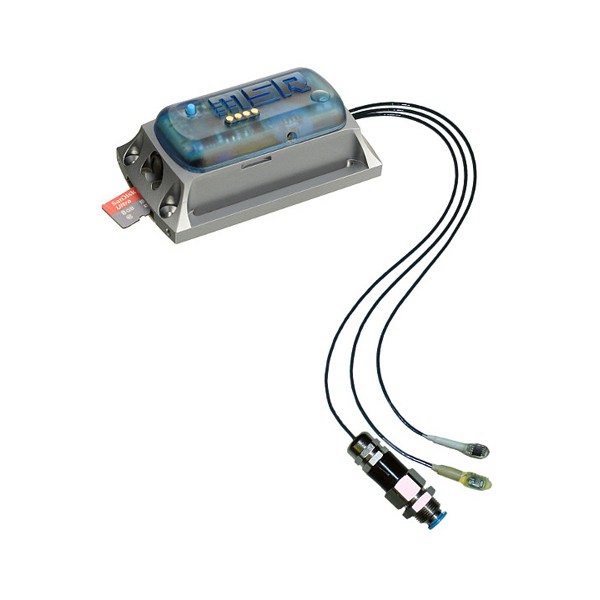

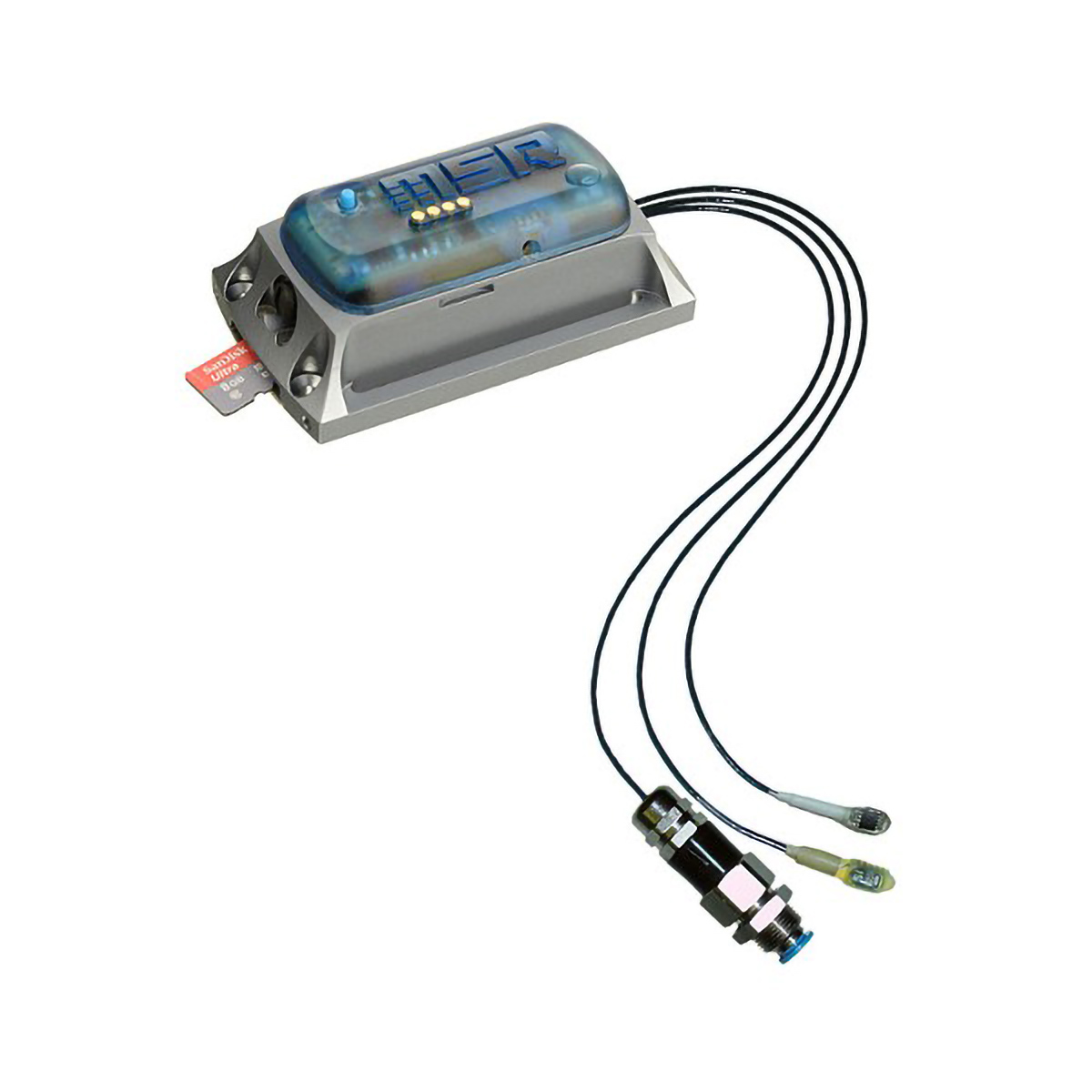

외부 센서 케이블이 연결된 데이터로거 구성

활용 분야

충격 이력이
필요한 현장

운송 책임·보험 처리 — 사고 직전 값까지 남아 책임 소재를 가리는 근거로 사용합니다.
포장·낙하 시험 — 시험 중 가해진 충격의 크기와 방향을 시료별로 비교합니다.
기계·설비 진동 — 진동이 이어지는 구간을 연속 기록으로 추적합니다.
항공 화물 — 항공 운송 구간의 충격 이력을 승인된 장치로 남깁니다.

선택 가이드

기록 기간과
측정 범위별 선택

이럴 때	권장 모델	선택 이유
운송 기간이 6개월 안쪽이고 USB로 충전할 때	MSR165 (165B8)	소형 하우징에 충전식 배터리를 갖춰 반복 시험에 맞습니다.
운송 기간이 길어 최대 5년 기록이 필요할 때	MSR165 (165B52)	교체형 Li-SOCl2 배터리와 비말 방지 케이스를 갖췄습니다.
두 가속도 범위를 한 대로 동시에 볼 때	MSR175plus	±15 g와 ±200 g 센서가 동시에 측정하고 GPS 위치도 저장합니다.

구성·옵션

하우징과
확장 옵션

165B8 — 리튬 폴리머 배터리와 USB 충전을 갖춘 하우징입니다.
165B52 — 교체형 Li-SOCl2 배터리와 비말 방지 캐스트 알루미늄 케이스 구성입니다.
MSR PC Software, MSR ShockViewer — 기본으로 포함됩니다.
센서 추가 — 온도·습도·기압·조도 센서를 선택합니다.
자율 충전 스테이션 — 작동 중 내부 배터리를 충전하며, MSR 파워 팩은 별매로 기록 기간을 늘립니다.

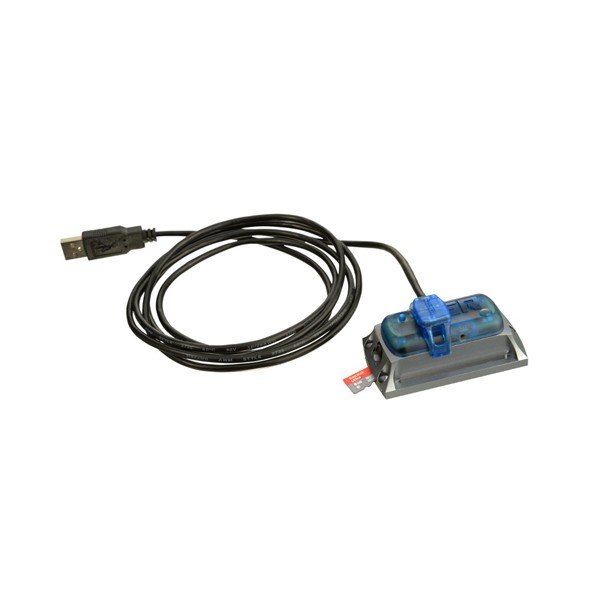

USB 케이블이 연결된 데이터로거와 거치 클립

MSR165와 함께 보는
충격·다기능 로거

MSR165는 충격을 몇 번까지 기록할 수 있습니까?
내장 메모리에 충격 10,000회 이상을 저장합니다. 측정값으로는 2,000,000개 이상이며 microSD 슬롯을 장착하면 10억 측정값 이상으로 늘어납니다.
microSD를 장착해도 방수가 유지됩니까?
유지되지 않고 보호 등급이 IP60으로 내려갑니다. 액체에 닿는 환경에서는 슬롯이 없는 IP67 구성을 선택하세요.
MSR165는 충격과 함께 온도도 기록할 수 있습니까?
네, 온도 센서를 더하면 충격과 같은 시간축에 온도가 저장됩니다. T9 센서는 −25…+55 °C에서 ±0.1 °C이며, 교정이 필요하면 (주)테솔의 KOLAS 인정 범위 안에서 안내해 드립니다.
항공 화물에 실어도 됩니까?
네, 항공 화물 승인 목록에 올라 있고 UN38.3 기준을 갖췄습니다. 승인 항공사 목록은 출고 시점의 최신 인증서로 확인합니다.
기록 기간을 늘리는 방법이 있습니까?
있습니다. MSR 파워 팩을 별매로 더하거나 자율 충전 스테이션을 사용하면 기록 기간이 최대 6배까지 늘어납니다.
