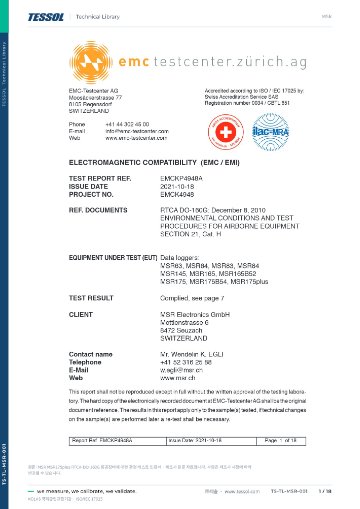

제품 자료: RTCA-DO-160G 항공장비에 대한 환경 테스트 인증서

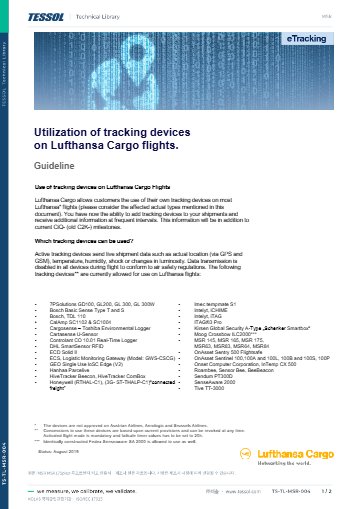

루프트한자 카고 인증서

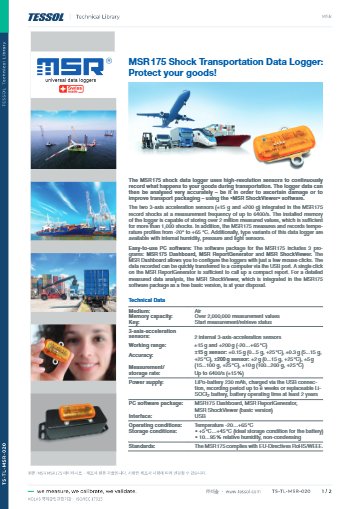

데이터시트

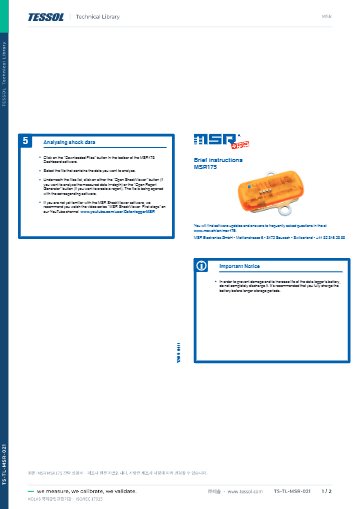

간략 설명서

MSR 전체 제품 Short Form 카탈로그(한글)

제품문의 구매하기

낙하·운송 충격과 온도를
함께 기록하는 운송 로거

MSR MSR175 충격 · 기후 운송 데이터로거

견적 받기

MSR 국내 정식 공급 파트너

MSR MSR175는 ±15 g와 ±200 g 3축 가속도 센서 2개로 낙하·운송 충격을 기록하고 온도를 10분마다 남기는 운송용 충격 데이터로거(Transport Shock Logger)로, 포장 검증과 화물 클레임 분석에 사용합니다.

B16 하우징은 USB로 충전해 최대 8주, B54 하우징은 교체형 배터리로 최소 2년 동작하므로 운송 기간에 맞춰 고를 수 있습니다. 충격 1,000회 이상과 측정값 2,000,000개 이상을 저장하며, 여러 항공사의 화물 승인 목록에 올라 있습니다. 이 로거는 (주)테솔이 국내에 공식 공급합니다.

±15 g + ±200 g

내장 3축 가속도 센서 2개

6400 Hz

±200 g 충격 측정 속도

1,000회+

충격 기록 용량

10분

기후 센서 기록 주기

특징

두 개의 센서로
충격 크기를 나눠 판독

핵심 특징	현장에서 달라지는 점
충격 모드 3종	측정 범위와 속도를 운송 조건에 맞춰 고르므로 가벼운 포장 화물부터 큰 낙하 충격까지 한 기종으로 대응합니다.
가속도 센서 2개	가벼운 충격은 ±15 g, 큰 충격은 ±200 g 센서가 맡아 파형이 포화되는 구간을 줄입니다.
10분 주기 기후 기록	온도가 기본이고 구성에 따라 습도·기압·조도가 더해져 충격 시점의 환경을 함께 확인합니다.
MSR ReportGenerator	PC에서 보고서를 자동으로 만들어 운송 구간별 충격 요약 작성 시간을 줄입니다.
항공 화물 승인	승인 목록에 올라 있고 UN38.3 기준을 갖춰 항공 운송 구간에 그대로 동봉할 수 있습니다.
7대용 충전 스테이션	USB 허브형 스테이션이 7대를 한 번에 충전해 다량 배치 전 준비 작업이 짧아집니다.

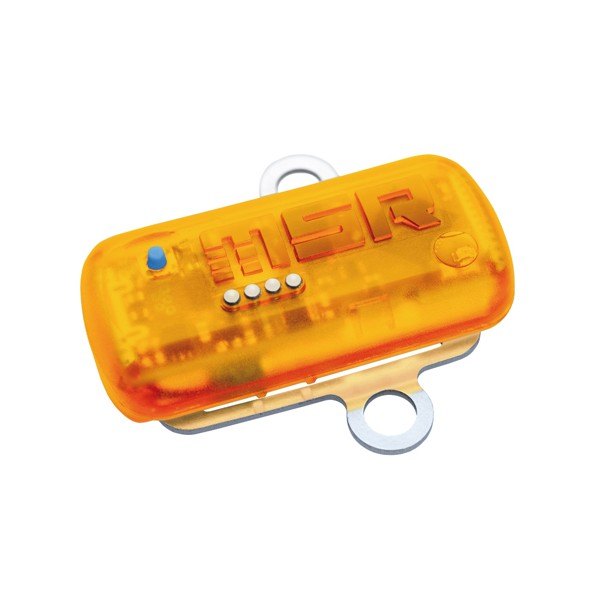

주황색 투명 케이스의 충격 로거 본체 모습

모드·구성

충격 모드와
기후 센서 구성

충격 측정 모드는 ±200 g 6400 Hz, ±200 g 3200 Hz, ±15 g 1600 Hz 가운데 하나를 고릅니다. 낙하 시험처럼 순간 충격이 큰 경우에는 ±200 g 모드를, 일반 운송 진동에는 ±15 g 모드를 선택하세요.

기후 구성은 두 가지입니다. T9AA5 구성은 온도와 가속도만 기록하고, T6H3P5…L3 구성은 온도에 습도·기압·조도를 더합니다. 로거가 PDF를 직접 만들지 않으므로 보고서는 PC의 MSR ReportGenerator로 작성합니다.

운송 기간에 맞춘 B16과 B54

B16은 47 × 16 × 54 mm에 약 28 g의 IP67 몰딩 하우징으로 230 mAh 충전식 배터리를 사용하며 최대 8주를 기록합니다. B54는 49 × 39 × 122 mm, 약 180 g의 IP65 하우징에 교체형 Li-SOCl2 5800 mAh 배터리를 넣어 최소 2년 동작합니다.

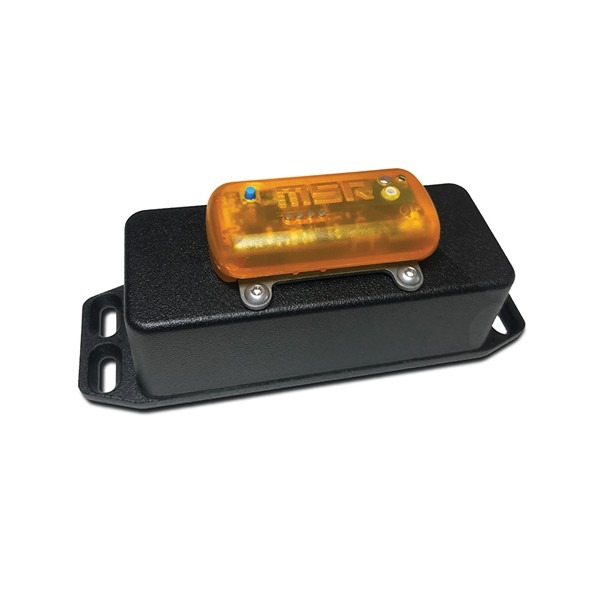

검은 마운트 브래킷에 장착한 충격 로거

사용 방법

MSR175
Dashboard 미션 설정과 보고서 작성

MSR175는 MSR175 PC Software(Windows 7 이상)에 포함된 MSR Dashboard에서 미션을 설정하고 데이터를 내려받습니다. 내려받은 파일은 MSR ShockViewer 기본판으로 분석하고 MSR ReportGenerator로 보고서를 만듭니다.

소프트웨어·도구	하는 일
MSR Dashboard (MSR175 Dashboard)	미션 설정(시작·정지 조건, 채널, 간격, 한계값), 여러 로거 동시 판독
MSR ReportGenerator	기간을 정한 요약 보고서 작성, Excel·CSV·PDF 내보내기
MSR ShockViewer 기본판	충격 이벤트 분석, 스펙트럼 분석, 곡선·충격점 내보내기

처음 연결하는 순서

순서	할 일
1	이전 버전의 MSR175 소프트웨어가 있으면 먼저 제거한 뒤 msr.ch에서 받은 MSR175 PC Software를 설치하세요.
2	MSR175 Dashboard를 실행하고 로거를 USB 케이블로 연결하면 프로그램 창 왼쪽 열에 로거가 나타납니다.
3	로거 사각형을 클릭하고 Set up Mission에서 시작·정지 조건과 한계값 같은 측정 조건을 정합니다.
4	Start Mission을 누른 뒤 USB 케이블을 분리하면 파란색 LED가 깜박이며 측정이 진행됩니다.
5	운송이 끝나면 다시 연결해 로거를 선택하고 Stop Mission Download File을 누르면 문서 폴더의 MSR 폴더에 데이터 파일이 저장됩니다.
6	Downloaded Files에서 파일을 골라 Open ShockViewer로 분석하거나 Open Report Generator로 보고서를 만드세요.

측정값이 미리 정한 한계값을 넘으면 빨간색 LED가 계속 깜박이며, 이 표시는 USB를 분리한 상태에서만 동작합니다. 처음 사용할 때는 Dashboard의 노란색 Tutorial 버튼에서 사용법 동영상을 확인하세요.

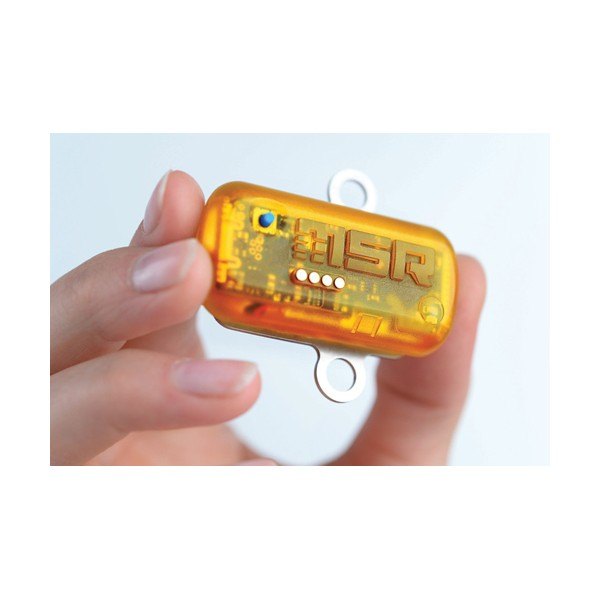

손에 쥔 크기의 충격 로거 본체 모습

사양

충격 모드와
하우징별 사양

항목	사양
가속도 센서	내장 3축 2개, ±15 g · ±200 g (−20…+65 °C)
충격 측정 모드	±200 g 6400 Hz, ±200 g 3200 Hz, ±15 g 1600 Hz 중 선택(±15 %)
가속도 정확도 (+25 °C)	±15 g: ±0.15 g (0…5 g), ±0.3 g (5…15 g) · ±200 g: ±2 g (0…15 g), ±5 g (15…100 g), ±10 g (100…200 g)
기후 센서 (10분마다)	온도 −20…+65 °C, ±0.5 °C (−10…+65 °C) · T6H3P5…L3 구성은 습도 0…100 % (±2 %, 10…85 %, 0…+40 °C; ±4 %, 85…95 %), 기압 0…2000 mbar (±2.5 mbar, 750…1100 mbar, +25 °C), 조도 0…83 000 lx 추가
메모리	2,000,000 측정값 이상, 충격 1,000회 이상
B16 하우징	PC 일체 몰딩 IP67, 47 × 16 × 54 mm, 약 28 g · Li-Po 230 mAh, USB 충전, 최대 8주
B54 하우징	PC 일체 몰딩 IP65, 49 × 39 × 122 mm, 약 180 g · 교체형 Li-SOCl2 3.6 V 5800 mAh, 최소 2년
소프트웨어	MSR175 Dashboard, MSR ReportGenerator(보고서 자동 생성), MSR ShockViewer 기본판, Windows 7 이상
승인	항공 화물 승인(Lufthansa Cargo, Cargolux, Cathay, United, American, ANA, JAL, Asiana 등), RTCA DO-160G Sec. 21 Cat. H, UN38.3
옵션	7대용 충전 스테이션(USB 허브) B47002, 장착 키트
버튼	측정 시작 · 상태 정보 조회
상태 LED	컬러 LED로 장치 상태 표시
인터페이스	USB
매체	공기
외관 색상	황색
작동 조건	−20…+65 °C
저장 조건	+5…+45 °C(배터리 보관 이상 온도), 10…95 % 상대습도, 결로 없음
환경 규격	EU RoHS · WEEE

활용 분야

운송 충격을
증빙해야 하는 현장

포장 검증·낙하 시험 — 시료별 충격 값을 같은 기준으로 비교해 포장 사양을 확정합니다.
미술품·전시품 — 이동 중 충격 이력을 운송 기록으로 보관합니다.
장비 이동 — 설치 장소로 옮기는 동안의 충격을 구간별로 남깁니다.
항공 화물 — 항공 운송 중 충격과 온도를 함께 기록합니다.

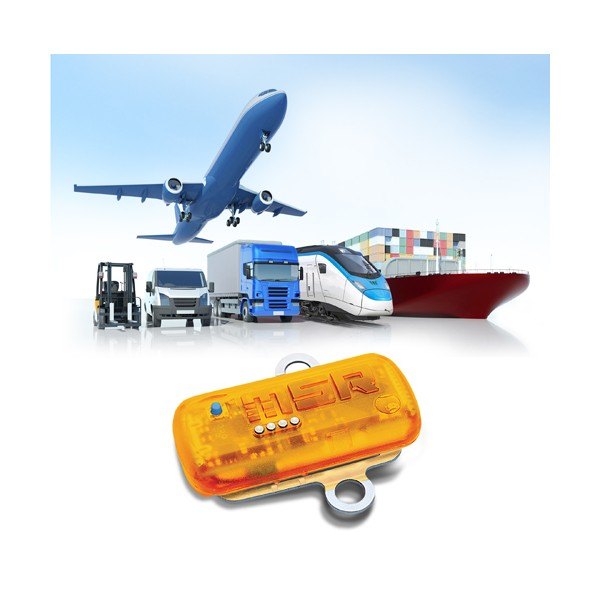

항공과 육상, 해상 운송 환경과 로거 모습

선택 가이드

MSR175와 비교하는
화물 종류별 모델

이럴 때	권장 모델	선택 이유
위치 정보 없이 포장 화물의 충격만 볼 때	MSR175	충격 모드를 하나 골라 기록하며 B16과 B54 중 기간에 맞춰 선택합니다.
위치 저장과 두 가속도 범위의 동시 측정이 필요할 때	MSR175plus	GPS 위치를 저장하고 두 센서가 동시에 측정합니다.
변압기 같은 중량물을 운송할 때	MSR175Pro	±10 g · ±20 g · ±40 g 범위와 중력 제거 필터를 갖췄습니다.
외장 센서나 아날로그 입력이 필요할 때	MSR165	외장 가속도 센서와 아날로그 입력 옵션을 선택합니다.

구성·옵션

하우징과
부속 구성

MSR175 본체 — B16 또는 B54 하우징 중 선택합니다.
MSR175 Dashboard, MSR ReportGenerator, MSR ShockViewer 기본판 — 기본으로 포함됩니다.
7대용 충전 스테이션(USB 허브) B47002 — 옵션입니다.
장착 키트 — 화물 고정용 옵션입니다.

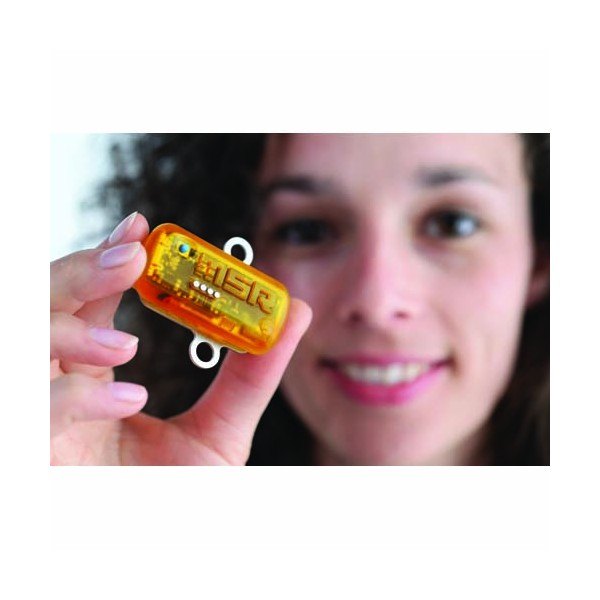

손가락으로 들어 보인 소형 충격 로거 모습

MSR175와 함께 보는
운송 충격 로거

MSR175는 충격을 몇 번까지 기록할 수 있습니까?
충격 1,000회 이상, 측정값 2,000,000개 이상을 저장합니다. 충격 모드는 운송 전에 하나를 골라 둡니다.
하우징은 무엇을 기준으로 고릅니까?
운송 기간을 기준으로 고릅니다. B16은 최대 8주, B54는 교체형 배터리로 최소 2년이므로 장기 보관 화물에는 B54가 맞습니다.
MSR175는 습도와 기압까지 함께 기록할 수 있습니까?
네, T6H3P5…L3 구성을 선택하면 온도에 습도·기압·조도가 더해집니다. T9AA5 구성은 온도와 가속도만 기록합니다.
MSR175 로거가 보고서 PDF를 직접 만듭니까?
직접 만들지 않습니다. 데이터를 PC로 옮긴 뒤 MSR ReportGenerator가 보고서를 자동으로 작성합니다.
항공 화물에 사용해도 됩니까?
네, 여러 항공사 승인 목록에 올라 있고 B16과 B54 모두 UN38.3 시험 자료가 있습니다.
