MSR175plus GPS 운송용 데이터로거

MODEL: MSR175plus
브랜드: MSR

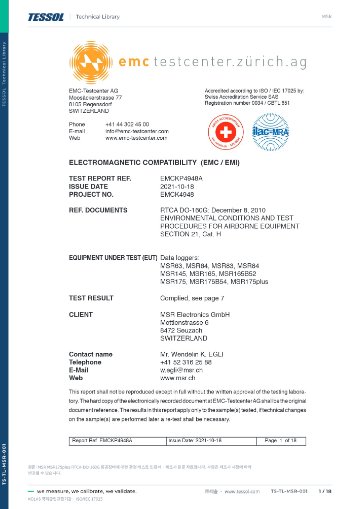

제품 자료: RTCA-DO-160G 항공장비에 대한 환경 테스트 인증서

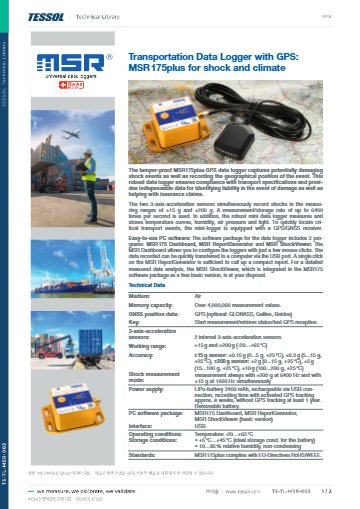

데이터시트

간략 설명서

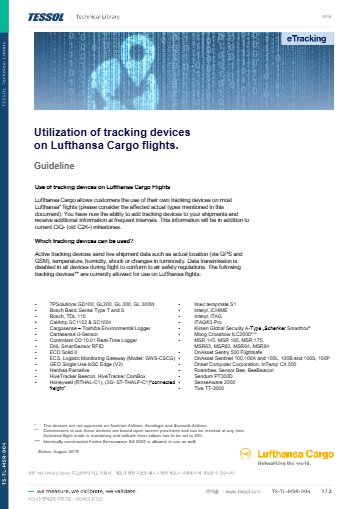

루프트한자 카고 인증서

MSR 전체 제품 Short Form 카탈로그(한글)

제품문의 구매하기

충격이 일어난 위치까지
저장하는 GPS 운송 로거

MSR MSR175plus GPS 운송 데이터로거

견적 받기

MSR 국내 정식 공급 파트너

MSR MSR175plus는 ±15 g와 ±200 g 가속도 센서 2개를 동시에 측정하고 GPS 위치를 로거 안에 저장하는 GPS 운송 데이터로거(GNSS Shock Logger)로, 충격이 발생한 지점을 도착 후 PC에서 확인하는 정밀 장비 운송에 사용합니다.

측정값 4,000,000개 이상과 충격 1,000회 이상을 저장하며, GPS 추적을 켜면 약 8주, 끄면 최소 1년을 기록합니다. 분리형 배터리를 채택한 이 로거는 (주)테솔이 국내에 공식 공급합니다.

4,000,000개+

측정값 저장량

GPS

위치 저장, 옵션 GLONASS · Galileo · Beidou

±15 g · ±200 g

두 센서 동시 측정

최소 1년

GPS 추적 없이 기록하는 기간

특징

충격과 위치를
한 기록으로 묶는 구조

핵심 특징	현장에서 달라지는 점
GPS 위치 저장	충격이 발생한 시점의 위치가 로거 안에 남으므로 구간별 책임 소재를 지도 위에서 대조합니다.
저장형 추적	위치는 이동통신망으로 보내지 않고 로거에 저장하므로 도착 후 데이터를 내려받아 해석합니다.
가속도 센서 2개 동시 측정	±15 g와 ±200 g 값이 같은 시각에 쌓여 충격의 크기를 두 범위로 나눠 판독합니다.
10분 주기 기후 기록	온도·습도·기압·조도를 구성에 따라 기록해 충격 시점의 환경 조건을 함께 확인합니다.
위성 시스템 선택	GPS 외에 GLONASS, Galileo, Beidou를 옵션으로 더해 수신 환경이 불리한 구간을 보완합니다.
분리형 배터리	2400 mAh Li-Po를 USB로 충전하거나 분리해 교체하므로 장거리 운송 사이 준비 시간이 짧아집니다.

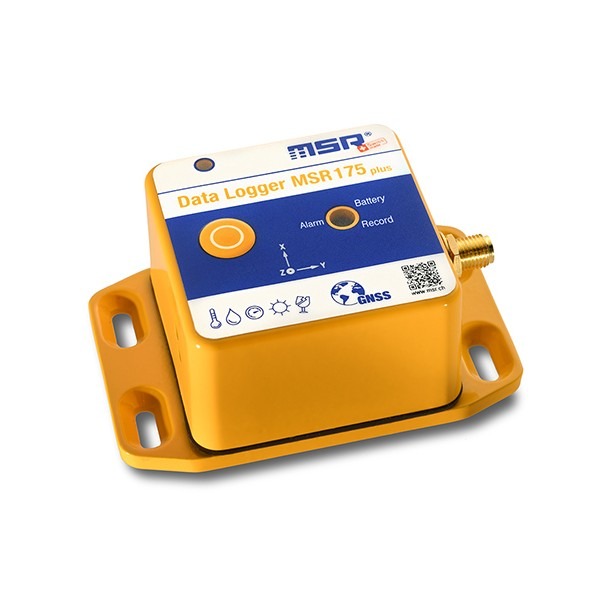

주황색 케이스의 데이터로거 본체 외형

기록 설계

GPS 추적 여부에
따른 기록 기간

GPS 수신을 켜면 배터리 소모가 늘어 기록 기간이 약 8주로 줄고, 끄면 최소 1년까지 늘어납니다. 위치가 필요한 구간만 GPS를 사용하고 나머지는 충격 기록 위주로 운용하는 방식이 기간 계획에 유리합니다. 로거의 버튼으로 GPS 수신 상태를 현장에서 바로 확인할 수 있습니다.

저장 용량은 측정값 기준 4,000,000개 이상으로, MSR175의 2,000,000개 이상보다 두 배 큽니다. 다구간 운송에서 충격과 기후 값을 함께 오래 쌓을 때 여유가 생깁니다.

버튼으로 확인하는 GPS 수신

측정 시작, 상태 조회, GPS 수신 테스트를 하나의 버튼에 나눠 두었습니다. 출하 전 포장 상태에서 수신 여부를 확인하고 운송을 시작하면 위치 기록이 비는 구간을 줄입니다. 하우징은 51 × 32 × 77 mm, 약 140 g의 IP65 규격입니다.

사용 방법

MSR175plus
GPS 수신 확인과 미션 시작

MSR175plus는 MSR175 PC Software의 MSR Dashboard에서 미션을 설정하고, 도착 후 내려받은 데이터를 MSR ShockViewer 기본판과 MSR ReportGenerator로 분석합니다. 출발 전에는 로거 버튼으로 GPS 수신 상태를 시험합니다.

소프트웨어·도구	하는 일
MSR Dashboard (MSR175 Dashboard)	USB로 연결한 로거의 미션 설정과 데이터 내려받기
MSR ShockViewer 기본판	충격 이벤트 확대·탐색과 스펙트럼 분석
MSR ReportGenerator	운송 구간 요약 보고서 작성, Excel·CSV·PDF 내보내기

처음 연결하는 순서

순서	할 일
1	MSR175 PC Software를 설치하고 MSR175 Dashboard를 실행한 상태에서 로거를 USB로 연결하세요.
2	왼쪽 열의 로거를 클릭한 뒤 Set up Mission에서 측정 조건을 정하고 Start Mission을 누릅니다.
3	동봉된 GPS 안테나를 로거의 안테나 커넥터에 체결하고 하늘이 트인 곳에 두세요.
4	버튼을 8초 동안 누르면 GPS 수신 시험이 시작되며, 노란색 LED가 깜박이면 위성을 찾는 중이고 몇 초간 켜져 있으면 수신된 것입니다.
5	USB를 분리하면 측정이 진행되며, 파란색 LED가 두 번씩 깜박이면 미션은 설정되었지만 아직 시작되지 않은 상태입니다.
6	도착 후 USB로 연결해 Stop Mission Download File로 데이터를 내려받고, Downloaded Files에서 ShockViewer나 Report Generator를 여세요.

배터리가 완전히 방전되지 않게 관리하고, 장기 보관 전에는 완전히 충전해 두세요. 충전 후에도 가득 차지 않으면 USB 케이블을 뺐다가 다시 연결해 한 번 더 충전합니다.

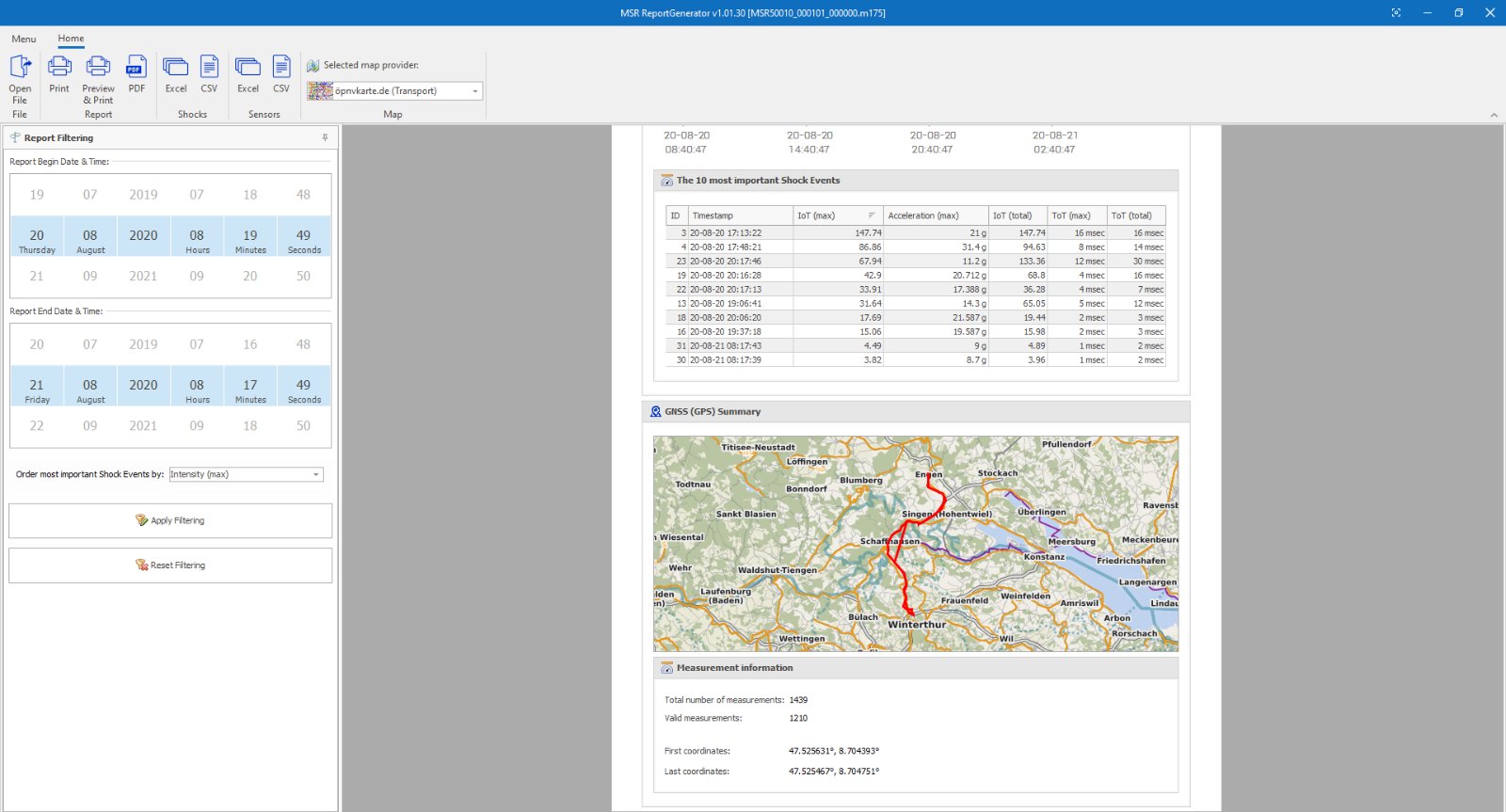

PC 프로그램의 측정 데이터 표와 경로 지도 화면

사양

충격·기후·위치
통합 사양

항목	사양
가속도 센서	내장 3축 2개 동시 측정: ±200 g 6400 Hz, ±15 g 1600 Hz (±15 %)
가속도 정확도 (+25 °C)	±15 g: ±0.15 g (0…5 g), ±0.3 g (5…15 g) · ±200 g: ±2 g (0…15 g), ±5 g (15…100 g), ±10 g (100…200 g)
기후 센서 (10분마다)	온도 −20…+65 °C ±0.5 °C (−10…+65 °C) · 습도 0…100 %, ±2 % (10…85 %, 0…+40 °C), ±4 % (85…95 %) · 기압 0…2000 mbar ±2.5 mbar (750…1100 mbar, +25 °C) · 조도 0…83 000 lx (최대 감도 550 nm)
GNSS	GPS, 옵션 GLONASS · Galileo · Beidou, 버튼으로 GPS 수신 확인
메모리	4,000,000 측정값 이상, 충격 1,000회 이상
전원	Li-Po 2400 mAh, USB 충전, 분리형 · GPS 추적 시 약 8주, GPS 추적 없이 최소 1년
하우징	PC 일체 몰딩 IP65, 51 × 32 × 77 mm, 약 140 g
소프트웨어	MSR175 패키지(Dashboard, ReportGenerator, ShockViewer 기본판), Windows 7 이상
동작 온도·승인	−20…+65 °C · 항공 화물 승인 목록, RTCA DO-160G Section 21 Cat. H
버튼	측정 시작 · 상태 조회 · GPS 수신 테스트
인터페이스	USB
매체	공기
작동 조건	−20…+65 °C
저장 조건	+5…+45 °C(배터리 보관 이상 온도), 10…95 % 상대습도, 결로 없음
환경 규격	EU RoHS · WEEE
품번	175B56T6H3P5AA5L3G

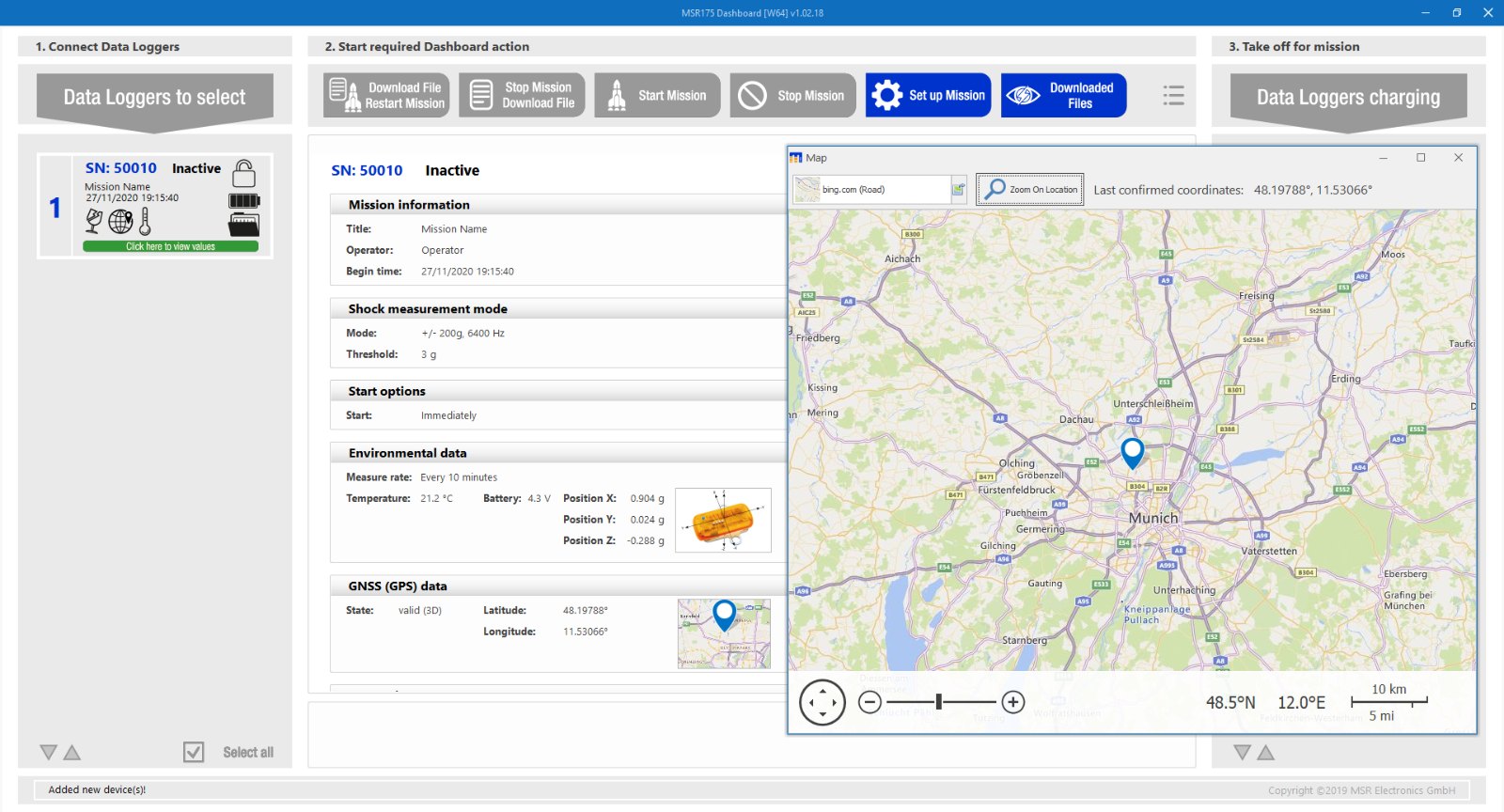

데이터로거 관리 프로그램의 지도 및 설정 화면

활용 분야

위치 근거가
필요한 운송 현장

반도체·정밀 장비 운송 — 웨이퍼 장비를 옮기는 동안 충격 발생 시각과 위치를 함께 남깁니다.
연구 장비 운송 — 고가 연구 장비의 이동 경로와 충격 지점을 보고서로 정리합니다.
책임·보험 처리 — 충격이 발생한 시점과 위치를 청구 근거 자료로 보관합니다.
다구간 화물 — 육송·환적 구간마다 충격과 위치 기록을 나눠 판독합니다.

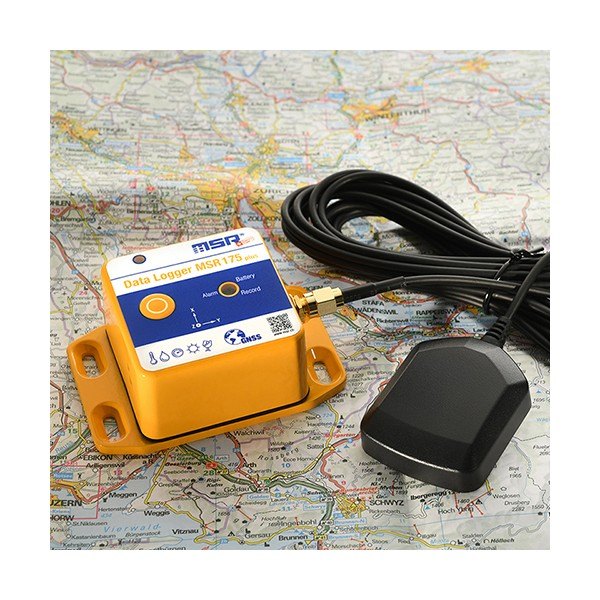

지도 위에 로거와 GPS 안테나를 놓은 모습

선택 가이드

위치 저장
필요 여부에 따른 선택

이럴 때	권장 모델	선택 이유
위치 정보 없이 포장 화물의 충격만 볼 때	MSR175	충격 모드 하나를 골라 기록하며 B16·B54 하우징이 있습니다.
위치와 두 가속도 범위를 함께 볼 때	MSR175plus	GPS 위치를 저장하고 측정값 4,000,000개 이상을 담습니다.
변압기 같은 중량물을 운송할 때	MSR175Pro	±10 g · ±20 g · ±40 g 범위와 중력 제거 필터를 갖췄습니다.

구성·옵션

기본 구성과
위성 옵션

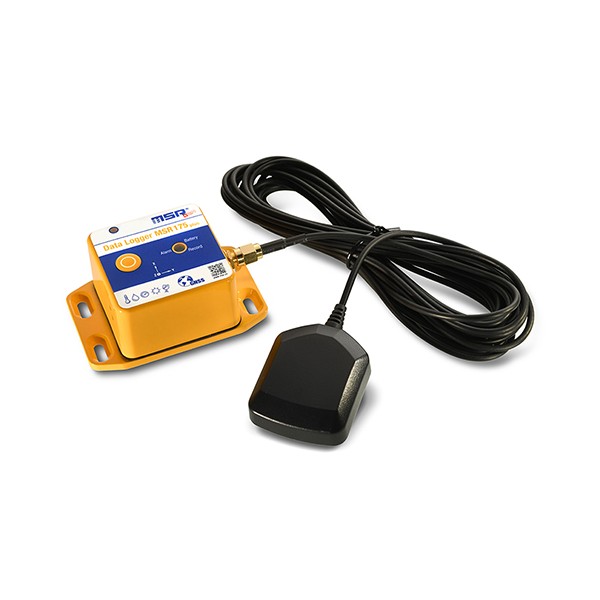

MSR175plus 본체(품번 175B56T6H3P5AA5L3G) — 교체형 2400 mAh Li-Po 배터리를 포함합니다.
MSR175 Dashboard, MSR ReportGenerator, MSR ShockViewer 기본판 — 기본으로 포함됩니다.
GLONASS · Galileo · Beidou 위성 수신 — GPS에 더하는 옵션입니다.

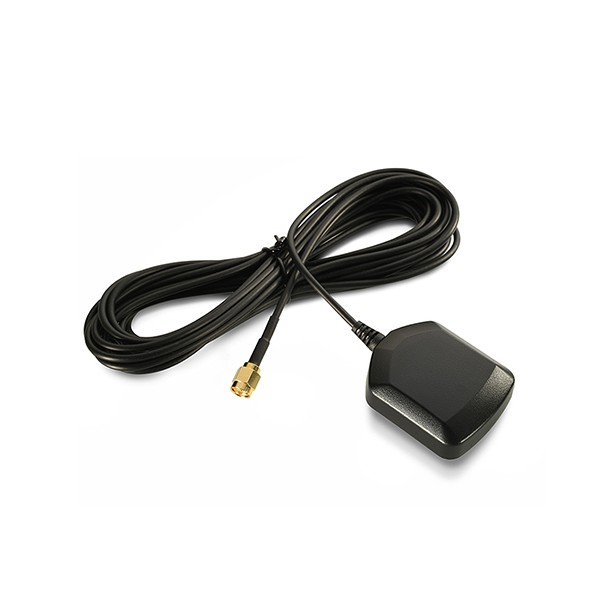

케이블이 연결된 GPS 안테나

MSR175plus와 함께 보는
운송 충격 로거

MSR175plus로 운송 중 위치를 실시간으로 볼 수 있습니까?
볼 수 없습니다. 위치는 로거에 저장되고 도착 후 PC에서 해석하며 이동통신망으로 전송하지 않습니다.
MSR175plus의 기록 기간은 얼마나 됩니까?
GPS 추적을 켜면 약 8주, 끄면 최소 1년입니다. 위치가 필요한 구간에서만 GPS를 사용하면 기록 기간이 늘어납니다.
측정값과 충격을 몇 개까지 기록할 수 있습니까?
측정값 4,000,000개 이상, 충격 1,000회 이상을 저장합니다.
MSR175plus는 MSR175와 무엇이 다릅니까?
MSR175plus는 GPS 위치를 저장하고 두 가속도 센서를 동시에 측정합니다. MSR175는 충격 모드 하나를 골라 기록하므로 위치가 필요 없으면 MSR175를 선택하세요.
MSR175plus의 배터리를 교체할 수 있습니까?
네, 2400 mAh Li-Po 배터리는 분리형이며 USB로 충전합니다.
