MSR175Pro 중량 화물 및 변압기 운송용 충격 모니터링 데이터로거

MODEL: MSR175Pro
브랜드: MSR
제품 자료: 충격 및 진동 데이터로거

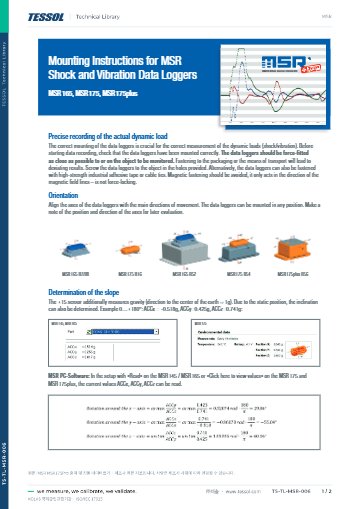

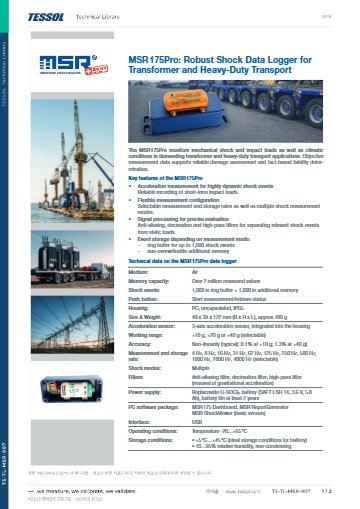

데이터시트

MSR 전체 제품 Short Form 카탈로그(한글)

제품문의 구매하기

변압기 같은 중량물의
운송 충격을 남기는 로거

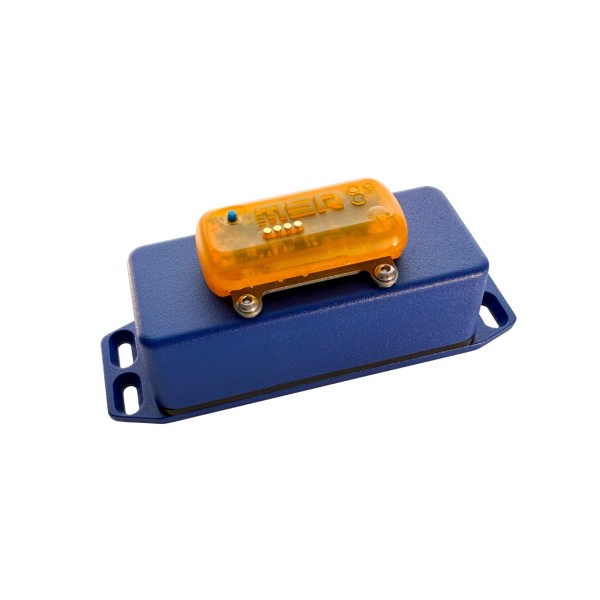

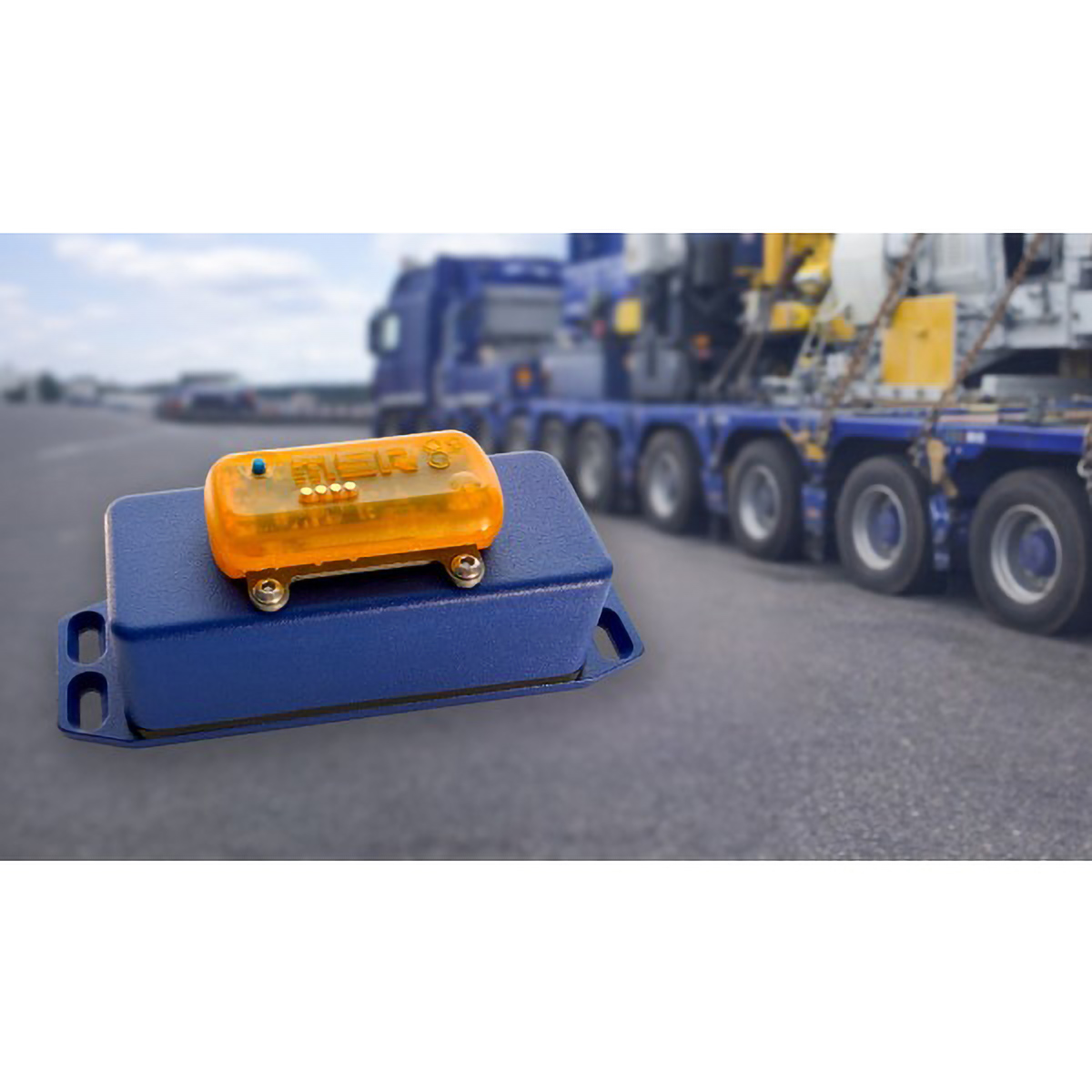

MSR MSR175Pro 중량물 · 변압기 운송 충격 데이터로거

견적 받기

MSR 국내 정식 공급 파트너

MSR MSR175Pro는 ±10 g·±20 g·±40 g 범위와 중력 제거 필터를 갖춘 중량물·변압기 운송 충격 데이터로거(Heavy Cargo Shock Logger)로, 선적·환적·육송 구간마다 충격과 자세 이력을 보존합니다.

링 버퍼 1,000회와 덮어쓰지 않는 메모리 1,000회로 충격을 나눠 저장하고, 교체형 Li-SOCl2 배터리로 최소 2년 동작합니다. ANA Cargo·Cargolux·JAL Cargo 장치 목록에 올라 있는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

±10 · 20 · 40 g

화물 무게에 맞추는 선택형 측정 범위

4 ~ 4000 Hz

측정 속도 선택 범위

1,000 + 1,000

링 버퍼와 덮어쓰지 않는 메모리 충격 수

5.8 Ah

교체형 Li-SOCl2 배터리 용량

특징

무거운 화물의
충격만 가려내는 구조

핵심 특징	현장에서 달라지는 점
범위 3종 선택	±10 g, ±20 g, ±40 g 중 화물 무게에 맞춰 골라 작은 충격이 센서 분해능에 묻히지 않게 합니다.
중력 제거 필터	하이패스 필터가 중력 가속도를 빼므로 정지 상태의 기울기와 실제 충격이 분리됩니다.
3축 자세 기록	정적 가속도로 10분 또는 30분마다 자세를 남겨 기울어진 채 운송된 구간을 추적합니다.
임계값 설정	0.5 g부터 충격 기록 기준을 정하므로 화물 특성에 맞춰 불필요한 이벤트를 줄입니다.
덮어쓰지 않는 이력	두 번째 임계값을 넘은 충격 1,000회가 별도 메모리에 남아 장기 운송 중에도 중대 이벤트가 사라지지 않습니다.
샘플링 속도 선택	4 Hz에서 4000 Hz까지 속도를 고르므로 장주기 하중과 짧은 충격을 모두 대상으로 합니다.

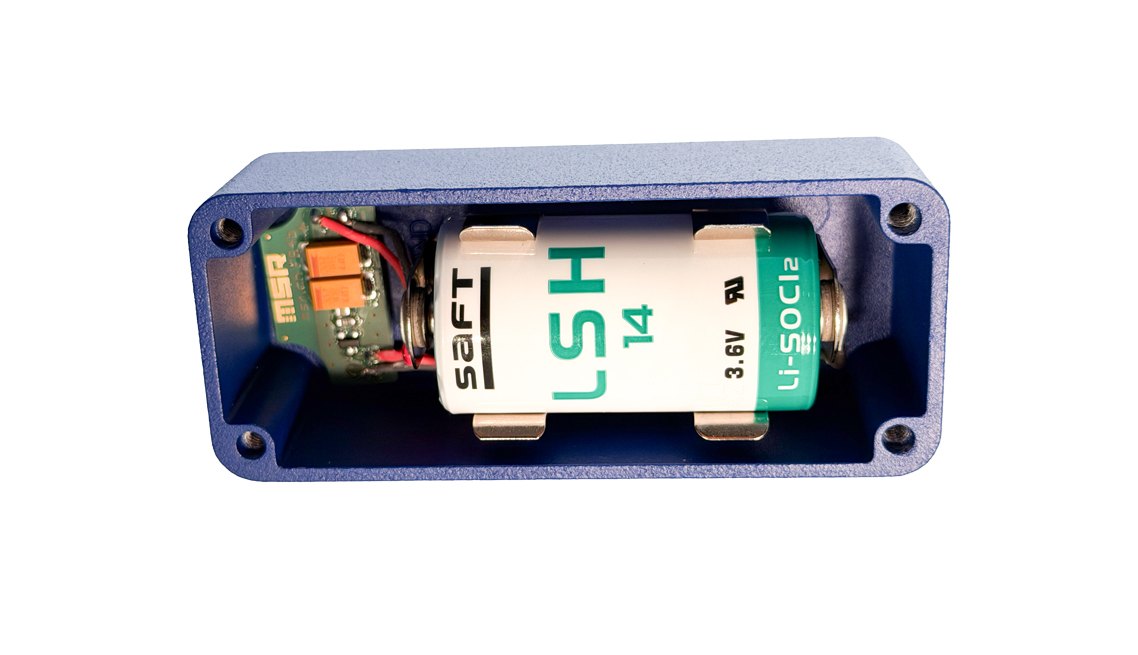

케이스 안에 배터리가 장착된 내부 모습

이벤트 저장

링 버퍼와
보존 메모리 구조

충격 이벤트는 두 곳에 나뉘어 저장됩니다. 첫 번째 임계값을 넘으면 링 버퍼에 순환 저장되고, 두 번째 임계값을 넘은 중대 충격은 덮어쓰지 않는 메모리에 따로 남습니다. 선적·환적·육송처럼 구간이 많은 운송에서도 도착 후 가장 큰 충격 1,000건이 보존되는 방식입니다.

측정값 단위의 전체 용량은 2,000,000개 이상입니다. 신호는 안티 앨리어싱, 데시메이션, 하이패스 필터를 거쳐 저장되므로 충격 파형과 정적 하중이 한 기록 안에서 섞이지 않습니다.

인수 검사용 충격 이력 판독

도착 후 MSR Dashboard에서 이벤트를 불러 MSR ReportGenerator로 보고서를 만들면 인수 검사 자리에서 구간별 충격 이력을 바로 제시합니다. 정확도는 일반 비직선성으로만 나타나므로 ± g 환산 없이 비직선성 값으로 비교하세요.

사용 방법

MSR175Pro
미션 설정과 운송 보고서

MSR175Pro는 MSR175 PC Software(Windows 7 이상)의 MSR Dashboard에서 미션을 설정하고 USB로 데이터를 내려받습니다. 도착 후에는 MSR ShockViewer 기본판으로 충격 이벤트를 분석하고 MSR ReportGenerator로 운송 보고서를 만듭니다.

소프트웨어·도구	하는 일
MSR Dashboard	로거 설정, 여러 장치 관리, USB 데이터 판독
MSR ReportGenerator	운송 관련 보고서 자동 작성
MSR ShockViewer 기본판	충격 프로파일 분석과 시각화

처음 연결하는 순서

순서	할 일
1	msr.ch에서 MSR175 PC Software를 내려받아 MSR Dashboard를 설치하세요.
2	MSR175 Dashboard를 실행하고 MSR175Pro를 USB 케이블로 연결하면 왼쪽 열에 로거가 표시됩니다.
3	로거 사각형을 클릭하고 상단 도구 모음의 Set up Mission에서 측정 조건을 정한 뒤 Start Mission을 누릅니다.
4	기록 중에는 파란색 LED가 1회씩 깜박이며, 2회는 기록 준비, 3회는 가속도계 초기화 단계를 뜻합니다.
5	도착 후 USB로 다시 연결해 로거를 선택하고 Stop Mission Download File을 눌러 데이터를 내려받으세요.
6	Downloaded Files에서 파일을 고른 뒤 Start ShockViewer로 충격을 분석하거나 Start ReportGenerator로 보고서를 만듭니다.

배터리 교체는 교육받은 인원이 ESD 보호를 갖춘 상태에서만 진행해야 합니다. Dashboard의 노란색 Tutorial 버튼과 MSR ShockViewer 동영상 안내로 첫 미션 설정과 분석 방법을 익힐 수 있습니다.

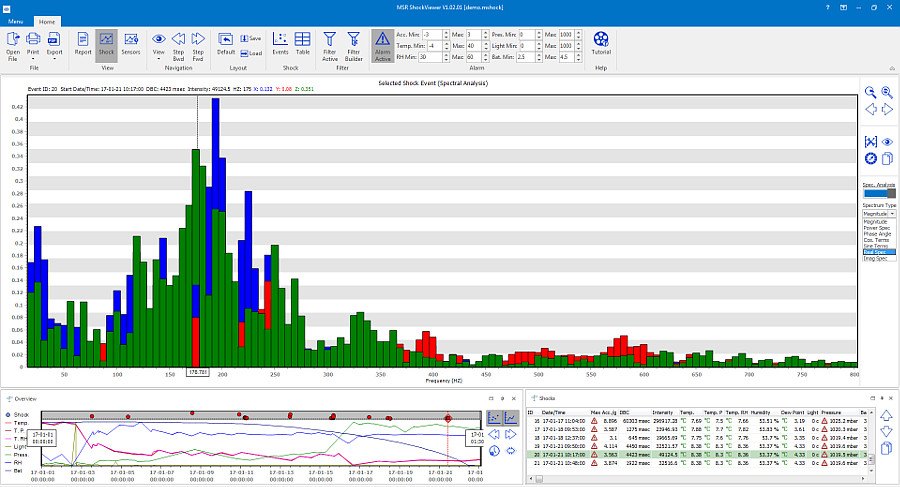

PC 프로그램의 충격 데이터 그래프 화면

사양

±10 g ~ ±40 g
충격 로거 사양

항목	사양
가속도 센서	하우징 내장 3축, ±10 g · ±20 g · ±40 g 선택 (−20…+65 °C)
비직선성 (일반)	0.1 % (±10 g), 1.3 % (±40 g)
측정 속도	4, 8, 16, 31, 62, 125, 250, 500, 1000, 2000, 4000 Hz 선택
신호 필터	안티 앨리어싱, 데시메이션, 하이패스(중력 가속도 제거)
충격 임계값·이벤트	0.5 g부터 설정 · 링 버퍼 1,000회 + 두 번째 임계값 초과 이벤트용 덮어쓰지 않는 메모리 1,000회
메모리	2,000,000 측정값 이상
기후·자세	온도 −20…+65 °C ±0.5 °C (−10…+65 °C) 기본, 습도·기압·조도 옵션, 10분 / 30분 주기 · 3축 정적 가속도(자세) 10분 / 30분마다
구성	175B54T9AA6PRO (가속도 + 온도), 175B54T6H3P5AA6L3PRO (+ 습도·기압·조도)
습도·기압·조도 (옵션 구성)	습도 0…100 % ±2 % (10…85 %, 0…+40 °C), ±4 % (85…95 %) · 기압 0…2000 mbar ±2.5 mbar (750…1100 mbar, +25 °C) · 조도 0…83 000 lx (최대 감도 550 nm)
하우징·전원	PC 일체 몰딩 IP65, 49 × 39 × 122 mm, 약 180 g · 교체형 Li-SOCl2 SAFT LSH 14, 3.6 V, 5.8 Ah, 최소 2년
소프트웨어·승인	MSR Dashboard, MSR ReportGenerator, MSR ShockViewer 기본판 · ANA Cargo · Cargolux · JAL Cargo 장치 목록, RTCA DO-160G Sec. 21 Cat. H, UN38.3
매체	공기
푸시 버튼	측정 시작 · 상태 조회
상태 LED	호박색 · 파란색
인터페이스	USB
작동 조건	−20…+65 °C
저장 조건	+5…+45 °C(배터리 보관 이상 온도), 10…95 % 상대습도, 결로 없음
환경 규격	EU RoHS · WEEE

활용 분야

중량물 운송과
인수 검사 현장

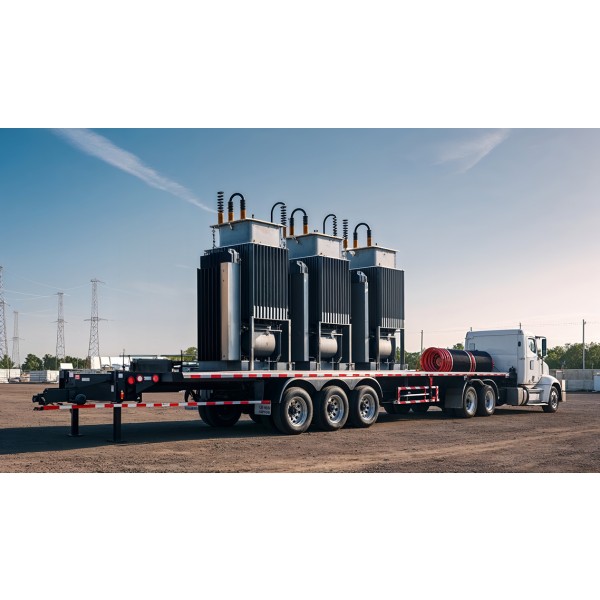

변압기 운송 — 선적과 육송을 거치는 구간마다 충격 이력을 남깁니다.
중량 설비 이동 — 무거운 장비를 옮길 때 충격과 기울기를 함께 기록합니다.
인수 검사 — 도착 직후 보고서로 충격 이력을 대조합니다.
손상 분석 — 손상 발생 시점의 충격 이벤트를 세부 파형으로 추적합니다.

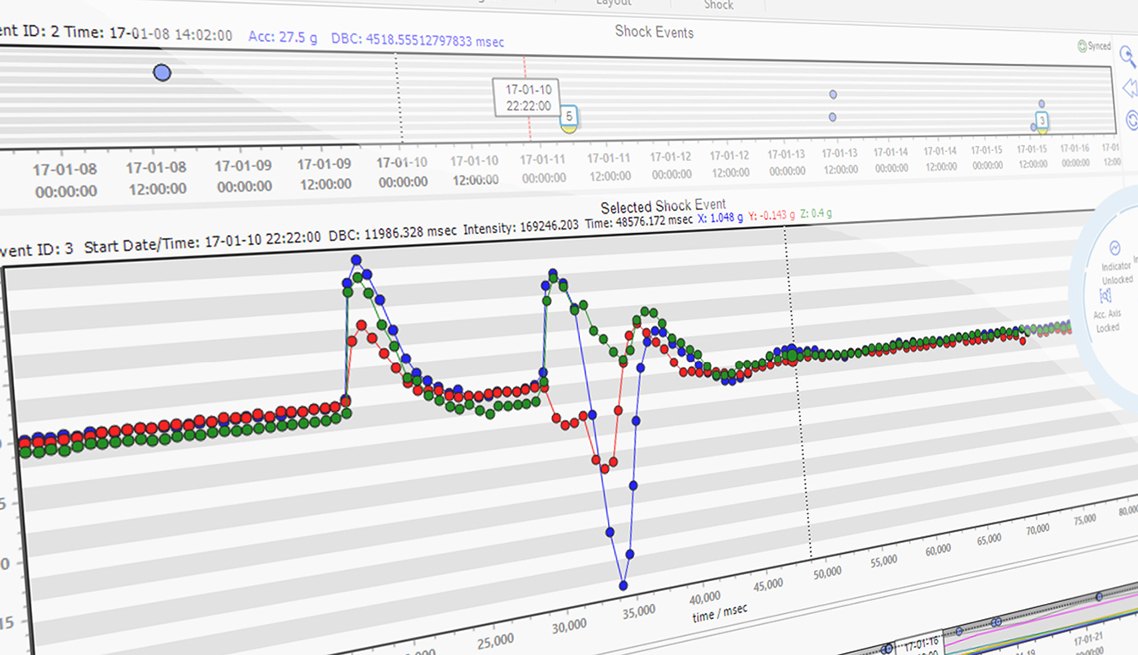

충격 이벤트와 측정 데이터 그래프 화면

선택 가이드

MSR175Pro와 비교하는
화물 무게별 모델

이럴 때	권장 모델	선택 이유
가벼운 포장 화물이고 낙하 충격이 중심일 때	MSR175	±15 g와 ±200 g 센서로 낙하 충격을 넓은 범위에서 기록합니다.
무거운 화물이라 범위를 ±10 · 20 · 40 g에서 맞출 때	MSR175Pro	저가속 대역 분해능과 중력 제거 필터를 갖췄습니다.
위치까지 저장해야 할 때	MSR175plus	GPS 위치를 로거에 저장합니다.

구성·옵션

구성 품번과
포함 소프트웨어

175B54T9AA6PRO — 가속도와 온도를 기록하는 기본 구성입니다.
175B54T6H3P5AA6L3PRO — 가속도·온도에 습도·기압·조도를 더한 구성입니다.
MSR Dashboard, MSR ReportGenerator, MSR ShockViewer 기본판 — 기본으로 포함됩니다.
측정 범위 — ±10 g, ±20 g, ±40 g 중 선택합니다.

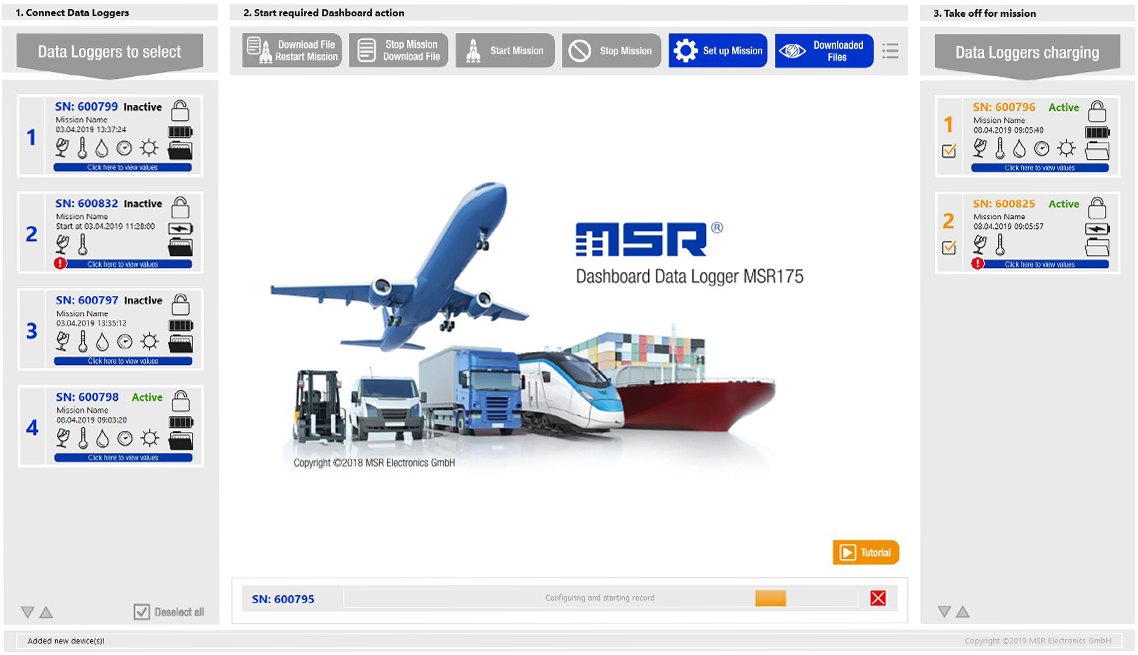

데이터로거 목록과 설정 단계를 보여 주는 프로그램 화면

MSR175Pro와 함께 보는
운송 충격 로거

MSR175Pro의 정확도를 ± g로 알 수 있습니까?
아니요, ± g로는 알 수 없고 일반 비직선성으로만 표시됩니다. ±10 g에서 0.1 %, ±40 g에서 1.3 %입니다.
MSR175Pro의 충격 기록이 덮어써집니까?
링 버퍼 1,000회는 순환 저장이라 덮어써집니다. 두 번째 임계값을 넘은 충격 1,000회는 덮어쓰지 않는 메모리에 따로 남습니다.
MSR175Pro는 MSR175와 무엇이 다릅니까?
MSR175는 ±15 g와 ±200 g 센서로 일반 포장 화물을 대상으로 합니다. MSR175Pro는 ±10 · 20 · 40 g 범위와 필터로 중량물을 대상으로 합니다.
MSR175Pro는 습도와 기압까지 기록할 수 있습니까?
네, 175B54T6H3P5AA6L3PRO 구성을 선택하면 기록할 수 있습니다. 175B54T9AA6PRO는 가속도와 온도만 기록합니다.
