MSR255 LCD 다기능 데이터로거

견적 받기

MSR 국내 정식 공급 파트너

MSR255는 4줄 백라이트 LCD와 알루미늄 산업용 케이스를 갖춘 다기능 데이터로거(Multi-Sensor Logger)입니다. 온도·습도·기압·조도·3축 가속도 중 최대 5개 항목을 기록하며, 제어반과 설비 안의 환경 및 진동 이력을 현장에서 화면으로 바로 확인합니다.

TS35 DIN 레일에 스냅 방식으로 장착하는 78 × 62 × 38 mm 본체는 2,000,000 측정값 이상을 내장 메모리에 저장하고, 3축 가속도는 3200/s로 측정한 뒤 필터를 거쳐 최대 50/s로 저장합니다. Li-Po 2300 mAh 배터리를 USB로 충전하고 6 V 소켓으로 상시 전원을 받는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

4줄 LCD

백라이트, 화면 4가지 설정

TS35

DIN 레일 스냅 장착

2300 mAh

Li-Po + 6 V 외부 전원

2,000,000+

측정값 저장 메모리

특징

현장에서 읽고
레일에 고정하는 로거

핵심 특징현장에서 달라지는 점
4줄 백라이트 LCD, 화면 4가지필요한 항목만 골라 화면에 띄우므로 점검자가 PC를 꺼내지 않고 제어반 앞에서 값을 읽습니다.
TS35 DIN 레일 스냅 장착제어반의 표준 레일에 끼우기만 하면 고정되어 설치와 이설 시간이 짧습니다.
최대 5개 항목 동시 기록온도, 습도, 기압, 조도, 3축 가속도를 한 본체에서 기록하므로 항목마다 로거를 따로 두지 않습니다.
3축 가속도 필터 저장3200/s로 측정한 값을 필터링해 50/s로 저장하므로 메모리를 아끼면서 진동 변화를 남깁니다.
아날로그 입력 옵션전류·전압 신호를 12 bit로 받아 설비의 센서 출력을 환경 기록과 같은 시간축에 정리합니다.
버튼 2개와 3색 LED기록, 경보, 충전 상태를 LED 색으로 구분하므로 화면을 켜지 않아도 상태를 확인할 수 있습니다.

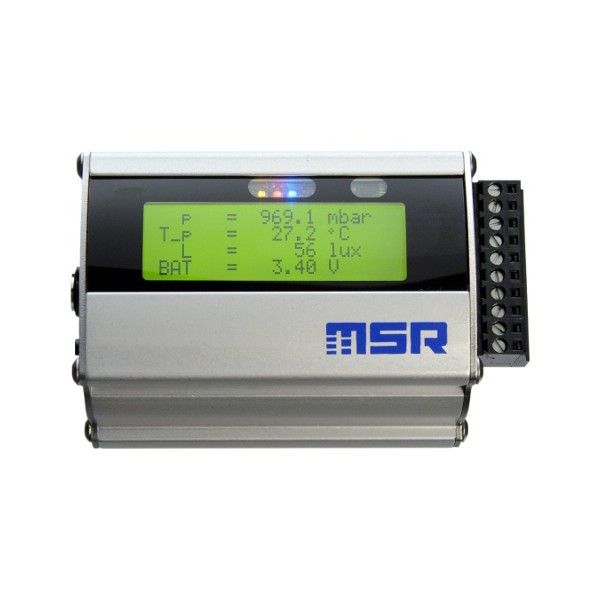

MSR255 - 표시창과 단자대가 있는 알루미늄 케이스 데이터로거
표시창과 단자대가 있는 알루미늄 케이스 데이터로거

측정 구성

내장 센서와
외장 센서 배치

내장 센서와 외장 센서를 합쳐 최대 5개 항목을 기록하며, 외장 센서는 온도·습도·기압·조도 센서를 대신하는 방식으로 연결합니다. 외장 센서 케이블 길이는 0.15 m, 0.4 m, 1.0 m, 1.6 m 중에서 고를 수 있어 본체는 레일에 두고 센서만 설비 틈새나 덕트 가까이로 빼서 설치할 수 있습니다.

온도는 내장 센서가 −20…+65 °C, 외장 센서가 −55…+125 °C이며 정확도는 −10…+65 °C에서 ±0.5 °C입니다. 외장 센서의 −55…+125 °C 전 구간 정확도는 ±2 °C이므로 고온 설비 주변은 이 값을 기준으로 판단하세요.

LCD 화면 설정

화면 구성은 4가지 중에서 설정해 필요한 값만 표시합니다. 절전 모드로 배터리 소모를 줄이고, 현장 점검 때는 버튼 2개로 화면을 전환해 PC 없이 현재값을 읽습니다.

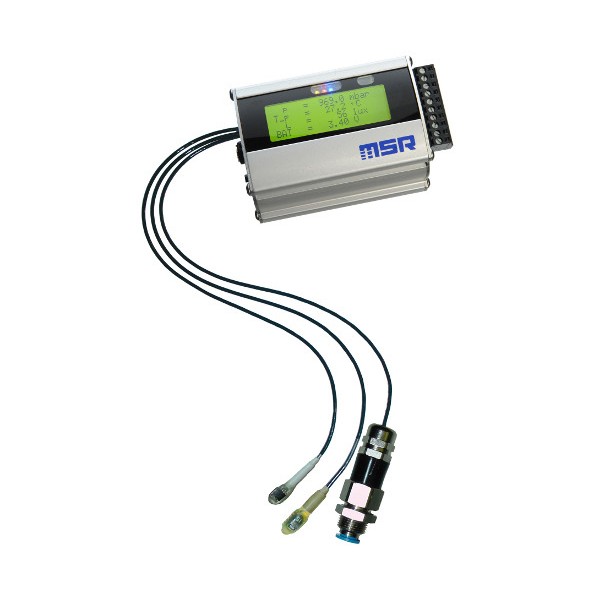

MSR255 - 외부 센서 케이블이 연결된 데이터로거 구성
외부 센서 케이블이 연결된 데이터로거 구성

가속도 기록

3200/s 측정과
50/s 저장의 의미

3축 가속도는 ±15 g 범위를 3200/s로 측정하고 디지털 필터를 거쳐 최대 50/s로 저장합니다. 정확도는 +25 °C에서 0…5 g 구간 ±0.15 g, 5…10 g 구간 ±0.25 g, 10…15 g 구간 ±0.45 g이므로 큰 충격 값은 구간 오차를 감안해 읽어야 합니다.

설비에 부착하는 위치와 방향에 따라 자세 값도 함께 기록됩니다. 진동 이력은 온도·습도 기록과 같은 시간축에 남으므로 이상 시점의 환경 변화를 한 번에 대조합니다.

설치·전원

레일 설치와
전원 운용

  • 하우징: 양극산화 알루미늄 78 × 62 × 38 mm, 약 222 g이며 기본 IP60, 밀봉형 IP67 품번이 별도로 있습니다.
  • 전원: Li-Po 2300 mAh 배터리를 USB로 충전하고, 상시 설치 때는 6 V 소켓으로 전원을 연결합니다.
  • 환경: 작동 −20…+65 °C, 습도 10…95 % RH(결로 없음)이며 저장은 +5…+45 °C가 배터리에 가장 알맞습니다.

사용 방법

MSR255
Setup 설정과 LCD 화면 구성

MSR255는 USB로 PC에 연결해 MSR PC Software(Setup · Reader · Viewer · Online)로 설정하고 기록을 내려받습니다. 4줄 LCD에 표시할 내용은 Setup의 Display settings 탭에서 정합니다.

소프트웨어·도구하는 일
Setup (MSR PC Software)저장 간격 t1, 센서별 기록, 가속도 3200 Hz 측정·50 Hz 필터 기록 설정
Setup – Display settingsLCD 화면 설정 읽기와 쓰기(Read display settings, Write display settings)
Reader로거의 Record를 PC로 내려받기
Viewer그래프 분석과 파일 메뉴 내보내기

처음 연결하는 순서

순서할 일
1MSR PC 소프트웨어를 설치하고 MSR255를 USB 케이블로 PC에 연결하세요.
2Setup을 더블클릭해 Main storage rate에 t1을 입력하고, Sensors에서 센서마다 t1 기록 또는 off를 정합니다.
3LCD 표시를 바꾸려면 Display settings 탭에서 Read display settings로 현재 설정을 읽고 수정한 뒤 Write display settings로 저장하세요.
4Start immediately와 blue LED flashes with t1을 선택하고 Write basic settings를 누르면 기록이 시작되고 파란색 LED가 t1 간격으로 깜박입니다.
5현장에서는 T1 또는 T2 버튼으로 LCD를 켜고, T1로 메뉴를, T2로 메뉴 안의 화면을 넘깁니다.
6데이터는 USB로 다시 연결해 Reader로 내려받고, 자동으로 열리는 Viewer에서 그래프로 분석해 내보냅니다.

LCD는 1분이 지나면 자동으로 꺼집니다. 교정값에 영향을 주지 않고 표시 형식만 바꾸려면 Display settings의 Change display parameter를 사용하세요.

사양

5개 센서 항목과
아날로그 입력

항목사양
측정 항목내장 최대 5개 또는 외장 최대 4개: 온도, 습도, 기압, 조도, 3축 가속도·자세, 옵션 아날로그 입력 4개 (12 bit)
외장 센서 케이블 길이0.15 m · 0.4 m · 1.0 m · 1.6 m
온도내장 −20…+65 °C · 외장 −55…+125 °C · ±0.5 °C (−10…+65 °C), ±2 °C (−55…+125 °C)
습도0…100 % (−20…+65 °C), ±2 % (10…85 %, 0…+40 °C), ±4 % (85…95 %)
기압0…2000 mbar abs. ±2.5 mbar (750…1100 mbar, +25 °C) · 선택 0…14 bar abs. ±50 mbar (1…10 bar abs., +25 °C)
조도0…65 000 lx (최대 감도 500 nm)
가속도 (+25 °C)±15 g · ±0.15 g (0…5 g), ±0.25 g (5…10 g), ±0.45 g (10…15 g) · 3200/s 측정, 필터 후 최대 50/s 저장
측정·저장 주기1/s ~ 12 h마다 1회
아날로그 입력 (옵션)4채널 12 bit · 0…20 mA, 4…20 mA, 0…3.0 V, 0.5…4.5 V, 0…5.0 V, 1.0…6.0 V, 0…10.0 V, 0…12.0 V, 0…24.0 V, 0…36.0 V, 0…48.0 V · E3333 0…3.0 V 또는 Exxxx 전류·전압 선택
아날로그 입력 부가 기능경보 출력 · 예열 시간 설정형 센서 전원 · 시작/정지 입력
메모리2,000,000 측정값 이상
화면·조작4줄 백라이트 LCD, 설정형 화면 4가지, 절전 모드 · 버튼 2개, 3색 LED(기록·경보·충전)
하우징양극산화 알루미늄, TS35 레일 스냅, 78 × 62 × 38 mm, 약 222 g · 255B10 IP60 또는 255B11 IP67
전원Li-Po 2300 mAh (USB 충전) · 6 V 소켓 상시 전원
소프트웨어MSR PC Software (Setup · Reader · Viewer · Online), Windows 7 / 8 / 10
인터페이스USB Mini-B
작동·저장 조건작동 −20…+65 °C · 저장 +5…+45 °C (배터리에 이상적), 습도 10…95 % RH, 결로 없음
표준 규격EU RoHS · WEEE 준수

활용 분야

제어반에서 창고까지

  • 제어반 환경 감시 — 판넬 안 온습도와 진동을 레일 장착 상태로 장기간 기록합니다.
  • 기계 설비 진동 이력 — 설비 본체에 부착해 3축 가속도 변화를 시간축에 남깁니다.
  • 창고·보관실 환경 기록 — 온습도와 조도를 한 본체에서 기록해 보관 조건을 점검합니다.
  • 설비 센서 신호 병행 기록 — 아날로그 입력 옵션으로 전류·전압 출력을 환경 값과 함께 저장합니다.

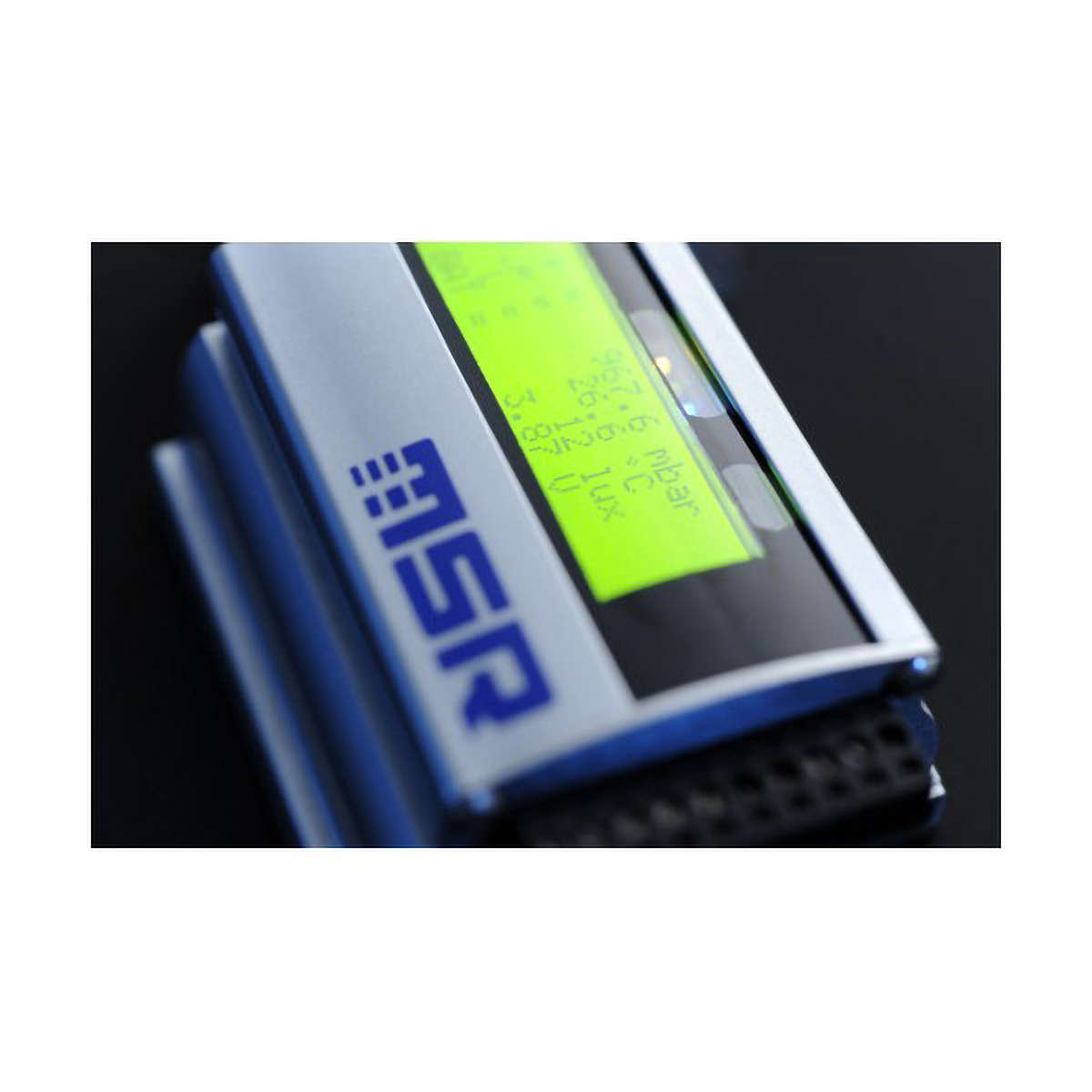

MSR255 - 로고와 표시창이 보이는 데이터로거 상단 확대
로고와 표시창이 보이는 데이터로거 상단 확대

선택 가이드

MSR255와 비교하는
현장 조건별 모델

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
현장에서 화면으로 값을 읽고 여러 센서를 병행할 때MSR2554줄 LCD, 최대 5개 항목, 아날로그 입력 옵션을 갖춥니다.
PDF 보고서를 바로 받아야 할 때MSR83 · MSR84정지 후 USB에 꽂으면 PDF·Excel·CSV 보고서를 생성합니다.
온도만 가볍게 기록할 때MSR63화면 없이 약 17 g의 소형 본체입니다.
여러 지점을 무선으로 모을 때MSR385WD송신 모듈 최대 10대의 값을 수신 로거 한 대에 모읍니다.

구성·옵션

본체 품번과
아날로그 입력

구성품옵션구분품번
로거 본체 IP60기본 하우징, 캡슐화 없음본체255B10
로거 본체 IP67밀봉 하우징 (캡슐화)본체255B11
아날로그 입력 모듈전류 또는 전압 신호 선택옵션E3333 · Exxxx

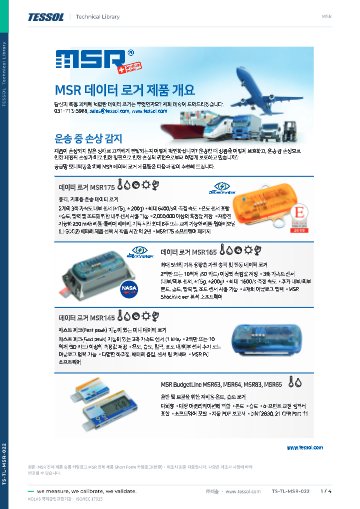

관련 제품

MSR255와 함께 보는
MSR 로거
