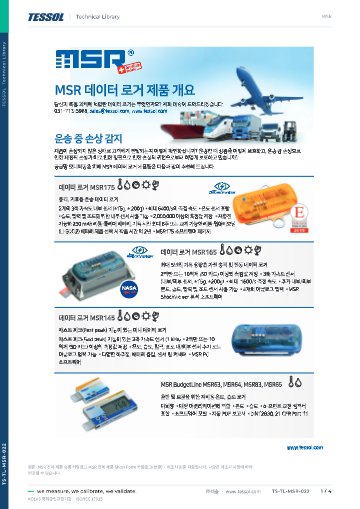

제품 자료: MSR 전체 제품 Short Form 카탈로그(한글)

MSR 전체 제품 Short Form 카탈로그(한글)

제품문의 구매하기

흩어진 공정 지점의 기록을
한 대로 모으는 수신 로거

MSR385WD 무선 데이터로거 (MSR385SM 송신 모듈)

견적 받기

MSR 국내 정식 공급 파트너

MSR385WD는 MSR385SM 송신 모듈 최대 10대의 온도·습도·기압 값을 수신해 저장하는 무선 데이터로거(수신 로거)입니다. 송신 모듈마다 센서를 3개까지 연결하고 고온 공정에도 설치하므로, 흩어진 공정 지점의 기록을 수신 로거 한 대로 모읍니다.

송신 모듈의 측정값은 수신 로거의 플래시 메모리에 1,000,000 측정값 이상 저장되어 정전에도 보존되며, 실외에서 최대 500 m 거리까지 전송됩니다. 모듈 전원이 385SMB66 기준 15분 전송 간격에서 10년 이상 유지되는 이 시스템은 (주)테솔이 국내에 공식 공급합니다.

10대

수신 로거당 송신 모듈 수

+125 °C

송신 모듈 고온 동작 한계

3개

모듈당 센서 수

1,000,000+

수신 로거 저장 측정값

특징

다지점을 모으는
무선 구성

핵심 특징	현장에서 달라지는 점
수신 로거 1대 + 송신 모듈 10대	공정 설비마다 로거를 두고 하나씩 회수하는 대신 한 대의 수신 로거에서 모든 지점의 기록을 내려받습니다.
고온 공정용 송신 모듈	건조·경화 같은 고온 공정 안에 모듈을 직접 넣어 공정 온도를 측정합니다.
모듈당 센서 3개	내장·외장 센서를 조합해 한 지점의 온도, 습도, 기압을 함께 기록합니다.
실외 최대 500 m 전송	설비 사이에 배선 없이 값을 모으므로 케이블 포설 부담이 줄어듭니다.
정전에도 보존되는 플래시 메모리	전원이 끊겨도 저장된 기록이 남으므로 품질 이력에 공백이 생기지 않습니다.
LTE 단말·LAN 기지국 옵션	기록을 MSR SmartCloud로 보내 현장에 가지 않고도 값을 확인할 수 있습니다.

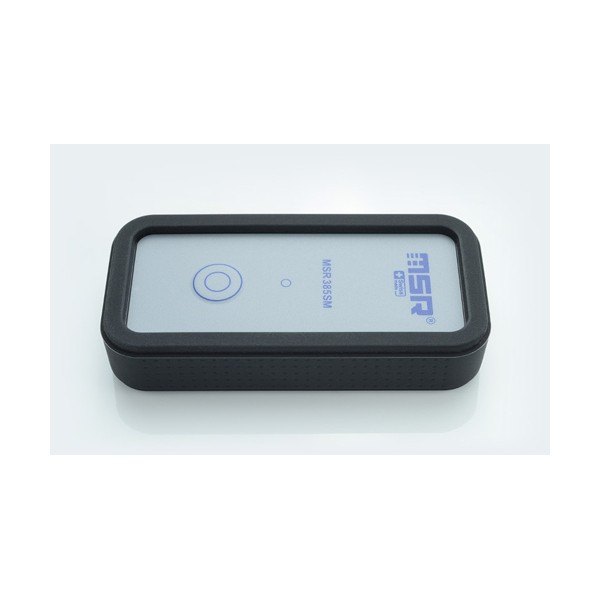

고무 보호대로 둘러싸인 소형 로거 본체 상단

모듈 선택

공정 온도에 맞춘
송신 모듈 하우징

송신 모듈은 하우징과 전지에 따라 사용 온도가 다릅니다. 800 mAh 전지를 사용하는 실리콘 하우징(385SMB63 IP60, 385SMB64 IP67)은 −20…+125 °C, 교체형 3600 mAh 전지를 사용하는 ABS 385SMB66(IP64)은 −20…+85 °C, 260 mAh 충전식 ABS 385SMB65(IP60)는 −20…+65 °C에서 사용합니다.

고온 공정에는 실리콘 계열, 실내 보관 구역에는 ABS 계열이 맞습니다. 크기와 무게는 385SMB63이 35 × 25 × 55 mm에 약 25 g, 385SMB65가 38 × 15 × 78 mm에 약 45 g, 385SMB66이 60 × 33 × 80 mm에 약 120 g이므로 부착 공간을 먼저 확인하세요.

송신 모듈 하우징 비교

실리콘 385SMB63과 385SMB64는 고온 공정용이고, ABS 385SMB66은 전지를 교체해 장기간 운용하는 구성입니다. 385SMB65는 USB로 충전하는 소형 모듈이어서 실내 구역에 부착해 사용합니다.

전원·전송

전송 간격과
전원 수명 계획

송신 모듈 전원은 모듈 종류, 측정 간격, 전송 간격에 따라 달라지며 385SMB66은 15분 전송 간격에서 10년 이상을 유지합니다. 센서의 측정 주기는 1 s, 10 s, 1 min, 15 min, 1 h 중에서 고르므로, 기록이 촘촘할수록 전지 교체 주기가 짧아진다는 점을 감안해 간격을 정하세요.

수신 로거는 USB 전원으로 운용하며 정전 시에는 내장 2400 mAh 배터리로 약 2일 동안 백업됩니다. 상시 전원이 확보되지 않는 구역에서는 이 백업 시간을 기준으로 설치 위치를 정하세요.

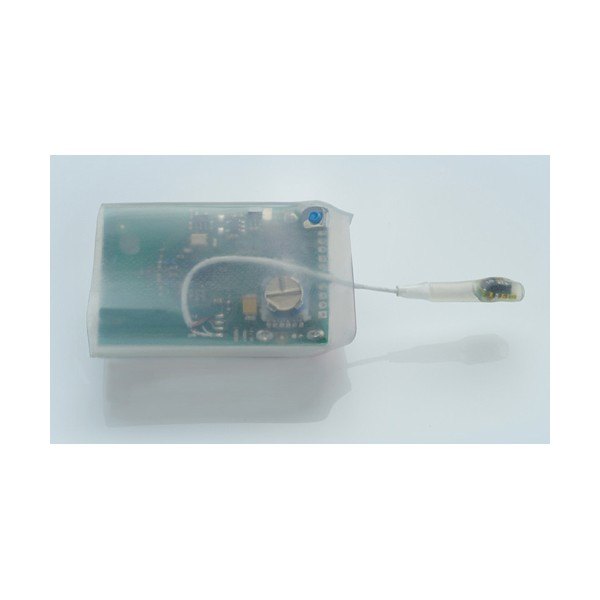

투명 케이스 안의 기판과 센서 선이 보이는 모습

사용 방법

MSR385WD 수신 로거
PC 판독과 SmartCloud 전송

MSR385WD는 MSR385SM 송신 모듈 최대 10대의 값을 ISM 대역으로 받아 저장하고, USB로 PC에 연결해 MSR PC Software로 설정과 판독을 합니다. 옵션인 LTE 단말이나 LAN 기지국을 붙이면 기록을 MSR SmartCloud로 보냅니다.

소프트웨어·도구	하는 일
MSR PC Software (Setup · Reader · Viewer · Online)	로거 설정, 기록 판독, 그래프·표 보기 (Windows 7/8/10)
OLED 화면과 버튼	송신 모듈의 측정값을 현장에서 확인, 메뉴 조작
MSR385SM 버튼·LED	모듈 켜기와 끄기, 측정 간격 설정
LTE 단말 N10129 · MSR Base Station N10110	이동통신망 또는 LAN으로 SmartCloud에 자동 전송
MSR SmartCloud	웹에서 측정값 조회, 한계값 초과 경보, 데이터 공유

처음 연결하는 순서

순서	할 일
1	PC에 MSR PC Software를 설치하고 MSR385WD를 USB로 연결하세요. USB 연결로 수신 로거에 전원이 공급되고 배터리도 충전됩니다.
2	송신 모듈 MSR385SM을 버튼으로 켜고 측정 간격(1 s, 10 s, 1 min, 15 min, 1 h 중 하나)을 정합니다.
3	수신 로거의 OLED 화면에서 각 송신 모듈의 값이 들어오는지 확인하세요.
4	기록을 PC로 옮길 때는 USB로 연결한 뒤 Reader로 읽고 Viewer에서 그래프와 표로 확인합니다.
5	원격 확인이 필요하면 LTE 단말(SIM 필요)이나 MSR Base Station을 연결해 SmartCloud 전송을 설정하세요.

LTE 단말로 전송하려면 SIM 카드가 필요합니다. LTE 단말은 B1, B3, B7, B8, B20 대역을 지원하므로 설치 지역의 이동통신 대역을 먼저 확인하세요.

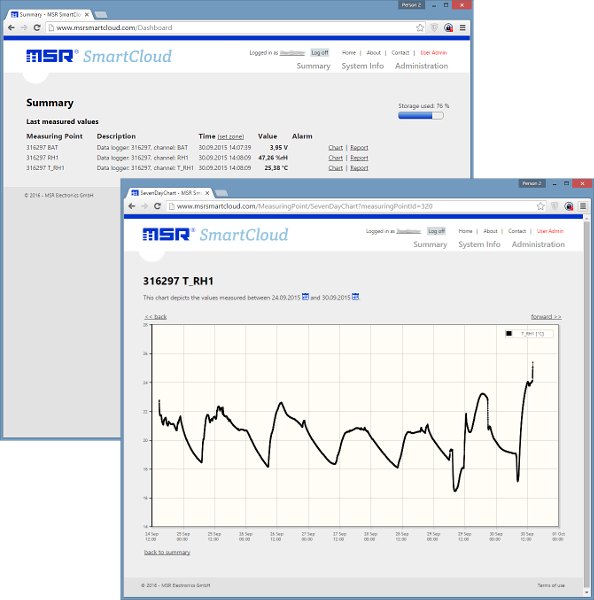

클라우드 웹 화면의 측정값 요약과 온도 그래프

사양

수신 로거와
송신 모듈 사양

항목	사양
시스템	MSR385WD 수신 로거 1대 + MSR385SM 송신 모듈 최대 10대, 모듈당 내장·외장 센서 최대 3개
무선	ISM 대역 무선 · 실외 최대 500 m
온도 센서	−40…+125 °C · ±0.2 °C (−10…+50 °C), ±1 °C (−40…+125 °C) · 측정 주기 1 s, 10 s, 1 min, 15 min, 1 h
습도	0…100 %, ±1.8 % (10…85 %, 0…+40 °C), ±4 % (85…95 %)
기압	10…1100 mbar ±2.5 mbar · 10…2000 mbar ±2 mbar · 0…14 bar ±40 mbar
송신 모듈 하우징	385SMB63 실리콘 IP60 · 385SMB64 IP67 (−20…+125 °C, 800 mAh) · 385SMB66 ABS IP64 (−20…+85 °C, 교체형 3600 mAh) · 385SMB65 ABS IP60 (−20…+65 °C, 260 mAh 충전식)
송신 모듈 크기·무게	385SMB63 35 × 25 × 55 mm · 약 25 g / 385SMB65 38 × 15 × 78 mm · 약 45 g / 385SMB66 60 × 33 × 80 mm · 약 120 g
송신 모듈 전원 수명	모듈·측정·전송 간격에 따라 10년 이상 (385SMB66, 15분 전송 간격)
수신 로거 메모리	1,000,000 측정값 이상, 정전 시 플래시 메모리로 보존
수신 로거 전원	USB 전원 + 내장 2400 mAh 배터리 백업 약 2일
수신 로거 화면·크기	OLED 96 × 64 · 75 × 25 × 120 mm (안테나 제외)
LED·버튼	파란색 기록, 빨간색 알람, 노란색 충전 · 버튼으로 OLED 메뉴 조작
원격 전송 (옵션)	LTE 단말 N10129 또는 MSR Base Station N10110 (LAN) → MSR SmartCloud
소프트웨어	MSR PC Software (Windows 7 / 8 / 10), MSR SmartCloud
수신 로거 동작 온도	−20…+65 °C
저장 조건	+5…+45 °C (배터리에 이상적), 습도 10…95 % RH, 결로 없음
표준 규격	EU RoHS · WEEE 준수

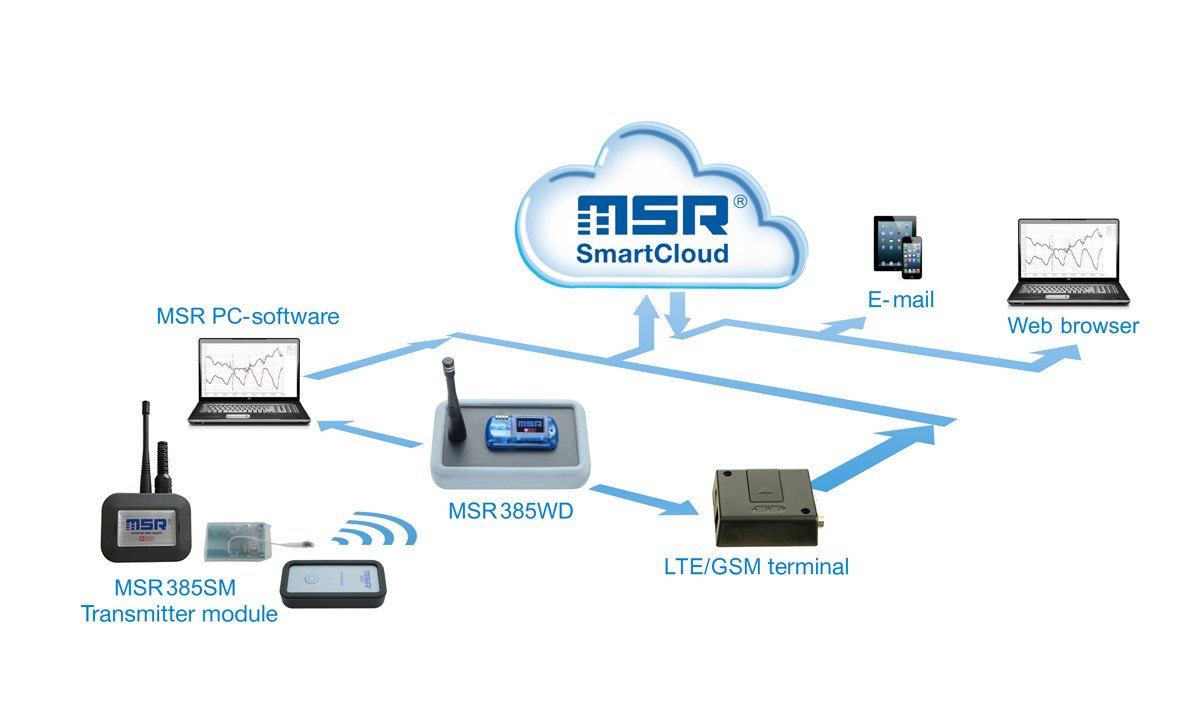

데이터로거와 PC 소프트웨어, 클라우드의 연결 구성도

활용 분야

고온 공정과
다지점 모니터링

건조·경화 같은 고온 공정 — 송신 모듈을 공정 안에 넣어 온도 이력을 기록합니다.
공정 설비 다지점 온도 수집 — 여러 설비의 값을 수신 로거 한 대로 모읍니다.
창고·물류 구역 온습도 원격 확인 — LTE 단말이나 LAN 기지국을 거쳐 기록을 클라우드로 전송합니다.
실외 설비 환경 기록 — 온습도와 기압 변화를 배선 없이 수집합니다.

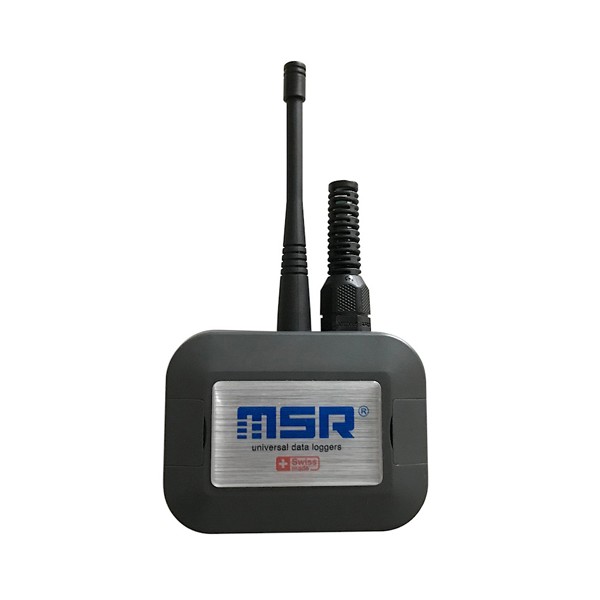

안테나가 달린 로거 본체 모습

선택 가이드

MSR385WD와 비교하는
지점 수별 구성

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
여러 지점을 한 로거로 모을 때	MSR385WD	송신 모듈 최대 10대의 값을 수신 로거 한 대에 저장합니다.
한 지점을 Bluetooth로 기록할 때	MSR145WD	단일 지점 무선 로거 구성입니다.
고온 공정 안을 직접 측정할 때	MSR385SM 모듈	실리콘 하우징 모듈이 고온 공정에 대응합니다.

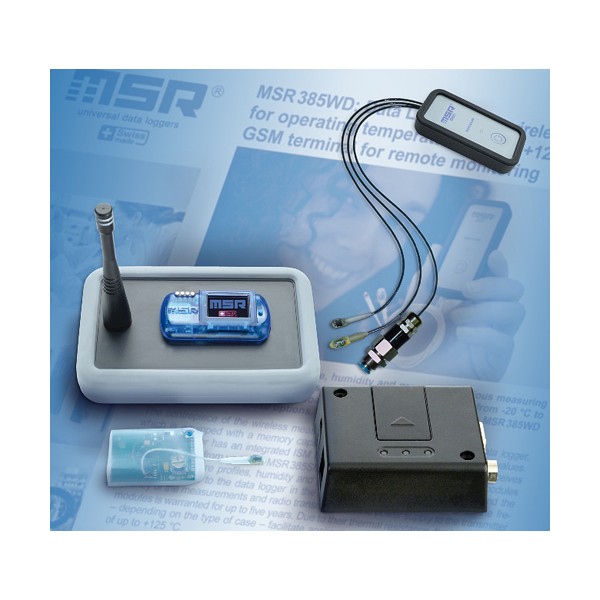

로거와 센서, 통신 단말 등 구성품 모습

구성·옵션

수신 로거와
송신 모듈 품번

구성품	옵션	구분	품번
MSR385WD 수신 로거	OLED 화면, USB 전원 · 2400 mAh 백업	본체	MSR385WD
송신 모듈 실리콘 IP60	800 mAh 전지, −20…+125 °C	별매	385SMB63
송신 모듈 실리콘 IP67	800 mAh 전지, −20…+125 °C	별매	385SMB64
송신 모듈 ABS IP64	교체형 3600 mAh, −20…+85 °C	별매	385SMB66
송신 모듈 ABS IP60	260 mAh 충전식, −20…+65 °C	별매	385SMB65
원격 전송 단말	LTE 단말 또는 LAN 기지국	별매	N10129 · N10110

MSR385WD와 함께 보는
무선·다기능 로거

MSR385WD에는 송신 모듈을 몇 대까지 연결할 수 있습니까?
수신 로거 한 대에 송신 모듈 최대 10대입니다. 모듈마다 내장·외장 센서를 3개까지 연결합니다.
원격 전송은 어떻게 구성합니까?
옵션인 LTE 단말 N10129나 LAN 기지국 MSR Base Station N10110을 수신 로거에 연결해 MSR SmartCloud로 기록을 전송합니다. 단말 구성과 설치 환경은 상담 단계에서 함께 검토하세요.
송신 모듈 전원은 얼마나 유지됩니까?
모듈 종류와 전송 간격에 따라 10년 이상 유지됩니다. 385SMB66은 15분 전송 간격에서 10년 이상을 유지합니다.
MSR385WD는 정전이 나면 기록이 남습니까?
플래시 메모리에 저장된 기록이 남습니다. 수신 로거는 내장 2400 mAh 배터리로 약 2일 동안 백업됩니다.
공정 온도에 맞는 모듈 하우징은 어떻게 고릅니까?
실리콘 하우징은 고온 공정용이고 ABS 하우징은 −20…+85 °C 또는 −20…+65 °C 구간용입니다. 공정 온도와 보호 등급을 먼저 정한 뒤 품번을 선택하세요.
