MSR145WD Bluetooth 데이터로거 (FlexSensor)

견적 받기

MSR 국내 정식 공급 파트너

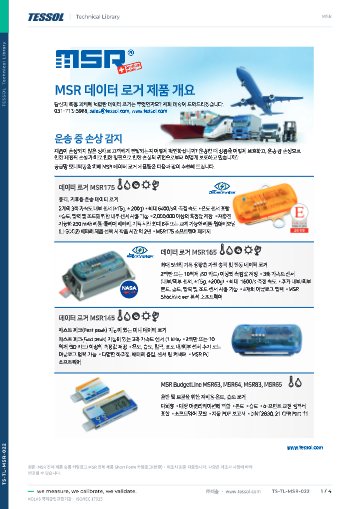

MSR145WD는 Bluetooth 5(BLE)로 최대 50 m 거리에서 값을 읽는 다기능 데이터로거(블루투스 온습도·압력·가속도 로거, FlexSensor 교체형)입니다. 내장 센서와 외부 센서 최대 5개의 측정값을 100만 개 이상 저장해 설비 내부와 보관 환경의 이력을 남깁니다.

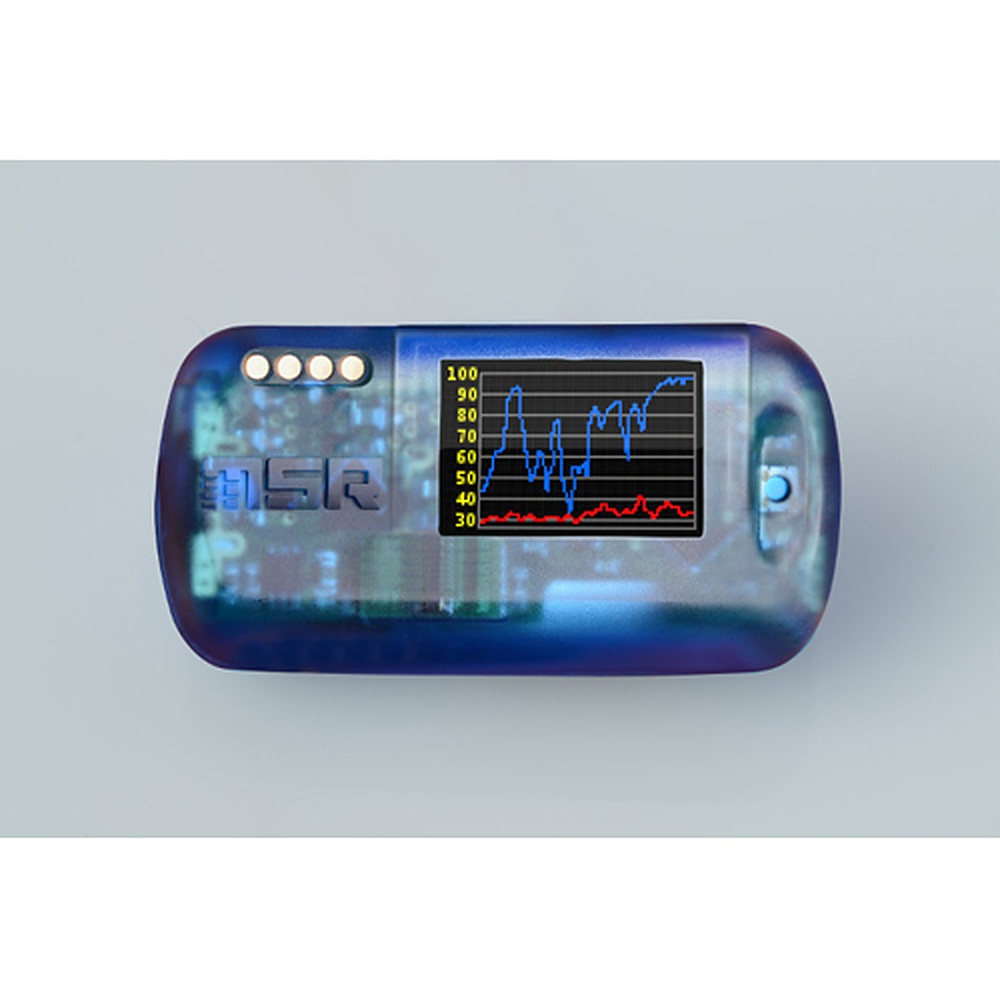

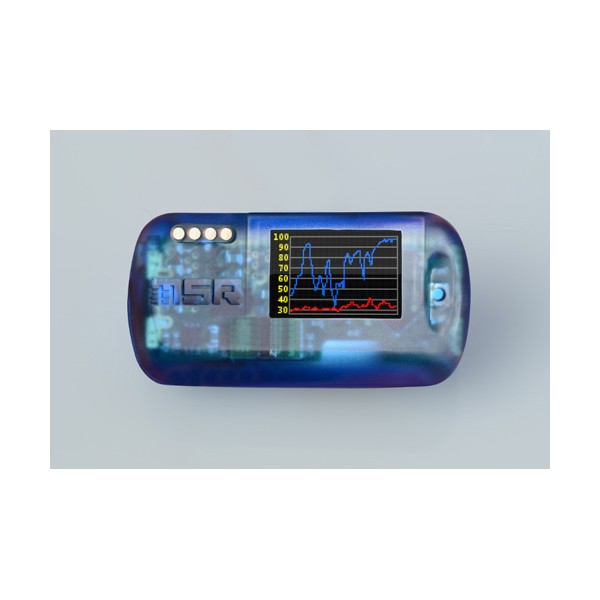

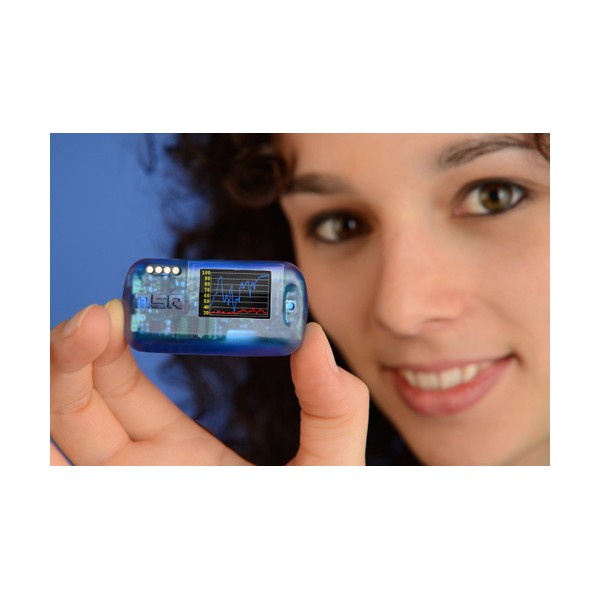

96 × 64 픽셀 OLED 화면이 현장에서 값과 그래프를 바로 표시하고, MSR DataLogger 앱이 같은 데이터를 스마트폰으로 옮기므로 접근이 어려운 측정점도 케이블 없이 확인할 수 있습니다. 송신부가 고장 나도 저장된 측정값은 로거에 남습니다. 이 로거는 (주)테솔이 국내에 공식 공급합니다.

Bluetooth 5

저전력 BLE, 최대 50 m

1,000,000개 이상

측정값 저장 용량

FlexSensor

B22·B23 하우징 교체형 센서

96 × 64

컬러 OLED 픽셀 해상도

특징

무선 확인과 센서 교체를
한 대에 담은 구성

핵심 특징현장에서 달라지는 점
Bluetooth 5저전력 BLE로 최대 50 m 거리에서 값을 받아 설비 근처까지 다가가지 않고도 현재 상태를 확인합니다.
컬러 OLED 화면로거 본체에서 값과 그래프를 바로 보므로 스마트폰이 없는 순회 점검에서도 기록 상태를 확인합니다.
교체형 FlexSensor온도, 습도, 압력, 가속도, 조도 센서를 하나씩 바꿔 끼워 한 대의 로거로 측정 항목을 전환합니다.
아날로그·스트레인 입력4 또는 8채널 12 bit 입력과 풀 브리지 스트레인 게이지를 연결해 변형률과 공정 신호까지 기록합니다.
알람 출력과 기록 제어알람 출력과 기록 시작·정지 입력을 외부 장치와 연결해 설비 신호에 맞춰 기록을 제어합니다.
SmartCloud 알림BLE 수신기를 두면 한계값 초과 알림을 클라우드로 받으므로 현장에 없는 담당자도 이탈을 파악합니다.

센서 구성

FlexSensor로
측정 항목 전환

FlexConnector는 B22·B23 하우징에서만 사용하며 FlexSensor를 한 번에 1개씩 끼웁니다. 온도는 FXT9, 습도는 FXH3, 액체 압력은 FXP3·4·8·9·12, 가속도는 FXA4(Fast Peak 800 Hz), 조도는 FXL3를 사용합니다. 시험 항목이 바뀌어도 로거 본체는 그대로 두고 센서만 바꿉니다.

FlexSensor를 끼워 항목을 바꾸는 작업

내장 센서와 외부 센서를 합쳐 최대 5개까지 연결하며, K형 열전대 커넥터, 풀 브리지 스트레인 게이지, 4 또는 8채널 아날로그 입력도 같은 로거에서 구성합니다. 아날로그 입력 범위는 0~20 mA, 4~20 mA와 0~3 V부터 0~48 V까지 선택할 수 있습니다.

데이터 경로

앱과 BLE 수신기
SmartCloud 연동

근거리에서는 MSR DataLogger 앱(Android 4.4 이상, iPhone 4S 이상, iPad 3 이상)으로 값을 읽고, 상시 감시가 필요하면 BLE 수신기 N10115를 게이트웨이로 두어 MSR SmartCloud에 올립니다. 구매 시 포함된 계정은 100,000 측정값을 최대 3개월 보관하며 알람 메시지도 이 경로로 전달됩니다. 여러 대의 로거를 동시에 통신시키는 구성도 지원합니다.

로거에서 클라우드까지의 데이터 흐름

로거는 BLE로 수신기에 값을 보내고 수신기는 LAN으로 클라우드에 전달합니다. 통신이 끊겨도 로거 메모리에는 측정값이 그대로 남아 연결이 복구되면 이어서 확인할 수 있습니다.

사용 방법

MSR145WD
앱·PC·SmartCloud 연결 순서

MSR145WD는 USB로 PC에 연결해 MSR PC Software에서 설정·판독하고, Bluetooth Low Energy로 MSR DataLogger 앱에 연결해 현장에서 값을 확인합니다. 앱이나 BLE 수신기 N10115를 거쳐 MSR SmartCloud로 데이터를 올릴 수도 있습니다.

소프트웨어·도구하는 일
MSR PC Software Pro안내형 설정, 여러 로거 관리, 기록 데이터 관리(Windows 10 이상)
MSR PC Software (Setup · Reader · Viewer)센서별 측정 간격 설정, 기록 내려받기, 그래프 분석
MSR DataLogger App실시간 값 확인, 기록 시작·정지, SmartCloud 전송(Android 4.4 이상, iPhone 4S 이상, iPad 3 이상)
MSR SmartCloud웹 브라우저에서 데이터 열람, 한계값 초과 시 e-mail 경보, PDF 보고서
BLE 수신기 N10115여러 MSR145WD의 데이터를 SmartCloud로 자동 전송하는 게이트웨이

처음 연결하는 순서

순서할 일
1MSR PC 소프트웨어를 설치한 뒤 MSR145WD를 USB 케이블로 PC에 연결하세요.
2Setup을 실행해 Sensors 항목에서 센서별 측정 간격(예: 1s)을 정하고 Start immediately를 선택합니다.
3Write basic settings로 설정을 전송하고 Start를 누르면 파란색 LED가 5초마다 깜박이며 기록이 시작됩니다.
4스마트폰에서 DataLogger 앱을 실행한 다음, 로거 버튼으로 화면을 켜고 다시 눌러 BLE가 표시될 때까지 누르고 있으면 앱과 연결됩니다.
5SmartCloud를 사용하려면 계정을 만들고 동봉된 활성화 키로 로거를 등록한 뒤 앱에서 Transfer to Cloud를 누르세요.
6전체 기록은 USB로 다시 연결해 Reader로 내려받고, 자동으로 열리는 Viewer에서 그래프로 분석합니다.

Bluetooth로는 진행 중이거나 마지막 기록만 읽을 수 있으므로, 이전 기록까지 필요하면 USB로 연결해 Reader로 내려받으세요. 900 mAh 하우징에서 펌웨어 v2.50~v2.54를 사용 중이라면 배터리 운전 시간을 확보하도록 최신 펌웨어로 업데이트해야 합니다.

사양

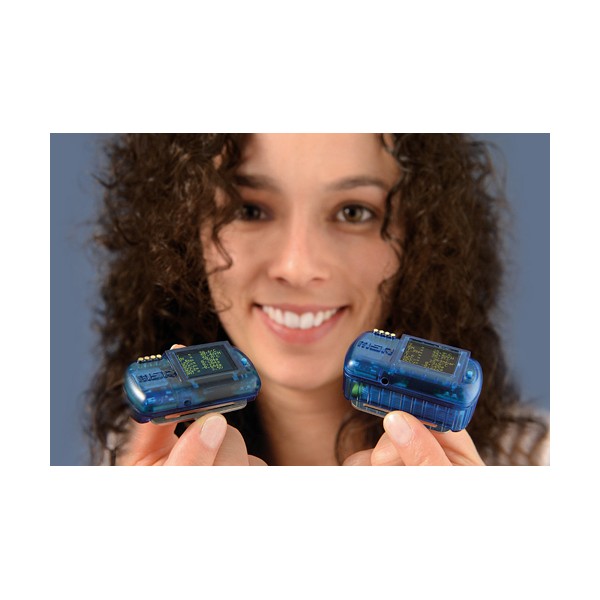

하우징 4종 비교와
센서 공통 사양

항목145WDB25145WDB23145WDB26145WDB22
보호 등급IP60(표준)IP60(표준)IP67(방수)IP67(방수)
하우징 재질PC, 비봉입PC, 비봉입PC, 봉입PC, 봉입
배터리 용량230 mAh900 mAh230 mAh900 mAh
외형 치수 (W×H×L)35 × 17 × 57 mm35 × 25 × 57 mm35 × 17 × 57 mm35 × 25 × 57 mm
무게약 27 g약 43 g약 36 g약 62 g
FlexConnectorB22·B23 하우징에서만 사용B22·B23 하우징에서만 사용B22·B23 하우징에서만 사용B22·B23 하우징에서만 사용

시리즈 공통 사양

항목사양
측정 항목온도, 습도, 기압, 액체 압력, 3축 가속도, 조도, K형 열전대, 스트레인 게이지, 아날로그 입력(12 bit), 내장 + 외장 최대 5개
온도 (T9 / FT9)내장 -20 ~ +65 °C, 외장 -40 ~ +125 °C, ±0.1 °C(-25 ~ +55 °C), ±0.3 °C(-40 ~ +125 °C)
습도 (H3)0 ~ 100 %RH, ±2 %RH(10 ~ 80 %, +25 °C), ±3 %RH(80 ~ 100 %)
기압10 ~ 2000 mbar abs ±2 mbar 또는 0 ~ 14 bar abs ±50 mbar
액체 압력-1 ~ 3 bar rel부터 0 ~ 1000 bar abs까지, ±1 % FS
3축 가속도±15 g(FXA4는 Fast Peak 800 Hz)
조도 (L3)0 ~ 83 000 lx, 최대 감도 550 nm
K형 열전대 커넥터-200 ~ +1350 °C(센서 별도)
스트레인 게이지풀 브리지, 정격 출력 1 mV/V, 브리지 전압 3 V
아날로그 입력4 또는 8채널, 12 bit, 0 ~ 20 mA, 4 ~ 20 mA, 0 ~ 3 V, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 12 V, 0 ~ 24 V, 0 ~ 36 V, 0 ~ 48 V 중 선택
제어 단자알람 출력, 기록 시작·정지 입력, 3 V 전압 출력
FlexSensorFXT9 온도, FXH3 습도, FXP3/4/8/9/12 액체 압력, FXA4 가속도, FXL3 조도
무선Bluetooth Low Energy(Bluetooth 5 Smart), 2.4 GHz, 최대 50 m
앱 / 게이트웨이MSR DataLogger 앱, BLE 수신기 N10115 경유 MSR SmartCloud
메모리1,000,000 측정값 이상, 송신부 고장 시에도 데이터 보존
측정·저장 주기초당 1회 ~ 12시간마다 1회
소프트웨어MSR PC Software Pro(Windows 10 이상), MSR PC Software
OLED 디스플레이96 × 64 픽셀, 고대비 컬러
LED 표시파란색 기록, 빨간색 알람, 노란색 배터리 충전
버튼디스플레이, BLE, 기록 켜기·끄기
전원리튬 폴리머 배터리, USB 충전
인터페이스USB, Bluetooth Low Energy
작동 조건-20 ~ +65 °C
저장 조건+5 ~ +45 °C, 10 ~ 95 %RH, 결로 없음
환경 규격EU RoHS, WEEE
액체 압력 접액부스테인리스 AISI 316L, Viton 70° Shore O링
클라우드SmartCloud 기본 계정 100,000 측정값, 최대 3개월 보관
