MSR145W2D (WiFi) 데이터로거

MSR145W2D (WiFi) 데이터로거

MODEL
MSR145W2D (WiFi)
브랜드
MSR

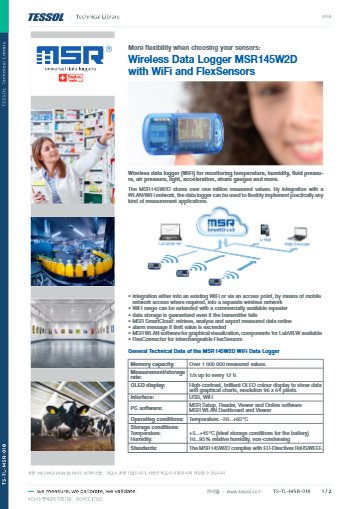

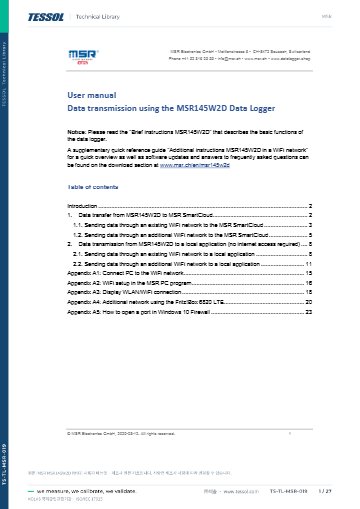

제품 자료
제품문의 구매하기

온습도 기록을 WiFi로
서버에 모으는 데이터로거

MSR145W2D WiFi 데이터로거 (온습도 · FlexSensor)

견적 받기

MSR 국내 정식 공급 파트너

MSR145W2D는 길이 57 mm 본체에 내장 온습도 센서와 외부 FlexSensor 최대 5개를 구성하는 WiFi 데이터로거(802.11 b/g/n 온습도 로거, 다채널 무선 로거)입니다. 100만 개 이상의 측정값을 저장하며 보관·기후 감시, 운송·생산 라인 측정, 연구 기록에 사용합니다.

온도와 습도는 내장 센서가 기록하고 기압, 가속도, 조도는 FlexSensor로 추가합니다. 데이터는 USB로 내려받거나 WiFi로 자체 서버(MSR LocalCloud) 또는 SmartCloud에 모읍니다. 연결 시간 창을 정해 두면 그 시간에만 WiFi가 켜져 전지 소모가 줄어듭니다. 이 로거는 (주)테솔이 국내에 공식 공급합니다.

±0.2 °C

-10 ~ +50 °C 온도 정확도

±1.8 %RH

10 ~ 85 %, 0 ~ +40 °C 조건

1,000,000개 이상

측정값 저장 용량

WiFi

IEEE 802.11 b/g/n 무선

특징

센서 구성과 전송 방식을
고르는 로거

핵심 특징현장에서 달라지는 점
FlexSensor 최대 5개내장 센서에 외부 센서를 더해 하나의 로거로 온습도, 기압, 가속도, 조도를 동시에 기록합니다.
WiFi 전송 시간 창연결할 시간대를 정해 두면 상시 접속 없이 정해진 시각에만 데이터를 올리므로 전지 소모가 줄어듭니다.
자체 서버 저장MSR LocalCloud로 사내 서버에 데이터를 모으므로 외부 클라우드로 데이터를 내보내기 어려운 현장에도 적용할 수 있습니다.
연결 실패 대비WiFi 접속이 실패해도 측정값은 로거 메모리에 남아 접속 복구 뒤 이어서 전송합니다.
임계값 즉시 감지임계값을 넘는 즉시 경보 출력으로 알려 점검 담당자의 대응 시간을 앞당깁니다.
OLED 화면96 × 64 px 화면에서 측정값을 바로 확인해 PC 없이도 현재 상태를 점검합니다.

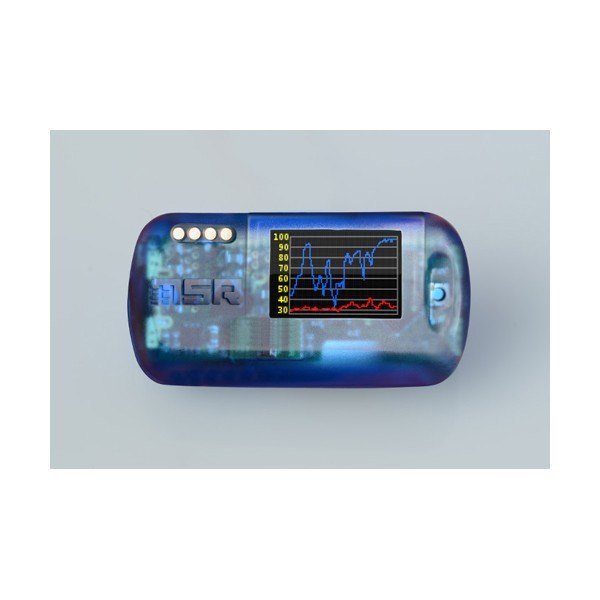

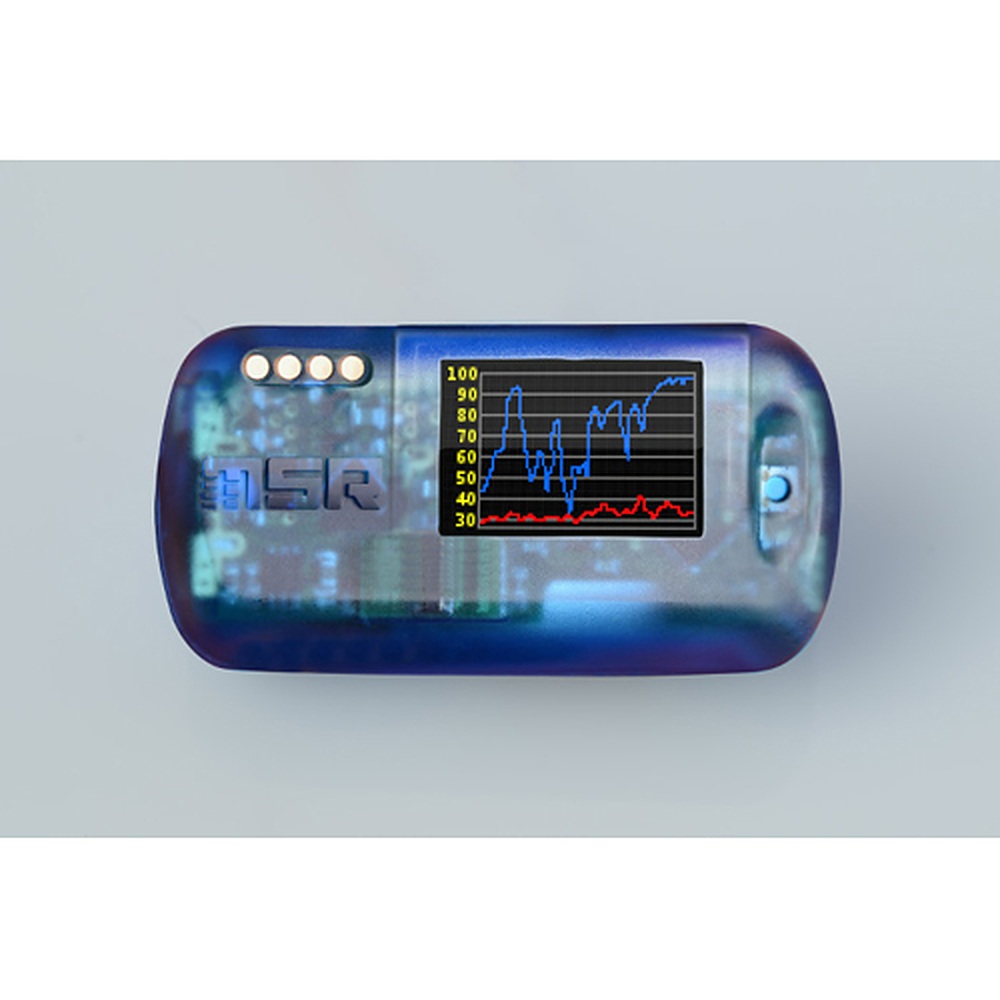

MSR145W2D (WiFi) - 컬러 화면에 그래프가 표시된 소형 로거 본체
컬러 화면에 그래프가 표시된 소형 로거 본체

WiFi 운용

전송 시간 창과
서버 구성 선택

WiFi는 필요한 시간에만 켜는 방식이라 연결 시간 창의 길이와 측정 주기에 따라 전지 사용 기간이 달라집니다. 저장 주기는 초당 1회부터 12시간마다 1회까지이므로, 관찰 항목의 변화 속도에 맞춰 주기를 길게 잡을수록 전송 횟수가 줄어듭니다. 전지는 230 mAh 또는 900 mAh 하우징에서 고릅니다.

로거에서 서버로 이어지는 WiFi 전송 구성

로거는 2.4 GHz WiFi(IEEE 802.11 b/g/n, WPA2)로 공유기에 접속하고, 데이터는 MSR WLAN Dashboard와 Viewer로 확인하며 LocalCloud 또는 SmartCloud에 저장합니다. 공유기와 접속 환경은 현장 네트워크 정책에 맞춰 준비하세요.

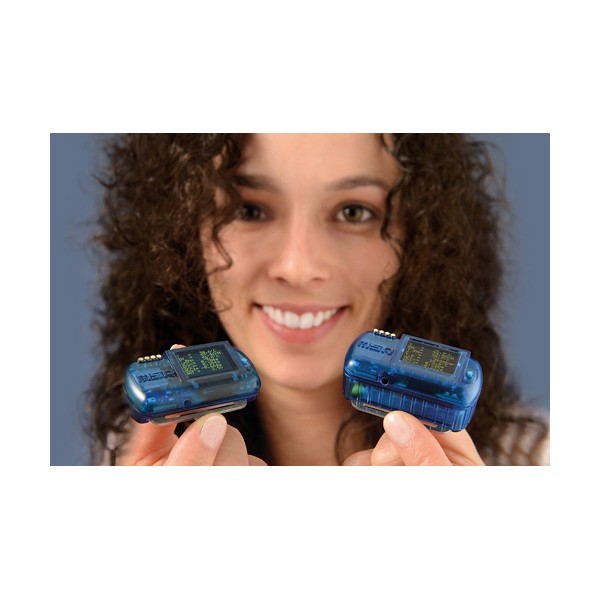

MSR145W2D (WiFi) - 양손에 소형 데이터로거를 들고 보여 주는 모습
양손에 소형 데이터로거를 들고 보여 주는 모습

센서 구성

내장 센서와
FlexSensor 조합

온도 외부 센서는 -40 ~ +125 °C, 습도는 0 ~ 100 %RH, 기압은 10 ~ 2000 mbar abs 또는 0 ~ 14 bar abs를 측정합니다. 입력 단자는 K형 열전대 커넥터(-200 ~ +1350 °C, 센서 별도), 풀 브리지 스트레인 게이지, 4 또는 8채널 12 bit 아날로그 입력이며, 센서 종류는 측정 항목에 맞춰 1개씩 추가합니다.

외부 FlexSensor를 연결한 구성

제어 단자에는 경보 출력, 기록 시작·정지 입력, 3 V 전압 출력이 있어 외부 장치와 연동합니다. 하우징은 IP60 표준형과 IP67 방수형, 230 mAh와 900 mAh 중에서 설치 환경에 맞게 선택합니다.

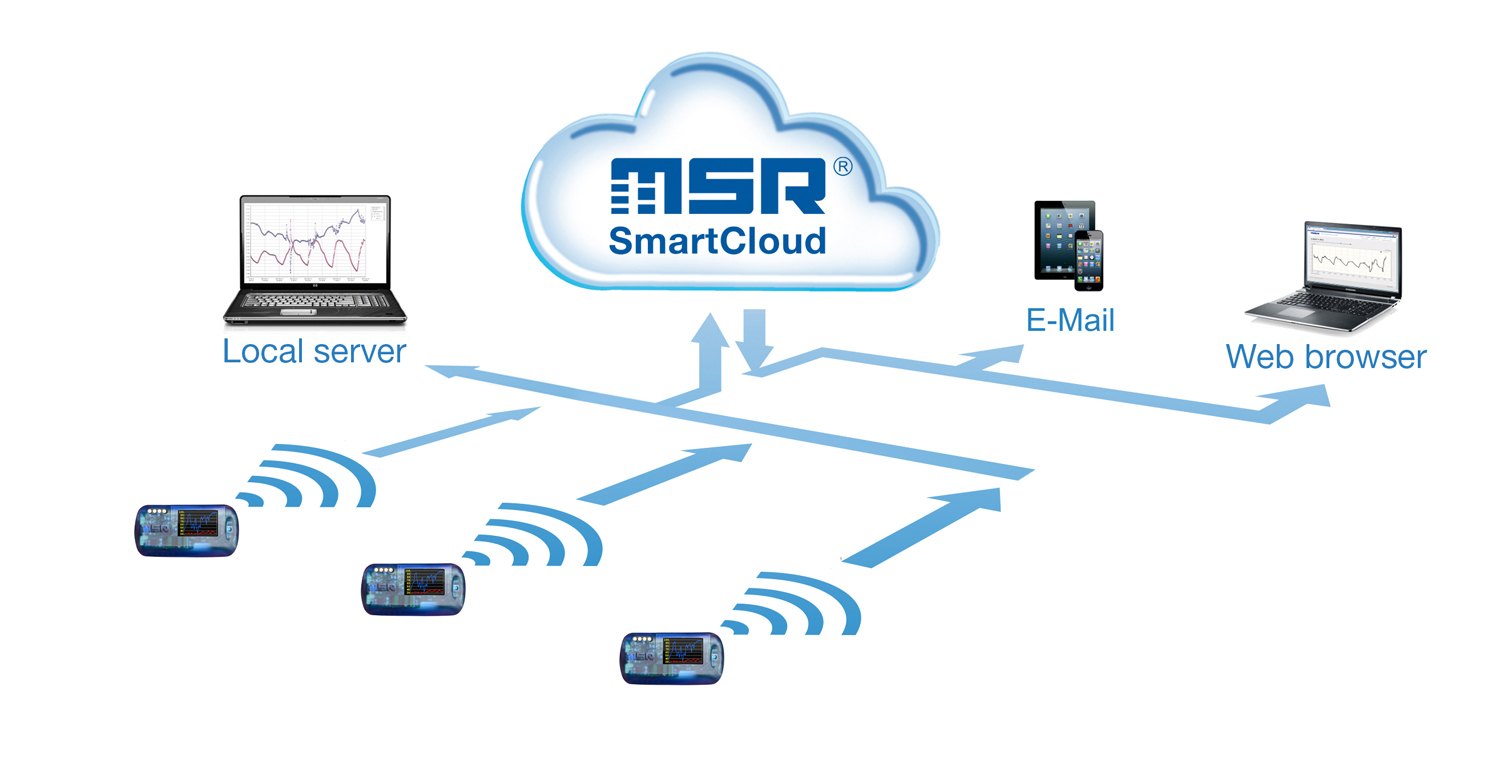

MSR145W2D (WiFi) - 데이터로거와 클라우드, 서버, 웹 브라우저의 연결 구성도
데이터로거와 클라우드, 서버, 웹 브라우저의 연결 구성도

사용 방법

MSR145W2D
WiFi 설정과 데이터 수집 순서

MSR145W2D는 USB로 PC에 연결해 MSR PC Software에서 측정 간격과 WLAN/WiFi 접속 정보를 설정합니다. 설정을 마친 로거는 WiFi로 사내 서버의 MSR LocalCloud나 MSR SmartCloud에 데이터를 보냅니다.

소프트웨어·도구하는 일
MSR PC Software Pro안내형 설정, 여러 로거 관리, 기록 데이터 관리(Windows 10 이상)
MSR PC Software (Setup · Reader · Viewer)측정 간격과 WLAN/WiFi 설정, USB 판독, 그래프 분석
MSR LocalCloud사내 서버에서 WiFi 측정값을 받아 PostgreSQL·CSV로 저장하거나 TCP·MQTT로 전달(Windows·Linux)
MSR SmartCloud웹 브라우저에서 데이터 열람, 한계값 초과 시 e-mail 경보, PDF 보고서

처음 연결하는 순서

순서할 일
1MSR PC 소프트웨어를 설치하고 MSR145W2D를 USB 케이블로 PC에 연결하세요.
2Setup의 Sensors 항목에서 센서별 측정 간격(예: 1s)을 정하고, WLAN/WiFi 항목에 접속할 네트워크 정보를 입력합니다.
3Start immediately를 선택해 Write basic settings로 설정을 전송한 뒤 Start를 누르면 파란색 LED가 5초마다 깜박입니다.
4USB를 분리하고 로거 버튼으로 화면을 켠 다음, 다시 눌러 WiFi가 표시될 때까지 누르고 있다가 한 번 더 눌러 Start에서 놓으면 네트워크에 접속합니다.
5SmartCloud로 보내려면 계정을 만들어 동봉된 활성화 키로 로거를 등록하고, 사내 서버에 모으려면 MSR LocalCloud를 내려받아 항상 켜 둔 PC에서 실행하세요.
6로거 메모리의 전체 기록은 USB로 다시 연결해 Reader로 내려받고 Viewer에서 분석합니다.

MSR LocalCloud 예제 구성 파일(Windows)

명령하는 일
edb.bat받은 측정값을 내장 PostgreSQL 데이터베이스에 저장
csv.bat받은 측정값을 CSV 파일로 저장
tcp.bat받은 측정값을 TCP로 전달(수신 측 예: 터미널 프로그램 PuTTY)
mqtt.bat받은 측정값을 공개 MQTT 브로커 HiveMQ로 전달

Windows PC에서 바로 실행해 LocalCloud 수신을 시험하는 예제 구성입니다. 전체 설정 옵션은 LocalCloud의 help 파라미터로 확인하고, 설치한 버전의 자료를 함께 확인하세요.

로거가 WiFi에 접속할 시간 창을 정해 두면 정해진 시각에만 데이터를 보내 배터리 소모가 줄어듭니다. 실시간 감시가 필요하면 연속 전송으로 설정할 수 있지만 전력 소모가 늘어납니다.

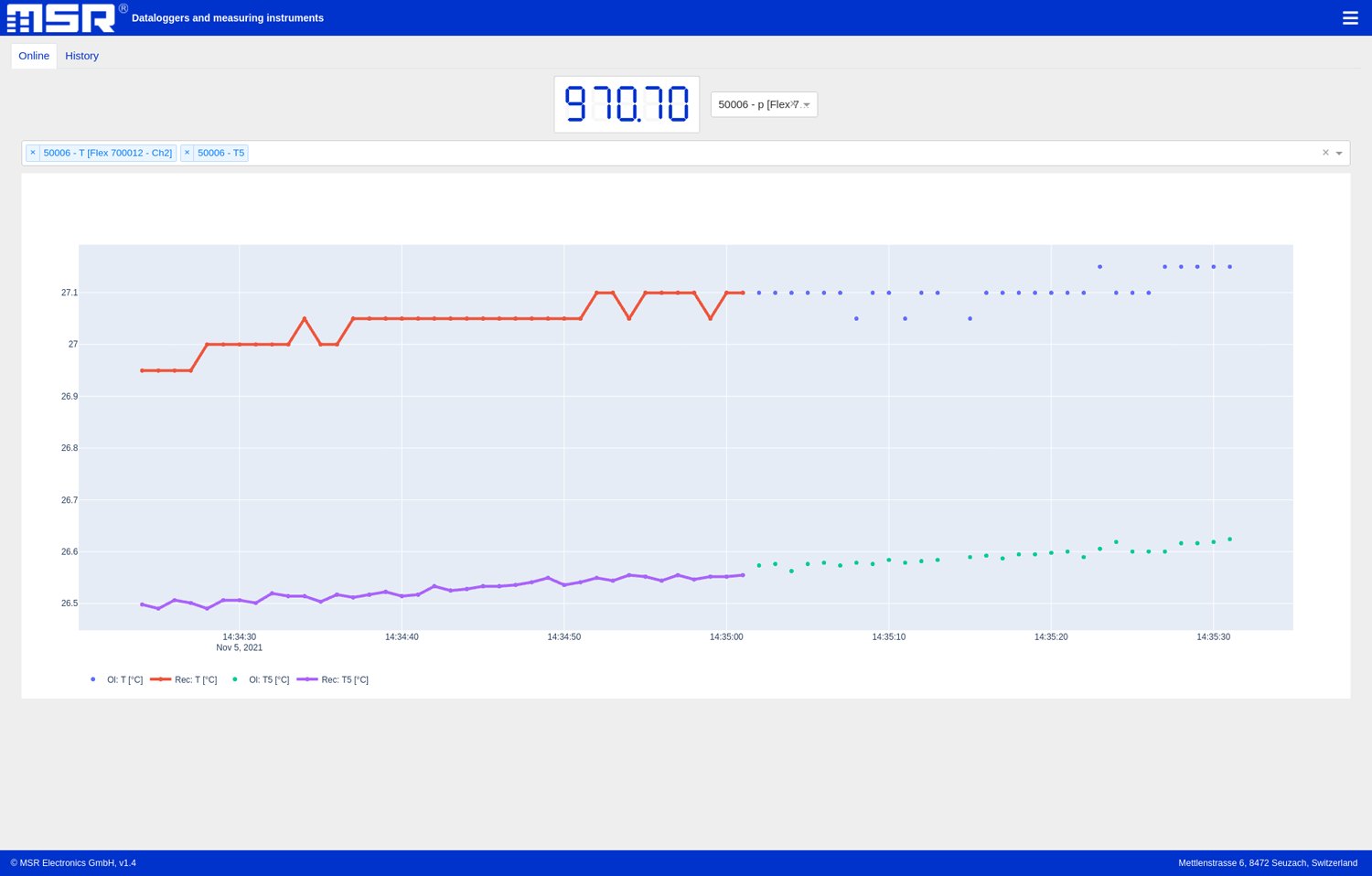

MSR145W2D (WiFi) - 클라우드 웹 화면의 측정값과 추이 그래프
클라우드 웹 화면의 측정값과 추이 그래프

사양

하우징 4종 비교와
공통 사양

항목표준 IP60 230 mAh표준 IP60 900 mAh방수 IP67 230 mAh방수 IP67 900 mAh
보호 등급IP60(PC, 비밀봉)IP60(PC, 비밀봉)IP67(PC, 밀봉)IP67(PC, 밀봉)
배터리 용량230 mAh900 mAh230 mAh900 mAh
외형 치수35 × 17 × 57 mm35 × 25 × 57 mm35 × 17 × 57 mm35 × 25 × 57 mm
무게약 27 g약 43 g약 36 g약 62 g

시리즈 공통 사양

항목사양
온도외부 -40 ~ +125 °C, 내부 -20 ~ +65 °C, ±0.2 °C(-10 ~ +50 °C), ±1 °C(-40 ~ +125 °C)
습도0 ~ 100 %RH(온도 일체형), ±1.8 %RH(10 ~ 85 %, 0 ~ +40 °C), ±4 %RH(85 ~ 95 %, 0 ~ +40 °C)
기압10 ~ 2000 mbar abs, 외부 -40 ~ +85 °C, 내부 -20 ~ +65 °C, ±2 mbar(750 ~ 1100 mbar abs, +25 °C)
유체 압력-1000 ~ 3000 mbar 상대, -20 ~ +85 °C, ±30 mbar(1 % FS), 접액부 316L 스테인리스
3축 가속도-15 ~ +15 g, -20 ~ +65 °C, ±0.15 g(0 ~ 5 g, +25 °C)
조도0 ~ 65,000 lx, 최대 감도 500 nm
스트레인 게이지풀 브리지, 정격 출력 1 mV/V, 브리지 전압 3 V
아날로그 입력4 또는 8채널, 12 bit, 0 ~ 20 mA, 4 ~ 20 mA, 0 ~ 3 V부터 0 ~ 48 V까지 선택
제어 단자경보 출력, 기록 시작·정지 입력, 3 V 전압 출력
K형 열전대 커넥터-200 ~ +1350 °C(센서 별도)
메모리1,000,000개 이상
저장 주기초당 1회 ~ 12시간마다 1회
화면·표시OLED 컬러 96 × 64 px, LED 청색(기록), 적색(경보), 황색(배터리)
키 버튼디스플레이, WiFi, 기록 켜기·끄기
연결USB, 2.4 GHz WiFi IEEE 802.11 b/g/n, WPA2
전원USB 충전 리튬 폴리머 배터리
사용 조건-20 ~ +65 °C
보관 조건+5 ~ +45 °C, 10 ~ 95 %RH(비응축)
소프트웨어MSR PC 소프트웨어, MSR WLAN Dashboard, Viewer, MSR LocalCloud(자체 서버), MSR SmartCloud, LabVIEW 컴포넌트

활용 분야

WiFi 전송이 필요한
기록 현장

  • 보관·기후 감시 — 창고와 보관실의 온습도를 장기간 기록합니다.
  • 운송·생산 라인 — 이동 중 환경이나 라인 조건을 기록해 이상 구간을 추적합니다.
  • 연구 기록 — 실험 환경 데이터를 장기간 모아 분석 자료로 정리합니다.
  • 원격 확인 — WiFi로 보낸 값을 자체 서버나 클라우드에서 확인합니다.

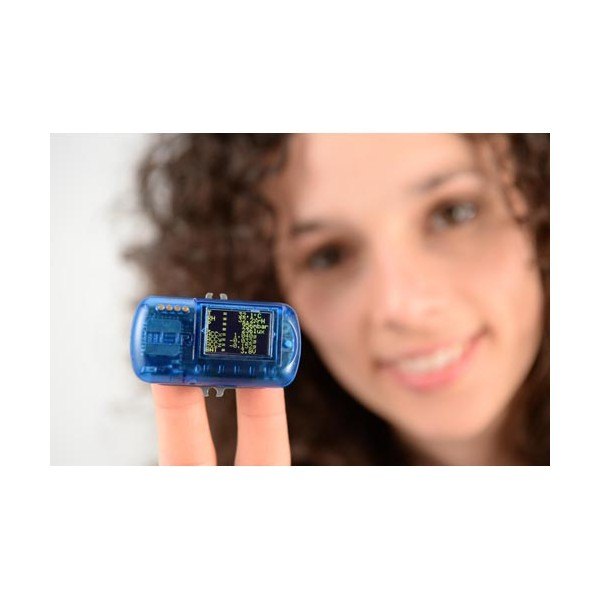

MSR145W2D (WiFi) - 손에 쥔 소형 로거의 화면과 크기 모습
손에 쥔 소형 로거의 화면과 크기 모습

선택 가이드

하우징 조건별
권장 구성

이럴 때권장 구성선택 이유
물이 닿지 않는 곳에서 가볍게 사용할 때표준 IP60 230 mAh가장 가벼운 27 g 구성입니다.
물이 닿는 곳에서 사용할 때방수 IP67 230 mAh밀봉 하우징으로 보호 등급이 IP67입니다.
오래 기록하려고 배터리를 키울 때900 mAh 하우징배터리 용량이 230 mAh 대비 커집니다.

구성·옵션

하우징과 외부 센서
구성표

하우징배터리·크기·무게
표준 IP60230 mAh, 35 × 17 × 57 mm, 약 27 g
표준 IP60 900 mAh900 mAh, 35 × 25 × 57 mm, 약 43 g
방수 IP67230 mAh, 35 × 17 × 57 mm, 약 36 g
방수 IP67 900 mAh900 mAh, 35 × 25 × 57 mm, 약 62 g
외부 센서FlexSensor 최대 5개, 4 또는 8 아날로그 입력

온도 감시

교정 주기와
KOLAS 안내

온도와 습도 채널은 사용 기준과 교정 주기에 맞춰 관리하며, 습도 정확도는 %RH 구간과 온도 조건을 함께 읽어 교정 계획에 반영합니다. 교정은 KOLAS 인정 범위에 해당하는 채널인지 (주)테솔이 확인해 안내합니다.

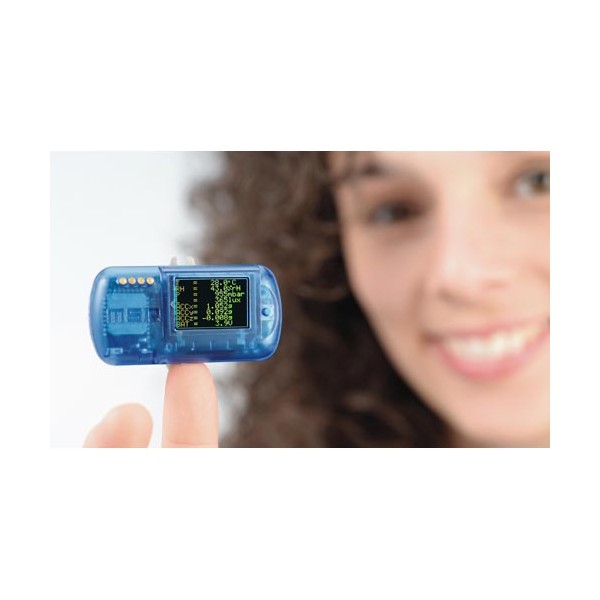

MSR145W2D (WiFi) - 손가락 위에 올린 소형 로거의 크기 비교 모습
손가락 위에 올린 소형 로거의 크기 비교 모습
