MSR147W2D (WiFi) 데이터로거

MODEL: MSR147W2D (WiFi)
브랜드: MSR

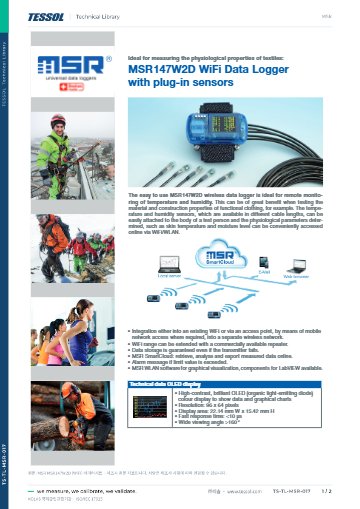

제품 자료: 데이터시트

MSR 전체 제품 Short Form 카탈로그(한글)

제품문의 구매하기

가기 어려운 지점의 온습도를
WiFi로 원격 수집하는 로거

MSR MSR147W2D WiFi 데이터로거 (플러그인 온습도 센서)

견적 받기

MSR 국내 정식 공급 파트너

MSR MSR147W2D는 교정 데이터를 내장한 플러그인 온습도 센서를 5개까지 연결하고 기존 무선랜으로 서버에 전송하는 WiFi 온습도 데이터로거(WLAN Logger)입니다. 현장에 자주 가기 어려운 지점의 온도와 습도를 ±0.1 °C, ±2 % RH 정확도로 원격 수집합니다.

데이터는 고객사 서버의 MSR LocalCloud 또는 MSR SmartCloud에 올라가며 로거 메모리에도 1,000,000 측정값 이상이 남습니다. MSR147WD와 같은 센서를 사용하는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

WiFi

기존 무선랜 또는 액세스 포인트 연결

5포트

플러그인 온습도 센서 연결

1,000,000개+

로거 메모리 측정값 저장량

LocalCloud

고객사 서버에 직접 설치

특징

서버로 전송하고
끊겨도 보존하는 구조

핵심 특징	현장에서 달라지는 점
WiFi 전송	기존 무선랜이나 액세스 포인트에 연결해 PC 없이 측정값이 서버로 올라갑니다.
자체 서버 LocalCloud	고객사 서버에 설치하므로 측정 데이터가 사내망 밖으로 나가지 않습니다.
MSR SmartCloud 선택	온라인에서 데이터를 검색·분석하고 내보낼 수 있어 서버 설치 없이 시작할 수 있습니다.
한계값 경보	한계값을 넘으면 경보 메시지가 전송돼 현장에 가기 전에 이상 지점을 파악합니다.
전송 끊김 시 메모리 보존	WiFi나 송신부에 문제가 생겨도 로거 메모리에 측정값이 남아 기록 공백이 생기지 않습니다.
상용 리피터 확장	무선랜 거리가 멀면 리피터로 연결 범위를 넓혀 시험실 구석까지 설치할 수 있습니다.

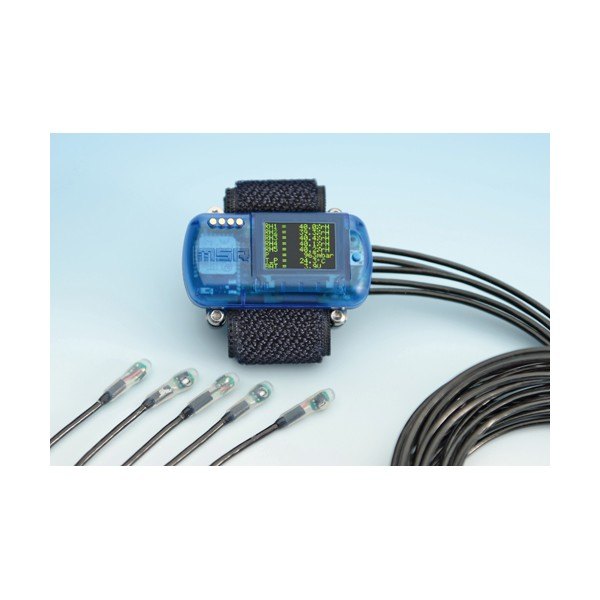

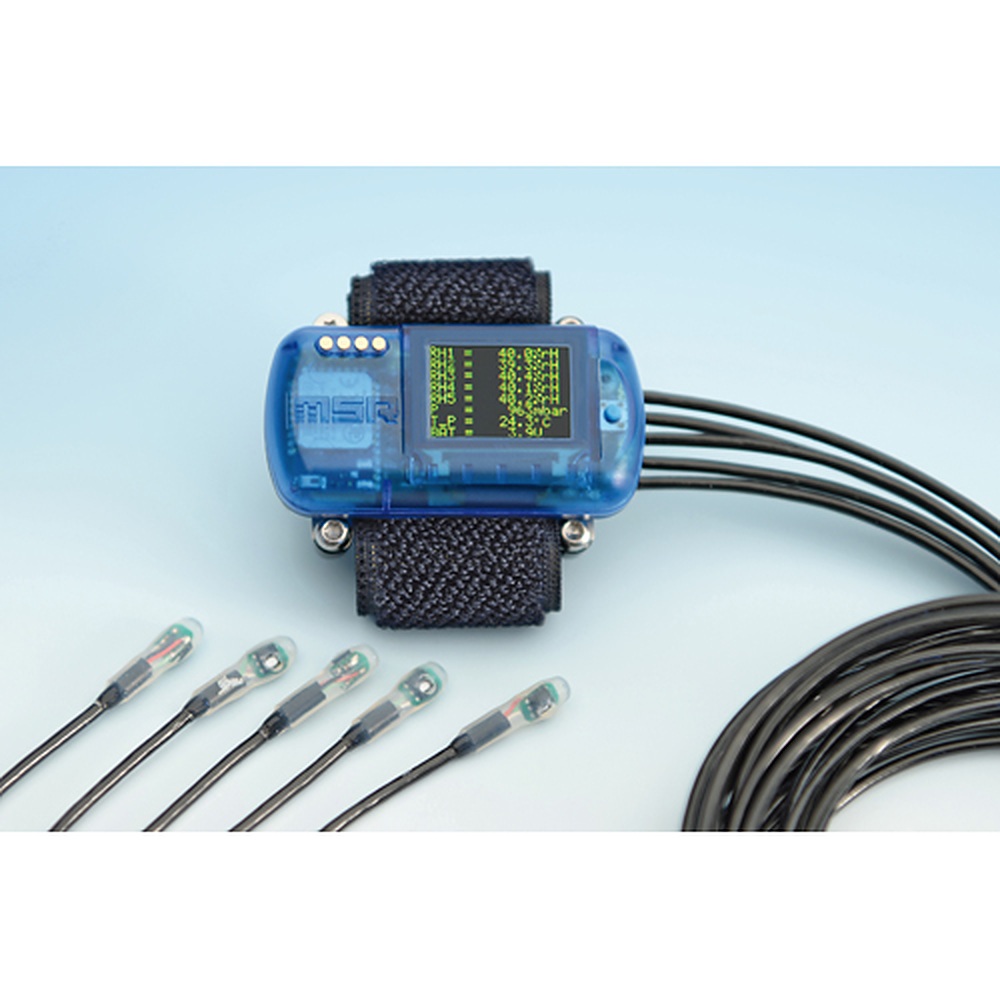

손목 밴드형 데이터로거와 센서 케이블 모습

네트워크

서버 구성과
연결 범위 설계

데이터 수집 경로는 두 가지입니다. 사내 데이터 보관 규정이 엄격하면 MSR LocalCloud를 고객사 서버에 설치하고 MSR WLAN LocalViewer로 그래프를 확인하며, 서버 운영 부담을 줄이려면 MSR SmartCloud로 올립니다. 어느 경로든 PC, 태블릿, 스마트폰에서 온라인으로 검색하고 파일로 저장합니다.

로거 키 버튼은 화면, WiFi 모듈, 기록을 각각 켜고 끕니다. 센서는 0.20 m, 1.00 m, 1.60 m 케이블로 연결하며 기본 검은 케이블은 +75 °C, 흰 케이블은 +200 °C까지 견딥니다. LabVIEW 연동 컴포넌트도 사용할 수 있습니다.

서버에서 보는 온습도 이력

MSR WLAN 소프트웨어가 측정값을 그래프로 보여 주고 한계값 초과 시 경보를 전달합니다. 로거 하우징은 147W2DB25 IP60(35 × 17 × 57 mm, 약 27 g)과 147W2DB26 IP67(약 36 g) 두 종입니다.

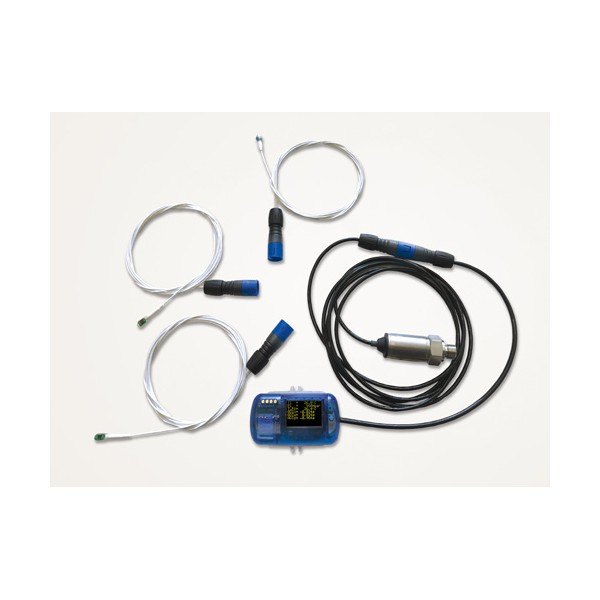

데이터로거 본체와 여러 센서 프로브 구성품

사용 방법

MSR147W2D
WiFi 전송과 LocalCloud 설정

MSR147W2D는 USB로 PC에 연결해 MSR PC Software(Windows 7 이상)의 Setup에서 측정 간격과 WLAN/WiFi 접속 정보를 설정합니다. 이후 로거가 무선랜으로 사내 서버의 MSR LocalCloud나 MSR SmartCloud에 측정값을 보내고, 그래프는 MSR WLAN LocalViewer에서 확인합니다.

소프트웨어·도구	하는 일
MSR PC Software (Setup · Reader · Viewer · Online)	측정 간격과 WLAN/WiFi 설정, USB 판독, 그래프 분석
MSR WLAN LocalViewer	WiFi로 받은 측정 데이터를 그래프로 표시(Windows·Linux)
MSR LocalCloud	사내 서버에 측정값 저장(PostgreSQL·CSV), TCP·MQTT 전달
MSR SmartCloud	웹 브라우저 열람, 한계값 초과 시 e-mail 경보, PDF 보고서

처음 연결하는 순서

순서	할 일
1	MSR PC 소프트웨어를 설치한 뒤 MSR147W2D를 USB 케이블로 PC에 연결해 충전하세요.
2	Setup에서 센서별 측정 간격을 정하고, WLAN/WiFi 항목에 사용할 무선랜 정보를 입력합니다.
3	Start immediately를 선택하고 Write basic settings와 Start를 차례로 누르면 기록이 시작됩니다.
4	로거의 파란 버튼으로 화면을 켜고 WiFi가 나올 때까지 누르고 있다가, 다시 눌러 Start에서 놓으면 무선랜에 접속합니다.
5	데이터를 사내에 두려면 같은 네트워크의 서버 PC에 MSR LocalCloud를 설치하고, 외부 클라우드를 사용하려면 SmartCloud 계정을 만들어 활성화 키로 로거를 등록하세요.
6	MSR WLAN LocalViewer나 SmartCloud에서 측정값 그래프를 확인하고, 로거 메모리의 기록은 USB로 연결해 Reader로 내려받습니다.

MSR LocalCloud 시험용 배치 파일

명령	하는 일
edb.bat	받은 측정값을 내장 PostgreSQL 데이터베이스에 저장
csv.bat	받은 측정값을 CSV 파일로 저장
tcp.bat	받은 측정값을 TCP로 전달(수신 측 예: 터미널 프로그램 PuTTY)
mqtt.bat	받은 측정값을 공개 MQTT 브로커 HiveMQ로 전달

LocalCloud에 포함된 Windows용 예제 구성입니다. 다른 저장·전달 방식은 LocalCloud의 help 파라미터로 전체 옵션을 확인한 뒤 설정하세요.

MSR WLAN LocalViewer는 MSR PC 소프트웨어로 로거를 먼저 설정해 둔 상태에서 사용합니다. LocalCloud를 설치한 서버 PC는 들어오는 값을 바로 받을 수 있도록 항상 켜 두세요.

사양

WiFi 전송과
센서 5포트 사양

항목	사양
입력	플러그인 온도 또는 온습도 센서 연결 5개(IP60), 케이블 0.20 / 1.00 / 1.60 m
센서 케이블	검은색 Ø 2.2 mm +75 °C까지 · 흰색 Ø 1.2 mm +200 °C까지
온도 (FT9.3)	−40…+125 °C · ±0.1 °C (−25…+55 °C), ±0.3 °C (−40…+125 °C) · 1/s ~ 12시간마다
습도 (FH3.3)	0…100 % RH · ±2 % RH (10…80 %, +25 °C), ±3 % (80…100 %)
내장 옵션	기압 P5 10…2000 mbar abs. ±2 mbar, 3축 가속도 ±15 g
메모리	1,000,000 측정값 이상, 송신부 고장 시에도 데이터 보존
WiFi	기존 WiFi 또는 액세스 포인트에 연결 · 상용 리피터로 거리 확장
서버·클라우드	MSR LocalCloud (자체 서버) 또는 MSR SmartCloud, MSR WLAN LocalViewer · 한계값 초과 시 경보 메시지
화면	OLED 컬러 96 × 64, 표시 영역 22.14 × 15.42 mm, 응답 10 µs 미만, 시야각 160° 초과
키 버튼	화면, WiFi 모듈, 기록의 켜기·끄기 전환
하우징·전원	147W2DB25 IP60 (35 × 17 × 57 mm, 약 27 g) 또는 147W2DB26 IP67 (약 36 g) · Li-Po 230 mAh, USB 충전
작동·저장 조건	작동 −20…+65 °C · 저장 +5…+45 °C(배터리에 이상적), 습도 10…95 % RH, 결로 없음
버튼·LED	북마크 설정, 기록 시작 · 중지 · 파란색 기록, 빨간색 알람, 노란색 충전
인터페이스	USB · WiFi
데이터 접근	PC · 태블릿 · 스마트폰에서 온라인 검색 · 내보내기
소프트웨어	MSR Setup, Reader, Viewer, Online 소프트웨어, MSR WLAN LocalViewer, LabVIEW 컴포넌트 · Windows 7 이상
표준 규격	EU RoHS · WEEE 준수

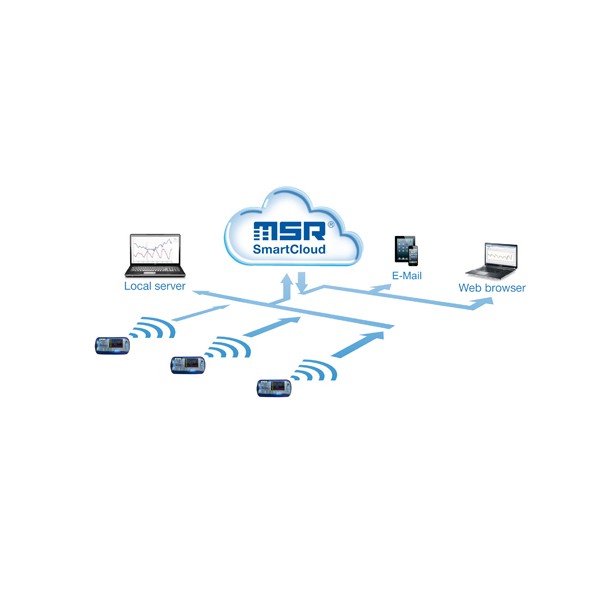

무선 데이터로거와 클라우드 연결 구성도

활용 분야

원격 수집이
필요한 현장

사내 서버 운영 — LocalCloud로 측정 데이터를 사내망 안에서 관리합니다.
시험실·설비 구석 — 자주 가기 어려운 지점의 온습도를 원격으로 확인합니다.
기능성 의류 시험 — 여러 센서를 부착한 피험자의 온습도를 멀리서 기록합니다.
보관 공간 감시 — 온습도 이탈을 경보 메시지로 받습니다.

선택 가이드

서버 보관 방식으로
고르는 로거

이럴 때	권장 모델	선택 이유
데이터를 사내 서버에 보관할 때	MSR147W2D (LocalCloud)	고객사 서버에 설치해 사내망 안에서 운영합니다.
외부 클라우드에 올릴 때	MSR147W2D (SmartCloud)	온라인에서 검색·분석하고 내보낼 수 있습니다.
WiFi 없이 근거리 Bluetooth로 받을 때	MSR147WD	Bluetooth 5 앱 연결로 최대 50 m 거리에서 값을 받습니다.
액체 압력이나 열전대가 필요할 때	MSR145WD	외부 입력과 센서 조합 폭이 넓습니다.

구성·옵션

하우징과
소프트웨어 구성

147W2DB25 — IP60 하우징, 35 × 17 × 57 mm, 약 27 g입니다.
147W2DB26 — IP67 하우징, 35 × 17 × 57 mm, 약 36 g입니다.
플러그인 온습도 센서 — 케이블 0.20 / 1.00 / 1.60 m 중 선택합니다.
MSR LocalCloud(고객사 서버 설치), MSR WLAN LocalViewer — 소프트웨어 구성입니다.
상용 WiFi 리피터 — 연결 거리를 늘릴 때 별도로 준비합니다.

MSR147W2D와 함께 보는
온습도 로거

MSR147W2D는 WiFi에 어떻게 연결합니까?
기존 WiFi나 액세스 포인트에 연결합니다. 거리가 멀면 상용 리피터로 범위를 늘립니다.
WiFi가 끊기면 데이터가 사라집니까?
사라지지 않습니다. 로거 메모리에 1,000,000 측정값 이상 저장되고 송신부가 고장 나도 데이터는 남습니다.
MSR147WD와 무엇이 다릅니까?
센서와 측정 범위는 같습니다. MSR147WD는 Bluetooth와 앱으로, MSR147W2D는 WiFi와 LocalCloud로 데이터를 모읍니다.
MSR147W2D는 센서를 바꾸면 다시 교정해야 합니까?
다시 교정하지 않습니다. 교정 데이터가 센서 안에 있으며, 교정이 필요하면 (주)테솔의 KOLAS 인정 범위 안에서 안내해 드립니다.
센서는 몇 개까지 연결할 수 있습니까?
플러그인 온도 또는 온습도 센서를 최대 5개까지 연결할 수 있습니다. 케이블은 0.20, 1.00, 1.60 m 중에서 선택합니다.
