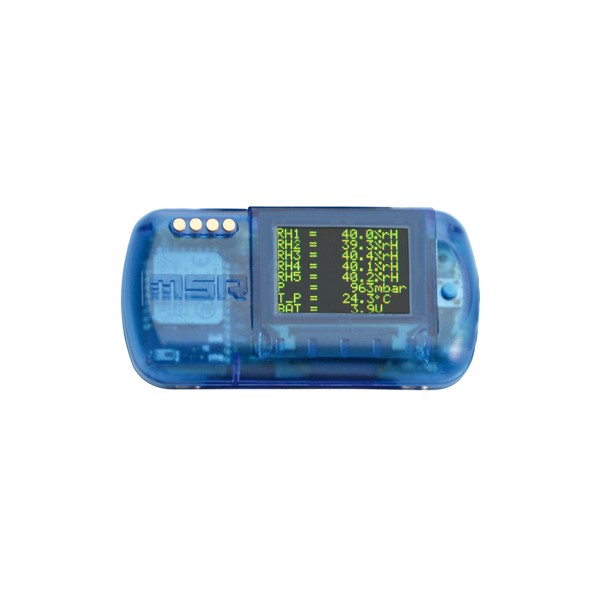

MSR147WD (BLE) 데이터로거

MODEL: MSR147WD (BLE)
브랜드: MSR

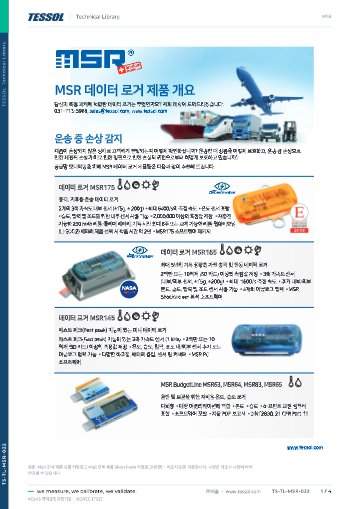

제품 자료: MSR 전체 제품 Short Form 카탈로그(한글)

MSR 전체 제품 Short Form 카탈로그(한글)

제품문의 구매하기

센서를 바꿔도 교정이 이어지는
블루투스 온습도 로거

MSR MSR147WD Bluetooth 데이터로거 (플러그인 온습도 센서)

견적 받기

MSR 국내 정식 공급 파트너

MSR MSR147WD는 교정 데이터를 내장한 플러그인 온습도 센서를 최대 5개 연결하고 Bluetooth 5로 값을 전송하는 무선 온습도 데이터로거(BLE Logger)로, 온도 ±0.1 °C와 습도 ±2 % RH 정확도로 여러 지점을 한 대로 기록합니다.

센서를 꽂으면 로거가 자동으로 인식하고, 교정 값이 센서 안에 저장되어 있어 센서를 바꿔도 교정 상태가 그대로 이어집니다. 앱으로 기록을 시작·중지하고 최대 50 m 거리에서 값을 받는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

5포트

플러그인 센서 연결(IP60)

±0.1 °C

FT9.3 온도 정확도(−25…+55 °C)

Bluetooth 5

앱 연결 최대 50 m

1,000,000개+

측정값 저장량

특징

센서를 바꿔도
교정이 이어지는 구조

핵심 특징	현장에서 달라지는 점
5포트 플러그인 센서	온도 또는 온습도 센서를 자동 인식하므로 측정 지점 추가와 이동에 설정 작업이 거의 필요 없습니다.
센서 내장 교정 데이터	센서를 교체해도 교정값이 센서와 함께 이동해 센서 단위로 교정 주기를 관리합니다.
FT9.3 정밀 온도	−25…+55 °C 범위에서 ±0.1 °C 정확도로 측정하므로 소형 시험 챔버와 재료 시험의 작은 온도 편차까지 구분합니다.
Bluetooth 5 앱 연동	MSR DataLogger 앱으로 측정 현장 가까이에서 값을 받고 기록을 제어합니다.
OLED 컬러 화면	값과 그래프를 로거 본체에서 바로 읽어 PC 없이 현장 상태를 확인합니다.
경보와 클라우드 전송	한계값을 넘으면 알람이 울리고 BLE 기지국을 거쳐 MSR SmartCloud로 전달됩니다.

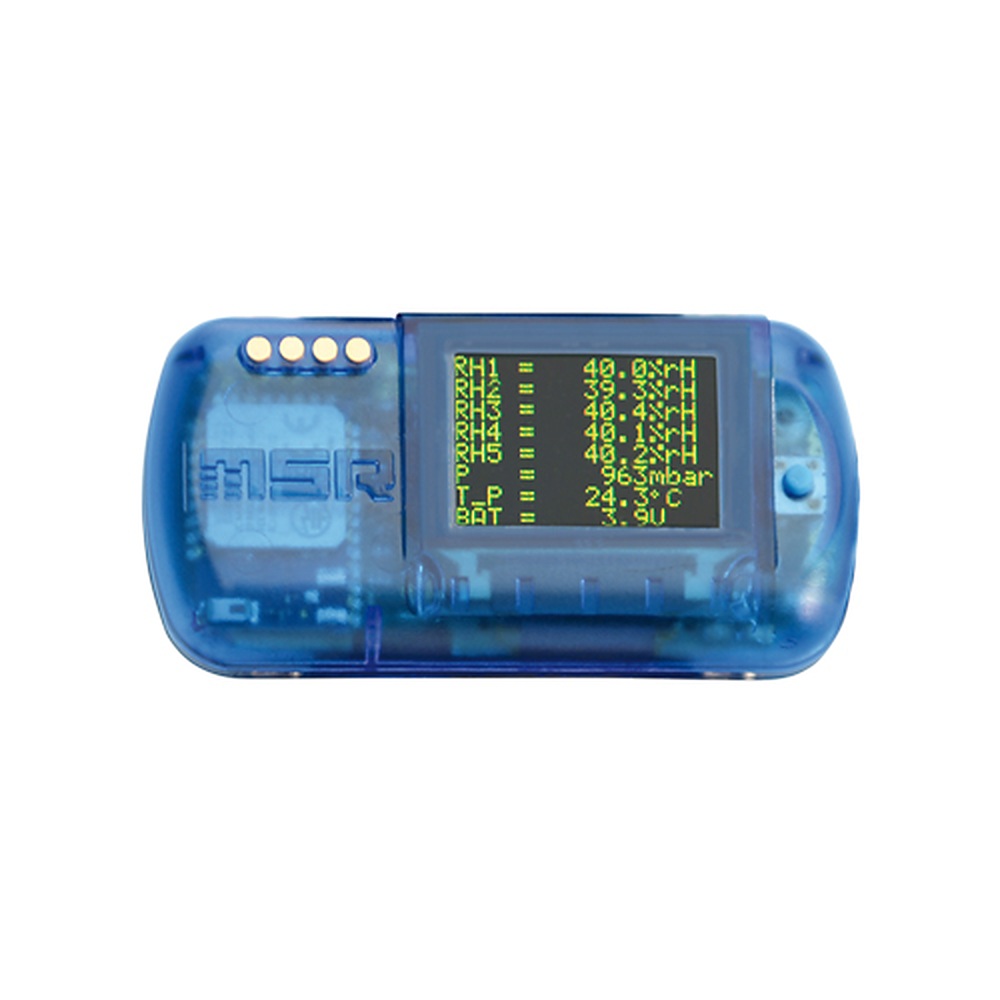

표시창에 측정값이 나타난 투명 파란색 데이터로거

센서 구성

플러그인 센서의
구성과 케이블 선택

센서 케이블은 0.20 m, 1.00 m, 1.60 m 세 가지입니다. 기본 검은 케이블(Ø 2.2 mm)은 +75 °C까지, 흰 케이블(Ø 1.2 mm)은 +200 °C까지 견디므로 고온 구간에는 흰 케이블을 선택하세요. 로거 본체 내장 옵션으로 기압 P5와 3축 가속도 ±15 g를 더하는 구성도 있습니다.

여러 로거의 측정값은 하나의 기록으로 병합됩니다. 지점이 5곳을 넘는 시험에서는 로거를 늘려 같은 앱에서 함께 관리하세요.

본체에서 바로 읽는 OLED 화면

96 × 64 화소 컬러 OLED의 표시 영역은 22.14 mm × 15.42 mm이고 응답 시간은 10 µs 미만, 시야각은 160°를 넘습니다. 현장에서 PC를 열지 않고도 값과 그래프를 바로 읽을 수 있습니다.

사용 방법

MSR147WD
플러그인 센서와 앱 연결 순서

MSR147WD는 USB로 PC에 연결해 MSR PC Software(Windows 7 이상)의 Setup으로 설정하고, Bluetooth Low Energy로 MSR DataLogger 앱에 연결해 현장에서 값을 확인합니다. BLE 기지국 N10115를 두면 여러 로거의 데이터를 MSR SmartCloud로 모읍니다.

소프트웨어·도구	하는 일
MSR PC Software (Setup · Reader · Viewer · Online)	센서별 측정 간격 설정, 기록 내려받기, 그래프 분석
MSR DataLogger App	실시간 값 확인, 기록 시작·정지, SmartCloud 전송(Android 4.4 이상, iPhone 4S 이상, iPad 3 이상)
MSR SmartCloud	온라인 데이터 관리와 경보 설정
BLE 기지국 N10115	여러 로거의 데이터를 BLE/LAN으로 SmartCloud에 전달

처음 연결하는 순서

순서	할 일
1	MSR PC 소프트웨어를 설치하고 MSR147WD를 USB 케이블로 PC에 연결하세요.
2	Setup에서 사용할 센서마다 측정·기록 간격(예: 1s)을 정하고 Start immediately를 선택합니다.
3	Write basic settings로 설정을 전송하고 Start를 누르면 파란색 LED가 5초마다 깜박이며, 이때부터 USB를 분리해도 됩니다.
4	센서를 바꿀 때는 ESD 보호 구역에서 버튼으로 화면을 켜고 Sensors가, 이어서 Change가 나올 때까지 길게 눌러 센서 전원을 끊은 뒤 교체하세요.
5	DataLogger 앱을 실행하고 로거 버튼을 BLE가 표시될 때까지 누르고 있으면 앱과 연결되며, SmartCloud에 로거를 등록했다면 앱의 Transfer to Cloud로 데이터를 올립니다.
6	전체 기록은 USB로 다시 연결해 Reader로 내려받고 Viewer에서 그래프로 분석합니다.

센서를 교체한 뒤에는 커넥터의 검은 표시를 맞춰 끼우고 버튼을 눌러 리셋하세요. Bluetooth로는 진행 중이거나 마지막 기록만 읽히므로 새 기록을 시작하기 전에 필요한 기록을 USB로 내려받아 두세요.

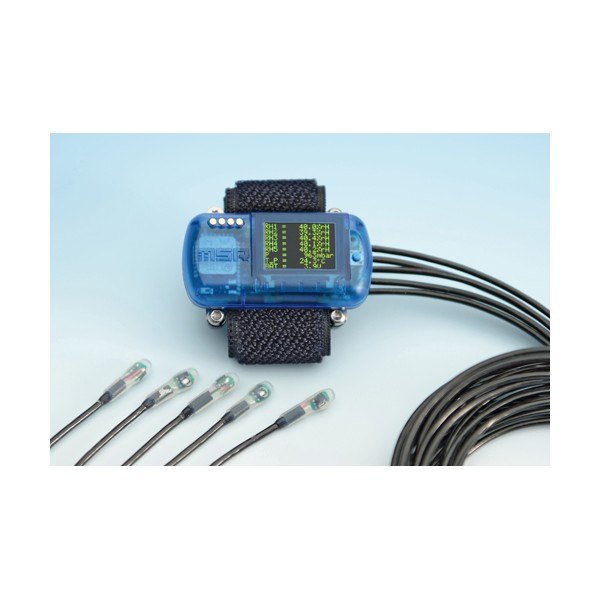

암 밴드에 로거를 달고 여러 센서를 연결한 모습

사양

센서 5포트와
Bluetooth 사양

항목	사양
입력	플러그인 온도 또는 온습도 센서 연결 5개(IP60), 케이블 0.20 / 1.00 / 1.60 m, 자동 인식
센서 케이블	검은색 Ø 2.2 mm +75 °C까지 · 흰색 Ø 1.2 mm +200 °C까지
온도 (FT9.3)	−40…+125 °C · ±0.1 °C (−25…+55 °C), ±0.3 °C (−40…+125 °C) · 1/s ~ 12시간마다
습도 (FH3.3)	0…100 % RH · ±2 % RH (10…80 %, +25 °C), ±3 % RH (80…100 %, +25 °C)
내장 옵션	기압 P5 10…2000 mbar abs. ±2 mbar (750…1100 mbar, +25 °C), 3축 가속도 ±15 g
메모리	1,000,000 측정값 이상
무선	Bluetooth Low Energy (Bluetooth 5 Smart), 2.4 GHz, 최대 50 m · MSR DataLogger 앱, BLE 기지국 N10115 경유 MSR SmartCloud
화면	OLED 컬러 96 × 64, 표시 영역 22.14 × 15.42 mm, 응답 10 µs 미만, 시야각 160° 초과 · 값과 그래프 표시
하우징·전원	147WDB25 IP60 (35 × 17 × 57 mm, 약 27 g) 또는 147WDB26 IP67 (약 36 g) · Li-Po 230 mAh, USB 충전
소프트웨어	MSR PC Software (Windows 7 이상)
동작 온도	−20…+65 °C
버튼	북마크 설정, 기록 시작 · 중지
LED	파란색 기록, 빨간색 알람, 노란색 배터리 충전
인터페이스	USB
경보	한계값 초과 시 알람, MSR SmartCloud로 전송
저장 조건	+5…+45 °C(배터리에 이상적), 습도 10…95 % RH, 결로 없음
표준 규격	EU RoHS · WEEE 준수

활용 분야

다지점 온습도를
기록하는 현장

기능성 의류 시험 — 피험자의 여러 부위에 센서를 부착해 피부 온도와 습도를 기록합니다.
재료 시험 — 시험편 주변 여러 지점의 온습도를 동시에 수집합니다.
설비 주변 — 여러 지점의 온도 변화를 기록합니다.
보관 공간 — 온습도 변화를 앱으로 확인하고 경보를 받습니다.

선택 가이드

연결 방식과 입력으로
고르는 MSR 로거

이럴 때	권장 모델	선택 이유
센서 5개 이하를 앱으로 읽을 때	MSR147WD	Bluetooth 5로 앱과 연결하고 센서 교정이 이어집니다.
데이터를 사내 서버나 WiFi로 올릴 때	MSR147W2D	WiFi로 LocalCloud 또는 SmartCloud에 전송합니다.
액체 압력, 열전대, 아날로그 입력이 필요할 때	MSR145WD	외부 입력과 센서 조합 폭이 넓습니다.

구성·옵션

하우징과
센서 구성

147WDB25 — IP60 하우징, 35 × 17 × 57 mm, 약 27 g입니다.
147WDB26 — IP67 하우징, 35 × 17 × 57 mm, 약 36 g입니다.
플러그인 온습도 센서 — 케이블 0.20 / 1.00 / 1.60 m 중 선택합니다.
MSR PC Software — 무료로 설치하며 Windows 7 이상에서 동작합니다.

MSR147WD와 함께 보는
온습도 로거

센서를 바꾸면 다시 교정해야 합니까?
다시 교정하지 않습니다. 교정 데이터가 센서 안에 있어 로거가 자동으로 읽으며, 교정 주기는 센서별로 관리합니다.
WiFi로 사용하는 모델도 있습니까?
네, MSR147W2D가 있습니다. 같은 플러그인 센서를 사용하고 WiFi로 데이터를 전송합니다.
센서 케이블은 몇 도까지 견딥니까?
기본 검은 케이블(Ø 2.2 mm)은 +75 °C까지입니다. 흰 케이블(Ø 1.2 mm)은 +200 °C까지 견딥니다.
MSR147WD와 MSR145WD는 무엇이 다릅니까?
MSR147WD는 플러그인 온습도 센서 5개에 맞춘 구성입니다. 액체 압력, 열전대, 아날로그 입력이 필요하면 MSR145WD를 선택하세요.
MSR147WD 센서 교정은 어떻게 안내받을 수 있습니까?
KOLAS 인정 범위에 해당하는지 (주)테솔이 확인해 교정 방법을 안내합니다. 온도·습도 센서별로 교정점을 정합니다.
