MSR MSR160 4채널 아날로그 입력 데이터로거

견적 받기

MSR 국내 정식 공급 파트너

MSR MSR160은 0…20 mA와 4…20 mA 전류, 0…48.0 V까지의 전압 트랜스미터 신호를 4채널·12 bit로 기록하는 아날로그 입력 데이터로거(Analog Input Logger)입니다. 채널당 최대 1000/s로 시험 차량과 설비의 센서 출력을 연속 수집합니다.

다중 출력 스위칭 전원을 내장해 연결한 센서에 로거가 직접 전원을 공급하며, 메모리는 2,000,000 측정값 이상입니다. 39 × 23 × 72 mm 알루미늄 하우징의 이 로거는 (주)테솔이 국내에 공식 공급합니다.

4채널

12 bit 아날로그 입력

1000/s

채널당 최대 측정 속도

0…48 V

전압 입력 범위 선택

10억개+

microSD 슬롯 사용 시 측정값 저장량

특징

4채널 신호를
한 기록으로 수집

핵심 특징현장에서 달라지는 점
4채널 독립 입력전류와 전압 트랜스미터를 채널별로 연결하므로 압력·CO2·pH 신호를 한 로거에서 같은 시각에 대조합니다.
입력 범위 11종0…20 mA부터 0…48.0 V까지 용도에 맞춰 선택하므로 트랜스미터마다 별도 변환기를 두지 않습니다.
채널당 1000/s빠른 신호 변화도 놓치지 않고 저장해 시험 차량의 과도 구간을 해석합니다.
센서 전원 내장다중 출력 스위칭 전원이 연결 센서에 전원을 공급해 외부 전원 배선이 줄어듭니다.
추가 센서 구성온도·습도·기압·자세·조도 센서를 더해 신호와 환경 조건을 함께 기록합니다.
IP60·IP67 하우징기본형과 밀봉형 중에서 설치 환경에 맞춰 고르며 물이 튀는 곳에는 밀봉형을 사용합니다.

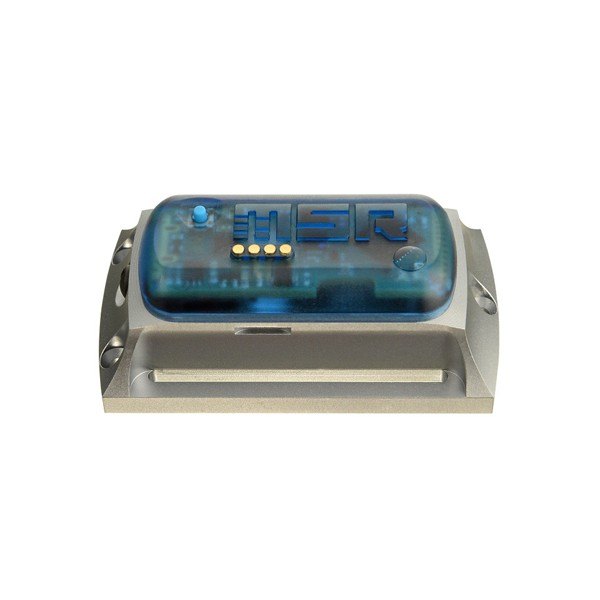

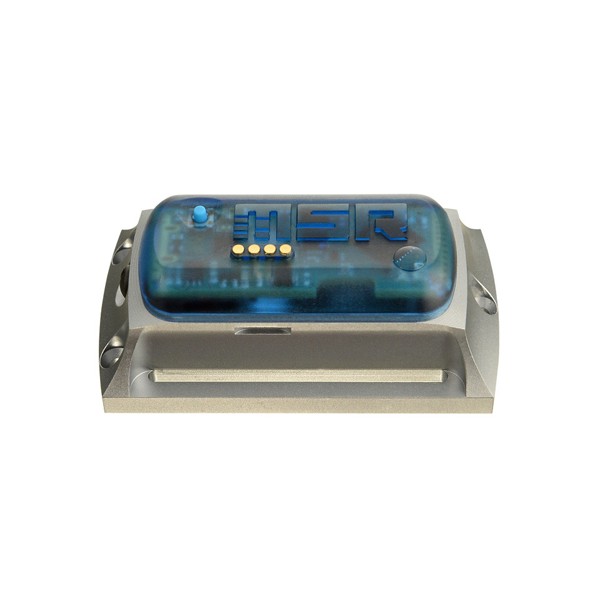

MSR160 - 투명 케이스와 메탈 마운트가 보이는 로거 본체
투명 케이스와 메탈 마운트가 보이는 로거 본체

입력 설계

신호 범위와
센서 전원 연결

입력 범위는 0…20 mA, 4…20 mA와 0…3.0 V, 0.5…4.5 V, 0…5.0 V, 1.0…6.0 V, 0…10.0 V, 0…12.0 V, 0…24.0 V, 0…36.0 V, 0…48.0 V 가운데 채널별로 정합니다. 4…20 mA 루프 트랜스미터는 로거의 센서 전원 출력을 그대로 사용하므로 별도 전원 장치 없이 구성합니다.

아날로그 입력의 정확도는 12 bit 분해능으로만 나타나므로 정확도 요건이 엄격한 측정에는 트랜스미터 쪽 사양을 기준으로 삼으세요. 경보 출력과 시작/정지 입력 단자로 외부 장비와 연동합니다.

시험 현장의 입력 배선

추가 센서는 내장으로 최대 5개(온도, 습도, 기압, 자세, 조도)를 구성하며 그중 2개까지 외장으로 바꿀 수 있습니다. 푸시 버튼은 용도에 맞게 기능을 설정하고, 리튬 폴리머 900 mAh 배터리는 USB로 충전합니다.

사용 방법

MSR160
아날로그 입력 기록 설정과 판독

MSR160은 USB로 PC에 연결해 MSR PC Software의 Setup에서 저장 간격과 입력별 기록 여부를 정하고, Reader로 내려받아 Viewer에서 분석합니다. microSD 카드에 기록한 데이터는 CARD Reader로 읽습니다.

소프트웨어·도구하는 일
Setup (MSR PC Software)저장 간격 t1과 입력·센서별 기록 여부 설정, 기록 시작
Reader로거의 Record를 PC로 내려받아 측정 파일 생성
Viewer측정 파일을 그래프로 분석하고 파일 메뉴에서 내보내기
CARD ReadermicroSD 카드의 측정 파일 읽기

처음 연결하는 순서

순서할 일
1MSR PC 소프트웨어를 설치하고 MSR160을 USB 케이블로 PC에 연결하세요.
2프로그램 선택 창에서 Setup을 더블클릭하고, 필요하면 로거가 연결된 PC 포트를 선택합니다.
3Main storage rate에 저장 간격 t1을 입력하고, Sensors 항목에서 각 입력을 t1 기록 또는 off로 정하세요.
4Start immediately를 선택하고 Write basic settings를 누르면 설정이 전송되며 기록이 시작됩니다.
5측정 후 USB로 다시 연결해 Reader를 실행하고, 측정 종료를 확인한 뒤 전송할 Record를 골라 OK를 누르세요.
6자동으로 열리는 Viewer에서 그래프로 분석하고 파일 메뉴에서 데이터를 내보내며, 측정이 여러 파일로 나뉘면 Next로 다음 파일을 엽니다.

microSD 카드를 장착하면 슬롯 위 녹색 LED가 약 2초 켜져 준비 상태를 알립니다. 카드의 파일은 지우지 말고, PC에서 CARD Reader를 실행해 Start를 누르거나 카드 리더로 읽으세요.

사양

4채널 입력과
센서 전원 사양

항목사양
아날로그 입력4개 · 0…20 mA, 4…20 mA, 0…3.0 V, 0.5…4.5 V, 0…5.0 V, 1.0…6.0 V, 0…10.0 V, 0…12.0 V, 0…24.0 V, 0…36.0 V, 0…48.0 V 중 선택
분해능12 bit
측정·저장 속도채널당 1000/s ~ 12시간마다
센서 전원·제어다중 출력 스위칭 전원 내장 · 경보 출력, 시작/정지 입력
추가 센서내장 최대 5개(온도, 습도, 기압, 자세, 조도), 그중 2개까지 외장
온도 (T9 / FT9)내장 −20…+65 °C, 외장 −40…+125 °C · ±0.1 °C (−25…+55 °C), ±0.3 °C (−40…+125 °C)
그 밖 센서습도 0…100 % ±2 % (10…80 %, +25 °C) · 기압 10…2000 mbar ±2 mbar 또는 0…14 bar ±50 mbar · 자세 ±15 g · 조도 0…83 000 lx
메모리2,000,000 측정값 이상 · microSD 슬롯 N10006 사용 시 10억 이상(IP60이 됨)
하우징·전원양극산화 알루미늄, 39 × 23 × 72 mm, 약 80 g, 160B7 IP60 또는 160B8 IP67 · 리튬 폴리머 900 mAh, USB 충전
소프트웨어MSR PC Software (Windows 7 / 8 / 10)
동작 온도−20…+65 °C
인터페이스USB
푸시 버튼기능 설정 가능
작동·저장 조건작동 −20…+65 °C · 저장 +5…+45 °C(배터리에 이상적), 습도 10…95 % RH, 결로 없음
표준 규격EU RoHS · WEEE 준수

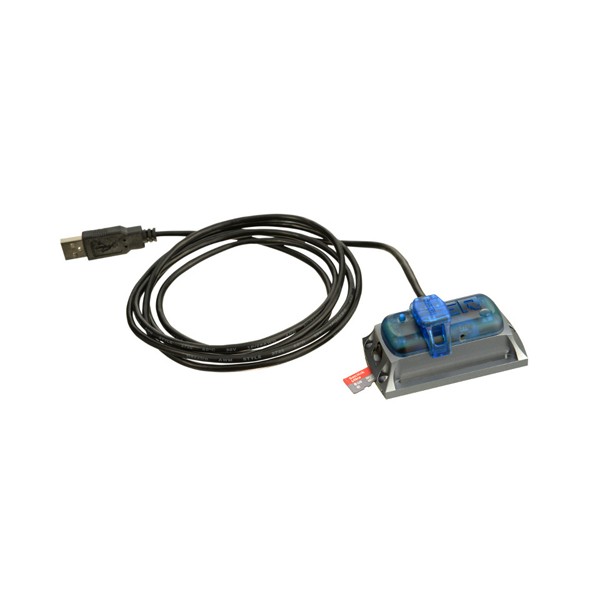

MSR160 - 본체와 USB 케이블을 연결한 구성
본체와 USB 케이블을 연결한 구성

활용 분야

트랜스미터 신호를
기록하는 현장

  • 자동차·철도 시험 — 시험 중 신호 변화를 채널별로 연속 기록합니다.
  • 수질·가스 트랜스미터 — CO2, pH, 전도도 트랜스미터 출력을 받아 기록합니다.
  • 압력 트랜스미터 — 설비 점검 중 압력 신호를 수집합니다.
  • 실외 에너지 설비 — 전류와 전압 값을 장기간 모읍니다.
  • 시험 차량·설비 내부 — 소형 하우징을 좁은 공간에 고정해 사용합니다.

선택 가이드

입력 채널 수와
표시 방식별 선택

이럴 때권장 모델선택 이유
트랜스미터 신호를 여러 채널로 받을 때MSR1604채널 12 bit 입력과 센서 전원을 내장했습니다.
화면에서 값을 바로 확인할 때MSR2554줄 LCD와 아날로그 입력 옵션을 갖추고 DIN 레일에 장착합니다.
여러 지점을 무선으로 모을 때MSR385WD무선 시스템 구성으로 다지점 데이터를 수집합니다.

구성·옵션

하우징과
메모리 옵션

  • 160B7 — 기본 IP60 하우징이며 캡슐화되지 않은 구조입니다.
  • 160B8 — 밀봉 IP67 하우징입니다.
  • microSD 슬롯 N10006 — 별매이며 메모리를 10억 이상으로 늘립니다.

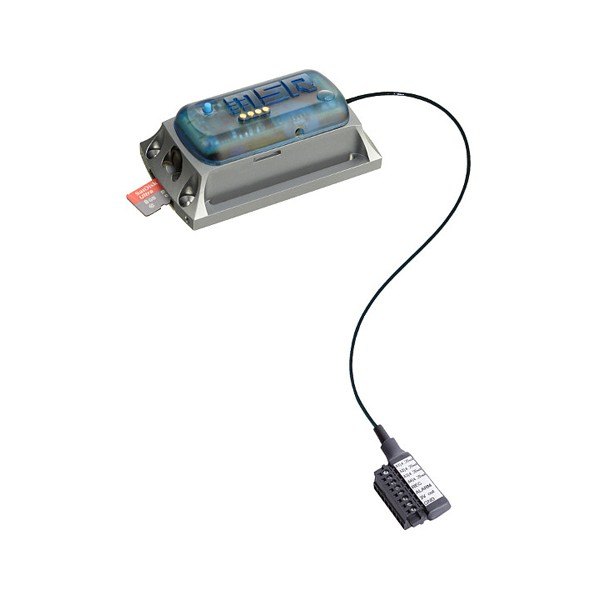

MSR160 - 본체에 센서 케이블을 연결한 구성
본체에 센서 케이블을 연결한 구성
