SpotSee microDL-200°C 극저온용 데이터로거 (액화질소)

MODEL: microDL-200°C
브랜드: SpotSee

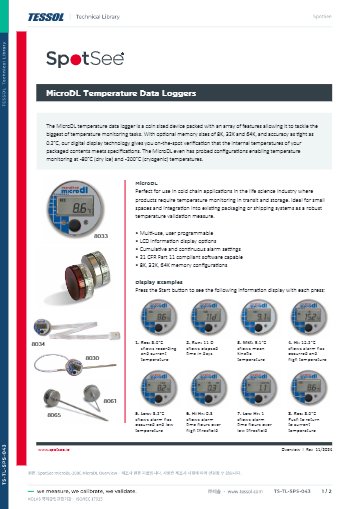

제품 자료: microDL-200C MicroDL Overview 데이터시트(영문)

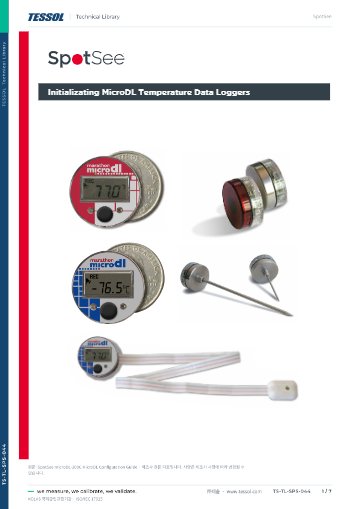

microDL-200C MicroDL Configuration Guide 사용 설명서(영문)

제품문의 구매하기

LN2 운송 구간의 온도를
−200 °C까지 남기는 로거

SpotSee microDL-200°C 액화질소 디스플레이 온도 로거

견적 받기

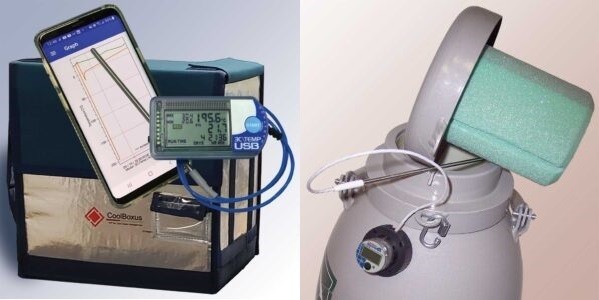

SpotSee microDL-200°C 액화질소 디스플레이 온도 로거는 외장 서미스터 프로브로 −200 ~ +72 °C를 측정하는 동전 크기 로거로, 세포치료제와 생물 제제를 LN2 드라이 시퍼로 옮길 때 온도 이력을 기록하고 도착 후 화면으로 확인합니다.

프로브만 시퍼 안에 넣고 본체는 냉매 밖에 두므로 시퍼를 열기 전에 MKT와 이탈 시간을 읽습니다. 32k 메모리에 약 32,000개 측정값을 저장하고 3 V 리튬 코인 전지 2개로 연속 약 2년 작동하며, 이 로거는 (주)테솔이 국내에 공식 공급합니다.

−200 ~ +72 °C

외장 서미스터 프로브

±1.0 °C

양 끝 범위 정확도

32k

측정값 저장

약 2년

연속 작동

특징

극저온을 기록하는
외장 프로브 구조

핵심 특징	현장에서 달라지는 점
−200 ~ +72 °C 외장 프로브	극저온부터 상온까지 한 프로브로 기록하므로 시퍼 반입과 반출 구간 전체가 남습니다.
극저온 정확도 ±1.0 °C	극저온 구간의 판정 기준이 분명하므로 운송 합격 기준을 세우기 쉽습니다.
MKT와 이탈 시간 표시	도착 후 화면에서 바로 읽어 수령 검수 시간이 짧아집니다.
32k 메모리	약 32,000개 측정값을 2초부터 설정한 간격으로 기록하므로 장기 운송도 한 번에 담습니다.
LED 알람	온도와 시간 기준 상·하한 알람을 LED로 표시해 이탈을 눈으로 확인합니다.
내부 시계 월 2분 이내	시계 오차가 작아 이탈 발생 시각을 운송 일정과 대조합니다.

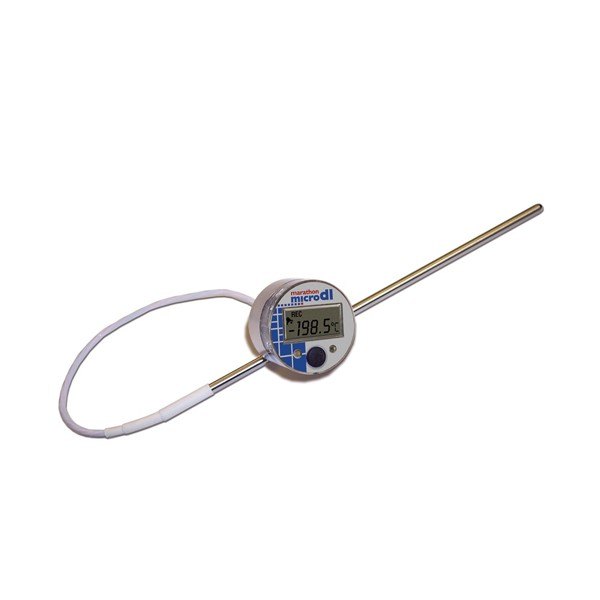

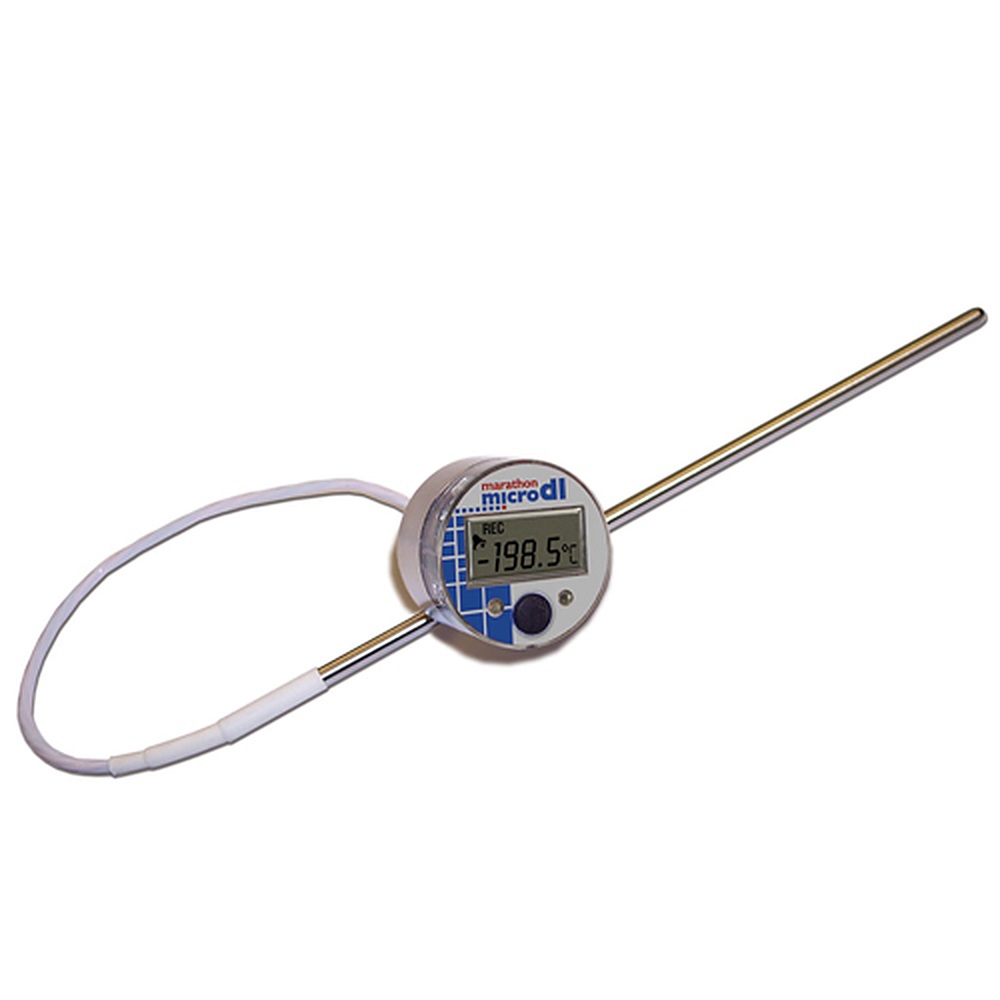

긴 탐침과 표시부가 연결된 데이터로거 모습

프로브 선택

시퍼 깊이에 맞춘
프로브 2종

프로브는 스테인리스 61 cm(Ø 3.49 mm)와 플렉시블 테플론 50.8 cm(스테인리스 팁 15.24 cm) 가운데 선택합니다. 시퍼 목의 폭과 깊이에 맞춰 고르고, 본체는 냉매 밖에 두는 방식이 극저온 프로브형 로거의 일반적인 설치 원칙입니다.

프로브만 시퍼 안으로

스테인리스 프로브는 단단해 위치를 고정하기 쉽고, 테플론 프로브는 휘어서 좁은 틈에 넣기 좋습니다. 줄기세포와 세포치료제, 바이오 의약품 운송에서는 도착 후 화면의 MKT와 이탈 시간을 확인하세요.

교정·소급

NIST 소급 정확도와
교정 일정

정확도는 0 ~ 20 °C에서 ±0.5 °C, 양 끝 범위에서 ±1.0 °C이며 NIST 소급 기준입니다. 극저온 구간은 이 값을 기준으로 판정선을 정하고, 교정 일정은 사용 빈도에 맞춰 잡으세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

사용 방법

microDL-200°C
LN2 운송 기록 판독 순서

microDL-200°C는 USB 1.1 리더 스테이션으로 PC와 연결하고 MDAS-Pro로 기록 조건을 설정하고 판독합니다. 도착 후에는 본체 화면으로 먼저 이력을 확인합니다.

소프트웨어·도구	하는 일
MDAS-Pro	기록 간격·경보 설정, 기록 판독과 분석
microDL USB 리더(USB 1.1)	로거를 올려 PC와 연결
21 CFR 소프트웨어(별도)	데이터베이스 기반 Part 11 대응 기록

처음 연결하는 순서

순서	할 일
1	microDL USB 리더를 PC의 USB 포트에 연결하세요.
2	PC에서 MDAS-Pro를 실행하고 로거를 리더에 올리세요.
3	기록 간격(2초~수개월)과 경보(시작 지연, 상·하한, 연속, 누적 이탈 시간)를 정해 로거에 기록하세요.
4	도착 후 start 버튼을 눌러 화면에서 온도 정보를 확인합니다.
5	상세 기록은 리더에 다시 올려 MDAS-Pro로 내려받아 확인합니다.

사양

−200 °C LN2 로거
상세 사양

항목	사양
모델 / 분류	microDL-200°C / 액화질소 디스플레이 온도 로거
센서 · 범위	외장 서미스터 프로브, −200 ~ +72 °C
정확도 (NIST 소급)	0 ~ 20 °C ±0.5 °C, 양 끝 범위 ±1.0 °C(−200 °C ±1.0 °C)
메모리 · 측정 간격	32k EEPROM(약 32,000), 2초부터 설정
화면	현재 온도, 경과 일수, MKT, 최대, 최소, 이탈 시간
경보	온도 · 시간 기준 상 · 하한 경보, LED
시계	월 2분 이내
전원	3 V 리튬 코인 전지 2개, 보관 수명 5년, 연속 약 2년
크기	Ø 2.86 cm × 1.9 cm
프로브	스테인리스 61 cm(Ø 3.49 mm) 또는 플렉시블 테플론 50.8 cm(스테인리스 팁 15.24 cm)
인터페이스	USB 1.1 리더 스테이션
소프트웨어	MDAS-Pro(Windows XP – 10), 21 CFR 소프트웨어(별도)
방수 · 인증	밀봉 패키지 IP66, CE
보증	12개월
MDAS-Pro 기능	요약 · 통계, 파일 관리, 메모 첨부, 확대, 경과 시간 · 기록 시각 보기, °C · °F · K 표시, 3D 보기

활용 분야

극저온 운송과
보관 검증

LN2 드라이 시퍼 운송 — 세포치료제와 생물 제제의 운송 기록을 남깁니다.
극저온 보관 검증 — 보관 구간의 온도 이력을 검증 자료로 활용합니다.
생물 제제 보관 — 극저온 보관 구간의 이탈 여부를 확인합니다.
도착 검수 — 도착하자마자 MKT와 이탈 시간을 읽습니다.

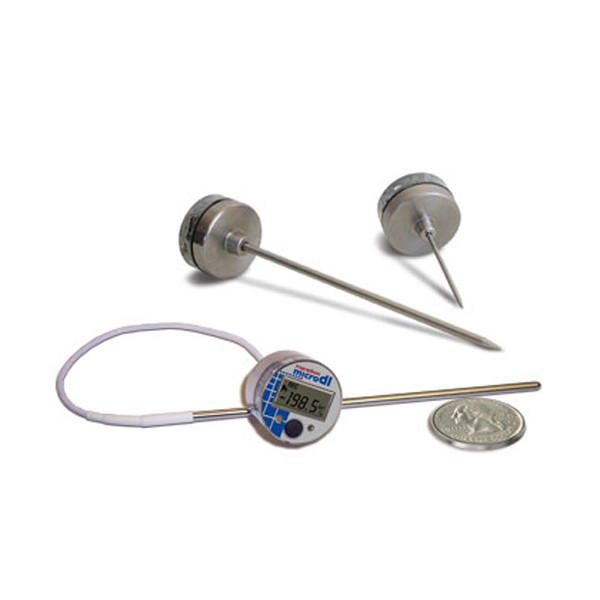

탐침형 데이터로거 여러 개를 나란히 놓은 모습

선택 가이드

운송 온도대에 맞는
microDL 선택

이럴 때 (운송·보관 조건)	권장 모델	선택 이유
−80 °C 드라이아이스 운송일 때	microDL-80°C	−80 ~ +30 °C, 1 m 리본 프로브를 사용합니다.
LN2 운송과 극저온 보관일 때	microDL-200°C	−200 ~ +72 °C 외장 프로브를 사용합니다.
화면에서 MKT를 바로 확인할 때	microDL 실버	스테인리스 뒷면과 MKT 표시를 갖춥니다.
현재, 최대, 최소만 확인하면 될 때	micro2	동전 크기 LCD 모델입니다.

구성·옵션

본체·프로브 구성과
별매 부품

구분	항목	비고
기본 구성	microDL-200°C 로거 본체, 외장 서미스터 프로브	기본
프로브 옵션	스테인리스 61 cm(Ø 3.49 mm) 또는 플렉시블 테플론 50.8 cm(스테인리스 팁 15.24 cm)	선택
별매	USB 1.1 리더 스테이션	필수 권장
별매	MDAS-Pro, 21 CFR 소프트웨어	선택 사양

극저온 운송 시
함께 보는 SpotSee 로거

microDL-200°C의 −196 °C 부근 정확도는 얼마입니까?
양 끝 범위 정확도와 같습니다. 중간 구간의 ±0.5 °C와는 별도로 극저온 판정 기준을 정하세요.
microDL-200°C 배터리는 얼마나 지속됩니까?
연속 작동은 약 2년이며 보관 수명은 5년입니다. 다른 microDL 모델의 약 3년과 다르므로 장기 운송 계획에 반영하세요.
microDL-200°C에 쓸 수 있는 프로브는 어떤 종류입니까?
스테인리스 61 cm와 플렉시블 테플론 50.8 cm 두 가지입니다. 시퍼의 목 폭과 깊이에 맞춰 선택하세요.
21 CFR Part 11 대응은 어떻게 합니까?
별도의 21 CFR 소프트웨어를 선택해야 합니다. 기본 MDAS-Pro와 구분되므로 주문 단계에서 알려 주세요.
