멸균기 속 압력과 온도를⁣ 함께 남기는 압력·온도 밸리데이터

JRI-TMI NanoVACQ PT 압력 · 온도 밸리데이터⁣ 압력 범위 : 30 mbar부터 5⁣ 압력 분해능 : 0.8 mbar (5 bar)⁣ 온도 불확도·분해능 : ±0.1 °C

견적 받기

JRI-TMI 한국 독점 공급 파트너

JRI-TMI NanoVACQ PT는 지름 31 mm 스테인리스 본체에 압력 채널과 내부 온도 채널을 담은 압력·온도 밸리데이터(오토클레이브 검증용 데이터로거)입니다. 30 mbar ~ 5 bar 구간에서 ±10 mbar, -55 ~ +140 °C 구간에서 ±0.1 °C(k=2)로 포화 증기 멸균 공정을 기록합니다.

압력과 온도를 같은 로거에서 같은 시각에 남기므로 포화 증기의 상태를 한 이력으로 판정합니다. 센서를 1 ~ 3개 장착하는 구성과 초당 10회 기록 버전을 갖추었고, (주)테솔이 국내에 공식 공급합니다.

31 mm

원통 본체 지름

1 ~ 3개

본체 장착 센서 수

10 Hz

고속 버전 기록 속도

0.008 °C

온도 분해능

특징

압력과 온도를⁣ 같은 시각에 기록

핵심 특징현장에서 달라지는 점
압력·온도 동시 기록포화 증기에서는 두 값이 함께 움직이므로 같은 로거의 같은 시각 데이터로 멸균 조건을 판독합니다.
PT-Tc · PT-Td 외부 프로브용기 내부 점이나 부하 내부 온도를 별도 프로브로 측정해 챔버 압력과 부하 온도를 대조할 수 있습니다.
Radio · FullRadio 버전무선 버전은 공정 안에 있는 동안에도 기록을 시작·정지할 수 있고, FullRadio는 값을 실시간으로 읽을 수 있습니다.
실시간 제어 대응FullRadio 모델은 제어 루프의 실시간 제어를 지원하므로 측정 데이터로 공정 조건을 조정할 수 있습니다.
10 Hz 고속 버전급격한 압력 변화를 초당 10회로 기록하여 짧은 과도 구간을 놓치지 않습니다.
Ex 버전일부 모델은 방폭 표시를 갖춘 Ex 버전으로 구성할 수 있습니다.

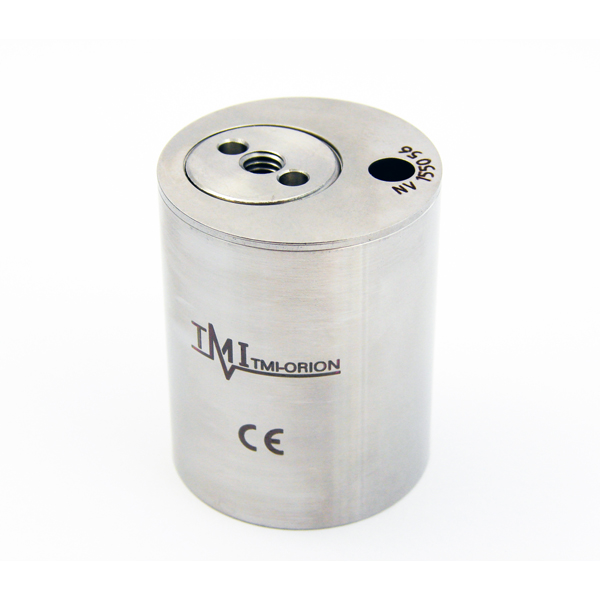

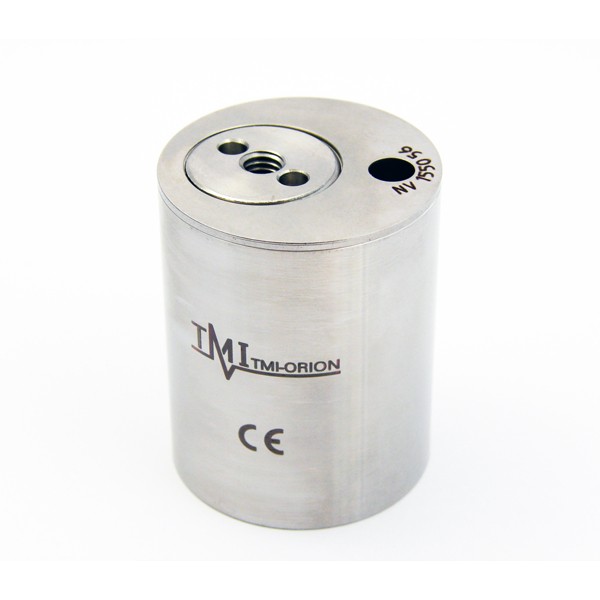

TMI-ORION NanoVACQ - 로고가 새겨진 원통형 금속 밸리데이터 본체
로고가 새겨진 원통형 금속 밸리데이터 본체

모델 구성

PT 계열의⁣ 프로브와 무선 버전

PT는 압력 1채널과 내부 온도를 측정하는 기본형이고, PT-Tc는 고정 프로브, PT-Td는 고정 팁에 유연·반고정 연장을 더한 외부 온도 모델입니다. 통신은 USB 유선이 기본이며 무선 버전으로 Radio와 FullRadio가 있습니다.

압력 불확도는 0 ~ 140 °C 구간에서 보증되는 값입니다. -30 ~ 0 °C에서는 보증하지 않고 -55 ~ -30 °C에서는 압력이 작동하지 않으므로, 영하 구간을 거치는 공정은 이 조건을 먼저 확인하세요.

Radio 버전과 Ex 버전

Radio와 FullRadio 버전은 2.4 GHz ISM 대역(2.405 ~ 2.475 GHz)에서 최대 +5 dBm으로 데이터를 전송합니다. 기본 NanoVACQ PT는 USB 유선 로거이며 PC용 Qlever로 설정하고 내려받습니다. Ex 버전의 표시는 II 1G Ex ia IIC T3 Ga입니다.

사용 방법

NanoVACQ PT 압력 로거⁣ 연결과 무선 버전 선택

NanoVACQ PT는 기본이 USB 유선이며 PC의 Qlever로 설정하고 내려받는 압력, 온도 밸리데이터입니다. 무선 FullRadio 버전은 무선 데이터 기록을 지원합니다.

소프트웨어·도구하는 일
Qlever기록 간격, 기간, 시작 조건 설정과 데이터 내려받기
USB 인터페이스로거를 PC에 연결하는 유선 통신 장치, 별도 주문 품목
FullRadio 버전무선 데이터 기록

처음 연결하는 순서

순서할 일
1PC에 Qlever를 설치하고 USB 인터페이스를 PC에 연결하세요.
2로거를 인터페이스에 연결해 획득 간격(1초~59분 59초)과 기록 기간을 정합니다.
3시작을 날짜, 시, 분 또는 온도 임계값으로 지정합니다.
4로거를 오토클레이브 같은 측정 공간에 넣어 공정을 진행합니다.
5유선 기본형은 공정이 끝난 뒤 인터페이스에 연결해 압력과 온도 데이터를 내려받으세요.
6무선 데이터 기록이 필요하면 FullRadio 버전을 선택합니다.

기록 간격은 1초부터 설정하며, 일부 모델은 10 Hz 모드로 100 ms부터 설정할 수 있습니다.

사양

범위별 불확도와⁣ 배터리별 사용 범위

항목사양
압력 범위30 mbar부터 5 · 15 · 30 bar
압력 불확도 (k=2)±10 mbar (0 ~ 140 °C, 30 mbar ~ 5 bar, 1 Hz · 10 Hz). 15 bar까지 ±12 mbar (1 Hz), ±17 mbar (10 Hz). -30 ~ 0 °C 보증 제외, -55 ~ -30 °C 압력 미작동
압력 분해능0.8 mbar (5 bar), 2.6 mbar (15 bar)
온도 불확도·분해능±0.1 °C (-55 ~ +140 °C, 요청 시 ±0.05 °C), k=2. 분해능 0.008 °C
배터리별 사용 범위Routine HE: -55 ~ +140 °C. 014ZFL: -55 ~ +85 °C. 014Z: 0 ~ +125 °C
모델PT (압력 1 + 내부 온도), PT Ex, PT-Tc (316L 고정 프로브), PT-Td (고정 팁 + 유연·반고정 연장), 10 Hz 버전
메모리48,000개 ÷ 채널 수, BigMemory 294,500개
기록 간격1 Hz: 최소 1초. 10 Hz: 최소 100 ms. 최대 59분 59초
크기·재질지름 31 mm × 높이 31 mm (014Z) 또는 39 mm (Routine HE). 316L 스테인리스, 방수
연결·소프트웨어USB 유선 인터페이스, Qlever. Radio · FullRadio: 2.405 ~ 2.475 GHz, 최대 +5 dBm
Ex 버전일부 모델, II 1G Ex ia IIC T3 Ga

활용 분야

멸균 공정의⁣ 압력·온도 검증

  • 포화 증기 멸균 — 챔버 압력과 온도를 같은 시각 데이터로 검증합니다.
  • 오토클레이브 측정 지점 — 부하 안 위치의 온도와 챔버 압력을 기록합니다.
  • 제약·식품 등 클린 산업 공정 — 공정 조건 이력을 문서로 보관합니다.
  • 중·화학 공업 — 공정 압력과 온도를 함께 기록합니다.
  • 실시간 제어 루프 — FullRadio 버전으로 값을 읽으며 공정을 조정합니다.

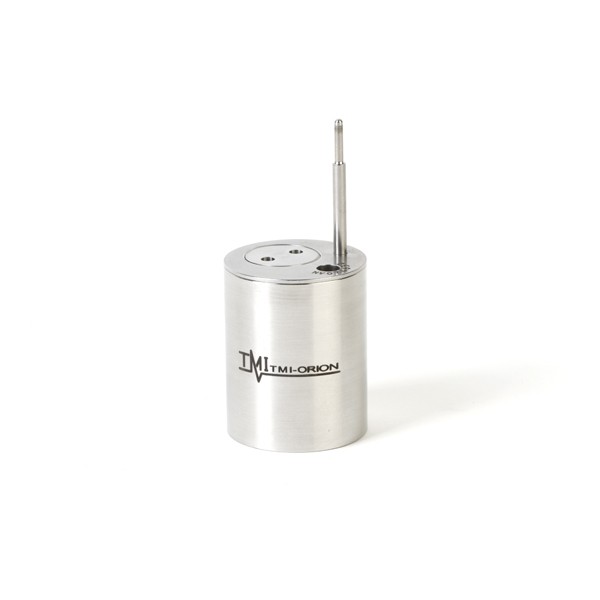

TMI-ORION NanoVACQ - 상단에 센서 핀이 달린 금속 밸리데이터
상단에 센서 핀이 달린 금속 밸리데이터

선택 가이드

프로브와 통신 방식별 PT 모델 선택

모델이럴 때 고르세요
NanoVACQ PT (이 페이지)압력과 내부 온도를 USB로 기록할 때
NanoVACQ PT-Tc · PT-Td외부 온도 프로브를 함께 넣을 때
Radio · FullRadio무선으로 데이터를 전송하거나 실시간으로 설정할 때
PicoVACQ PT더 작은 용기 안을 기록할 때

구성·옵션

기본 구성과⁣ 선택 품목

구분내용
기본 구성NanoVACQ PT 로거 (압력 1채널, 내부 온도 1채널)
외부 프로브PT-Tc (316L 고정 프로브), PT-Td (고정 팁 + 유연·반고정 연장)
통신 옵션Radio, FullRadio, 10 Hz 버전
Ex 버전일부 모델의 Ex 버전 (T3)
소프트웨어Qlever (USB 연결)

멸균 검증 데이터는 로거의 압력·온도 값이 교정으로 뒷받침될 때 설득력을 갖습니다. 주기 교정과 교정 증빙 범위는 검증 계획에 맞춰 정하며, 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.
