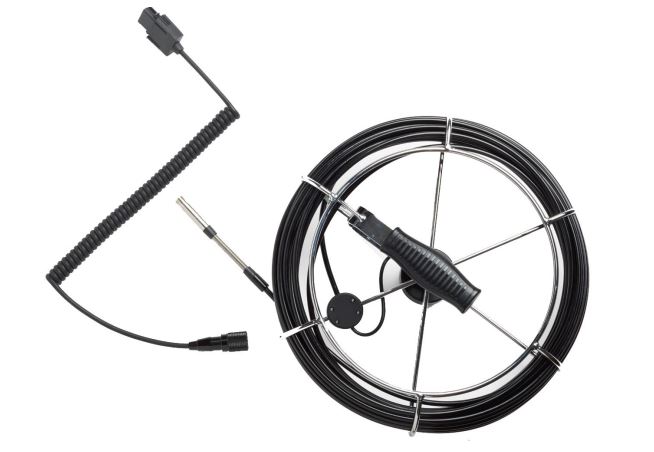

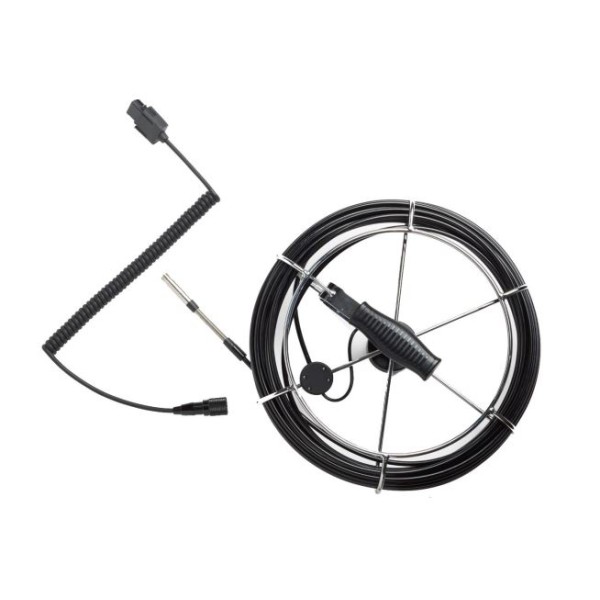

Fluke FLK-9MM/20M PROBE 9mm 비디오스코프 릴포함 (20m)

MODEL: FLK-9MM/20M PROBE
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

배관과 좁은 구멍 안쪽을
들여다보는 비디오스코프 프로브

Fluke 비디오스코프 프로브 5종

견적 받기

Fluke 국내 공식 대리점

Fluke 비디오스코프 프로브는 DS701과 DS703 FC 비디오스코프에 연결하는 교체형 검사 카메라 프로브(Videoscope Probe)입니다. 지름 3.8·5.5·8.5·9 mm, 길이 1~20 m 구성 가운데 골라 배관과 좁은 구멍 안쪽을 화면으로 점검할 수 있습니다.

연결하면 Up is Up 기능을 제외한 비디오스코프의 모든 기능을 그대로 쓸 수 있습니다. 카메라는 정면 뷰와 듀얼 뷰 모델이 있어 점검 대상에 맞춰 고르면 됩니다. 이 프로브는 (주)테솔이 국내에 공식 공급합니다.

3.8 mm

가장 작은 프로브 지름

20 m

9 mm 릴 모델 길이

듀얼 뷰

카메라 두 개로 시야 전환

DS701 · DS703 FC

호환 비디오스코프

특징

점검 대상에 맞춰 고르는
비디오스코프 프로브 구성

핵심 특징	현장에서 달라지는 점
정면 뷰	프로브가 향한 방향을 화면에 그대로 표시하므로 직선 배관의 진행 방향 점검에 적합합니다.
듀얼 뷰	카메라 두 개로 시야를 바꿔 가며 볼 수 있어 측면 용접 부위와 정면을 번갈아 확인할 수 있습니다.
작은 지름	가장 작은 지름의 프로브는 좁은 입구를 지나 들어가므로 일반 프로브가 닿지 않는 구멍도 점검할 수 있습니다.
20 m 릴	릴 모델은 깊은 배관 안쪽까지 닿아 긴 구간의 막힘과 이물질을 찾아낼 수 있습니다.
비디오스코프 호환	DS701과 DS703 FC에 연결하면 Up is Up 기능을 제외한 모든 기능을 사용할 수 있습니다.

모델 선택

비디오스코프 프로브
지름·길이·카메라 뷰 고르기

지름은 점검할 입구의 크기에, 길이는 점검할 구간의 깊이에 맞춰 정합니다. 입구가 좁으면 가장 작은 지름을, 깊은 배관이면 릴이 달린 모델을 고르세요. 측면 용접부처럼 방향을 바꿔 확인해야 한다면 듀얼 뷰 모델이 적합합니다. 길이는 측정할 구간보다 여유 있게 잡으세요.

배관 내부 점검 장면

프로브를 입구에 넣고 화면으로 안쪽을 확인합니다. 듀얼 뷰 모델이라면 두 카메라의 시야를 전환해 정면과 측면을 번갈아 볼 수 있습니다.

사양

비디오스코프 프로브 5개 모델
비교와 공통 사양

항목	FLK-3.8MM/1M	FLK-5.5MM/1M	FLK-8.5MM/1.2M	FLK-8.5MM/3M	FLK-9MM/20M
지름	3.8 mm	5.5 mm	8.5 mm	8.5 mm	9 mm
길이	1 m	1 m	1.2 m	3 m	20 m (릴 포함)
카메라	정면 뷰	듀얼 뷰	듀얼 뷰	듀얼 뷰	정면 뷰

시리즈 공통 사양

항목	사양
형태	교체형 비디오스코프 검사 카메라 프로브
호환 장비	Fluke DS701 · DS703 FC 비디오스코프
지원 기능	Up is Up을 제외한 비디오스코프 전 기능
지름 구성	3.8 · 5.5 · 8.5 · 9 mm
길이 구성	1 · 1.2 · 3 · 20 m

활용 분야

비디오스코프 프로브로
배관과 설비 내부를 점검하는 현장

경공업 설비 — 품질 관리 시험과 스위치·기어 내부 점검에 사용합니다.
중장비와 엘리베이터 — 유압관 용접 부위와 엘리베이터 설비 안쪽을 확인합니다.
운송 분야 — 연료 누출과 엔진 부품의 구조적 손상을 점검합니다.
배관과 호스 — 파이프와 호스의 마모와 손상을 확인합니다.
긴 배관 점검 — 20 m 릴 모델로 긴 구간의 막힘과 이물질을 찾습니다.

선택 가이드

입구 지름과 점검 구간에 맞는
Fluke 프로브 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
좁은 구멍에 넣어야 한다면	FLK-3.8MM/1M	가장 작은 지름이라 일반 프로브가 들어가지 않는 좁은 입구에도 넣을 수 있습니다.
중간 지름에 듀얼 뷰가 필요하다면	FLK-5.5MM/1M	중간 지름에 카메라 두 개를 갖춰 정면과 측면을 번갈아 확인할 수 있습니다.
표준 점검에 듀얼 뷰를 쓰려면	FLK-8.5MM/1.2M · 8.5MM/3M	길이 1.2 m와 3 m 두 가지 듀얼 뷰 구성이 있어 점검 깊이에 맞춰 고를 수 있습니다.
깊은 배관을 점검하려면	FLK-9MM/20M	릴이 달린 20 m 길이라 긴 배관 구간 끝까지 닿습니다.

DS701·DS703 FC와 함께 보는
Fluke 프로브

비디오스코프 프로브는 어느 모델에 연결합니까?
DS701과 DS703 FC 비디오스코프에 연결합니다. Up is Up 기능을 제외한 모든 기능을 사용할 수 있습니다.
듀얼 뷰 프로브와 정면 뷰 프로브는 무엇이 다릅니까?
시야 전환 여부입니다. 듀얼 뷰는 카메라 두 개로 시야를 바꿔 가며 볼 수 있고, 정면 뷰는 프로브가 향한 방향만 보여 줍니다. 측면을 확인해야 한다면 듀얼 뷰 모델을 고르세요.
깊은 배관을 점검하려면 어느 프로브가 적합합니까?
릴이 달린 20 m 모델이 가장 길어 깊은 배관에 적합합니다. 입구가 좁다면 가장 작은 지름의 모델을 고르세요.
비디오스코프 프로브 길이는 어떻게 정합니까?
점검할 구간보다 길게 정하세요. 길이는 1 m, 1.2 m, 3 m, 20 m 모델이 있습니다.
