Electro-PJP AdaSpM4 테스트 포인트

MODEL: AdaSpM4
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

바나나 플러그가 안 들어가는
작은 접속점용 리드 어댑터

Electro-PJP 테스트 포인트 · 핀 · 나사 어댑터 7종

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 테스트 포인트·핀·나사 어댑터는 Ø4 mm 소켓에 니들, 매끈한 핀, 플렉시블 핀, M3~M4 나사 끝을 단 7종의 측정 어댑터(AdaBv140 · Ada35Needle0.6 · Ada32/1.4 · AdaSp 계열)입니다. 바나나 플러그가 들어가지 않는 작은 테스트 포인트와 나사 자리에도 측정 리드를 연결할 수 있습니다.

AdaBv140은 1000 V CAT III · 600 V CAT IV, 나머지 모델은 ≤30 VAC ≤60 VDC 정격이며, 정격 전류는 모델에 따라 1 A에서 36 A까지 다릅니다. 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

7종

니들 · 핀 · 나사 끝 선택

바나나 소켓

측정 리드와 바로 연결

M3 ~ M4

나사 끝 규격 범위

10개

모델별 포장 수량

특징

접속점 형태에 맞춘
어댑터 끝 모양

핵심 특징	현장에서 달라지는 점
플렉시블 니들(Ada35Needle0.6)	좁은 패드나 틈새의 접속점을 가는 팁으로 짚으므로 인접 단자와 단락될 위험이 줄어듭니다.
매끈한 핀(Ada32/1.4)	구멍이나 소켓에 끼워 접속하는 핀 형태로, 36 A까지 전류를 흘릴 수 있습니다.
2.5 mm² 플렉시블 핀(AdaBv140)	단선 플렉시블 핀이 단자대 구멍에 맞춰 휘어지므로, 스크류 단자 블록에 대고 바로 전압을 측정할 수 있습니다.
M3 ~ M4 나사 끝(AdaSp 계열)	접속점의 나사 자리에 직접 체결하므로 접촉 저항이 일정하고 측정 중 이탈하지 않습니다.
니켈 코팅 황동 접점	Ø4 mm 암 소켓 접점이 니켈 코팅 황동이라 바나나 플러그 삽입을 반복해도 접촉이 안정적입니다.
AdaBv140의 CAT 등급	1000 V CAT III · 600 V CAT IV 등급이라, CAT 등급이 필요한 단자대 측정에는 이 모델을 선택하세요.

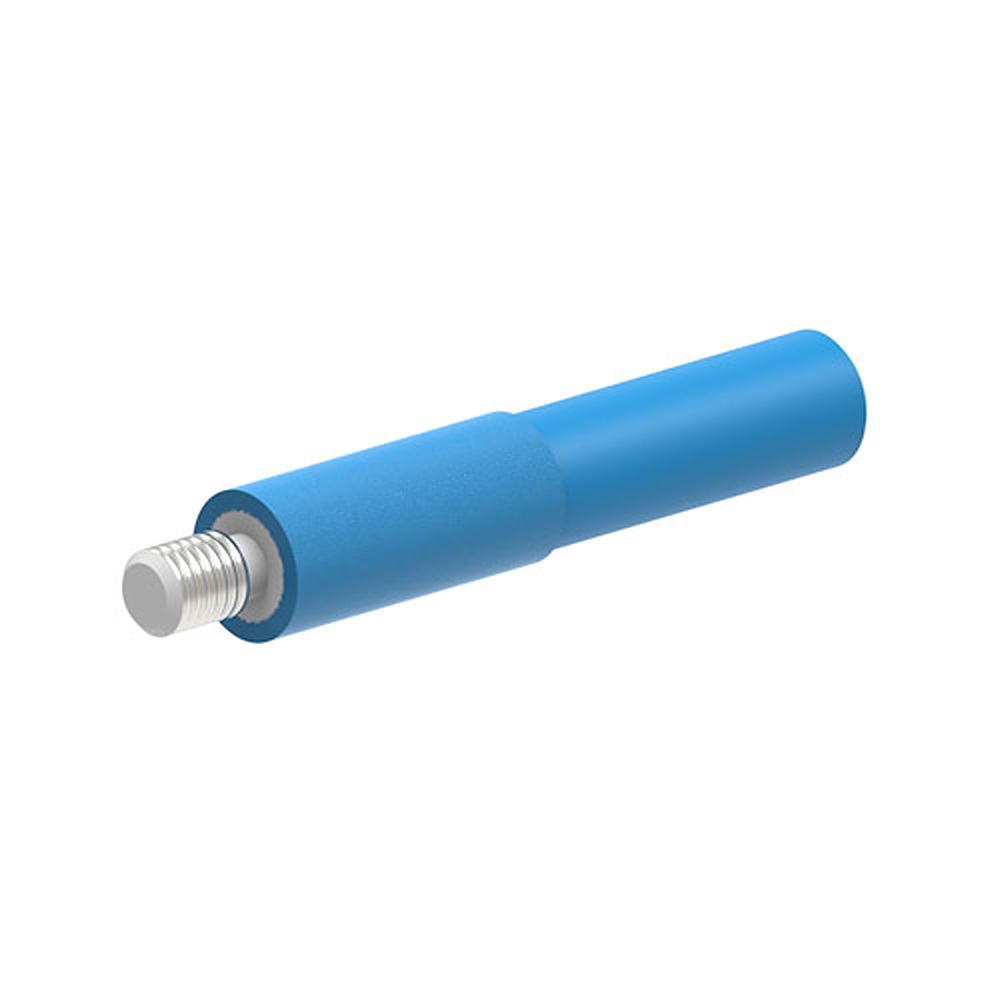

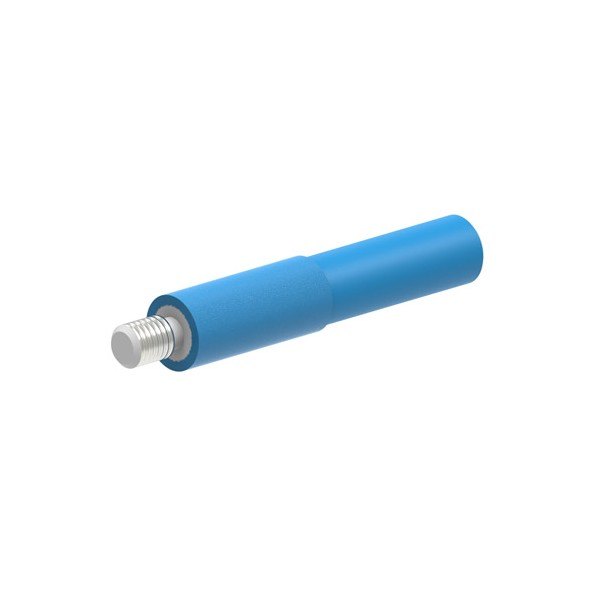

나사 단자가 있는 파란 테스트 포인트 어댑터

나사 어댑터 선택

나사 규격과 길이로
고르는 AdaSp 계열

AdaSp 계열은 접속점의 나사 규격과 길이가 맞아야 체결됩니다. M4×0.7에는 AdaSpM4(L = 6 mm), M3.5×0.6에는 AdaSpM3.5(L = 4 mm)와 AdaSpM3.5/8(L = 8 mm), M3×0.5에는 AdaSpM3(L = 4 mm)가 맞습니다. 나사 자리가 깊다면 길이 8 mm 모델을 고르세요.

AdaSpM4: M4 나사 자리용이며 정격 전류는 36 A입니다.
AdaSpM3.5와 AdaSpM3.5/8: M3.5 나사 자리용으로 36 A이며, 길이만 다릅니다.
AdaSpM3: M3 나사 자리용으로 10 A이며, 이 계열에서 전류 정격이 가장 낮습니다.

나사 자리를 측정점으로 바꾸는 체결

접속점의 나사를 풀고 같은 규격의 AdaSp 어댑터를 체결하면, 소켓 쪽에 Ø4 mm 바나나 플러그를 꽂아 측정할 수 있습니다. 측정이 끝나면 어댑터를 빼고 원래 나사를 다시 체결하세요.

사양

핀·나사 어댑터 7종
비교 사양

모델	끝 모양	정격 전압	정격 전류	접점	절연	주문 참조 번호
AdaBv140	2.5 mm² 단선 플렉시블 핀	1000 V CAT III · 600 V CAT IV	36 A	구리선 + 니켈 코팅 황동 암 커넥터	PP	AdaBV140-#
Ada35Needle0.6	Ø0.6 mm 플렉시블 니들	≤30 VAC ≤60 VDC	1 A	니켈 코팅 황동(팁 비도금)	PP	Ada35Needle0.6-#
Ada32/1.4	Ø1.4 mm 매끈한 핀, L = 13 mm	≤30 VAC ≤60 VDC	36 A	니켈 코팅 황동	PA6	Ada32/1.4-#
AdaSpM4	M4×0.7 나사, L = 6 mm	≤30 VAC ≤60 VDC	36 A	니켈 코팅 황동	PA6	AdaSpM4-#
AdaSpM3.5/8	M3.5×0.6 나사, L = 8 mm	≤30 VAC ≤60 VDC	36 A	니켈 코팅 황동	PA6	AdaSpM3.5/8-#
AdaSpM3.5	M3.5×0.6 나사, L = 4 mm	≤30 VAC ≤60 VDC	36 A	니켈 코팅 황동	PA6	AdaSpM3.5-#
AdaSpM3	M3×0.5 나사, L = 4 mm	≤30 VAC ≤60 VDC	10 A	니켈 코팅 황동	PA6	AdaSpM3-#

어댑터 공통 사양

항목	사양
측정 리드 연결부	Ø4 mm 소켓
포장 수량	10개(전 모델 공통)
CAT 등급이 있는 모델	AdaBv140만 해당(1000 V CAT III · 600 V CAT IV)

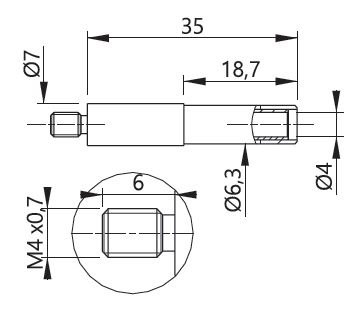

M4 나사형 테스트 포인트 어댑터의 치수도

활용 분야

작은 접속점이
많은 시험 현장

스크류 단자 블록 측정 — AdaBv140의 플렉시블 핀을 단자 구멍에 대고 전압을 측정합니다.
작은 테스트 포인트 접속 — 니들과 매끈한 핀 어댑터로 패드와 구멍 접속점에 접촉합니다.
나사 자리 접속 — AdaSp 계열로 기판과 패널의 나사 자리에 직접 체결합니다.
좁은 틈 접근 — 가는 니들 팁을 틈새로 밀어 넣어 차폐된 접속점에 닿습니다.

선택 가이드

접속점 형태에 맞는
어댑터 모델 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
아주 작은 패드를 짚으려면	Ada35Needle0.6	가는 니들 끝이라 작은 패드에 정확히 닿으며, 정격 전류는 1 A입니다.
구멍에 끼워 접속하려면	Ada32/1.4	매끈한 핀이라 구멍에 끼워 접속하며 36 A까지 흘릴 수 있습니다.
M4 나사 자리에 체결하려면	AdaSpM4	M4×0.7 규격의 체결형이라 M4 나사 자리에 맞습니다.
M3.5 나사 자리가 깊다면	AdaSpM3.5/8	같은 규격 가운데 긴 쪽 길이라 깊은 나사 자리에도 닿습니다.
단자대 측정에 CAT 등급이 필요하다면	AdaBv140	1000 V CAT III · 600 V CAT IV 등급의 플렉시블 핀입니다.

구성·옵션

끝 모양별
주문 구성

구분	모델	포장 수량
핀 · 니들	AdaBv140 · Ada32/1.4 · Ada35Needle0.6	10개
나사 M4	AdaSpM4	10개
나사 M3.5	AdaSpM3.5 · AdaSpM3.5/8	10개
나사 M3	AdaSpM3	10개

핀 어댑터와 함께 보는
접속 부품

AdaSp 나사 어댑터는 어떻게 선택합니까?
접속점의 나사 규격과 길이로 고르세요. 규격은 M3×0.5, M3.5×0.6, M4×0.7 세 가지이며, 길이는 모델명에 붙은 L 값으로 구분합니다.
CAT 등급이 정해진 모델이 있습니까?
네, AdaBv140이 1000 V CAT III · 600 V CAT IV 등급입니다. 나머지 여섯 종은 ≤30 VAC ≤60 VDC 정격이라 CAT 등급이 없습니다.
작은 테스트 포인트에 바로 댈 수 있는 모델이 있습니까?
네, Ada35Needle0.6이 플렉시블 니들 끝을 가진 모델입니다. 정격 전류가 1 A이므로 신호 측정에 사용하세요.
핀·나사 어댑터의 정격 전류는 모델마다 같습니까?
아닙니다. Ada35Needle0.6은 1 A, AdaSpM3은 10 A이고 나머지 다섯 종은 36 A입니다.
