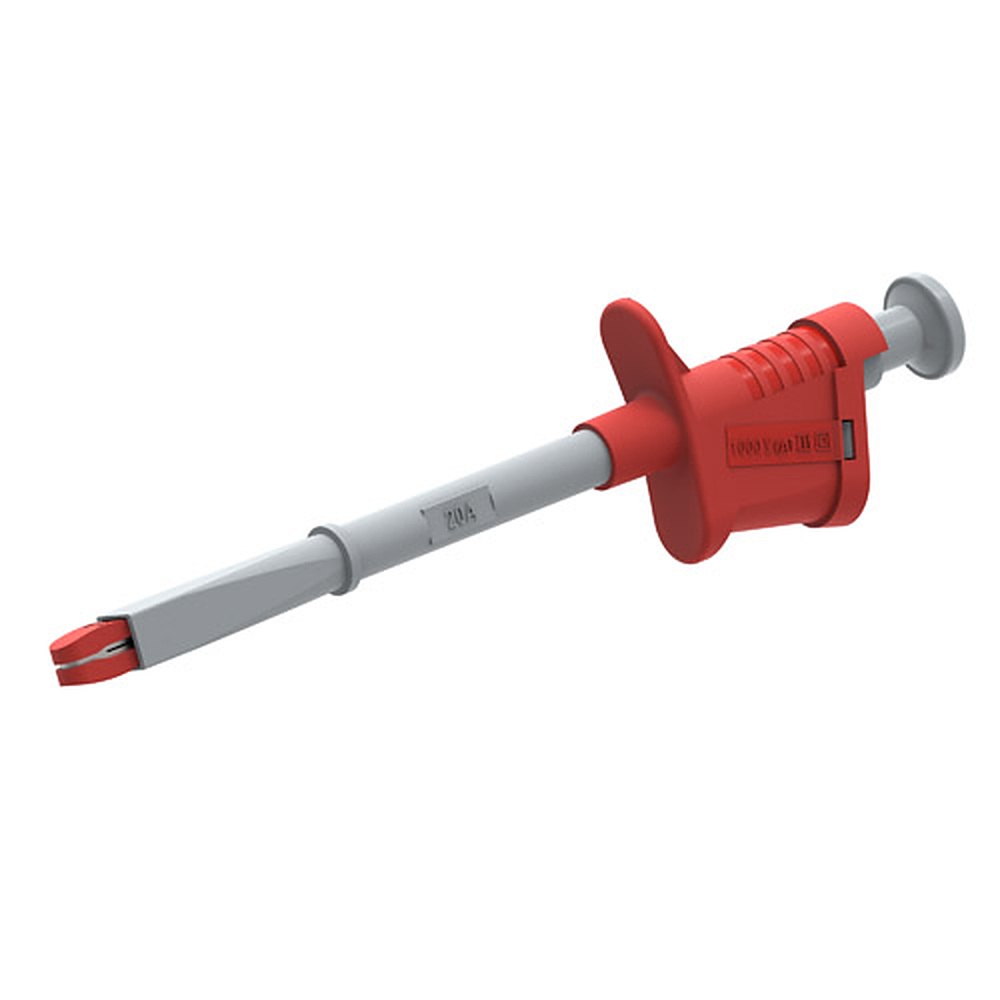

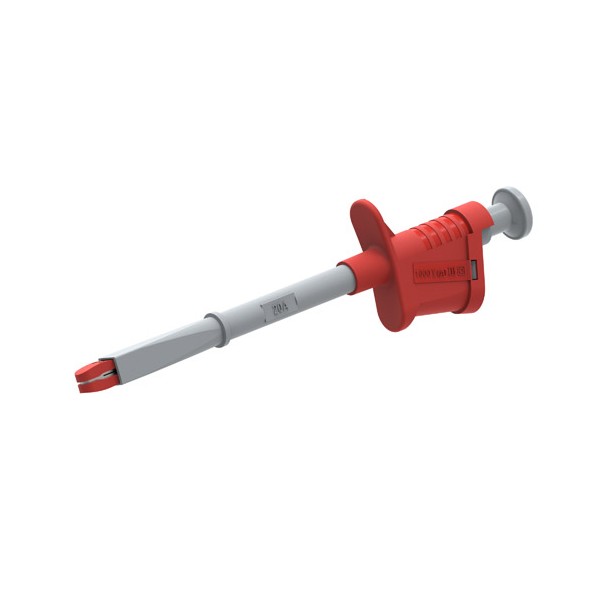

Electro-PJP 6009 테스트 클립 w/악어 클립

Electro-PJP 6009 테스트 클립 w/악어 클립

MODEL
6009
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

클램프·악어·훅 가운데
단자에 맞춰 고르는 테스트 클립

Electro-PJP 6xxx 테스트 클립 10종

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 6xxx는 Ø4mm 접속부 한쪽 끝에 클램프, 악어, 훅, 피어싱 팁을 단 테스트 클립(와이어 클립, 후크 클립)입니다. 유연형과 단단한 형을 합쳐 10종이며, 모델에 따라 정격이 6 A에서 20 A, 1000 V CAT II부터 CAT IV까지 나뉩니다.

6001은 절연 훅으로 1000 V CAT IV, 6007과 6009는 악어 클립으로 1000 V CAT III 정격을 갖췄습니다. 6003 피어싱 클립은 30 VAC · 60 VDC 이하 케이블 전용이며, PROB형은 시험 프로브 끝에 결합하는 구조입니다. 이 계열은 (주)테솔이 국내에 공식 공급합니다.

1000 V CAT IV

6001 절연 훅 클립 정격

20 A

6001 · 6009 단단한 형 정격 전류

6 A

유연형 6005 · 6007 · 6008의 전류

10종

클램프 · 악어 · 훅 · 피어싱 모델 수

특징

6xxx 테스트 클립의
네 가지 물림 구조

핵심 특징현장에서 달라지는 점
유연형 클램프 6005몸체가 휘어 측정 위치에 맞춰 각도를 바꿀 수 있으므로, 단자가 안쪽에 있는 장치에도 클램프를 걸어 고정합니다.
악어형 6007 · 6009악어 클립 팁이 단자와 선재를 물어 흔들림이 적고, 1000 V CAT III 정격이라 분전 계통 측정에도 사용할 수 있습니다.
훅형 6008 · 절연 훅 6001단자 나사나 바에 걸어 두면 손을 떼도 접촉이 유지되므로 장시간 계측에 적합합니다.
피어싱형 6003끝단에 접근하기 어려운 케이블도 피복을 뚫어 도체에 접촉하므로, 자동차 배선처럼 단자가 없는 선재의 신호를 측정할 수 있습니다.
PROB형시험 프로브 끝에 슬리브로 결합해 프로브와 클립 조합의 안전을 확보합니다.

정격 읽기

클립 형태에 따라
달라지는 정격

유연형은 6 A, 단단한 형 6001과 6009는 20 A이므로, 부하 전류가 흐르는 측정이라면 단단한 형부터 검토하세요. 6003은 정격이 30 VAC · 60 VDC 이하로 낮아 상용 전원이 흐르는 선재에는 사용할 수 없습니다.

정격이 다른 부품을 이어 쓸 때는 가장 낮은 정격이 전체 정격이 됩니다. Ø4mm 접속부에 연결하는 리드와 클립의 정격표를 함께 대조해 측정 계통에 맞는지 판단하세요.

6003 피어싱 클립의 측정 방식

6003은 단단한 몸체 끝의 핀이 선재 피복을 뚫고 도체에 닿는 구조라, 단자에 닿을 수 없는 자동차 케이블 같은 선재에 맞습니다. 측정 후에는 피복에 구멍이 남으므로 절연 보수가 필요합니다.

사양

6xxx 10개 모델
정격과 사양

모델형태정격 전압 · 등급정격 전류포장
6005유연형 클램프 클립 · Ø4mm 접속1000 V CAT II6 A10개
6005-PROB유연형 클램프 클립, 시험 프로브용1000 V CAT II6 A10개
6007유연형 악어 클립 · Ø4mm 접속1000 V CAT III6 A10개
6007-PROB유연형 악어 클립, 시험 프로브용1000 V CAT III6 A10개
6008유연형 훅 클립 · Ø4mm 접속1000 V CAT II6 A10개
6008-PROB유연형 훅 클립, 시험 프로브용1000 V CAT II6 A10개
6001단단한 형 절연 훅 클립 · Ø4mm 접속1000 V CAT IV20 A5개
6003단단한 형 피어싱 클립 · Ø4mm 접속≤30 VAC ≤60 VDC6 A2개
6009단단한 형 악어 클립 · Ø4mm 접속1000 V CAT III20 A5개
6009-PROB단단한 형 악어 클립, 시험 프로브용1000 V CAT III20 A5개

테스트 클립 공통 사양

항목사양
품번 형식6005-IEC-# · 6005-PROB-# · 6007-IEC-# · 6007-PROB-# · 6008-IEC-# · 6008-PROB-# · 6001-IECIV-# · 6003-# · 6009-IEC-# · 6009-PROB-#
절연부 소재6005 · 6007 · 6008 계열 PP · PA6 · TPE / 6001 · 6003 · 6009 계열 PP · PA6
금속부 소재니켈 도금 황동
색상 수6005 · 6007 · 6008 계열 7종 / 6001 8종 / 6009 6종 / 6003 2종
PROB형 슬리브시험 프로브와 연결 시 클립의 안전을 확보하는 PROBE 슬리브
접속부Ø4mm 접속 (PROB형은 시험 프로브 결합)

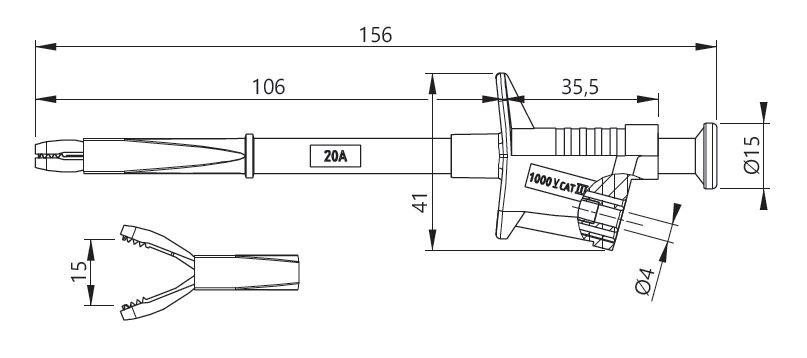

ELECTRO-PJP 6009.0 - 악어 클립형 테스트 클립의 치수도
악어 클립형 테스트 클립의 치수도

활용 분야

단자 형태에 맞춘
클립 연결 작업

  • 전원 단자와 부스바 연결 — 클램프형과 훅형을 단자나 바에 걸어 측정 위치를 고정합니다.
  • 자동차·장비 배선 측정 — 단자에 접근할 수 없는 선재는 6003 피어싱 클립으로 접촉합니다.
  • 프로브 병용 측정 — PROB형을 Electro-PJP 테스트 프로브에 결합해 클립 측정 구성을 만듭니다.
  • 좁은 부품 연결 — 유연형 클립을 부품 리드에 걸어 두고 손을 뗀 채 신호를 기록합니다.

선택 가이드

단자와 정격에 맞는
6xxx 클립 선택

이럴 때 (현장 조건)권장 모델선택 이유
단자나 바에 걸어 고정하려면6005 · 6008유연형 클램프와 훅 모두 1000 V CAT II, 6 A 정격입니다.
선재를 물어 흔들림을 줄이려면6007 · 6009악어 클립에 CAT III 정격을 갖췄고, 6009는 20 A까지 흘릴 수 있습니다.
높은 CAT 등급이 필요하다면6001절연 훅 구조에 1000 V CAT IV, 20 A 정격을 갖춘 가장 높은 등급의 클립입니다.
단자 없는 선재의 신호를 측정하려면6003피복을 뚫어 도체에 바로 접촉하며, 30 VAC · 60 VDC 이하 회로에서만 사용합니다.

구성·옵션

클립 구성과
주문 방식

항목내용
구성품테스트 클립 단품
선택 항목모델과 색상, PROB형 여부
별매Ø4mm 안전 바나나 리드, 시험 프로브는 Electro-PJP 테스트 프로브
포장 수량모델별로 2 · 5 · 10개
