GW Instek DC 블록 ADB-008

MODEL: ADB-008
브랜드: GWINSTEK
제품 자료: 종합 카달로그

종합 카달로그

제품문의 구매하기

분석기 RF 경로를
종단하고 직류를 막는 액세서리

GW Instek GSP 시리즈 종단기 · DC 블록 · RF 케이블 액세서리

견적 받기

GW Instek GAK-001·GAK-002 종단기, ADB-002·ADB-006·ADB-008 DC 블록, ATA-001 안테나, GTL-302·GTL-304 케이블은 GSP 시리즈 스펙트럼 분석기의 RF 포트를 종단하고 직류를 차단하는 액세서리 8종입니다.

DC 블록은 BNC, N형, SMA 커넥터별로 나뉘고 통과 대역도 10 MHz~2.2 GHz, 10 MHz~6 GHz, 0.1 MHz~8 GHz로 달라 신호선의 커넥터와 주파수에 맞춰 고를 수 있습니다. 이 액세서리는 (주)테솔이 국내에 공식 공급합니다.

50Ω

GAK-001 종단기와 ADB 임피던스

3종

BNC · N형 · SMA DC 블록

8 GHz

ADB-008 통과 대역 상한

RG223

GTL-302 · GTL-304 케이블 종류

특징

종단 · 차단 · 연결
3가지 용도

핵심 특징	현장에서 달라지는 점
50Ω 임피던스	GAK-001과 ADB 모델은 50Ω 커넥터이므로 50Ω 계측 경로의 임피던스를 유지합니다.
ADB-002 대역	10 MHz~2.2 GHz 대역의 BNC 50Ω DC 블록으로 저주파 RF 신호선의 직류를 차단합니다.
ADB-006 대역	10 MHz~6 GHz 대역의 N형 50Ω DC 블록으로, N형 입력 경로에 그대로 삽입할 수 있습니다.
ADB-008 대역	0.1 MHz~8 GHz의 넓은 대역을 지원하는 SMA 50Ω DC 블록입니다.
케이블 길이 2종	GTL-302와 GTL-304 두 길이가 있어 장비 포트 사이 거리에 맞춰 고를 수 있습니다.
BNC 안테나	ATA-001은 BNC 커넥터에 연결해 분석기로 공간의 RF 신호를 수신합니다.

포트 처리

미사용 포트와
직류 성분 관리

GAK-001은 N(P/M) 50Ω 종단기, GAK-002는 N(P/M) RF 체인 캡입니다. 50Ω 종단이 필요한 경로에는 GAK-001을, 단순히 포트를 덮는 용도에는 GAK-002를 사용합니다. 신호선에 직류가 섞여 입력 단자가 손상될 우려가 있으면 DC 블록을 입력 앞에 삽입합니다.

신호선 커넥터에 맞는 DC 블록 선택

신호선이 BNC이면 ADB-002, N형이면 ADB-006, SMA이면 ADB-008이 맞습니다. 통과 대역의 하한과 상한이 모델마다 다르므로 측정할 주파수가 대역 안에 들어오는지 먼저 확인하세요.

사양

액세서리 8종
전체 사양

모델	품목	커넥터	임피던스	대역 · 길이
GAK-001	종단기	N(P/M)	50Ω	해당 없음
GAK-002	RF 체인 캡	N(P/M)	해당 없음	해당 없음
ADB-002	DC 블록	BNC	50Ω	10 MHz ~ 2.2 GHz
ADB-006	DC 블록	N형	50Ω	10 MHz ~ 6 GHz
ADB-008	DC 블록	SMA	50Ω	0.1 MHz ~ 8 GHz
ATA-001	안테나	BNC	해당 없음	해당 없음
GTL-302	RF 케이블 (RG223)	N(P/M)	해당 없음	300 mm
GTL-304	RF 케이블 (RG223)	N(P/M)-N(J/F)	해당 없음	280 mm

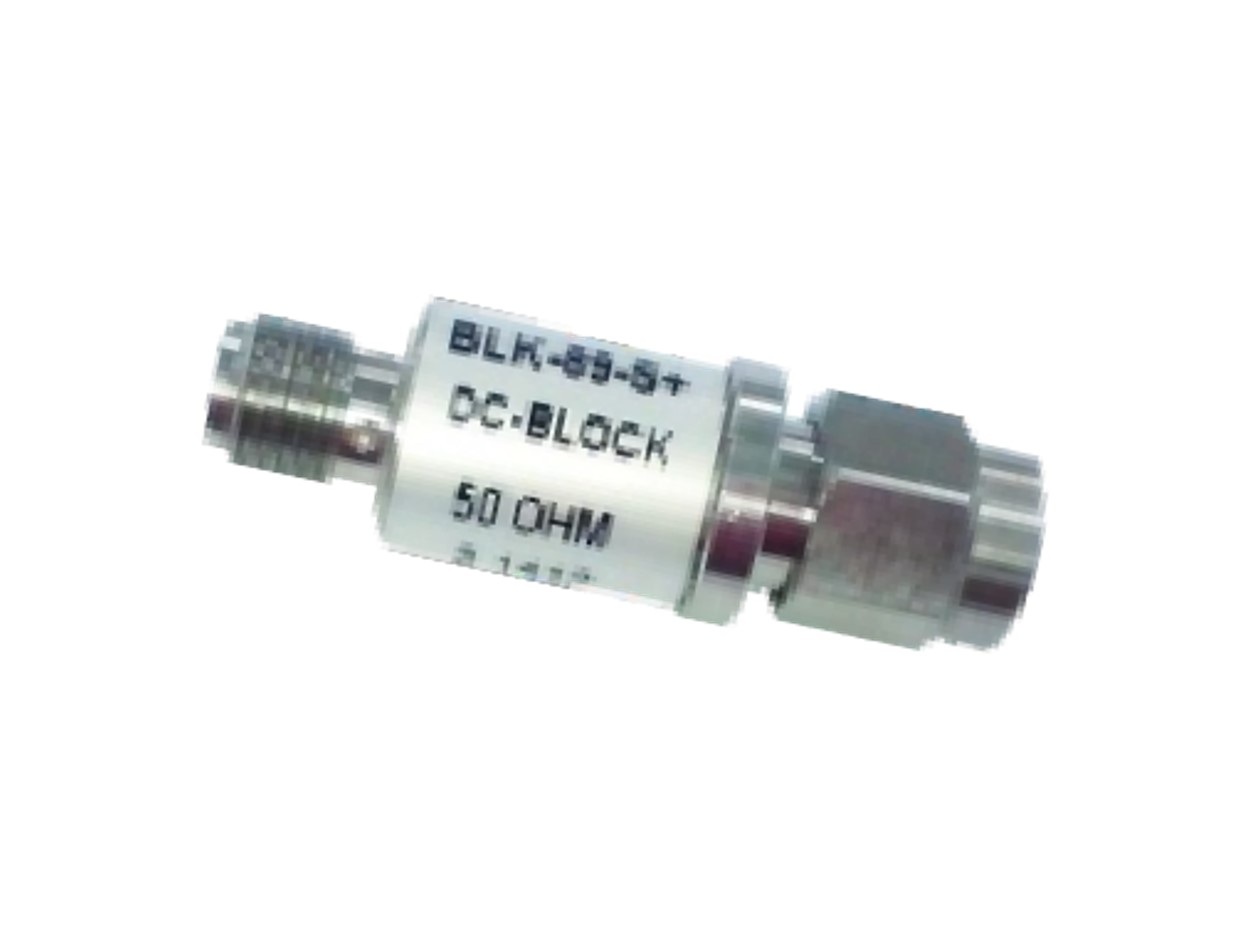

라벨이 붙은 소형 DC 블록 커넥터

활용 분야

분석기 포트를
관리하는 현장

미사용 포트 종단 — 사용하지 않는 N형 입력을 50Ω 종단기나 캡으로 막습니다.
직류 혼입 신호 — 직류 성분이 섞인 신호선에 DC 블록을 삽입해 분석기 입력을 보호합니다.
무선 신호 수신 — BNC 입력에 안테나를 연결해 공간의 RF 신호를 관찰합니다.
포트 간 연결 — 장비 포트 사이 거리에 맞춰 케이블 길이를 선택합니다.

선택 가이드

용도에 맞는
종단기·DC 블록·케이블

이럴 때 (현장 조건)	권장 모델	선택 이유
N형 포트를 50Ω으로 종단할 때	GAK-001	50Ω 종단기입니다.
N형 포트를 단순히 덮을 때	GAK-002	N(P/M) RF 체인 캡으로 포트를 덮습니다.
BNC 신호의 직류를 차단할 때	ADB-002	10 MHz~2.2 GHz BNC 50Ω입니다.
N형 신호의 직류를 차단할 때	ADB-006	10 MHz~6 GHz N형 50Ω입니다.
SMA 신호의 직류를 차단할 때	ADB-008	0.1 MHz~8 GHz SMA 50Ω입니다.
BNC 장비에 안테나가 필요할 때	ATA-001	BNC 커넥터용 ATA-001 안테나입니다.
N(P/M) 케이블이 필요할 때	GTL-302	RG223, N(P/M) 케이블입니다.
N(P/M)-N(J/F) 케이블이 필요할 때	GTL-304	RG223, N(P/M)-N(J/F) 케이블입니다.

구성·옵션

모델별
품목과 사양

모델	품목 · 사양
GAK-001	50Ω 종단기, N(P/M)
GAK-002	RF 체인 캡, N(P/M)
ADB-002	DC 블록, BNC 50Ω, 10 MHz ~ 2.2 GHz
ADB-006	DC 블록, N형 50Ω, 10 MHz ~ 6 GHz
ADB-008	DC 블록, SMA 50Ω, 0.1 MHz ~ 8 GHz
ATA-001	BNC 안테나
GTL-302	RF 케이블, RG223, N(P/M), 300 mm
GTL-304	RF 케이블, RG223, N(P/M)-N(J/F), 280 mm

GSP 분석기와 함께 쓰는
커넥터 액세서리

GAK-001과 GAK-002는 어떻게 다릅니까?
GAK-001은 50Ω 종단기이고 GAK-002는 RF 체인 캡입니다. 두 제품 모두 N(P/M) 커넥터입니다.
DC 블록은 BNC, N형, SMA 중 어떤 커넥터를 선택해야 합니까?
장비 포트에 맞춰 BNC, N형, SMA 중에서 고르세요. ADB-002는 BNC, ADB-006은 N형, ADB-008은 SMA입니다.
DC 블록의 통과 대역은 어떻게 다릅니까?
ADB-002는 10 MHz~2.2 GHz, ADB-006은 10 MHz~6 GHz, ADB-008은 0.1 MHz~8 GHz입니다. 측정 주파수가 대역 안에 있는 모델을 선택하세요.
GTL-302와 GTL-304 케이블은 무엇이 다릅니까?
GTL-302는 N(P/M), GTL-304는 N(P/M)-N(J/F) 커넥터입니다. 둘 다 RG223 케이블이며 길이는 사양표에 정리되어 있습니다.
