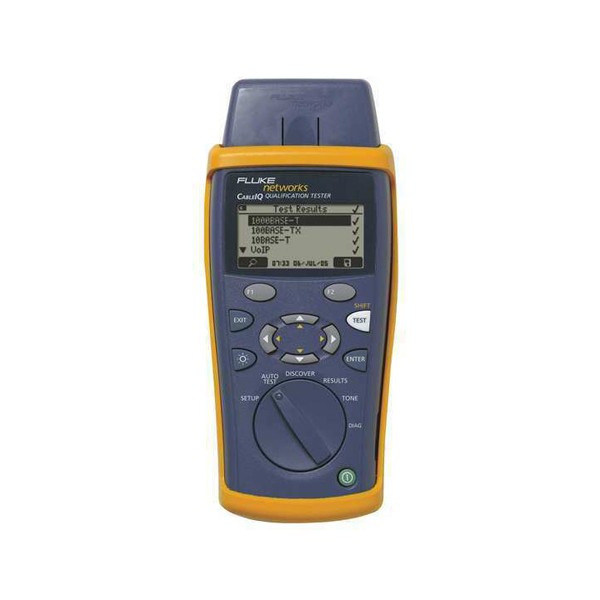

Fluke Networks CIQ-100 / CIQ-KIT CableIQ™ 자격 검사기

MODEL: CIQ-100 / CIQ-KIT
브랜드: FLUKE NETWORKS

제품문의 구매하기

배선이 낼 수 있는 이더넷 속도를
확인하는 케이블 자격 검사기

Fluke Networks CableIQ 구리 케이블 자격 검사기

견적 받기

Fluke Networks 국내 공식 대리점

Fluke Networks CableIQ는 라이브 네트워크에서 이더넷 속도(10/100/1000, VoIP) 자격을 확인하고 배선 결함까지의 거리를 찾는 구리 케이블 자격 검사기(Cable Qualification Tester)입니다. 디지털 톤으로 케이블을 추적할 수도 있습니다.

시험 결과를 최대 250개까지 저장하고, AA 알칼리 4개로 백라이트 없이 일반 20시간 동작해 배터리를 바꾸지 않고 하루 작업을 마칠 수 있습니다. 속도 자격 판단과 결함 위치 파악을 한 장비로 처리하는 이 검사기는 (주)테솔이 국내에 공식 공급합니다.

250개

자격 시험 결과 저장

20시간

백라이트 없이 일반 사용

1000BASE-T

자격 자동 시험 항목

0.55 kg

본체 무게

특징

CableIQ 속도 자격과
결함 위치 확인

핵심 특징	현장에서 달라지는 점
이더넷 속도 자격	라이브 네트워크에서 배선이 10/100/1000 속도를 지원하는지 읽어, 스위치 교체나 포트 증설 전에 판단 근거를 마련합니다.
VoIP 지원 판단	VoIP, 데이터, 비디오 트래픽을 함께 올려도 되는 케이블인지 시험 항목으로 판단할 수 있습니다.
그래픽 와이어맵	단선 결함과 스플릿 페어를 그림으로 보여 주므로 어느 가닥을 다시 결선할지 바로 알 수 있습니다.
결함 거리	결함까지의 거리와 케이블 길이를 함께 표시해 재시공 구간을 좁힙니다.
혼신과 임피던스	선택한 자격 시험 기준과 비교해 측정하므로 통과 여부를 기준에 맞춰 판단합니다.
디지털 토닝	벽 속이나 다발 안의 케이블을 추적할 수 있습니다. 이 기능에는 IntelliTone 200 프로브가 필요합니다.
PoE 탐지	이더넷으로 공급되는 전력을 감지해 장비 쪽 급전 문제를 따로 가려냅니다.

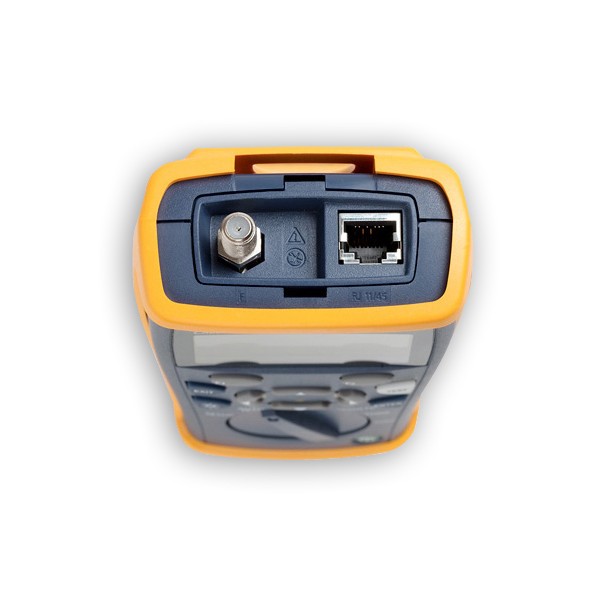

여러 종류 케이블 지원	UTP, STP, FTP, SSTP, RG6, RG59 케이블을 한 장비로 시험할 수 있습니다.

자격 시험

라이브 네트워크에서
속도 자격 판단

자격 자동 시험은 1000BASE-T, 100BASE-TX, 10BASE-T와 VoIP, 1394b S100, TELCO, 배선 맵만, 동축 항목으로 나뉩니다. 작업 목적에 맞는 항목을 고르면 혼신과 임피던스를 선택한 기준과 비교하므로, 현재 배선이 올리려는 속도를 지원하는지 결과 한 장으로 알 수 있습니다.

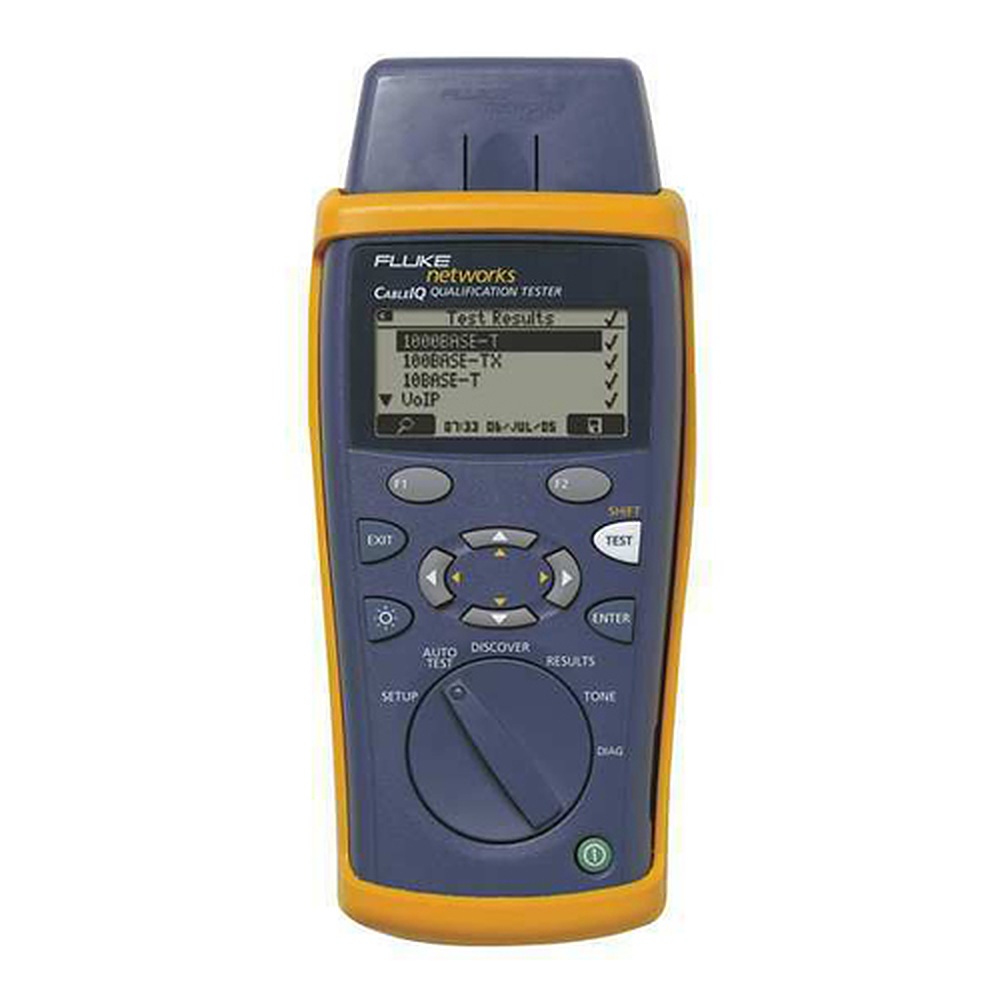

시험 결과 화면과 저장

결과는 최대 250개까지 본체에 저장되므로 하루 동안 여러 포트를 연달아 시험해도 기록이 남습니다. 이후 Reporter 소프트웨어 CD로 결과를 정리해 점검 보고서에 첨부하세요.

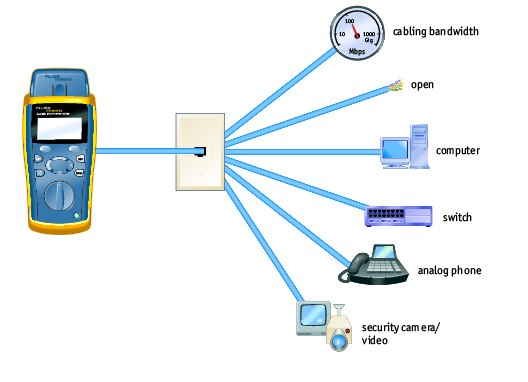

검사기로 벽면 단자에 연결된 장치를 확인하는 구성도

결함 찾기

결함 거리로
재시공 구간 정하기

지원 시험은 배선 맵과 길이, 신호 성능, 디지털·아날로그 토닝, 포트 탐지, 전화 탐지, 연속성, 스피커, 결함 찾기, 비디오 신호 탐지로 구성됩니다. 배선 맵의 단선까지 비례 길이와 MultiMap 원격 식별자(최대 7개)를 함께 읽으면, 케이블 문제인지 장비 문제인지 가리는 시간이 줄어듭니다.

케이블 추적 — CIQ-KIT의 IntelliTone 200 디지털 프로브로 케이블을 찾은 뒤 결함 거리를 이어서 확인합니다.
영상·보안 배선 — 비디오 신호 탐지와 동축 시험 항목을 선택합니다.
배터리 — AA 알칼리 외에 AA 포토 리튬, NiMH, NiCd도 지원합니다.

사용 방법

CableIQ 결과를
Cable IQ Reporter로 내려받기

CableIQ에 저장한 자격 시험 결과는 USB 케이블로 PC의 Cable IQ Reporter에 내려받습니다. Reporter는 결과를 .ciq 프로젝트로 저장하고 전체 또는 선택 결과를 PDF 보고서로 내보냅니다.

소프트웨어·도구	하는 일
Cable IQ Reporter	결과 내려받기, .ciq 프로젝트 저장
PDF 버튼	전체 또는 선택 결과를 PDF 보고서로 내보내기
SETUP > Version Information (본체)	테스터 소프트웨어 버전 확인

처음 연결하는 순서

순서	할 일
1	Windows PC에 동봉 CD의 Cable IQ Reporter를 설치하고 실행합니다.
2	USB 케이블로 CableIQ와 PC를 연결하고 로터리 다이얼을 DISCOVER에 맞추세요.
3	Reporter 상단의 빨간 아래 화살표 Import 아이콘을 누르고 Cable IQ를 선택합니다.
4	가져온 결과를 .ciq 프로젝트 파일로 저장하세요.
5	PDF 버튼을 눌러 전체 또는 선택한 결과를 PDF로 저장합니다.

USB 연결이 되지 않으면 SETUP > Version Information에서 테스터 버전을 확인하세요. 1.60이면 1.80으로 업데이트한 뒤 다시 연결합니다. Reporter는 Windows 7 이하용으로 만들어져 Windows 8.1·10에서는 추가 설정이 필요할 수 있습니다.

작업자가 케이블 검사기를 손에 들고 확인하는 모습

사양

CIQ-100 · CIQ-KIT
구성 비교와 공통 사양

항목	CIQ-100	CIQ-KIT

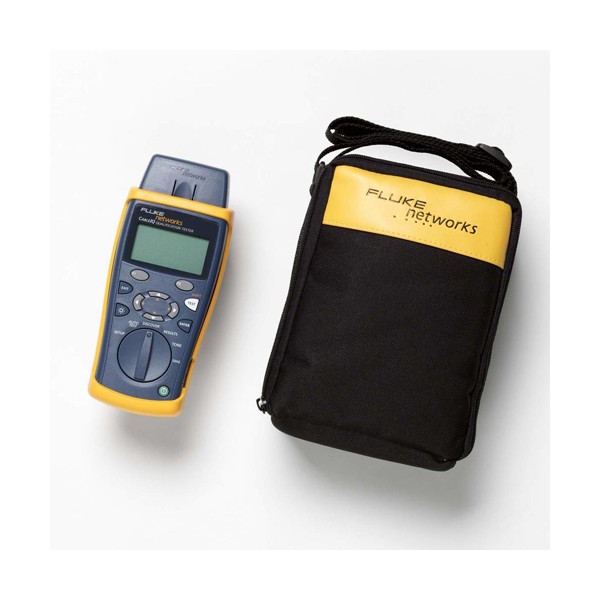

구성	원격 어댑터 포함 본체 · Reporter 소프트웨어 CD · RJ45 패치 코드 2개 · USB 케이블 · 동축 F 푸시온 어댑터 · 설명서 · AA 4개 · 소프트 케이스	CIQ-100 구성 + IntelliTone 200 디지털 프로브 · 원격 ID 2–7 · 동축 패치 코드 · RJ45/11 범용 커플러 · RJ11 패치 코드
디지털 토닝	IntelliTone 200 프로브 별도 필요	IntelliTone 200 프로브 포함

시리즈 공통 사양

항목	사양
케이블 종류	UTP · STP · FTP · SSTP · RG6 · RG59 · 오디오 · 보안
자격 자동 시험	1000BASE-T · 100BASE-TX · 10BASE-T · VoIP · 1394b S100 · TELCO · 배선 맵만 · 동축
지원 시험	배선 맵 · 길이 · 신호 성능 · 디지털·아날로그 토닝 · 포트 탐지 · 전화 탐지 · 연속성 · 스피커 · 결함 찾기 · 비디오 신호 탐지
배선 맵	단선 결함 · MultiMap 원격 식별자 최대 7개 · 스플릿 페어 · 단선까지 비례 길이
결과 저장	자격 시험 결과 최대 250개
전원	AA 알칼리 4개 · 백라이트 없이 일반 20시간
지원 배터리	AA 포토 리튬 · NiMH · NiCd
크기 · 무게	17.8 × 8.9 × 4.5 cm · 0.55 kg

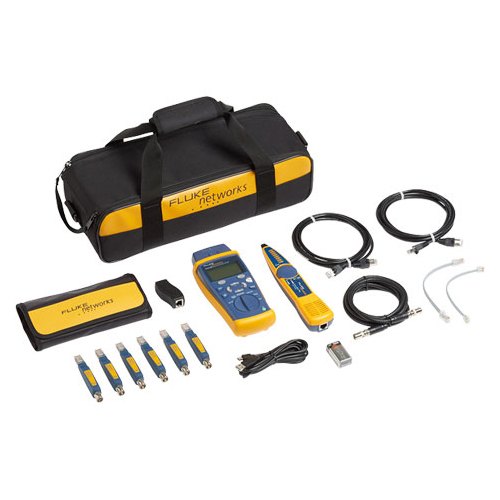

검사기 본체와 리모트, 케이블 등 구성품

활용 분야

CableIQ 속도 자격 검사가
필요한 현장

네트워크 장비 설치 — 신규 구리 배선이 스위치 속도를 지원하는지 확인합니다.
VoIP 도입 — 전화와 데이터 트래픽을 함께 사용할 케이블인지 판단합니다.
장애 대응 — 결함 거리를 보고 케이블 문제인지 장비 문제인지 나눕니다.
영상·보안 배선 — 비디오 신호 탐지와 동축 케이블 시험에 사용합니다.
케이블 추적 — 디지털 토닝으로 벽 속이나 다발 안의 케이블을 찾습니다.

선택 가이드

작업 범위에 맞는
CableIQ 구성 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
속도 자격만 확인할 때	CIQ-100	원격 어댑터와 소프트 케이스를 갖춘 기본 구성입니다.
케이블 찾기까지 함께 할 때	CIQ-KIT	IntelliTone 200 디지털 프로브와 원격 ID, 동축·RJ11 패치 코드가 더해져 케이블 추적까지 할 수 있습니다.
배선 맵과 길이만 볼 때	MicroScanner2 계열 (MS2-100)	속도 자격 시험 없이 배선 맵과 길이 확인에 집중한 베리파이어입니다.

구성·옵션

CableIQ 구성품과
프로브 옵션

품번	구성
CIQ-100	원격 어댑터 포함 본체 · Reporter 소프트웨어 CD · RJ45 패치 코드 2개 · USB 케이블 · 동축 F 푸시온 어댑터 · 설명서 · AA 4개 · 소프트 케이스
CIQ-KIT	CIQ-100 구성 + IntelliTone 200 디지털 프로브 · 원격 ID 2–7 · 동축 패치 코드 · RJ45/11 범용 커플러 · RJ11 패치 코드

CableIQ와 함께 보는
네트워크 시험 장비

CableIQ로 어떤 이더넷 속도를 확인할 수 있습니까?
1000BASE-T, 100BASE-TX, 10BASE-T와 VoIP 자격을 라이브 네트워크에서 확인합니다. 1394b S100과 TELCO 항목도 자격 자동 시험에 들어 있습니다.
CableIQ로 케이블 위치도 찾을 수 있습니까?
네, CIQ-KIT의 IntelliTone 200 디지털 프로브로 케이블을 찾을 수 있습니다. CIQ-100 단품에는 프로브가 들어 있지 않습니다.
시험 결과를 저장할 수 있습니까?
네, 자격 시험 결과를 최대 250개까지 저장합니다. 저장한 결과는 Reporter 소프트웨어로 정리하세요.
어떤 케이블을 시험할 수 있습니까?
UTP, STP, FTP, SSTP, RG6, RG59 케이블을 시험합니다. 오디오와 보안 배선도 지원 범위에 들어 있습니다.
CIQ-100과 CIQ-KIT 중 무엇을 고릅니까?
자격 시험만 필요하면 CIQ-100을 선택하세요. 케이블 찾기까지 필요하면 IntelliTone 200 프로브가 더해진 CIQ-KIT가 맞습니다.
