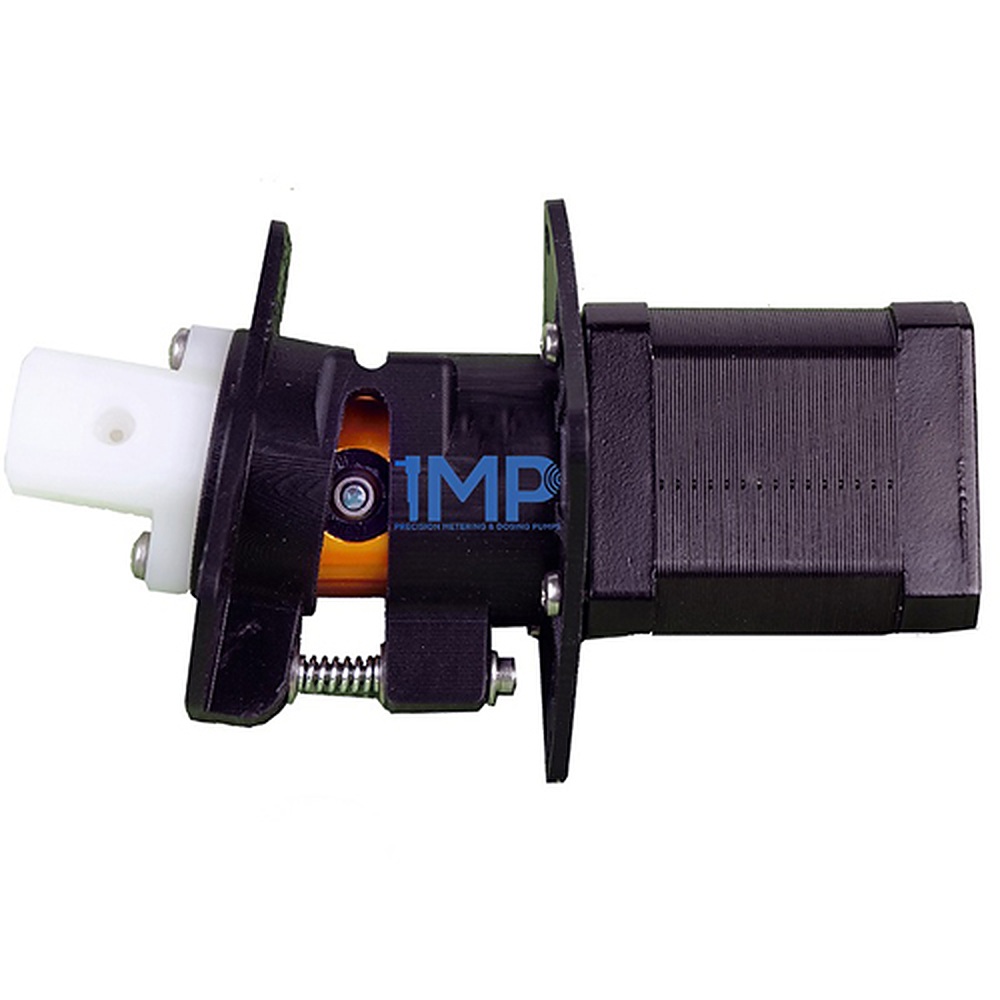

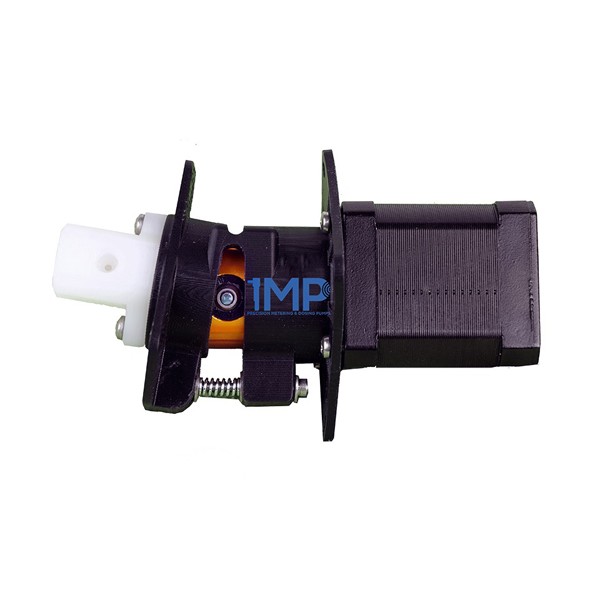

Zaxis IMP 정밀 계량 및 주입 펌프

MODEL: IMP
브랜드: ZAXIS
제품 자료: 펌프 프레젠테이션

펌프 카탈로그

제품문의 구매하기

시약을 정확도 1 %로
정량 토출하는 무밸브 펌프

Instrument Pump IMP 무밸브 정량 펌프

견적 받기

Zaxis 국내 정식 공급 파트너

Instrument Pump(IMP)의 무밸브 정량 펌프는 세라믹 피스톤이 회전과 왕복을 동시에 하며 흡입과 토출을 전환하는 용적형 OEM 펌프(Positive Displacement Metering Pump)입니다. 진단·임상 화학·투석 장비에서 시약을 정확도 1 %, CV 0.5 %로 정량 토출합니다.

피스톤 하나의 동작으로 흡입과 토출을 전환하므로 체크 밸브 없이 같은 용적을 반복해 토출합니다. 시린지·다이어프램·연동 펌프가 있던 자리를 대체하는 설계에도 적합합니다. 의료·분석 장비에 내장하는 이 OEM 펌프는 (주)테솔이 국내에 공식 공급합니다.

1 %

정량 토출 정확도

0.5 %

반복 정밀도(CV)

무밸브

회전·왕복 세라믹 피스톤

OEM

장비 내장형 펌프

특징

피스톤 하나가 맡는
흡입과 토출

핵심 특징	현장에서 달라지는 점
특허 무밸브 회전·왕복 피스톤	피스톤의 회전과 왕복이 흡입 유로와 토출 유로를 번갈아 열고 닫으므로 별도 밸브 부품이 줄어듭니다.
정확도 1 %, CV 0.5 %	토출 때마다 편차가 작아 시약과 시료를 일정한 양으로 반복해 분주합니다.
세라믹 피스톤	세라믹 부품이 용적을 결정하므로 정밀한 토출량을 유지하는 데 유리합니다.
시린지·다이어프램·연동 펌프 대체	기존 펌프가 있던 자리를 용적형 방식으로 대체하므로 장비 설계를 변경하는 범위가 줄어듭니다.
OEM 장비 내장형	진단·임상 화학·투석 장비 제조 라인에서 장비 내부 부품으로 조립합니다.

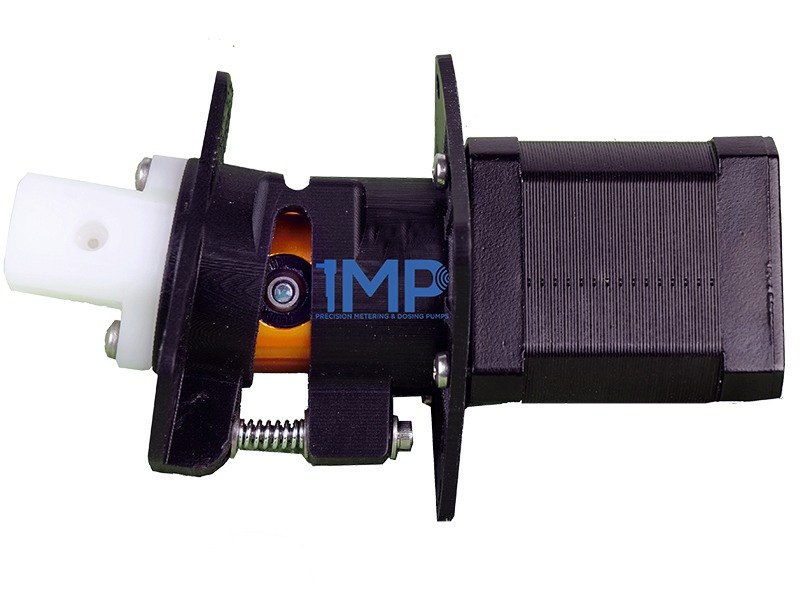

스테핑 모터가 결합된 정밀 계량 펌프 헤드

토출 원리

용적형 방식이
정량을 결정하는 구조

용적형 펌프는 피스톤 한 번의 동작으로 정해진 용적을 밀어내므로 유체의 점도가 달라져도 토출량이 크게 흔들리지 않습니다. IMP는 이 구조에 회전 운동을 더해 흡입과 토출의 방향 전환까지 피스톤이 맡게 한 설계입니다.

회전하는 피스톤이 흡입구와 토출구를 번갈아 연결합니다

피스톤이 한 바퀴 돌며 왕복하는 동안 흡입 구간과 토출 구간이 교대로 열립니다. 체크 밸브가 없으므로 밸브 시트의 마모나 이물 끼임에서 오는 정량 편차를 신경 쓰지 않아도 됩니다.

OEM 적용 검토

장비 설계 단계에서
확인할 항목

OEM 펌프는 장비 설계 단계에서 정량 범위, 사용 유체, 설치 공간, 구동 전원을 먼저 정리한 뒤 구성을 정합니다. IMP는 IMP Signature 시리즈와 24 VDC 구동 정량 펌프 구성을 갖추고 있으며, 목표 토출량과 유체 조건이 정해지면 그에 맞는 구성을 선정합니다.

목표 토출량과 허용 오차 — 정확도 1 %와 CV 0.5 %가 장비 요구 사양을 충족하는지 비교합니다.
사용 유체 — 시약, 세정액, 소독제 같은 유체의 종류에 맞춰 접액 재질을 검토합니다.
대체 대상 — 현재 사용하는 시린지·다이어프램·연동 펌프의 설치 위치와 연결 방식을 정리합니다.

사양

IMP 무밸브 펌프
상세 사양

항목	사양
구동 원리	특허 무밸브 회전·왕복 피스톤
토출 방식	용적형(Positive Displacement) 정량 토출
피스톤 재질	세라믹
정확도	1 %
반복 정밀도(CV)	0.5 %
구성 라인업	IMP Signature 시리즈, 24 VDC 정량 펌프(OEM 구성형)
대체 대상	시린지·다이어프램·연동 펌프
적용 장비	진단·임상 화학·투석·의료 장비 제조
적용 사례	유제품 착유 세정액·소독제 정량, 산업용 수질 병원균 검출 장비
공급 형태	OEM 장비 내장형 펌프

활용 분야

의료·분석 장비 내부의
정량 분주

체외진단 장비 — 시약과 시료를 일정한 양으로 반복 분주합니다.
임상 화학 분석기 — 시약 분배 유로의 시린지 방식을 용적형 펌프로 대체합니다.
투석 장비 — 정량이 필요한 유체 공급 유로에 내장합니다.
유제품·수질 검사 — 착유 세정액과 소독제 정량, 산업용 수질 병원균 검출 장비에 적용합니다.

선택 가이드

펌프 방식별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
용적형 토출이 필요한 OEM 장비에 내장할 때	IMP 무밸브 정량 펌프	특허 무밸브 세라믹 피스톤으로 1 % 정확도를 구성합니다.
토출량을 전자식으로 바꿔야 할 때	Zaxis eVmP V-Series	Zaxis eVmP는 드라이브에서 토출량을 전자식으로 조정합니다.
마이크로리터 단위 소량을 다룰 때	Zaxis eVmP M-Series	마이크로리터급 정량에 맞춘 소형 모델입니다.

IMP와 함께 보는
정량 펌프

Zaxis eVmP와 같은 제품입니까?
다른 제품입니다. IMP는 Instrument Pump의 용적형 펌프이고, Zaxis eVmP는 드라이브에서 토출량을 전자식으로 조정하는 펌프입니다.
IMP 펌프는 어떤 원리로 토출합니까?
피스톤이 회전하면서 왕복하는 특허 무밸브 구조입니다. 이 동작이 흡입과 토출 유로 전환까지 맡습니다.
IMP 펌프는 어떤 장비에 적용합니까?
진단, 임상 화학, 투석, 의료 장비 제조에 적용합니다. 유제품 착유 세정액 정량과 산업용 수질 검사 장비에도 사례가 있습니다.
IMP 펌프를 기존 시린지나 연동 펌프 자리에 설치할 수 있습니까?
시린지, 다이어프램, 연동 펌프가 있던 자리를 용적형 방식으로 대체하는 설계에 적합합니다. 연결 방식과 설치 공간은 장비 도면으로 함께 검토하세요.
