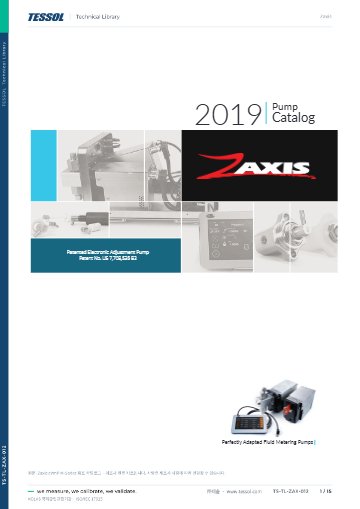

제품 자료: 펌프 카탈로그

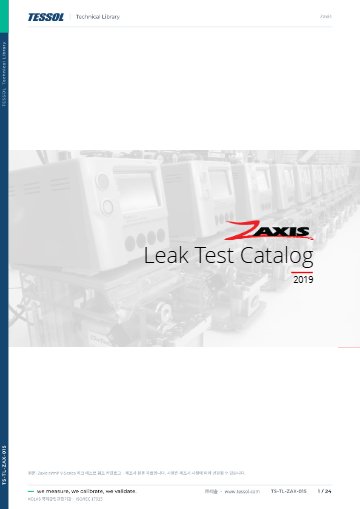

리크 테스트 펌프 카탈로그

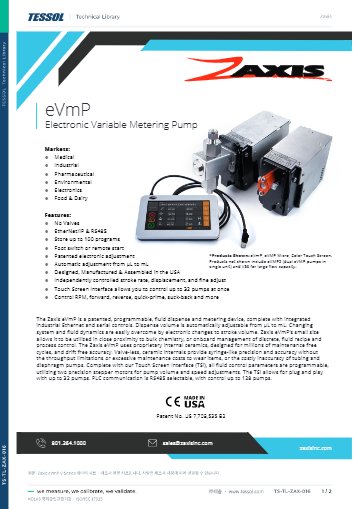

데이터 시트

제품문의 구매하기

회전당 토출량을 25 µL에서
1.28 mL까지 바꾸는 펌프

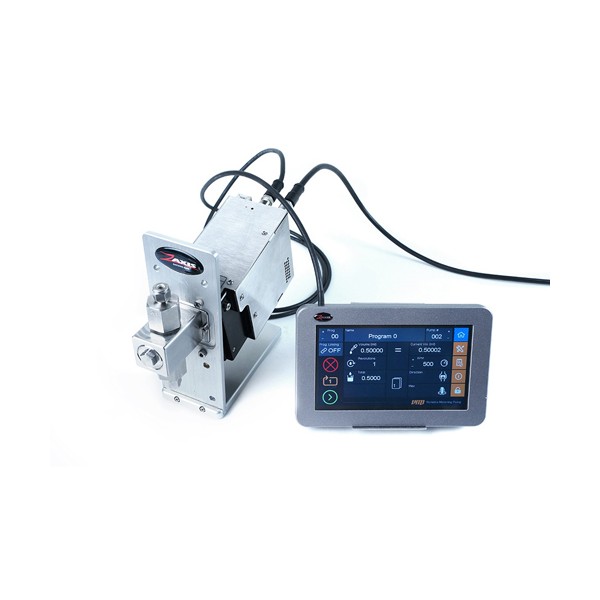

Zaxis eVmP V-Series 전자식 정량 펌프

견적 받기

Zaxis 국내 정식 공급 파트너

Zaxis eVmP V-Series(VMP-OEM-V)는 무밸브 세라믹 피스톤과 스테퍼 구동으로 회전당 25 µL부터 1.28 mL까지 토출량을 전자식으로 조절하는 정량 펌프(밸브리스 메터링 펌프, OEM 디스펜스 펌프)입니다. 제약·화장품·배터리 전해질 충전 라인의 정량 토출에 사용합니다.

밸브가 없는 피스톤 구조라 드리프트 없이 ±1 % FS 정확도를 유지하고, 스트로크 속도와 변위를 독립적으로 설정하므로 같은 헤드로 토출 패턴을 바꿀 수 있습니다. 24 VDC로 구동하는 소형 드라이브(7.6 × 11.2 × 22.9 cm)라 OEM 장비 안에 설치하기 좋으며, (주)테솔이 국내에 공식 공급합니다.

0.32 ~ 1.28 mL

V1~V3 헤드별 회전당 최대 토출량

1280 mL/min

V3 헤드 최대 유량

100 psig

최대 토출 압력

±1 % FS

정확도(0.5 % FS CV)

특징

드리프트 없이
미량을 반복 토출

핵심 특징	현장에서 달라지는 점
무밸브 회전·왕복 세라믹 피스톤	체크 밸브가 없어 밸브 마모와 막힘에 따른 토출량 변화가 생기지 않고, 흡입과 토출이 피스톤 한 부품으로 이어집니다.
전자식 행정 체적 조절	특허 방식으로 피스톤 각도를 전자식으로 바꿔 µL에서 mL까지 장비를 세우지 않고 토출량을 조정할 수 있습니다.
스트로크 속도·변위 독립 제어	속도와 변위를 따로 설정하므로 점도가 다른 액체도 헤드를 바꾸지 않고 토출 곡선만 조절합니다.
정밀 스테퍼 모터 2개	두 모터가 펌프 용량과 속도를 각각 담당하므로 설정값 변경이 서로 간섭하지 않습니다.
RS485·PLC I/O·EtherNet/IP	기존 PLC 라인에 별도 변환기 없이 연결해 설비 제어 체계에 편입합니다.
TSi 다중 펌프 제어	터치 화면 한 대로 최대 32대, PLC·RS485로 최대 128대를 제어하므로 병렬 충전 라인의 설정이 한곳으로 모입니다.

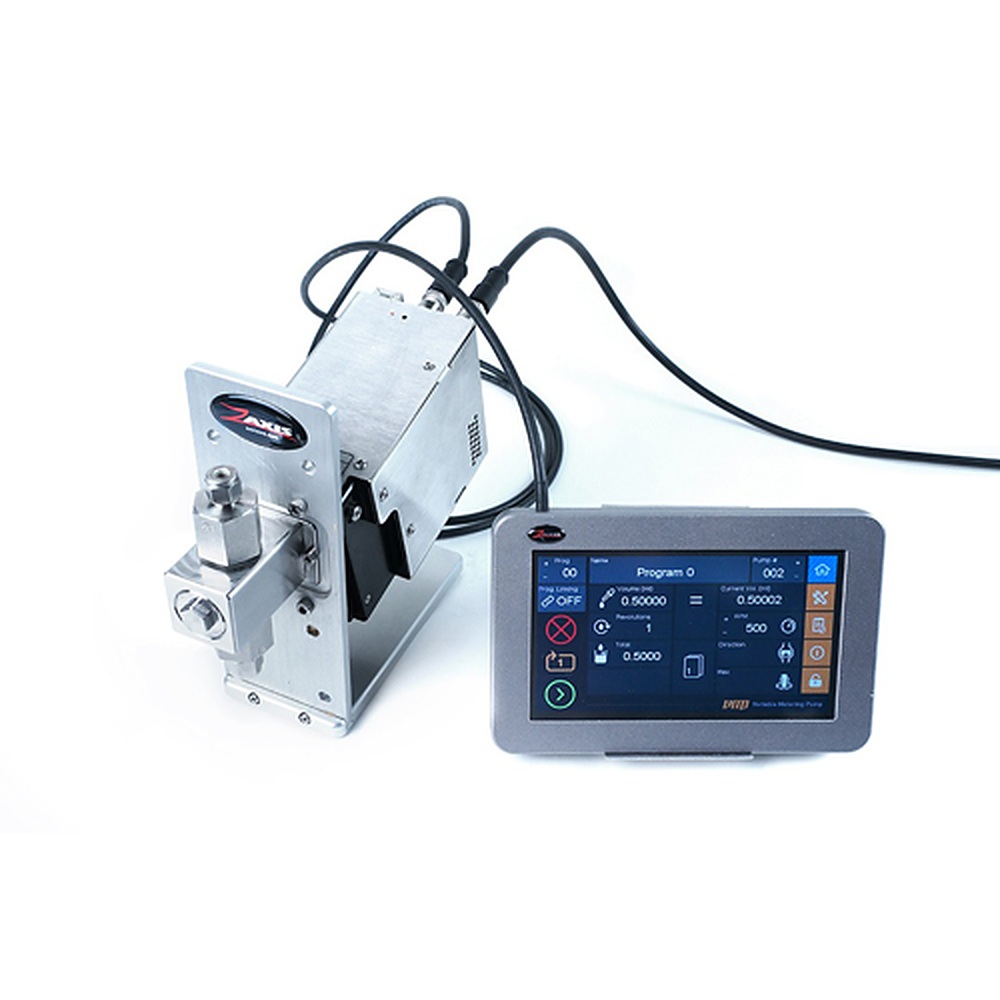

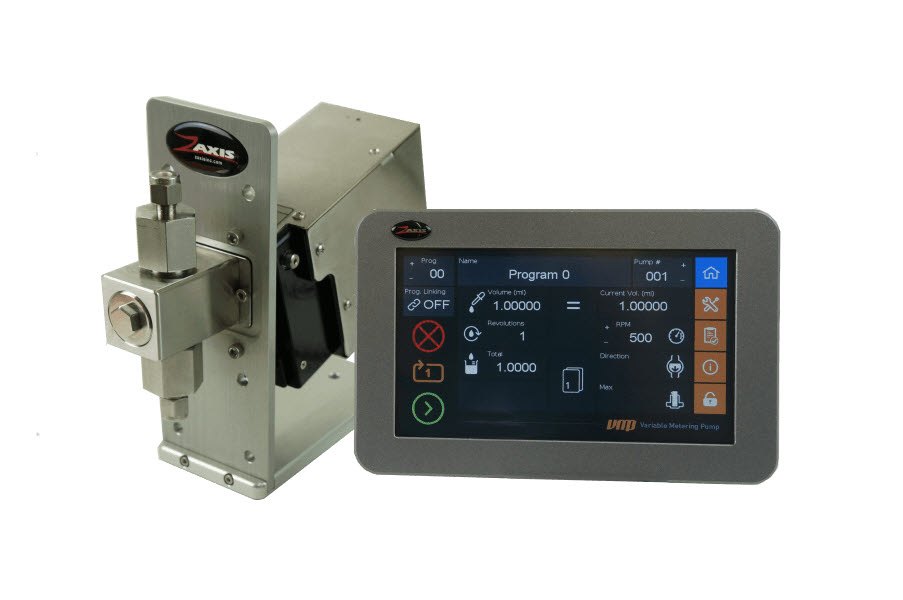

터치 디스플레이 컨트롤러와 연결된 계량 펌프

헤드 선택

V1·V2·V3 헤드별
토출량 선택

V-Series는 보어 크기로 회전당 토출량이 정해집니다. 1/4인치 V1은 0.32 mL, 3/8인치 V2는 0.72 mL, 1/2인치 V3는 가장 큰 용량을 토출하며, 1000 rpm에서의 최대 유량은 헤드 용량에 비례해 늘어납니다. 필요한 1회 토출량을 헤드 최대치의 중간 이상으로 잡아야 분해능을 충분히 활용하므로, 목표 토출량부터 확인해 헤드를 정하세요.

세척 포트(W) 헤드 구성

세척 포트가 있는 V1SAN-W, V2SAN-W, V3SAN-W 헤드는 같은 보어에서 세척액을 흘려 보내는 구성입니다. 접액부는 316SS와 PTFE이며, 부식성이 높은 유체에는 세라믹과 Kynar를 사용하는 CKC 옵션을 검토합니다.

연동·제어

PLC 연동과
다중 펌프 제어

드라이브는 RS485(반이중·전이중)와 PLC I/O, EtherNet/IP를 기본으로 갖추고 있어 기존 설비의 제어 체계에 맞춰 연결 방식을 선택합니다. TSi 터치 화면은 최대 32대까지 한 화면에서 RPM, 정·역회전, 퀵 프라임, 석백을 설정하고, 풋 스위치나 원격 신호로 토출을 시작할 수 있습니다.

사양

헤드별 토출량과
드라이브 사양

항목	V1 헤드	V2 헤드	V3 헤드
보어	1/4인치	3/8인치	1/2인치
회전당 최대 토출량	0.32 mL	0.72 mL	1.28 mL
표준 헤드 품번 (SAN)	300074 (V1SAN)	300075 (V2SAN)	300076 (V3SAN)
세척 포트 헤드 품번	300123 (V1SAN-W)	300128 (V2SAN-W)	300131 (V3SAN-W)

시리즈 공통 사양

항목	사양
드라이브	VMP-OEM-V (스테퍼 구동, 품번 300136)
원리	무밸브 회전·왕복 세라믹 피스톤(용적형), 전자식 행정 체적 조절(미국 특허 7,708,535 B2)
정확도	±1 % FS, 0.5 % FS CV
토출량	회전당 최소 25 µL부터 최대 1.28 mL
최대 유량 · 압력 · 속도	1280 mL/min · 100 psig · 1000 rpm
접액부	316SS · PTFE (SAN 헤드), CKC(세라믹/Kynar) 옵션
헤드 연결	ISO 수나사 게이지 나사, 압축 피팅(인치·미터)
크기 · 무게	7.6 × 11.2 × 22.9 cm · 7 lb
전원	24 VDC (공급 전원 110~240 VAC)
동작 온도	-20 ~ 70 °C, 결로 없음
통신	RS485(반이중/전이중), PLC I/O, EtherNet/IP
구동 모터	정밀 스테퍼 2개 (용량·속도 조정)
제어 방식	스트로크 속도·변위 독립 제어, 연속 계량, 단회·다회 토출, 유량 방향 전환, 석백
제어 대수	TSi 32대 / PLC·RS485 128대
터치 화면 TSi 시작 입력	풋 스위치 또는 원격 시작
생산	미국 설계·제조·조립

활용 분야

정량 토출이
필요한 공정

제약·의약품 — 젤 캡과 캡슐 원료를 일정량으로 채웁니다.
화장품 — 색상, 향료, 에센스를 소량씩 정량합니다.
식품 — 식품 첨가물과 향료, 방부제를 정확한 양으로 투입합니다.
진단·배터리 — 진단 시약과 배터리 전해질을 충전합니다.
의료기기 — 스프레이 코팅, 윤활, 접착제 도포량을 관리합니다.

선택 가이드

유량·압력별
권장 구동

이럴 때 (유량·압력 조건)	권장 모델	선택 이유
최대 1280 mL/min, 100 psig면 충분할 때	V-Series	스테퍼 구동의 기본 구성으로 가장 단순합니다.
더 높은 유량과 압력이 필요할 때	VS-Series	서보 구동으로 높은 유량과 압력을 받칩니다.
회전당 2.5~100 µL의 마이크로 도스가 필요할 때	M-Series	M0·M1 헤드를 쓰는 마이크로 드라이브입니다.
펌프 두 대를 한 하우징에 묶을 때	eVmP2	316SS 하우징 하나에 드라이브 두 대를 담습니다.

구성·옵션

드라이브와
선택 부속

드라이브 — VMP-OEM-V (품번 300136), V1·V2·V3 헤드(보어 1/4인치·3/8인치·1/2인치)와 조합합니다.
헤드 — 표준 SAN 헤드 또는 세척 포트 W 헤드, 접액부는 316SS·PTFE 또는 CKC 옵션입니다.
전원 — VMP-PSK-A 전원 키트(2 A, 품번 500071)를 선택합니다.
제어 — TSi 터치 화면과 펌프 스탠드를 옵션으로 추가합니다.

V-Series와 함께 보는
정량 펌프

V-Series는 VS-Series와 무엇이 다릅니까?
구동 방식이 다릅니다. V-Series는 스테퍼 구동으로 최대 1280 mL/min, 100 psig이고, VS-Series는 서보 구동으로 최대 1920 mL/min, 200 psig입니다.
TSi 한 대로 V-Series를 몇 대까지 제어할 수 있습니까?
TSi 터치 화면 한 대로 최대 32대를 제어합니다. PLC에서 RS485로 연결하면 최대 128대까지 제어합니다.
V-Series의 토출량은 어떻게 결정합니까?
헤드 크기(V1·V2·V3)와 회전 속도로 결정합니다. 필요한 1회 토출량과 사이클 시간을 알려 주시면 헤드를 추천합니다.
접액부 재질은 선택할 수 있습니까?
표준 SAN 헤드는 316SS와 PTFE이고, 세라믹과 Kynar를 사용하는 CKC 헤드를 옵션으로 선택합니다. 유체 종류를 알려 주시면 재질을 검토합니다.
