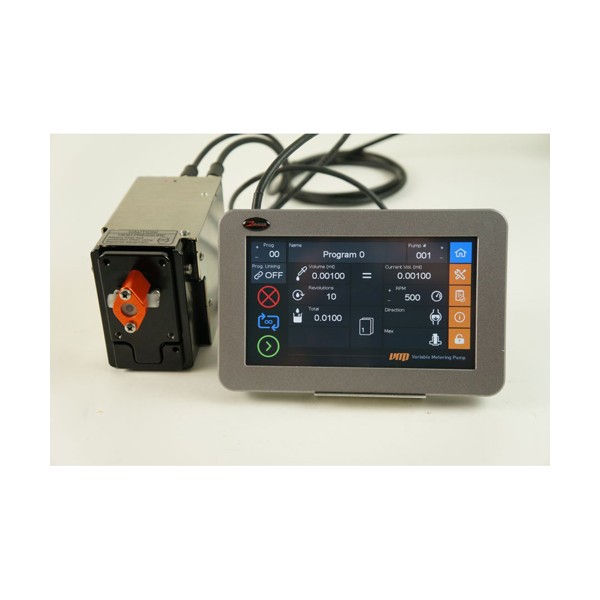

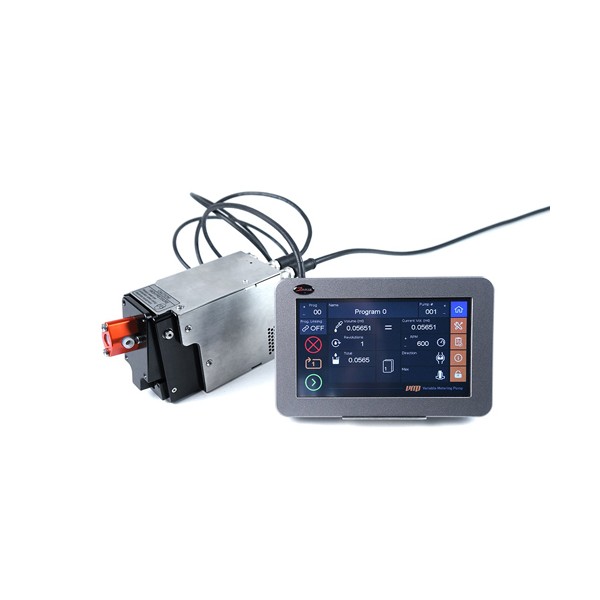

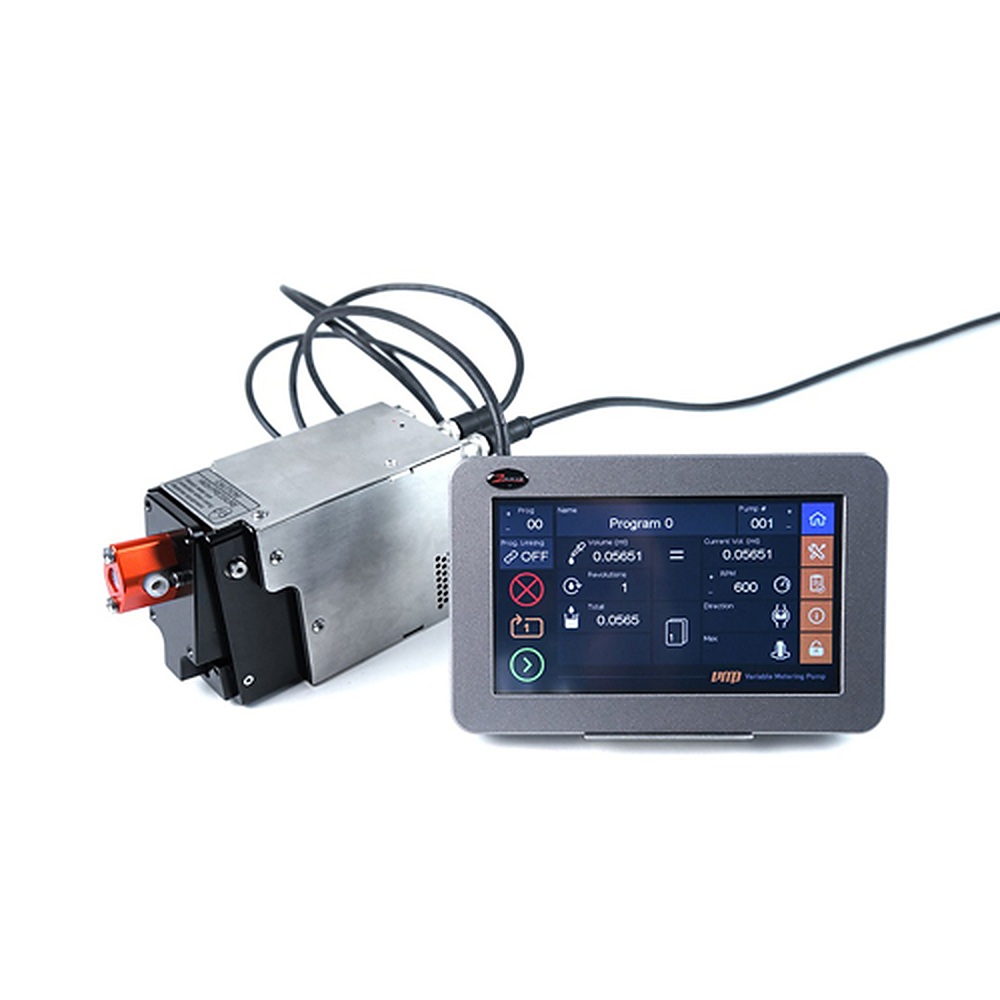

Zaxis eVmP M-Series 마이크로 계량 및 주입 펌프

MODEL: eVmP M-Series
브랜드: ZAXIS

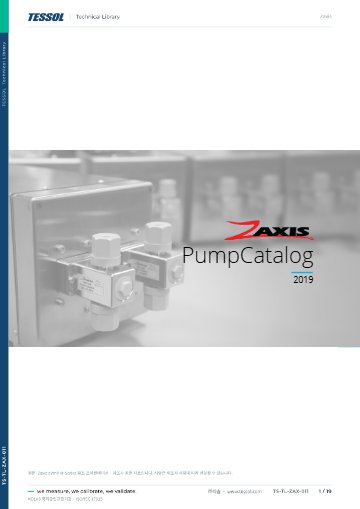

제품 자료: 펌프 프레젠테이션

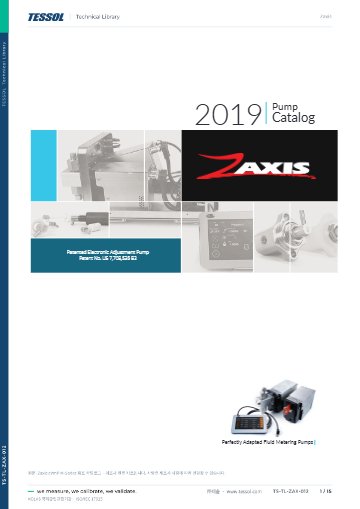

펌프 카탈로그

제품문의 구매하기

아주 적은 시약을 2.5 µL부터
채우는 마이크로리터 정량 펌프

Zaxis eVmP M-Series 마이크로리터 정량 펌프

견적 받기

Zaxis 국내 정식 공급 파트너

Zaxis eVmP M-Series(VMP-OEM-M)는 M0·M1 헤드를 스테퍼 마이크로 드라이브로 구동해 회전당 2.5~100 µL를 토출하는 마이크로리터 정량 펌프(마이크로 도징 펌프)입니다. 시약 키트와 스트립, 사전 충전 도스처럼 아주 적은 양을 반복해서 채우는 제약·진단 라인에 사용합니다.

무밸브 세라믹 피스톤 구조라 드리프트 없이 ±1 % FS 정확도를 유지하고, 1/4-28 저사체적 포트로 헤드 안에 남는 유체를 줄여 소량 토출의 잔류 오차를 낮춥니다. 최대 유량 100 mL/min, 100 psig까지 구동하는 이 마이크로 펌프는 (주)테솔이 국내에 공식 공급합니다.

2.5 µL

회전당 최소 토출량

100 mL/min

최대 유량

100 psig

최대 압력

±1 % FS

정확도(0.5 % FS CV)

특징

미량 토출을
안정적으로 반복

핵심 특징	현장에서 달라지는 점
회전당 2.5~100 µL 토출	시약을 한 방울 단위로 나누므로 사전 충전 도스와 시약 키트의 충전 편차가 줄어듭니다.
무밸브 세라믹 피스톤	체크 밸브가 없어 점착성 시약에서도 밸브 고착에 의한 토출 불량이 생기지 않습니다.
전자식 용량 조절	특허 방식으로 피스톤 각도를 전자식으로 바꿔 장비를 세우지 않고 토출 용량을 조정할 수 있습니다.
SAN · CKC 헤드 선택	316SS·PTFE의 SAN과 PVDF 몸체의 CKC 중에서 유체 적합성에 맞게 선택할 수 있습니다.
1/4-28 저사체적 포트	헤드 내부에 남는 유체량이 작아 고가 시약의 손실과 세척 부담이 줄어듭니다.
RS485 · PLC I/O · Ethernet	세 가지 통신이 기본이라 기존 충전 설비의 PLC에 바로 연결합니다.

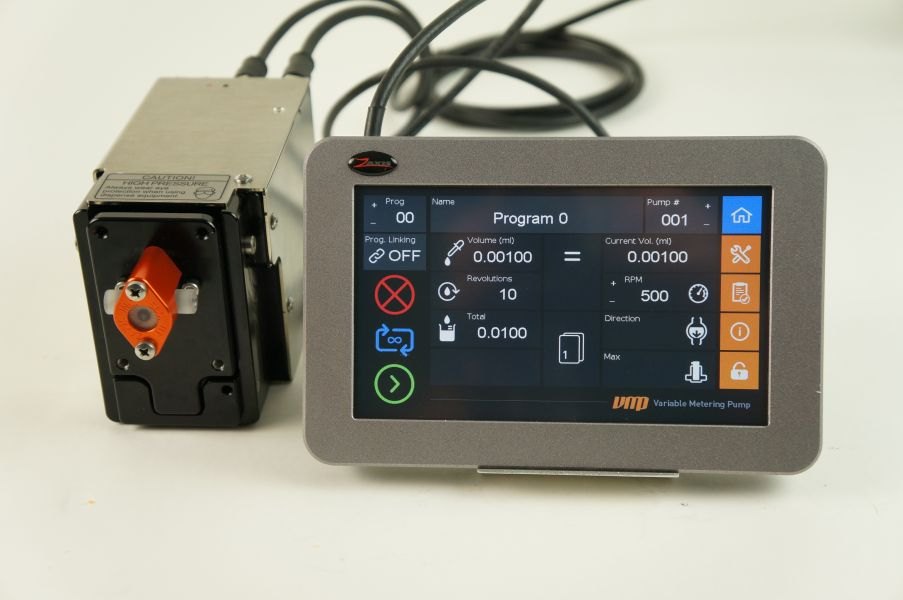

터치 디스플레이 컨트롤러와 연결된 마이크로 펌프

헤드 선택

M0·M1 헤드와
접액부 조합

M0는 3/16인치 보어에 회전당 0.05 mL, M1은 1/4인치 보어에 0.10 mL를 토출하며 1000 rpm에서의 최대 유량은 각각 50 mL/min, 100 mL/min입니다. 시약이 금속 접촉에 민감하면 PVDF 몸체에 Kynar·PTFE·Rulon AR 접액부를 사용하는 CKC 헤드가, 고온 유체에는 350 °F까지 견디는 SAN 헤드가 알맞습니다.

SAN과 CKC 헤드 비교

네 종류 헤드는 모두 1/4-28 암나사 저유량 포트를 사용하며, 소모품인 립 씰은 SAN이 PTFE, CKC가 Rulon AR입니다. 헤드 씰은 SAN 헤드에만 들어갑니다.

운용 조건

유체 점도와
회전 속도 설정

최대 회전 속도 1000 rpm은 유체 점도에 따라 낮춰야 하는 상한값이므로, 점도가 높은 시약은 같은 헤드에서도 최대 유량이 떨어집니다. 토출량을 µL 단위로 조정하므로 시약의 점도와 온도가 바뀌는 라인에서는 시운전 때 실제 토출량을 계량해 보정하세요.

사양

M0·M1 헤드별
마이크로 도징 사양

항목	M0SAN-LF	M0CKC-LF	M1SAN-LF	M1CKC-LF
보어	3/16인치	3/16인치	1/4인치	1/4인치
회전당 최대 토출량	0.05 mL	0.05 mL	0.10 mL	0.10 mL
1000 rpm 최대 유량	50 mL/min	50 mL/min	100 mL/min	100 mL/min
헤드 품번	300026	300167	300122	300149
몸체 / 접액부	316SS / 316SS · PTFE	PVDF / Kynar · PTFE · Rulon AR	316SS / 316SS · PTFE	PVDF / Kynar · PTFE · Rulon AR
최대 사용 온도	350 °F	200 °F	350 °F	200 °F
립 씰 / 헤드 씰	PTFE / 있음	Rulon AR / 해당 없음	PTFE / 있음	Rulon AR / 해당 없음

시리즈 공통 사양

항목	사양
드라이브	VMP-OEM-M (스테퍼 마이크로 드라이브, 품번 300134)
원리	무밸브 회전·왕복 세라믹 피스톤(용적형), 전자식 행정 체적 조절(미국 특허 7,708,535 B2)
정확도	±1 % FS, 0.5 % FS CV
토출량	회전당 2.5~100 µL
최대 유량 · 압력 · 속도	100 mL/min · 100 psig · 1000 rpm (속도는 점도에 따라 조정)
헤드 포트	1/4-28 암나사, 저유량·저사체적
헤드 호환 드라이브	VMP-OEM-M 전용
소모품	립 씰(SAN PTFE, CKC Rulon AR), 글랜드 와셔, 헤드 씰(SAN 한정)
통신	RS485, PLC I/O, Ethernet 기본
제어 방식	스트로크 속도·변위 독립 제어, 연속 계량, 단회·다회 토출, 유량 방향 전환, 석백

활용 분야

소량 정량이
필요한 공정

시약 키트·스트립 — 소량 시약을 정확한 양으로 나누어 충전합니다.
젤 캡 — 캡슐에 들어가는 원료를 일정량으로 정량합니다.
사전 충전 도스 — 미리 정한 주입량을 용기에 채웁니다.
식음료 첨가제 — 소량 첨가제를 투입량 편차 없이 넣습니다.
자동차 윤활·컨디셔닝 — 윤활제를 소량씩 도포합니다.

선택 가이드

토출 규모별
권장 구동

이럴 때 (토출 규모)	권장 모델	선택 이유
회전당 2.5~100 µL의 마이크로 도스	M-Series	M0·M1 헤드 전용의 스테퍼 마이크로 드라이브입니다.
회전당 25 µL~1.28 mL의 일반 정량	V-Series	V1~V3 헤드로 토출량 범위가 넓습니다.
200 psig 이상의 압력이 필요할 때	VS-Series	서보 구동으로 압력과 속도 한계가 높습니다.
펌프 두 대를 한 하우징에 묶을 때	eVmP2	M-Series 헤드를 쓰면 유량 한도가 낮은 마이크로 구성입니다.

구성·옵션

드라이브와
헤드 구성

드라이브 — VMP-OEM-M (품번 300134), M-Series 헤드 전용입니다.
헤드 — M0SAN-LF, M0CKC-LF, M1SAN-LF, M1CKC-LF 중에서 보어와 접액부를 선택합니다.
소모품 — 립 씰, 글랜드 와셔, 헤드 씰(SAN 한정)을 교체 부품으로 구성합니다.

M-Series와 함께 보는
정량 펌프

M-Series와 V-Series 중 어느 쪽을 선택합니까?
회전당 토출량으로 구분합니다. M-Series는 2.5~100 µL의 마이크로 도스용이고, V-Series는 25 µL~1.28 mL를 다룹니다.
헤드 재질은 유체에 맞춰 고를 수 있습니까?
네, 316SS·PTFE의 SAN과 PVDF 몸체의 CKC 중에서 선택합니다. 유체 종류와 사용 온도를 알려 주시면 맞는 재질을 안내합니다.
V-Series 헤드를 M-Series 드라이브에 달 수 있습니까?
아닙니다. M-Series 헤드는 VMP-OEM-M 드라이브 전용입니다. 토출 규모가 달라지면 드라이브와 헤드를 함께 바꿔야 합니다.
통신은 어떤 방식을 지원합니까?
RS485, PLC I/O, Ethernet을 기본으로 지원합니다. 기존 충전 설비의 PLC 통신 방식에 맞춰 선택합니다.
