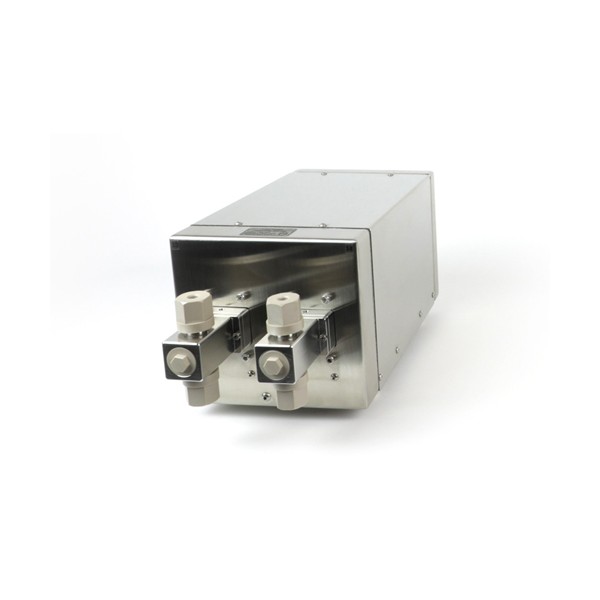

Zaxis Dual eVmp IP67등급 듀얼 eVmP 스마트 펌프

Zaxis Dual eVmp IP67등급 듀얼 eVmP 스마트 펌프

MODEL
Dual eVmp
브랜드
ZAXIS

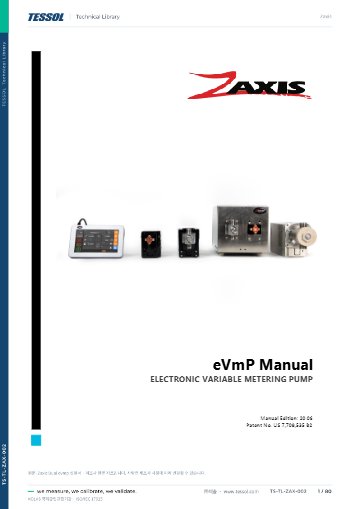

제품 자료
제품문의 구매하기

eVmP 두 대를 하우징 하나에
담은 듀얼 정량 펌프

Zaxis eVmP2 듀얼 정량 펌프

견적 받기

Zaxis 국내 정식 공급 파트너

Zaxis eVmP2는 eVmP 드라이브 두 대를 IP45 등급의 316SS 하우징 하나에 담고 펌프마다 전원·통신 케이블을 둔 듀얼 정량 펌프(Dual eVmP, 2액 혼합·병렬 토출 펌프)입니다. 스테퍼 구동 VMP2-V와 서보 구동 VMP2-VS 중에서 선택해 2액형 혼합과 병렬 토출 라인에 사용합니다.

두 펌프를 따로 설정하므로 한 하우징에서 서로 다른 유량의 액체를 동시에 토출하고, 펌프 한 대를 사용할 때와 같은 ±1 % FS 정확도를 유지합니다. 설치 공간과 배관 길이를 줄이는 이 듀얼 펌프는 (주)테솔이 국내에 공식 공급합니다.

2대

316SS 하우징 하나에 장착한 드라이브

1920 mL/min

VMP2-VS 최대 유량

200 psi

VMP2-VS 최대 압력

±1 % FS

정확도(0.5 % CV)

특징

두 대를 따로
제어하는 하우징

핵심 특징현장에서 달라지는 점
듀얼 펌프 316SS 하우징드라이브 두 대를 한 하우징에 담아 설치 공간이 줄고 장비 프레임 고정이 한 번에 끝납니다.
펌프별 전원·통신 케이블펌프마다 독립된 케이블이라 한 대를 멈춰도 다른 한 대의 토출이 이어집니다.
스테퍼와 서보 선택유량과 압력 요구에 맞춰 VMP2-V와 VMP2-VS 중에서 구동 방식을 선택합니다.
무밸브 세라믹 피스톤흡입과 토출이 피스톤 한 부품으로 이어져 밸브 마모에 의한 정확도 저하가 없습니다.
접액부 재질 선택세라믹, 316SS, PVDF, PEEK 등에서 유체에 맞는 재질을 선택합니다.
Ethernet · RS485 통신Ethernet TCP/IP와 RS485로 제어 시스템에 연결해 두 펌프를 같은 네트워크에서 운용합니다.

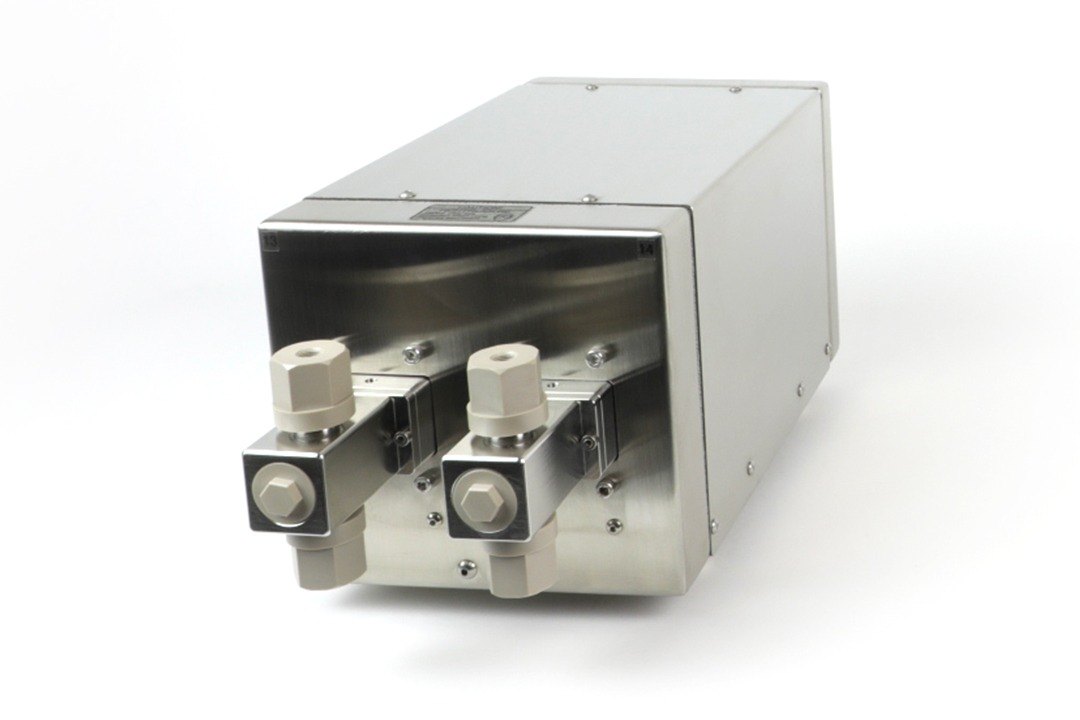

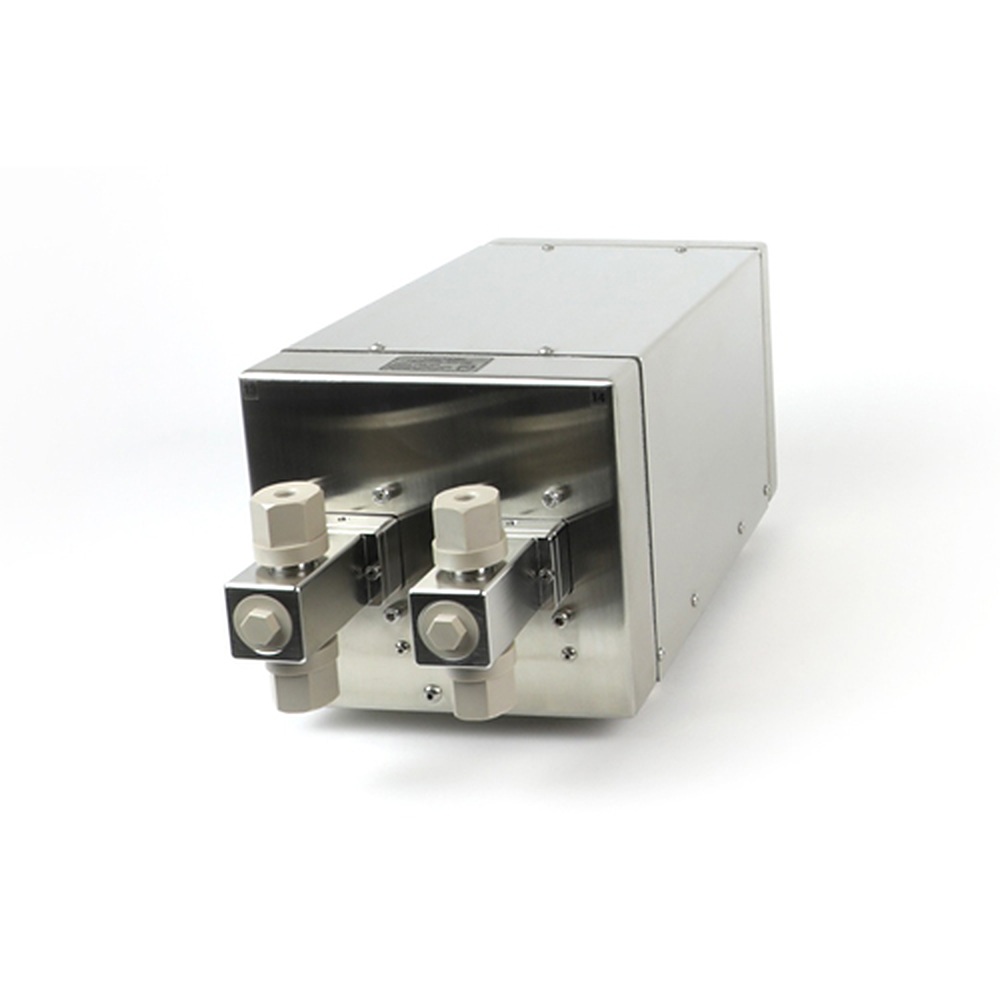

ZAXIS Dual eVmp - 스테인리스 하우징에 장착된 듀얼 계량 펌프
스테인리스 하우징에 장착된 듀얼 계량 펌프

구동 선택

스테퍼와 서보
구동 선택

VMP2-V는 스테퍼 구동에 1280 mL/min, 100 psi이고, VMP2-VS는 서보 구동에 1920 mL/min, 200 psi입니다. 두 액체의 유량 비율이 다른 2액형 혼합이라면 큰 쪽 유량이 VMP2-V 한계를 넘는지 먼저 확인하고, 한계를 넘는 경우에 VMP2-VS를 선택하세요.

펌프별 케이블 커넥터

전원은 4핀, RS485는 8핀, PLC I/O는 12핀 커넥터로 연결합니다. VMP2용 4핀 AC 케이블을 옵션으로 구성하며, 펌프 두 대가 각각 독립된 케이블 세트를 가집니다.

소재·환경

접액부 재질과
동작 환경

접액부는 세라믹(알루미나), 316SS, 303/304SS, PVDF, PEEK 중에서 선택하거나 맞춤으로 정하며, -20~70 °C 범위에서 결로가 없는 환경에서 동작합니다. M-Series 헤드를 장착하면 최대 유량은 100 mL/min 구성이 됩니다.

사양

듀얼 모델별
구동 사양

항목VMP2-VVMP2-VS
구동 방식스테퍼 모듈 2개서보 모듈 2개
품번300140300141
최대 유량1280 mL/min1920 mL/min
최대 압력100 psi200 psi
최대 속도1000 rpm1500 rpm
M-Series 헤드 장착 시최대 100 mL/min최대 100 mL/min

시리즈 공통 사양

항목사양
하우징316SS, IP45 등급
구성드라이브 2대, 펌프별 전원·통신 케이블 포함
정확도±1 % FS, 0.5 % CV
접액부 옵션세라믹(알루미나) · 316SS · 303/304SS · PVDF · PEEK · 맞춤
동작 온도-20 ~ 70 °C, 결로 없음
통신Ethernet TCP/IP · RS485 반이중/전이중
케이블 커넥터4핀(VMP2 전원) · 8핀(RS485) · 12핀(PLC I/O)
전원 키트VMP-PSK-A 2 A(품번 500071) · VMP-PSK-VS-A 4 A(품번 500080)
옵션TSi 터치 화면 · VMP2용 4핀 AC 케이블

활용 분야

2액·병렬 토출이
필요한 공정

  • 제약 — 젤 캡용 활성 제약 성분을 두 가지 액체로 나누어 토출합니다.
  • 화장품 — 색상, 향수, 에센스를 두 라인에서 동시에 정량합니다.
  • 식품 — 식품 첨가물, 향료, 방부제를 병렬로 투입합니다.
  • 진단 키트 — 두 종류 시약을 같은 하우징에서 각각 토출합니다.

선택 가이드

유량과 대수별
권장 구성

이럴 때 (현장 조건)권장 모델선택 이유
유량과 압력이 더 높아야 할 때VMP2-VS서보 구동으로 더 높은 유량과 압력을 받칩니다.
유량과 압력이 낮아도 될 때VMP2-V스테퍼 구동의 1280 mL/min, 100 psi로 충분합니다.
펌프 한 대면 충분할 때V-Series 또는 VS-Series하우징 없이 드라이브 한 대로 구성이 단순합니다.
아주 작은 유량이 필요할 때M-Series 헤드 사용최대 100 mL/min 구성으로 µL 단위를 다룹니다.

구성·옵션

구성 모델과
선택 부속

  • 구성 — VMP2-V 듀얼(스테퍼, 품번 300140) 또는 VMP2-VS 듀얼(서보, 품번 300141)입니다.
  • 제어 — TSi 터치 화면으로 프로그램을 설정합니다.
  • 케이블 — VMP2용 4핀 AC 케이블을 선택합니다.
  • 접액부 — 세라믹, 316SS, 303/304SS, PVDF, PEEK, 맞춤 중에서 유체에 맞춰 구성합니다.
