높은 유량과 압력이 필요한
생산 라인용 서보 정량 펌프

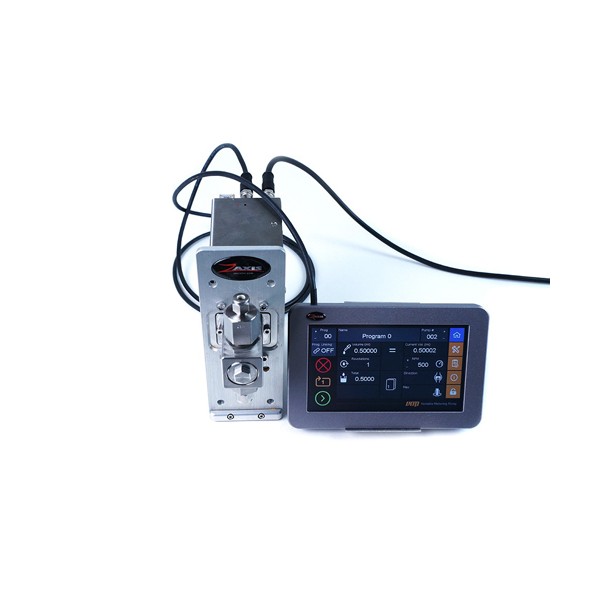

Zaxis eVmP VS-Series 서보 정량 펌프

견적 받기

Zaxis 국내 정식 공급 파트너

Zaxis eVmP VS-Series(VMP-OEM-VS)는 V-Series 헤드를 서보 모터로 구동해 최대 1920 mL/min, 200 psig를 토출하는 서보 정량 펌프(서보 메터링 디스펜스 펌프)입니다. V-Series보다 높은 유량과 압력이 필요한 고속 생산 라인과 고점도 유체 충전에 사용합니다.

서보가 속도를, 스테퍼가 토출 용량을 담당하는 이중 구동이라 토크는 V-Series의 약 4배이며, 절대 위치 모니터와 토크 제한, 전류 모니터링으로 과부하를 사전에 차단합니다. 최대 1500 rpm으로 구동하는 이 서보 펌프는 (주)테솔이 국내에 공식 공급합니다.

1920 mL/min

최대 연속 유량

200 psig

최대 토출 압력

1500 rpm

최대 회전 속도

약 4배

V 드라이브 대비 토크

특징

높은 압력과
토크에 대응하는 구조

핵심 특징현장에서 달라지는 점
서보 속도 제어 + 스테퍼 체적 제어속도와 토출 용량을 서로 다른 구동부가 담당하므로 고속에서도 설정한 체적을 유지합니다.
V 드라이브 대비 약 4배 토크점도가 높은 유체나 배관 저항이 큰 라인에서도 회전 속도가 떨어지지 않아 토출 시간이 일정합니다.
절대 위치 모니터와 토크 제한피스톤 위치를 항상 알고 있어 전원 차단 후 재기동 시 기준 위치를 다시 찾는 시간이 줄고, 과부하는 토크 제한으로 막습니다.
전류 모니터링부하 변화를 전류로 감시하므로 배관 막힘과 마모를 정지 전에 파악합니다.
무밸브 세라믹 피스톤밸브 마모에 따른 정확도 저하가 없어 ±1 % FS를 오래 유지합니다.
TSi · PLC 제어TSi 터치 화면과 PLC로 여러 대를 묶어 운용하므로 병렬 라인 설정이 한곳에서 끝납니다.

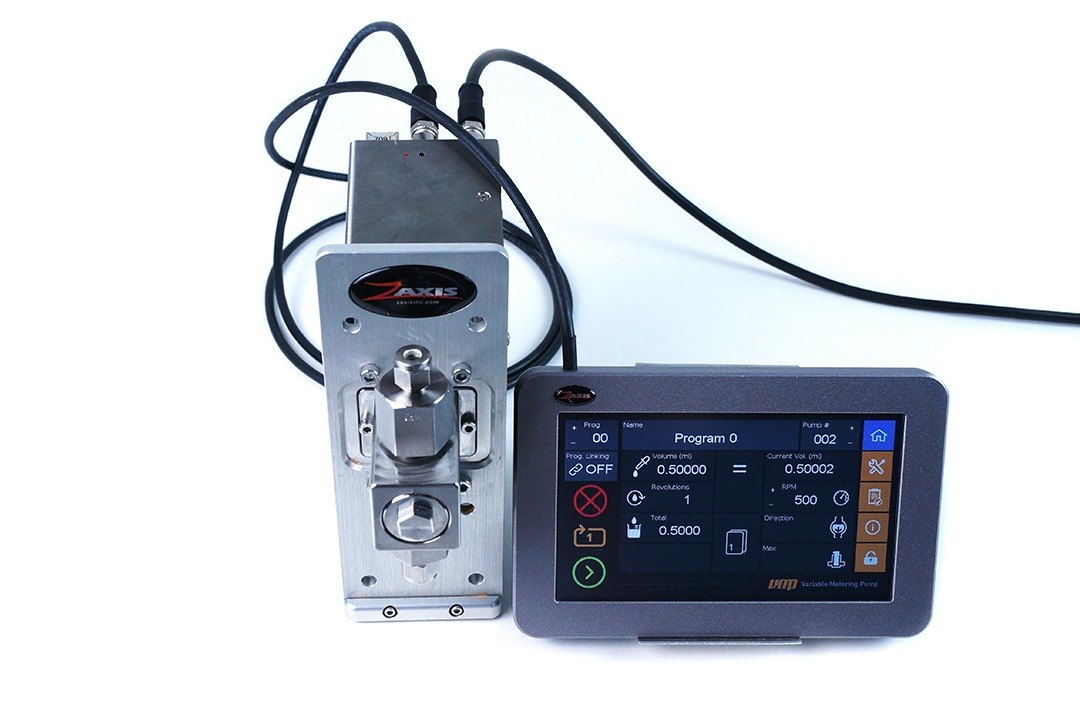

ZAXIS eVmP VS-Series - 터치 디스플레이 컨트롤러와 연결된 정밀 계량 펌프
터치 디스플레이 컨트롤러와 연결된 정밀 계량 펌프

서보 구동

서보 구동으로
달라지는 운전 조건

V-Series가 100 psig, 1000 rpm까지인 반면 VS-Series는 200 psig, 1500 rpm까지 올라가므로 같은 V1·V2·V3 헤드로 압력이 높은 배관이나 긴 이송 라인을 구동할 수 있습니다. 토출 용량은 스테퍼가 그대로 맡으므로 회전당 0~1.28 mL의 조절 범위는 V-Series와 같습니다.

서보 보호 기능

토크 제한이 설정값을 넘는 부하를 차단하고 전류 모니터링으로 부하 경향을 확인하므로, 고점도 유체 라인에서 배관이 좁아지는 징후를 가동 중에 파악합니다.

전원 준비

24 VDC 4 A
전원 용량 계획

서보 구동은 24 VDC에서 4 A를 사용하므로 V-Series용 2 A 전원 키트를 그대로 사용하지 말고 VMP-PSK-VS-A 4 A 전원 키트(품번 500080)를 기준으로 계획하세요. 공급 전원은 110~240 VAC 범위입니다.

사양

서보 구동 정량
펌프 사양

항목사양
드라이브VMP-OEM-VS (서보 + 스테퍼, 품번 300135)
원리무밸브 회전·왕복 세라믹 피스톤(용적형), 전자식 행정 체적 조절
정확도±1 % FS, 0.5 % FS CV
최대 유량 · 압력 · 속도1920 mL/min · 200 psig · 1500 rpm
토출량회전당 0~1.28 mL (V-Series 헤드 V1·V2·V3)
구동속도는 서보, 체적은 스테퍼 · 절대 위치 모니터 · 토크 제한 · 전류 모니터링 · V 드라이브 대비 약 4배 토크
전원24 VDC · 4 A (공급 전원 110~240 VAC)
크기 · 무게7.6 × 11.2 × 22.9 cm · 7 lb
동작 온도-20 ~ 70 °C, 결로 없음
통신RS485, PLC I/O, Ethernet
제어 방식스트로크 속도·변위 독립 제어, 연속 계량, 단회·다회 토출, 유량 방향 전환, 석백
제어 대수TSi 32대 / PLC·RS485 128대
TSi 조작부그래픽 터치 화면, 22.5 mm 조명 푸시 버튼

활용 분야

고속·고점도
공정 현장

  • 고속 생산 라인 — 사이클 시간이 짧은 충전·도포 라인에서 높은 유량을 확보합니다.
  • 고점도 유체 — 점도가 높은 액체를 4배 토크로 정량 토출합니다.
  • 제약·화장품·식품 — 캡슐 원료, 화장품, 식품 첨가물을 일정량으로 투입합니다.
  • 산업 윤활유 — 윤활유를 정해진 양만큼 분배합니다.
  • 배터리·의료기기 — 전해질 충전과 의료기기 코팅·윤활 작업에 사용합니다.

선택 가이드

V와 VS
구동 선택

이럴 때 (유량·압력)권장 모델선택 이유
100 psig, 1280 mL/min 이내의 일반 정량V-Series스테퍼 단독 구동으로 구성과 전원이 단순합니다.
더 높은 유량·압력이 필요한 고속 라인VS-Series서보 구동으로 압력과 속도 한계가 높습니다.
회전당 6 mL의 대용량 충전VS61인치 보어 V6SAN-W 헤드 전용 서보 드라이브입니다.
펌프 두 대를 한 하우징에 묶을 때eVmP2 (VMP2-VS)서보 드라이브 두 대를 316SS 하우징 하나에 담습니다.

구성·옵션

드라이브와
전원 키트

  • 드라이브 — VMP-OEM-VS (서보 + 스테퍼), V1·V2·V3 헤드(0~1.28 mL/rev)와 조합합니다.
  • 전원 — VMP-PSK-VS-A 4 A 전원 키트(품번 500080)를 선택합니다.
  • 제어 — TSi 터치 화면을 옵션으로 추가합니다.
