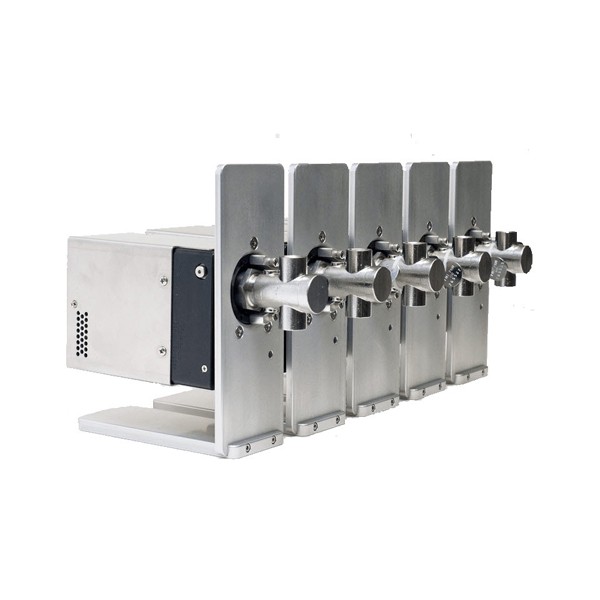

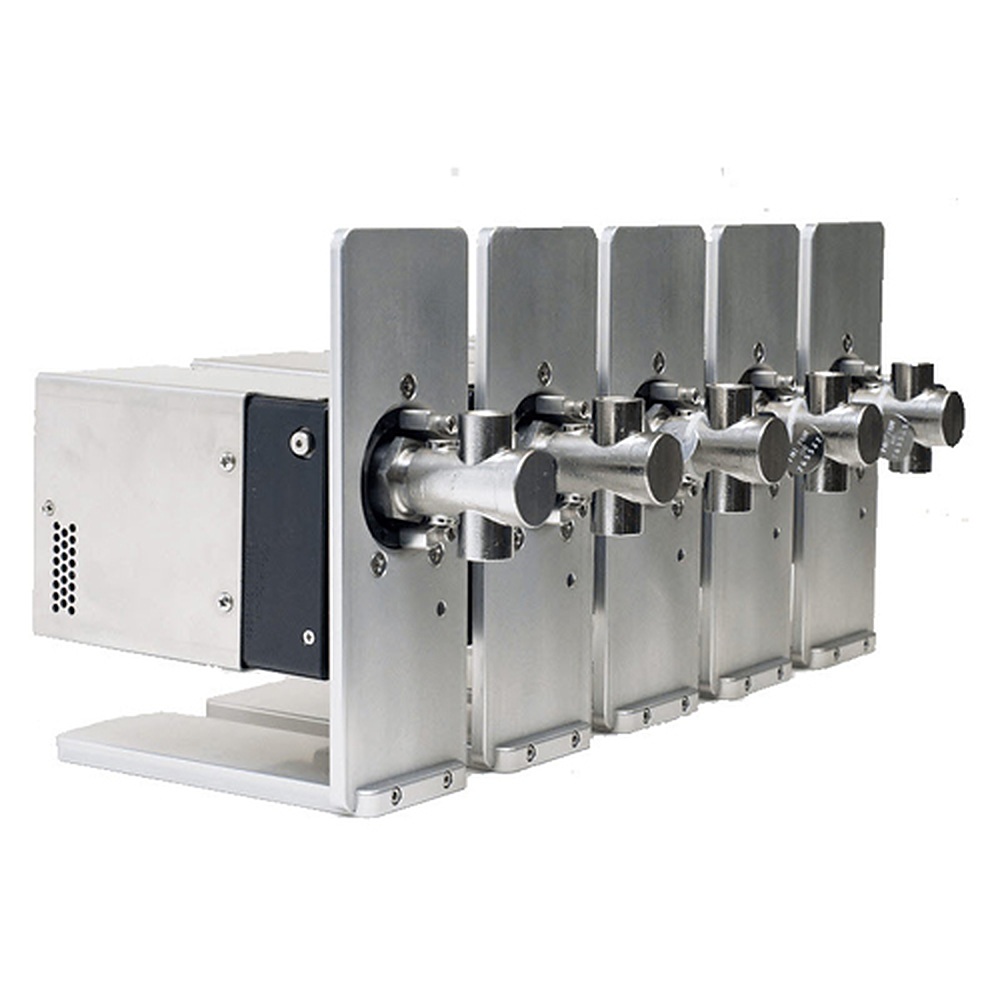

Zaxis eVmP 스마트 펌프 시스템

MODEL: OEM Metering Pumps
브랜드: ZAXIS

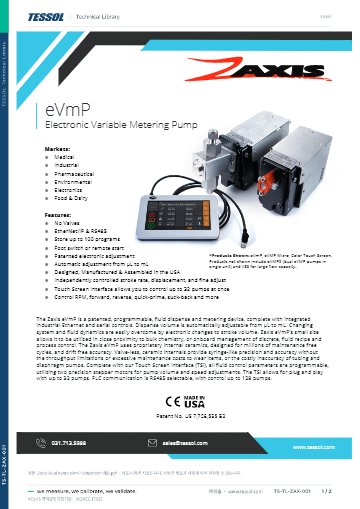

제품 자료: eVmP Datasheet-테솔

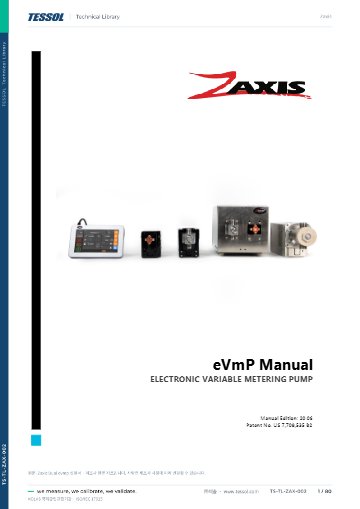

설명서

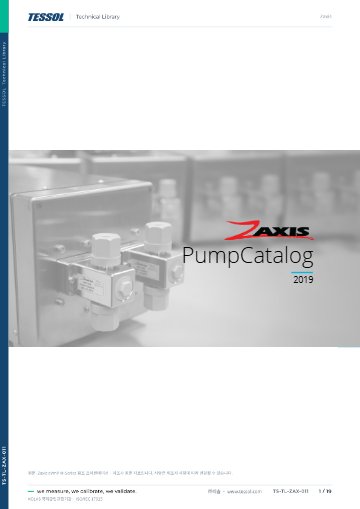

펌프 프레젠테이션

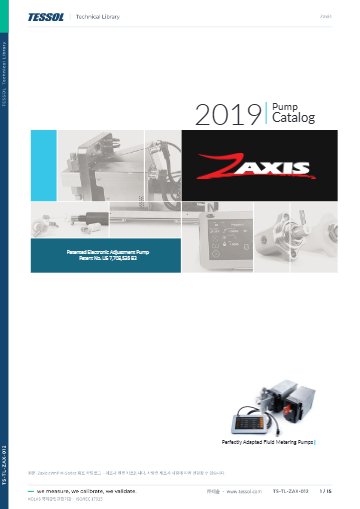

펌프 카탈로그

제품문의 구매하기

피스톤 각도로 토출량을
조절하는 무밸브 정량 펌프

Zaxis eVmP 정량 펌프 시스템 개요

견적 받기

Zaxis 국내 정식 공급 파트너

Zaxis eVmP는 선형 스테퍼 액추에이터가 세라믹 피스톤의 각도를 바꿔 토출 체적을 정하는 무밸브 OEM 정량 펌프 시스템(전자식 용량 조절 메터링 펌프)입니다. 0~1.28 mL/rev 범위를 ±1 % FS 정확도와 0.01 µL 분해능으로 제어해 µL에서 mL까지 토출량을 자동 조정합니다.

흡입구와 토출구가 항상 연결되고 움직이는 부품이 피스톤 하나뿐이라 밸브 마모와 드리프트가 없습니다. TSi 한 대로 최대 32대, PLC·RS485로 최대 128대까지 묶어 제어하며, 시스템 전원 60 W의 소형 구성입니다. 이 OEM 펌프는 (주)테솔이 국내에 공식 공급합니다.

무밸브

흡입구와 토출구 상시 연결

0.01 µL

토출 분해능

0 ~ 1.28 mL/rev

회전당 토출 범위

최대 128대

PLC·RS485 제어 대수

특징

밸브 없이
체적을 조절하는 구조

핵심 특징	현장에서 달라지는 점
밸브 없는 구조	흡입구와 토출구가 항상 연결되어 밸브 고착이나 마모에 따른 토출 불량이 생기지 않습니다.
움직이는 부품 하나	피스톤 한 부품이 흐름을 만들어 부품 수가 줄고 세척과 정비 대상이 단순해집니다.
전자식 토출량 조절	피스톤 각도를 전자식으로 바꿔 체적을 정하므로 µL에서 mL까지 장비를 세우지 않고 조정합니다.
0.01 µL 분해능	아주 작은 양까지 세밀하게 토출량을 설정할 수 있습니다.
TSi 화면 제어	터치 화면에서 프로그램과 제어 값을 설정하므로 현장 조정에 별도 PC가 필요 없습니다.
RS485 · EtherNet/IP 연결	PLC와 PC에 RS485 또는 Ethernet으로 연결해 기존 설비 제어 체계에 편입합니다.

작동 원리

행정각 조절로
체적을 정하는 방식

세라믹 펌프 부품과 전자 제어 리니어 스테퍼 액추에이터가 피스톤의 각도를 바꾸면 한 회전당 행정 체적이 달라집니다. 피스톤이 회전하며 왕복하는 동안 흡입구와 토출구가 번갈아 이어지므로 별도 밸브가 필요 없고, 토출량은 행정 체적과 회전 속도의 곱으로 정해집니다.

맞춤 제작

표준 구성이 맞지 않을 때의
맞춤 제작

소재와 구성을 용도에 맞춘 설계·제작

소재, 고정구, 펌프 구성을 용도에 맞게 설계하고 제작·조립하며, 기구·전기·소프트웨어 엔지니어가 한 팀으로 작업합니다. PEEK나 몰드 소재처럼 SAN·CKC를 대체하는 소재와 맞춤 노즐, 리저버, 튜빙 세트, 스탠드도 구성 대상이고, 약품과 식품·유제품, 전자 부품, 환경 시료 채취 용도가 대표적입니다.

사용 방법

eVmP 스마트 펌프
RS485·이더넷 제어와 명령

eVmP는 TSi 터치스크린으로 직접 설정하거나, RS485와 이더넷으로 PC·PLC에서 명령을 보내 제어하는 펌프입니다. 시리얼 터미널 프로그램에서 문자 명령을 입력해 첫 토출까지 해 볼 수 있습니다.

소프트웨어·도구	하는 일
TSi 터치스크린	펌프 번호 설정, 이더넷 설정, 프로그램 제어(최대 32대)
RS485	PLC·PC와 직렬 통신, 이 방식으로 최대 128대 제어
이더넷 TCP/IP · EtherNet/IP	IP 주소와 포트 23으로 터미널 접속, 명령 전송
디지털 I/O (12핀 케이블)	외부 시작 신호 입력, 카운트·비지 출력
시리얼 터미널 프로그램(예: RealTerm)	PC에서 명령 문자열을 직접 입력

처음 연결하는 순서

순서	할 일
1	펌프에 전원을 연결합니다(24 VDC).
2	RS485로 연결할 때는 8핀 M12 커넥터의 RS485Y(핀 3, 녹색)와 RS485Z(핀 4, 노랑)를 USB-RS485 어댑터에 연결합니다.
3	Windows에서는 장치 관리자에서 COM 포트를 확인합니다(Mac·Linux는 터미널에서 ls /dev/tty.*).
4	RealTerm 같은 터미널 프로그램으로 COM 포트에 접속하고, TSi를 쓸 때는 통신 속도를 115200으로 맞춥니다.
5	이더넷으로 연결할 때는 펌프를 PC와 같은 네트워크에 연결하고 DHCP를 켠 뒤 터미널에서 IP:23으로 접속합니다.
6	명령을 입력합니다. RS485는 001SRP를 꺾쇠로 감싼 형식, 이더넷은 [SRP]처럼 입력하면 펌프가 한 번 토출합니다.

RS485·이더넷 명령 예시

명령	하는 일
<001SRP>	RS485: 펌프 1번의 프로그램 실행(토출)
<000SCS>	RS485: 모든 펌프에 현재 토출량 설정 적용
[SRP]	이더넷: 연결된 펌프의 프로그램 실행
[SCS]	이더넷: 연결된 펌프의 현재 토출량 적용
SSS	속도(RPM) 설정, 60~1000, 기본 200
QCV	현재 토출량 설정값 조회

RS485 명령은 꺾쇠 괄호 안에 펌프번호 3자리와 명령을 이어 쓰는 형식, 이더넷 명령은 [명령] 형식이며 세트 명령은 S, 조회 명령은 Q로 시작합니다. 펌프 번호 000은 전체 펌프입니다. 펌웨어 버전에 따라 다를 수 있으니 매뉴얼을 함께 확인하세요.

고정 IP를 쓰려면 DHCP를 끈 뒤 SIP(IP 주소), SIN(넷마스크), SIG(게이트웨이)를 설정합니다. 매뉴얼에 따르면 하드 리셋은 저장된 프로그램, 펌프 번호, 이더넷 설정을 지우고 교정값은 유지하므로 실행 전에 설정을 기록해 두세요.

사양

시스템 공통 사양과
드라이브 비교

항목	VMP-OEM-M	VMP-OEM-V	VMP-OEM-VS	VMP-OEM-VS6	VMP2-V	VMP2-VS
품번	300134	300136	300135	300137	300140	300141
구동 방식	스테퍼	스테퍼	서보	서보	스테퍼 2모듈	서보 2모듈
최대 압력	100 psig	100 psig	200 psig	25 psig	100 psi	200 psi
최대 속도	1000 rpm	1000 rpm	1500 rpm	1500 rpm	1000 rpm	1500 rpm

시스템 공통 사양

항목	사양
원리	세라믹 펌프 부품과 전자 제어 리니어 스테퍼 액추에이터가 피스톤 각도를 바꿔 체적을 조절
구조	흡입구와 토출구가 항상 연결되는 무밸브 구조, 움직이는 부품 하나
토출량	0~1.28 mL/rev
정확도 · 분해능	±1 % FS · 0.5 CV · 0.01 µL
압력	0~100 psi (맞춤 가능)
시스템 전원	60 W · 2 A · 24 VDC (공급 전원 110~240 VAC)
드라이브 크기 · 무게	7.6 × 11.2 × 22.9 cm · 7 lb
TSi 크기 · 무게	10.2 × 6.9 × 15.2 cm · 12 oz
제어	TSi 최대 32대 · PLC는 RS485로 최대 128대 · EtherNet/IP · TCP/IP
구동 모터	정밀 스테퍼 모터 2개 · 펌프 용량과 속도 조정
접액부 옵션	세라믹(의료용 알루미나) · 316SS · 303/304SS · PVDF · PEEK (맞춤 가능)
동작 온도	-20 ~ 70 °C, 결로 없음
운전 방식	연속 계량 · 단회/다회 토출 · 유량 방향 전환 · 석백
TSi 시작 입력	풋 스위치 또는 원격 시작
생산	미국 설계·제조·조립

활용 분야

정량 토출이
필요한 산업

제약 — 젤 캡용 활성 성분과 경피 패치 원료를 정량합니다.
식품·향료 — 식품 첨가물, 향료, 방부제를 일정량으로 투입합니다.
의료기기 — 진단 키트와 의료기기 코팅, 접착제 도포량을 관리합니다.
배터리 — 배터리 생산용 전해질을 충전합니다.

선택 가이드

토출 규모별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
회전당 1.28 mL 이하로 정밀 토출할 때	V-Series	스테퍼 구동에 V1~V3 헤드로 토출량을 세밀하게 나눕니다.
회전당 6 mL로 대용량을 토출할 때	VS6	1인치 보어 V6SAN-W 헤드 전용 서보 드라이브입니다.
펌프 두 대를 한 하우징에 묶을 때	eVmP2	316SS 하우징 하나에 드라이브 두 대를 담습니다.
표준 구성이 맞지 않을 때	맞춤 제작	소재, 고정구, 펌프 구성을 용도에 맞게 설계합니다.
TSi 화면으로 여러 대를 묶어 제어할 때	eVmP 액세서리	터치 화면, 전원 키트, 케이블, 316SS 피팅을 구성합니다.

구성·옵션

기본 구성과
선택 부속

드라이브 — eVmP 드라이브를 V·VS·M-Series 중에서 선택합니다.
TSi 터치 화면 — TSi Vc(품번 300133)를 기본 제어기로 구성합니다.
펌프 스탠드 — 옵션으로 추가합니다.
맞춤 소재·고정구·펌프 구성 — 용도에 맞춰 설계·제작합니다.

eVmP와 함께 보는
정량 펌프

eVmP는 밸브가 없는데 흐름을 어떻게 제어합니까?
피스톤이 회전하며 왕복해 흡입구와 토출구를 번갈아 이어 줍니다. 별도 밸브 없이 피스톤 한 부품이 흐름 방향을 정합니다.
eVmP의 토출량은 어떻게 바꿉니까?
전자식 액추에이터가 피스톤 각도를 바꿔 행정 체적을 조절하고, 회전 속도와 함께 유량을 정합니다.
eVmP 펌프를 여러 대 동시에 제어할 수 있습니까?
네, TSi 한 대로 최대 32대를 제어하고 PLC는 RS485로 최대 128대를 제어합니다. 규모에 맞춰 TSi와 PLC 방식을 선택합니다.
표준 모델 외에 맞춤 제작도 가능합니까?
네, 소재와 고정구, 펌프 구성을 맞춘 설계·제작을 지원합니다. 용도와 유체 조건을 알려 주시면 구성을 검토합니다.
