MODEL
Pump Accessories
브랜드
ZAXIS
제품 자료
제품문의 구매하기

eVmP에 더하는 터치 화면과
전원·케이블·피팅 액세서리

Zaxis eVmP 액세서리 TSi 터치 화면 · 전원 키트 · 케이블 · 피팅

견적 받기

Zaxis 국내 정식 공급 파트너

Zaxis eVmP 액세서리는 eVmP 드라이브에 추가하는 7인치 TSi Vc 터치 화면, VMP-PSK 전원 키트, RS485·PLC I/O·AC 케이블, 316SS 컴프레션 피팅 묶음(Pump Accessories)입니다. 정량 펌프 최대 32대의 제어와 전원 공급, 배관 연결을 구성합니다.

TSi Vc 한 대로 RS485 데이지 체인의 eVmP 최대 32대를 프로그램할 수 있고 통신 케이블도 함께 들어 있어, 펌프 수가 늘어도 화면과 배선 구성이 그대로 유지됩니다. V-Series에는 2 A, VS-Series에는 4 A 키트를 사용하는 이 액세서리는 (주)테솔이 국내에 공식 공급합니다.

7인치

HD 컬러 터치 화면

32대

RS485 최대 제어 대수

2 A · 4 A

전원 키트 용량

316SS

스테인리스 컴프레션 피팅

특징

제어·전원·배관을
한 묶음으로

핵심 특징현장에서 달라지는 점
7인치 HD 분리형 터치 화면펌프 설정과 알림을 화면에서 직접 확인하고 설치 위치에서 떼어 두므로 장비 패널 공간을 아낍니다.
RS485 최대 32대 제어eVmP를 데이지 체인으로 이어 한 화면에서 프로그램하므로 다채널 분주 장비의 배선이 단순해집니다.
V용 2 A, VS용 4 A 전원 키트드라이브 용량에 맞는 키트를 선택하면 벤치탑 시험부터 장비 조립까지 전원 구성이 정리됩니다.
원격 시작·풋 스위치 연동손이 묶인 작업 중에도 풋 스위치로 토출을 시작할 수 있습니다.
직선·직각 커넥터 케이블장비 내부 좁은 공간에서는 직각 커넥터를 선택해 배선 굽힘을 줄입니다.
316SS 컴프레션 피팅펌프 헤드의 게이지 나사산에 맞는 스테인리스 피팅이라 접액 부위가 내식성을 유지합니다.

전원 키트 선택

드라이브 용량별
전원 키트 구성

VMP-PSK-A(P/N 500071)는 2 A, VMP-PSK-VS-A(P/N 500080)는 4 A 키트이며 둘 다 드라이 커넥트 커넥터를 사용합니다. V-Series 스테퍼 드라이브에는 2 A 키트, VS-Series 서보 드라이브에는 4 A 키트를 연결하며, 두 키트는 벤치탑 사용과 마이크로 OEM 드라이브에도 적용합니다.

원격 시작 신호를 받는 구성이면 풋 스위치를 키트에 연결해 토출 시작을 손 대신 발로 제어합니다.

케이블은 통신, 신호, 전원 세 종류로 나뉩니다

8핀 케이블은 RS485 통신과 최대 32대 데이지 체인에, 12핀 케이블은 PLC 전원과 디지털 입출력에 사용하며 ready, count, busy, start 신호를 전달합니다. 4핀 AC 케이블은 VMP2 같은 2구 펌프의 전원용이고, 각 케이블은 직선과 직각 커넥터 중에서 선택합니다.

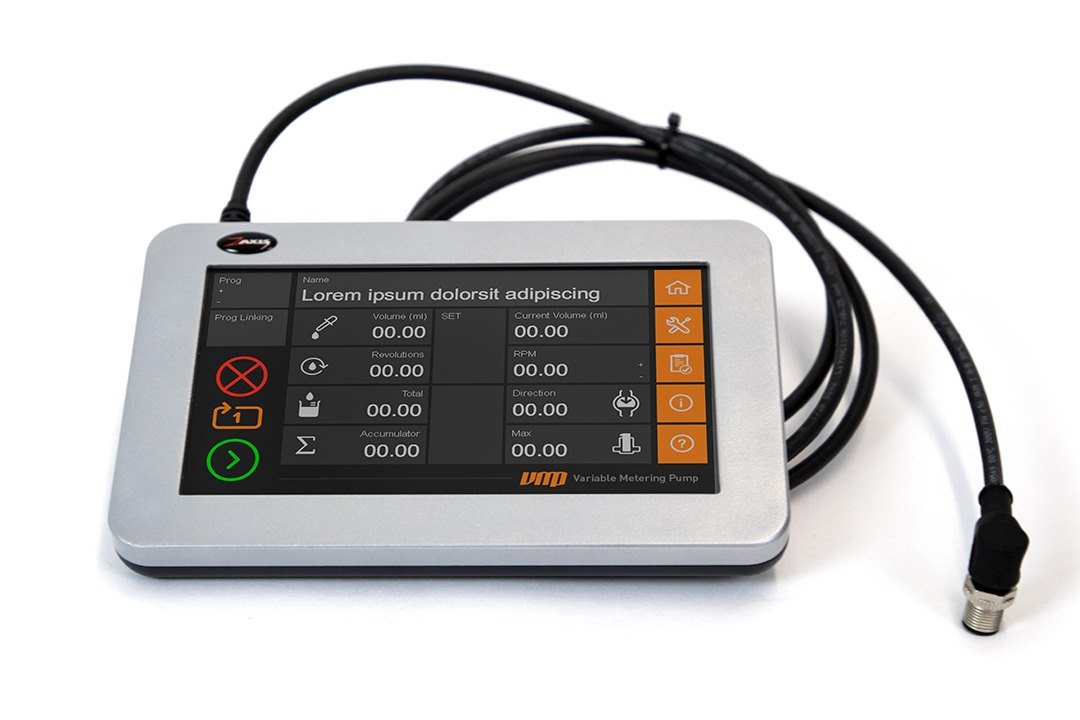

ZAXIS Pump Accessories - 케이블로 연결되는 터치스크린 펌프 컨트롤러
케이블로 연결되는 터치스크린 펌프 컨트롤러

피팅과 소모품

컴프레션 피팅과
씰 코드 체계

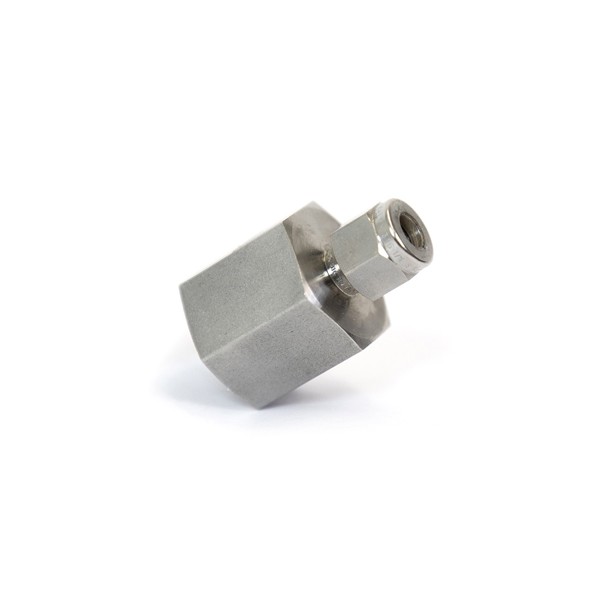

SS-COMP 시리즈는 ISO/BSP 암나사 헤드용 316SS 컴프레션 피팅으로, 외경 3/16", 1/4", 3/8", 1/2"와 4 mm, 6 mm, 8 mm, 12 mm가 있습니다. 립 씰·글랜드 와셔·헤드 씰은 V-Series와 M-Series가 각각 다른 코드를 사용하므로 펌프 헤드 크기와 시리즈를 먼저 확인하세요.

사양

액세서리 품목별
전체 사양

항목사양

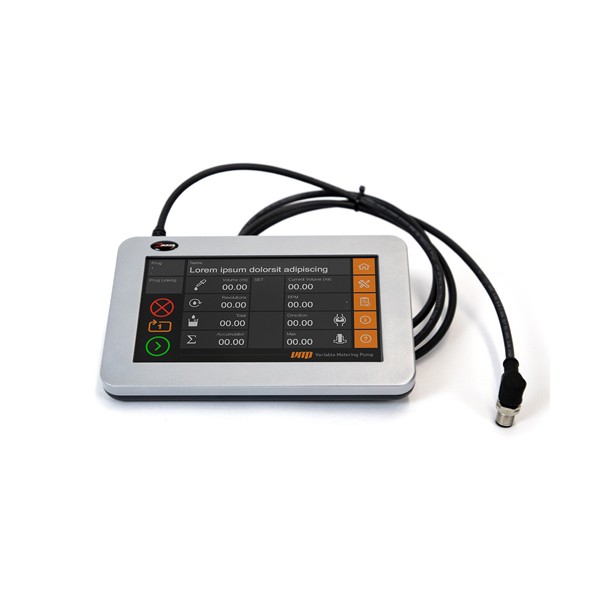

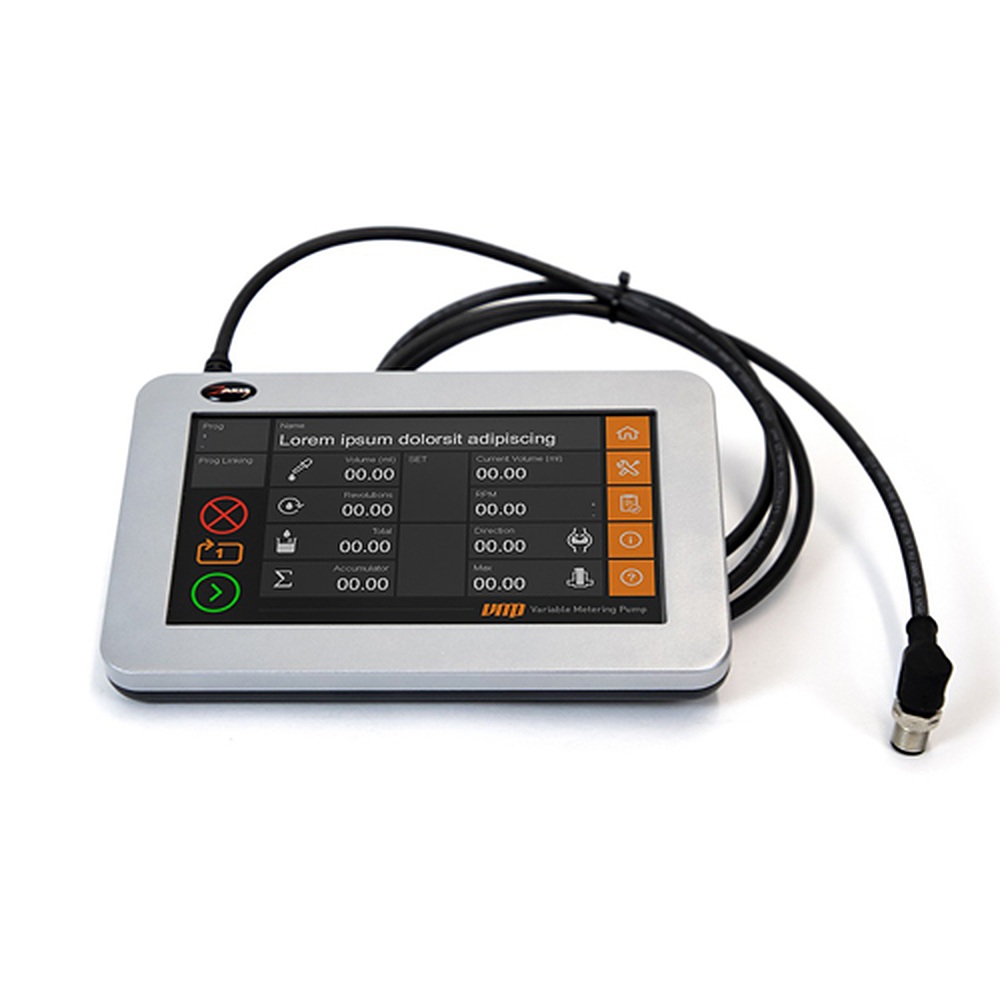

TSi Vc (P/N 300133)분리형 HMI, 7인치 HD 컬러 터치 화면, RS485로 eVmP 최대 32대 프로그램, 통신 케이블 포함
전원 키트 VMP-PSK-A (P/N 500071)2 A, 드라이 커넥트 커넥터 (V-Series용)
전원 키트 VMP-PSK-VS-A (P/N 500080)4 A, 드라이 커넥트 커넥터 (VS-Series용)
전원 키트 공통V·VS 및 마이크로 OEM 드라이브용, 벤치탑 사용, 풋 스위치 등 원격 시작 연동
8핀 RS485 케이블VMP-8S-RS485-2M, VMP-8S-RS485-5M (직선) / VMP-8RA-RS485-2M, VMP-8RA-RS485-5M (직각), 최대 32대 데이지 체인
12핀 PLC I/O 케이블VMP-12S-PLC-2M, VMP-12S-PLC-5M (직선) / VMP-12RA-PLC-2M, VMP-12RA-PLC-5M (직각), ready·count·busy·start 신호
4핀 AC 케이블VMP-4S-AC-5M (직선), VMP-4RA-AC-5M (직각), VMP2 등 2구 펌프 전원용
필드 커넥터 어셈블리12핀 접속을 원하는 길이로 구성하는 부품
펌프 스탠드VMP-MB-M (마이크로 시리즈), VMP-MB-V (V 시리즈), 전 부품 아노다이징
316SS 컴프레션 피팅 (ISO/BSP 암나사)SS-COMP0 3/16", SS-COMP1 1/4", SS-COMP2 3/8", SS-COMP3 1/2", SS-COMP4MM, SS-COMP6MM, SS-COMP8MM, SS-COMP12MM
립 씰V-LS-1T 1/4" · V-LS-2T 3/8" · V-LS-3T 1/2" (PTFE) / M-LS-0T 3/16" · M-LS-1T 1/4" (PTFE) / M-LS-0AR 3/16" · M-LS-1AR 1/4" (Rulon AR)
립 씰 기본 재질V-Series PTFE, Micro CKC Rulon AR, Micro SAN PTFE
립 씰 삽입 공구VMP-1LST 1/4", VMP-2LST 3/8", VMP-3LST 1/2"
글랜드 와셔 (PTFE)V-GW-1T 1/4" · V-GW-2T 3/8" · V-GW-3T 1/2" / M-GW-0T 3/16" · M-GW-1T 1/4"
헤드 씰 (PTFE)V-HS-T (V-Series), M-HS-T (M-Series SAN 헤드 전용, CKC 헤드는 헤드 씰 불필요)
계량 단위미터법, 영국식, 사용자 지정

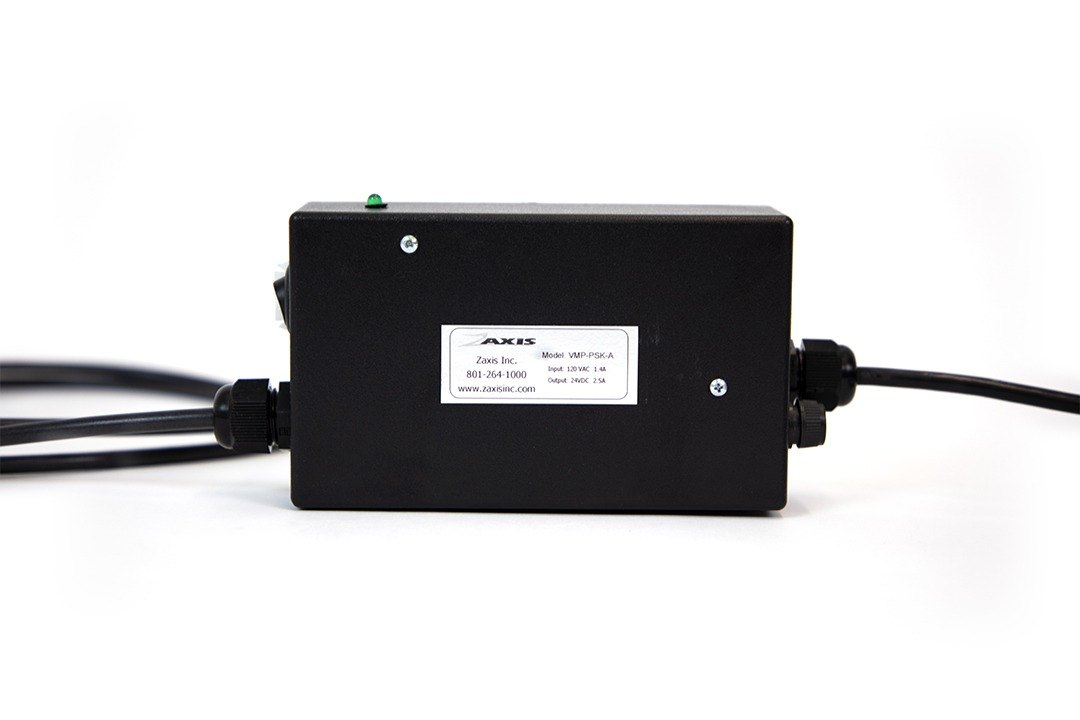

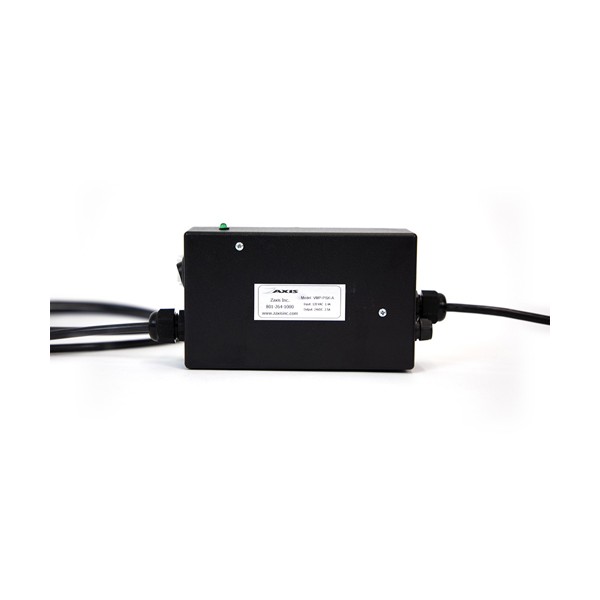

ZAXIS Pump Accessories - 펌프에 전원을 공급하는 검은색 전원 박스
펌프에 전원을 공급하는 검은색 전원 박스

활용 분야

다채널 분주와
장비 통합 구성

  • 다채널 분주 장비 — TSi Vc 한 대로 펌프 최대 32대를 프로그램하고 알림을 받습니다.
  • V-Series 펌프 구동 — 2 A 전원 키트로 벤치탑 시험과 장비 조립을 진행합니다.
  • VS-Series 펌프 구동 — 4 A 전원 키트로 서보 드라이브를 구동합니다.
  • PLC 연동 장비 — 12핀 케이블로 ready, count, busy, start 신호를 주고받습니다.
  • 배관 연결 — 외경별 컴프레션 피팅으로 펌프 헤드와 배관을 연결합니다.

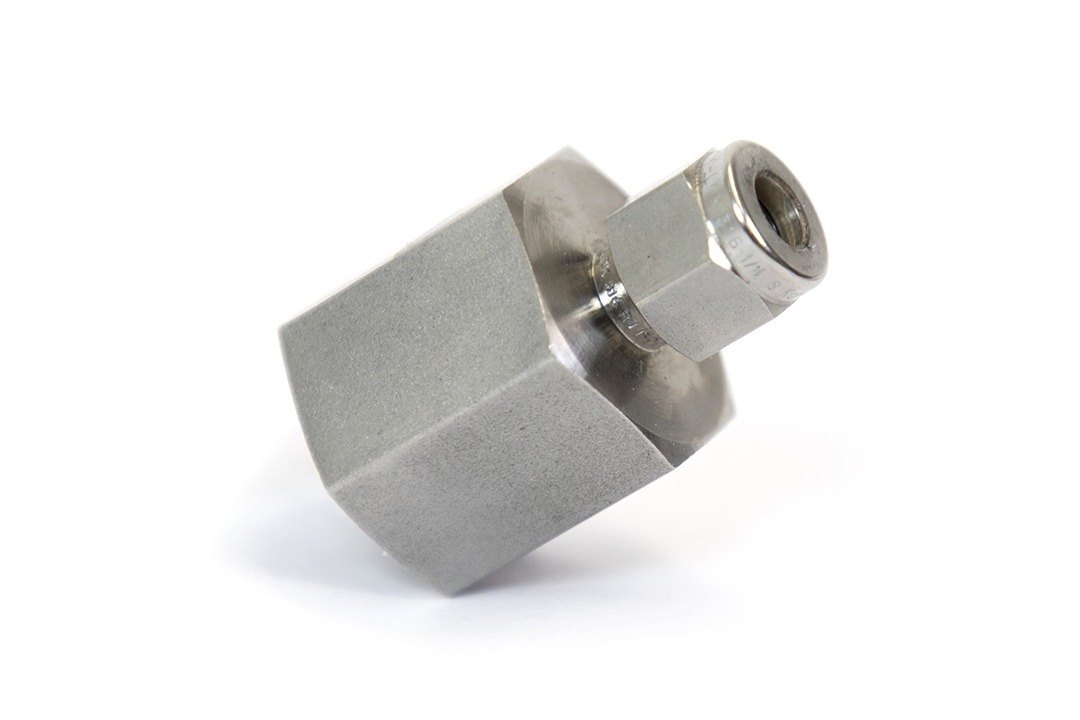

ZAXIS Pump Accessories - 스테인리스 재질의 펌프용 부속 피팅
스테인리스 재질의 펌프용 부속 피팅

선택 가이드

목적별 필요한
부품 선택

이럴 때 (현장 조건)권장 부품선택 이유
펌프를 여러 대 묶어 제어할 때TSi Vc (P/N 300133)RS485로 최대 32대를 프로그램하고 통신 케이블이 포함됩니다.
V-Series 펌프에 전원을 공급할 때VMP-PSK-A (P/N 500071)2 A 용량으로 V-Series 드라이브에 맞춥니다.
VS-Series 펌프에 전원을 공급할 때VMP-PSK-VS-A (P/N 500080)4 A 용량으로 서보 드라이브에 맞춥니다.
RS485로 펌프를 데이지 체인할 때8핀 RS485 케이블2 m와 5 m, 직선과 직각 커넥터 중에서 고릅니다.
PLC 입출력에 연결할 때12핀 PLC I/O 케이블ready·count·busy·start 신호를 전달합니다.

구성·옵션

품목 구분별
구성 정리

구분품목코드·비고
제어TSi Vc 7인치 HD 터치 화면P/N 300133, 통신 케이블 포함
전원2 A 전원 키트VMP-PSK-A, P/N 500071
전원4 A 전원 키트VMP-PSK-VS-A, P/N 500080, 원격 시작·풋 스위치 연동
케이블8핀 RS485 케이블2 m / 5 m, 직선 / 직각
케이블12핀 PLC I/O 케이블2 m / 5 m, 직선 / 직각
케이블4핀 AC 케이블5 m, 직선 / 직각, VMP2용
피팅316SS 컴프레션 피팅외경 8종 (인치 4종, mm 4종)
