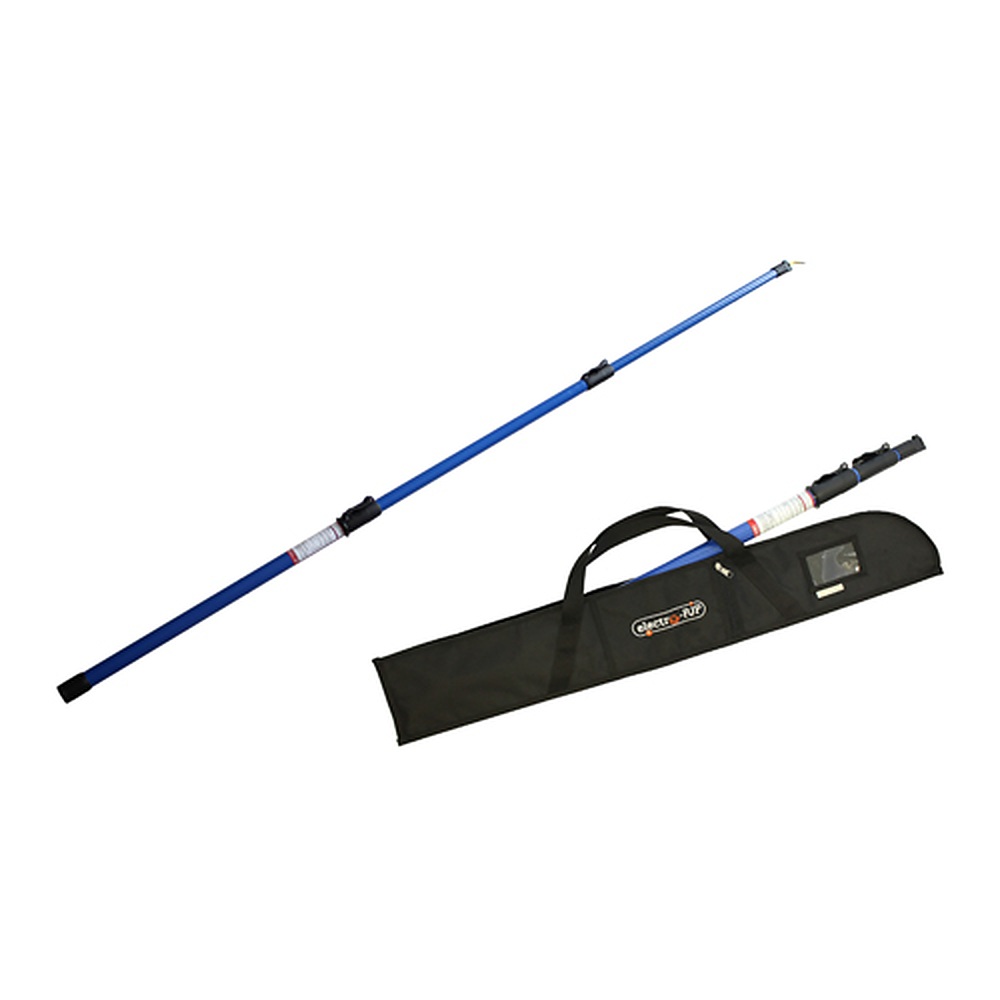

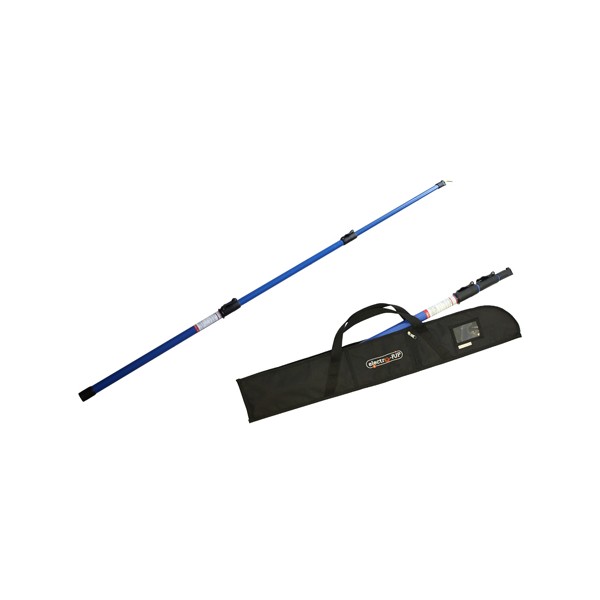

Electro-PJP KIT-ATP180-TEST 텔레스코프 프로브 180CM 키트

Electro-PJP KIT-ATP180-TEST 텔레스코프 프로브 180CM 키트

MODEL
KIT-ATP180-TEST
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

접지 저항 측정에 필요한
부품을 용도별로 묶은 키트

ELECTRO-PJP 릴 · 프로브 · 접지 측정 키트

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP KITREELTEST · KIT-ATP180-TEST · KIT-ATP210-TEST · KitTerreTN1은 접지 저항 측정에 필요한 케이블 릴, 텔레스코픽 프로브, 접지봉, 안전 리드를 용도별로 묶은 측정 키트 4종입니다. 부품을 하나씩 주문하지 않아도 현장에 필요한 구성을 한 세트로 준비할 수 있습니다.

KITREELTEST는 30 m 녹색 케이블 벨트 릴과 PerchTele 프로브로, ATP 키트는 180 cm 또는 210 cm 3단 프로브와 운반 가방으로 구성됩니다. KitTerreTN1에는 Ø8 mm 접지봉 2개와 적·황·녹 안전 리드가 들어 있습니다. 점검 거리와 측정 방식에 맞춰 고르는 이 키트는 (주)테솔이 국내에 공식 공급합니다.

30 m

녹색 케이블 벨트 릴 길이

180 · 210 cm

ATP 프로브 키트 두 종

Ø8 mm

접지봉 지름

3색 3종

안전 리드 적·황·녹

특징

용도별로 묶은
네 가지 접지 측정 키트

핵심 특징현장에서 달라지는 점
30 m 벨트 릴 (KITREELTEST)녹색 PVC 0.75 mm² 케이블을 릴에 감아 운반하므로, 측정 거리가 길어도 케이블이 꼬이지 않게 풀어 쓸 수 있습니다.
3단 프로브 180 cm · 210 cm (ATP)프로브를 늘여 떨어진 지점에 대고, 다 쓰면 3단으로 접어 가방에 넣으므로 운반 길이가 줄어듭니다.
각진 테스트 팁단자 옆면이나 모서리에 비스듬히 접촉시켜 접촉 불량으로 값이 흔들리는 일을 줄입니다.
Ø8 mm 접지봉 2개 (KitTerreTN1)보조 전극 두 개가 함께 들어 있어 접지 저항 측정 배치를 바로 꾸릴 수 있습니다.
적·황·녹 안전 리드길이와 색이 다른 리드로 전극을 구분하므로 측정 회로를 잘못 연결하는 일이 줄어듭니다.

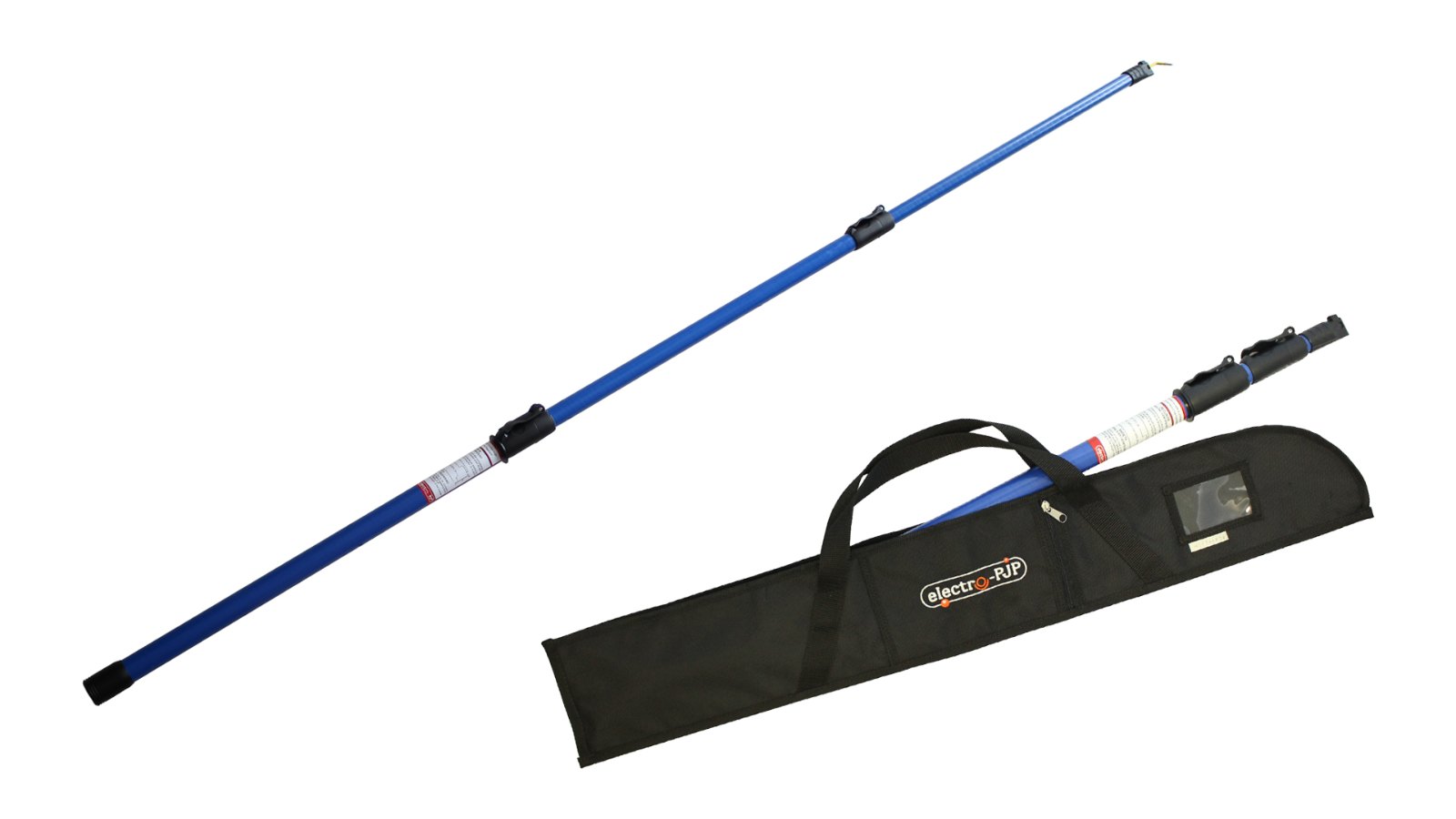

ELECTRO-PJP KIT-ATP180-TEST - 텔레스코픽 프로브와 운송 가방 키트 구성
텔레스코픽 프로브와 운송 가방 키트 구성

프로브 선택

180 cm와 210 cm
프로브 고르기

ATP180과 ATP210은 길이만 다른 3단 텔레스코픽 프로브입니다. 천장 가까이나 설비 상단의 접지 단자를 점검한다면 더 멀리 닿는 210 cm가, 좁은 기계실에서는 다루기 편한 180 cm가 맞습니다. 두 키트 모두 BAG1 가방이 들어 있어 접은 프로브를 넣어 운반할 수 있습니다.

3단 ATP 프로브와 BAG1 보관

ATP180과 ATP210은 3단 구조에 각진 테스트 팁과 Ø4 mm 소켓을 갖춰 측정 리드를 바로 연결할 수 있습니다. 접은 프로브는 BAG1 가방에 넣어 운반하므로 차량 트렁크에서도 다른 공구와 섞이지 않습니다.

접지봉 키트

KitTerreTN1의
전극과 리드 구성

KitTerreTN1에는 접지봉 2221-d4 두 개와 안전 리드 세 가닥이 들어 있습니다. 리드는 2310-IEC-2000(적), 2310-IEC-1000(황), 2310-IEC-500(녹)이며 길이가 2000 · 1000 · 500 cm로 단계별입니다. 접지봉의 Ø4 mm 암 연결부에 직선 안전 바나나 플러그를 꽂아 측정기와 전극을 거리별로 연결하세요.

사양

키트별 구성품과
길이 사양

항목KITREELTESTKIT-ATP180-TESTKIT-ATP210-TESTKitTerreTN1
케이블 릴STB-Reel2310-30-# (벨트 릴, 30 m, 녹색 PVC 0.75 mm² 케이블) 1개해당 없음해당 없음해당 없음
프로브PerchTele (2단 텔레스코픽, 각진 팁) 1개ATP180 (3단 텔레스코픽, 각진 테스트 팁, Ø4 mm 소켓, 180 cm)ATP210 (3단 텔레스코픽, 각진 테스트 팁, Ø4 mm 소켓, 210 cm)해당 없음
운반 가방BAG3 1개BAG1 1개BAG1 1개해당 없음
접지봉해당 없음해당 없음해당 없음2221-d4 (Ø8 mm, Ø4 mm 암 연결부) 2개
안전 리드해당 없음해당 없음해당 없음2310-IEC-2000 (적) · 2310-IEC-1000 (황) · 2310-IEC-500 (녹) 각 1개

키트 공통 사양

항목사양
브랜드ELECTRO-PJP
안전 리드 플러그Ø4 mm 직선 바나나 플러그
안전 리드 케이블PVC 0.75 mm²
안전 리드 길이2000 cm, 1000 cm, 500 cm
PJP 품번KITREELTEST, KIT-ATP180-TEST, KIT-ATP210-TEST, KitTerreTN1

접지봉과 색상별 안전 리드

KitTerreTN1의 접지봉 두 개와 적, 황, 녹 리드는 길이와 색이 달라 전극 위치를 헷갈리지 않고 측정 배치를 구성할 수 있습니다.

활용 분야

측정 키트로
접지 점검을 준비하는 현장

  • 접지 저항 측정 — KitTerreTN1의 접지봉 두 개와 리드로 전극 배치를 구성합니다.
  • 원거리 접지 점검 — KITREELTEST의 30 m 릴로 측정 지점까지 케이블을 풀어 연결합니다.
  • 고소 단자 접촉 — ATP 프로브를 늘여 사다리 없이 단자에 접촉시킵니다.
  • 색상별 회로 구분 — 적·황·녹 리드로 전극과 측정 회로를 나눠 연결합니다.
  • 순회 점검 — 키트별 가방으로 구성품을 정리해 현장 사이를 이동합니다.

선택 가이드

점검 방식에 맞는
PJP 측정 키트

이럴 때 (현장 조건)권장 키트선택 이유
케이블 릴과 프로브를 함께 사용할 때KITREELTEST30 m 릴과 PerchTele 프로브, BAG3 가방이 한 세트로 들어 있습니다.
180 cm 프로브와 가방만 필요할 때KIT-ATP180-TEST180 cm 3단 프로브와 BAG1 가방 구성이라 좁은 기계실에서 다루기 편합니다.
더 멀리 닿는 프로브가 필요할 때KIT-ATP210-TEST210 cm 3단 프로브와 BAG1 가방 구성이라 설비 상단의 단자까지 닿습니다.
접지봉과 안전 리드를 함께 사용할 때KitTerreTN1접지봉 2개와 적·황·녹 안전 리드 3종이 들어 있어 전극 배치를 바로 구성할 수 있습니다.

구성·옵션

구성품 단품과
가방 구분

  • 프로브 키트의 BAG1 가방과 릴 키트의 BAG3 가방은 키트 전용 구성입니다.
  • 구성품 단품은 PerchTele, BAG1, BAG3, STB-Reel, 접지봉 2221-d4 페이지에서 각각 확인할 수 있습니다.
