7종
콘센트 · CEE · 나사 어댑터
ELECTRO-PJP ADAFM 계열은 가정·사무용 콘센트 플러그, 산업용 CEE 플러그, 나사 단자를 측정기의 Ø4 mm 안전 소켓 규격으로 바꾸는 변환 어댑터(어댑터 플러그)입니다. 접속 대상에 따라 콘센트형 3종, CEE형 3종, 나사형 1종으로 나뉩니다.
CEE형 Tetra 어댑터는 415 V AC CAT IV 정격에 Ø4 mm 안전 바나나 소켓 5개를 갖췄고, 나사형은 1000 V CAT IV 정격으로 M8 · M10 · M12 단자에 맞춰 품번이 나뉩니다. 3상 전원과 접지 단자를 측정기에 바로 연결해 주는 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 콘센트 어댑터 3종 | E형과 F형 플러그를 Ø4 mm 안전 소켓으로 바꿔 주므로 콘센트에서 바로 측정 리드를 연결할 수 있습니다. |
| CEE 16 A · 32 A · 63 A 어댑터 | 산업용 CEE 플러그의 전원 단자를 안전 소켓 5개로 받아, 3상 설비의 상과 중성, 접지를 한 번에 측정기에 연결합니다. |
| 415 V AC CAT IV 정격 (CEE) | 인입부에 가까운 높은 측정 범주에서도 CEE 설비를 측정할 수 있는 정격입니다. |
| M8 · M10 · M12 나사 어댑터 | 나사 크기에 맞는 품번을 골라 단자대나 부스바 볼트에 체결하면 Ø4 mm 리드를 바로 꽂을 수 있습니다. |
| 니켈 코팅 황동 접점 | 63 A와 나사형 어댑터의 접점은 니켈 코팅 황동으로 접촉 표면을 보호합니다. |

어댑터는 정격보다 접속 대상을 먼저 보고 고릅니다. 콘센트를 측정한다면 ADASchukoErde, ADAFMSECTFR, ADAFMDEFR 가운데, 산업용 CEE 플러그라면 ADAFM-TETRA16, 32, 63 가운데, 볼트 단자라면 ADAFM8, 10, 12/FD4N 가운데 고르세요. 대상을 정한 뒤 정격 전류와 포장 수량을 비교하면 선택이 빨라집니다.
ADAFM-TETRA 시리즈는 CEE 6h 플러그 규격의 수 어댑터로, Ø4 mm 안전 바나나 소켓 5개가 배치되어 있습니다. 접점은 63 A 모델이 니켈 코팅 황동, 16 A와 32 A 모델이 황동이며, 절연은 세 모델 모두 POM입니다.

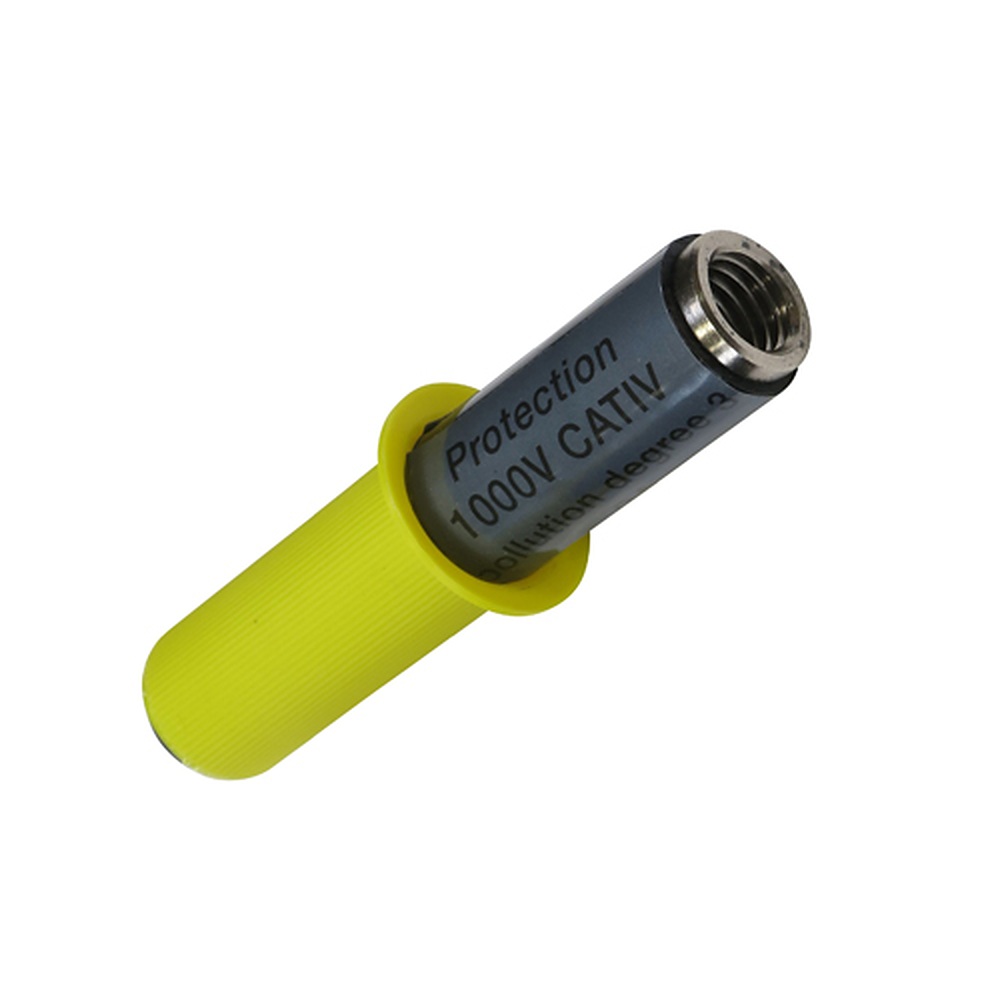

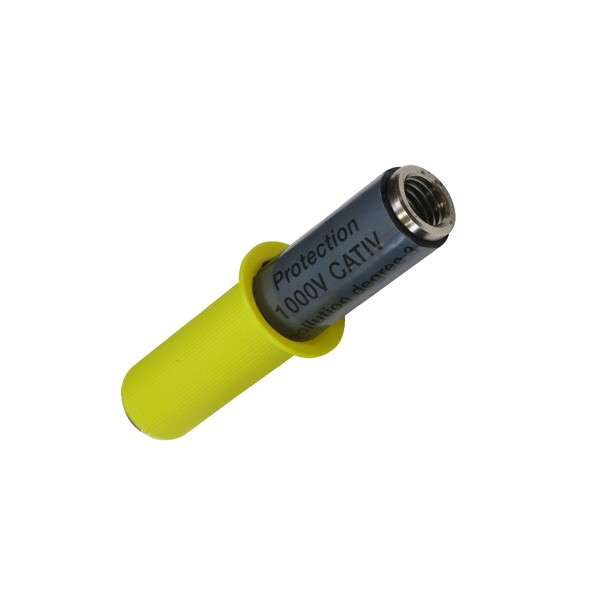

ADAFM8, 10, 12/FD4N은 나사 지름만 다르고 Ø4 mm 연결 구조는 같습니다. 접점은 니켈 코팅 황동, 절연은 PVC이며, 10개 단위로 포장됩니다.
| 항목 | 구성 | PJP 품번 | 정격 전압 | 정격 전류 | 포장 수량 |
|---|---|---|---|---|---|
| ADASchukoErde | F형 수 소켓 어댑터 2극 + 접지 / Ø4 mm 접지 안전 소켓 | ADAFMSECTDE-T-F4-# | 250 V AC CAT II | 16 A | 5개 |
| ADAFMSECTFR | E형 수 소켓 어댑터 2극 + 접지 / Ø4 mm 접지 안전 소켓 | ADAFMSECTFR-T/F4-# | 250 V AC CAT II | 16 A | 5개 |
| ADAFMDEFR | E · F형 수 소켓 어댑터 2극 + 접지 (프랑스 · 독일형) / Ø4 mm 안전 소켓 3개 | ADAFMDEFR | 250 V AC CAT II | 10 A | 1개 |
| AdaFM Tetra 63A | CEE 63A-6h 수 어댑터 / Ø4 mm 안전 바나나 소켓 5개 | ADAFM-TETRA63 | 415 V AC CAT IV | 36 A | 1개 |
| AdaFM Tetra 32A | CEE 32A-6h 수 어댑터 / Ø4 mm 안전 바나나 소켓 5개 | ADAFM-TETRA32 | 415 V AC CAT IV | 32 A | 1개 |
| AdaFM Tetra 16A | CEE 16A-6h 수 어댑터 / Ø4 mm 안전 바나나 소켓 5개 | ADAFM-TETRA16 | 415 V AC CAT IV | 16 A | 1개 |
| ADAFM/FD4 | M8 · M10 · M12 나사 어댑터 / Ø4 mm 연결 | ADAFM8/FD4N · ADAFM10/FD4N · ADAFM12/FD4N | 1000 V CAT IV | 2 A | 10개 |
| 항목 | 접점 | 절연 |
|---|---|---|
| AdaFM Tetra 63A | 니켈 코팅 황동 | POM |
| AdaFM Tetra 32A | 황동 | POM |
| AdaFM Tetra 16A | 황동 | POM |
| ADAFM/FD4 (M8 · M10 · M12) | 니켈 코팅 황동 | PVC |
| 항목 | 사양 |
|---|---|
| 브랜드 | ELECTRO-PJP |
| 측정기 쪽 연결 | Ø4 mm 안전 소켓 |
| Tetra 어댑터 소켓 수 | Ø4 mm 안전 바나나 소켓 5개 |
| 이럴 때 (현장 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| E형 또는 F형 콘센트를 측정한다면 | ADAFMSECTFR · ADASchukoErde | 250 V AC CAT II, 16 A 정격으로 일반 콘센트 측정에 맞고, 5개 단위로 공급됩니다. |
| E · F형 겸용 단일 어댑터가 필요하다면 | ADAFMDEFR | 안전 소켓 3개를 갖춘 겸용형이며, 정격 전류는 10 A입니다. |
| CEE 16 A 플러그를 측정한다면 | AdaFM Tetra 16A | 415 V AC CAT IV, 16 A 정격이라 16 A CEE 설비에 바로 꽂아 측정할 수 있습니다. |
| CEE 32 A 플러그를 측정한다면 | AdaFM Tetra 32A | 415 V AC CAT IV, 32 A 정격이라 32 A CEE 설비 측정에 맞습니다. |
| CEE 63 A 플러그를 측정한다면 | AdaFM Tetra 63A | 415 V AC CAT IV, 36 A 정격에 니켈 코팅 황동 접점을 갖췄습니다. |
| 볼트 단자에 체결하려면 | ADAFM8 · 10 · 12/FD4N | 나사 지름별로 품번이 나뉘고 1000 V CAT IV 정격이며, 10개 단위로 공급됩니다. |
Tetra 63A의 정격 전류가 왜 36 A입니까?
Tetra 63A의 정격 전류는 PJP 사양 기준 36 A입니다. 63 A 부하 전류를 흘려야 하는 용도라면 설치 조건을 알려 주세요. PJP 사양과 대조해 안내해 드립니다.
ADAFM-TETRA CEE 어댑터에는 소켓이 몇 개 있습니까?
Ø4 mm 안전 바나나 소켓이 5개 있으며, 16 A, 32 A, 63 A 세 모델 모두 같습니다.
ADAFM 나사 어댑터는 크기별로 어떻게 구분합니까?
품번 숫자가 나사 지름입니다. ADAFM8, ADAFM10, ADAFM12가 각각 M8, M10, M12 나사에 대응하며, 정격과 재질은 같습니다.
콘센트형 어댑터는 몇 개 단위로 공급됩니까?
ADASchukoErde와 ADAFMSECTFR은 5개 단위, ADAFMDEFR은 1개 단위로 공급됩니다.
Tetra 63A의 정격 전류가 왜 36 A입니까?
Tetra 63A의 정격 전류는 PJP 사양 기준 36 A입니다. 63 A 부하 전류를 흘려야 하는 용도라면 설치 조건을 알려 주세요. PJP 사양과 대조해 안내해 드립니다.
ADAFM-TETRA CEE 어댑터에는 소켓이 몇 개 있습니까?
Ø4 mm 안전 바나나 소켓이 5개 있으며, 16 A, 32 A, 63 A 세 모델 모두 같습니다.
ADAFM 나사 어댑터는 크기별로 어떻게 구분합니까?
품번 숫자가 나사 지름입니다. ADAFM8, ADAFM10, ADAFM12가 각각 M8, M10, M12 나사에 대응하며, 정격과 재질은 같습니다.
콘센트형 어댑터는 몇 개 단위로 공급됩니까?
ADASchukoErde와 ADAFMSECTFR은 5개 단위, ADAFMDEFR은 1개 단위로 공급됩니다.
