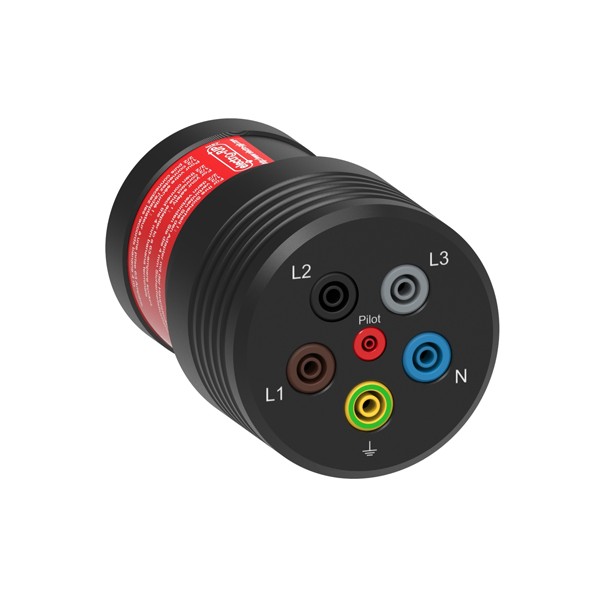

Electro-PJP AdaFM Tetra 63A CEE 63A-6H MALE 어댑터 / 5 개의 Ø4MM 안전 바나나 소켓

Electro-PJP AdaFM Tetra 63A CEE 63A-6H MALE 어댑터 / 5 개의 Ø4MM 안전 바나나 소켓

MODEL
AdaFM Tetra 63A
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

콘센트·CEE·나사 단자를
측정기에 잇는 변환 어댑터

ELECTRO-PJP ADAFM 변환 어댑터

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP ADAFM 계열은 가정·사무용 콘센트 플러그, 산업용 CEE 플러그, 나사 단자를 측정기의 Ø4 mm 안전 소켓 규격으로 바꾸는 변환 어댑터(어댑터 플러그)입니다. 접속 대상에 따라 콘센트형 3종, CEE형 3종, 나사형 1종으로 나뉩니다.

CEE형 Tetra 어댑터는 415 V AC CAT IV 정격에 Ø4 mm 안전 바나나 소켓 5개를 갖췄고, 나사형은 1000 V CAT IV 정격으로 M8 · M10 · M12 단자에 맞춰 품번이 나뉩니다. 3상 전원과 접지 단자를 측정기에 바로 연결해 주는 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

7종

콘센트 · CEE · 나사 어댑터

16 · 32 · 63 A

CEE 어댑터 세 가지

M8 · M10 · M12

나사 단자 세 가지

Ø4 mm

안전 소켓 규격

특징

접속 대상별로 나뉜
ADAFM 변환 어댑터

핵심 특징현장에서 달라지는 점
콘센트 어댑터 3종E형과 F형 플러그를 Ø4 mm 안전 소켓으로 바꿔 주므로 콘센트에서 바로 측정 리드를 연결할 수 있습니다.
CEE 16 A · 32 A · 63 A 어댑터산업용 CEE 플러그의 전원 단자를 안전 소켓 5개로 받아, 3상 설비의 상과 중성, 접지를 한 번에 측정기에 연결합니다.
415 V AC CAT IV 정격 (CEE)인입부에 가까운 높은 측정 범주에서도 CEE 설비를 측정할 수 있는 정격입니다.
M8 · M10 · M12 나사 어댑터나사 크기에 맞는 품번을 골라 단자대나 부스바 볼트에 체결하면 Ø4 mm 리드를 바로 꽂을 수 있습니다.
니켈 코팅 황동 접점63 A와 나사형 어댑터의 접점은 니켈 코팅 황동으로 접촉 표면을 보호합니다.

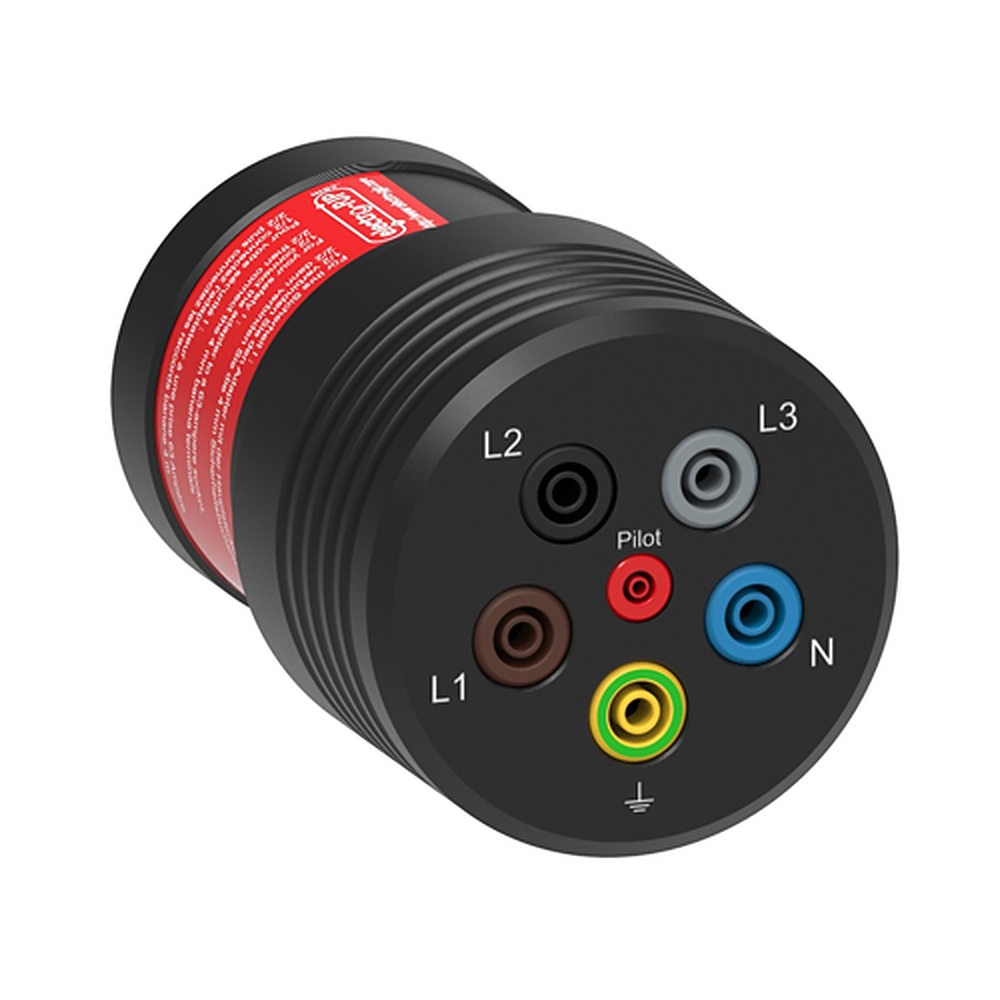

ELECTRO-PJP AdaFM Tetra 63A - 파일럿 단자까지 갖춘 6극 안전 소켓 원통형 어댑터
파일럿 단자까지 갖춘 6극 안전 소켓 원통형 어댑터

선택 기준

측정할 단자에 맞춰 고르는
ADAFM 어댑터

어댑터는 정격보다 접속 대상을 먼저 보고 고릅니다. 콘센트를 측정한다면 ADASchukoErde, ADAFMSECTFR, ADAFMDEFR 가운데, 산업용 CEE 플러그라면 ADAFM-TETRA16, 32, 63 가운데, 볼트 단자라면 ADAFM8, 10, 12/FD4N 가운데 고르세요. 대상을 정한 뒤 정격 전류와 포장 수량을 비교하면 선택이 빨라집니다.

안전 소켓 5개를 갖춘 Tetra 어댑터

ADAFM-TETRA 시리즈는 CEE 6h 플러그 규격의 수 어댑터로, Ø4 mm 안전 바나나 소켓 5개가 배치되어 있습니다. 접점은 63 A 모델이 니켈 코팅 황동, 16 A와 32 A 모델이 황동이며, 절연은 세 모델 모두 POM입니다.

나사 단자에 체결하는 FD4 어댑터

ADAFM8, 10, 12/FD4N은 나사 지름만 다르고 Ø4 mm 연결 구조는 같습니다. 접점은 니켈 코팅 황동, 절연은 PVC이며, 10개 단위로 포장됩니다.

사양

ADAFM 어댑터 7종의
모델 비교 사양

항목구성PJP 품번정격 전압정격 전류포장 수량
ADASchukoErdeF형 수 소켓 어댑터 2극 + 접지 / Ø4 mm 접지 안전 소켓ADAFMSECTDE-T-F4-#250 V AC CAT II16 A5개
ADAFMSECTFRE형 수 소켓 어댑터 2극 + 접지 / Ø4 mm 접지 안전 소켓ADAFMSECTFR-T/F4-#250 V AC CAT II16 A5개
ADAFMDEFRE · F형 수 소켓 어댑터 2극 + 접지 (프랑스 · 독일형) / Ø4 mm 안전 소켓 3개ADAFMDEFR250 V AC CAT II10 A1개
AdaFM Tetra 63ACEE 63A-6h 수 어댑터 / Ø4 mm 안전 바나나 소켓 5개ADAFM-TETRA63415 V AC CAT IV36 A1개
AdaFM Tetra 32ACEE 32A-6h 수 어댑터 / Ø4 mm 안전 바나나 소켓 5개ADAFM-TETRA32415 V AC CAT IV32 A1개
AdaFM Tetra 16ACEE 16A-6h 수 어댑터 / Ø4 mm 안전 바나나 소켓 5개ADAFM-TETRA16415 V AC CAT IV16 A1개
ADAFM/FD4M8 · M10 · M12 나사 어댑터 / Ø4 mm 연결ADAFM8/FD4N · ADAFM10/FD4N · ADAFM12/FD4N1000 V CAT IV2 A10개

접점 · 절연 재질

항목접점절연
AdaFM Tetra 63A니켈 코팅 황동POM
AdaFM Tetra 32A황동POM
AdaFM Tetra 16A황동POM
ADAFM/FD4 (M8 · M10 · M12)니켈 코팅 황동PVC

시리즈 공통 사양

항목사양
브랜드ELECTRO-PJP
측정기 쪽 연결Ø4 mm 안전 소켓
Tetra 어댑터 소켓 수Ø4 mm 안전 바나나 소켓 5개

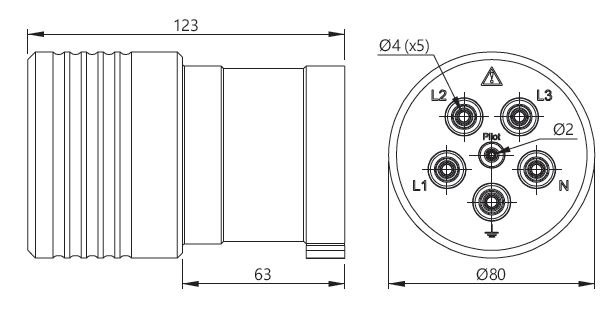

ELECTRO-PJP AdaFM Tetra 63A - 6극 어댑터의 측면과 소켓 배열 치수도
6극 어댑터의 측면과 소켓 배열 치수도

활용 분야

ADAFM 변환 어댑터를
쓰는 측정 현장

  • 콘센트 전원 측정 — 콘센트형 어댑터로 E형 · F형 플러그의 전원을 안전 소켓으로 받아 측정합니다.
  • 3상 설비 점검 — CEE 어댑터를 전원 콘센트에 꽂아 상과 중성, 접지를 측정기에 연결합니다.
  • 전원 품질 분석 — 분석기의 Ø4 mm 전압 입력을 CEE 어댑터에 바로 이어 부하 전원을 기록합니다.
  • 단자대 · 부스바 측정 — 나사형 어댑터를 M8 · M10 · M12 볼트에 체결해 측정 지점을 만듭니다.
  • 설비 인수 시험 — 공급 전원 규격이 다른 설비들을 같은 리드 세트로 측정합니다.

선택 가이드

콘센트·CEE·볼트 단자별
권장 어댑터

이럴 때 (현장 조건)권장 모델선택 이유
E형 또는 F형 콘센트를 측정한다면ADAFMSECTFR · ADASchukoErde250 V AC CAT II, 16 A 정격으로 일반 콘센트 측정에 맞고, 5개 단위로 공급됩니다.
E · F형 겸용 단일 어댑터가 필요하다면ADAFMDEFR안전 소켓 3개를 갖춘 겸용형이며, 정격 전류는 10 A입니다.
CEE 16 A 플러그를 측정한다면AdaFM Tetra 16A415 V AC CAT IV, 16 A 정격이라 16 A CEE 설비에 바로 꽂아 측정할 수 있습니다.
CEE 32 A 플러그를 측정한다면AdaFM Tetra 32A415 V AC CAT IV, 32 A 정격이라 32 A CEE 설비 측정에 맞습니다.
CEE 63 A 플러그를 측정한다면AdaFM Tetra 63A415 V AC CAT IV, 36 A 정격에 니켈 코팅 황동 접점을 갖췄습니다.
볼트 단자에 체결하려면ADAFM8 · 10 · 12/FD4N나사 지름별로 품번이 나뉘고 1000 V CAT IV 정격이며, 10개 단위로 공급됩니다.

구성·옵션

ADAFM 품번 끝자리와
포장 단위

  • ADASchukoErde, ADAFMSECTFR — 5개 단위로 포장되며, 품번 끝의 # 자리는 옵션 표기입니다.
  • ADAFMDEFR, Tetra 3종 — 1개 단위로 포장됩니다.
  • ADAFM8 · 10 · 12/FD4N — 10개 단위로 포장되며, 나사 지름별로 3개 품번이 있습니다.
