Electro-PJP Kit Tohm-e TOHM-E 100Ω + 백 + 액세서리

Electro-PJP Kit Tohm-e TOHM-E 100Ω + 백 + 액세서리

MODEL
Kit Tohm-e
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

건물 접지와 등전위 본딩을
점검하는 가방형 접지 키트

ELECTRO-PJP Wheel-e · Tohm-e 접지 점검 키트

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP Wheel-e · Tohm-e 키트는 건물 전기설비의 접지 연결과 보호도체, 등전위 본딩을 점검하는 검사 키트(접지 연속성 점검 세트)입니다. Wheel-e 케이블 릴과 텔레스코픽 프로브, 보호 가방을 묶은 4종과, 접지 임피던스를 점검하는 Tohm-e 구성 1종이 있습니다.

Wheel-e 키트는 케이블 길이 30 m·50 m와 저항값 1 ohm·2 ohms 구성으로 나뉘어 점검 거리에 맞춰 고를 수 있습니다. 보관 치수는 모든 키트가 900 × 300 × 300 mm로 같아, 적재 공간이 좁은 차량으로 출장 점검을 갈 때도 구성품을 가방 하나에 담아 옮깁니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

30 m · 50 m

Wheel-e 케이블 길이 구성

1 · 2 ohms

Wheel-e 저항값 구성

2단

텔레스코픽 프로브 구성

가방 1개

구성품 일괄 수납

특징

점검 거리와 저항값으로
고르는 접지 점검 키트

핵심 특징현장에서 달라지는 점
30 m와 50 m 케이블 구성점검 구간이 긴 대형 설비는 50 m, 짧은 실내 점검은 30 m를 고르면 릴 무게와 부피를 줄일 수 있습니다.
1 ohm과 2 ohms 저항값 구성점검 기준에 맞는 저항값 구성을 주문 단계에서 정해 두므로 현장에서 따로 설정하지 않고 바로 점검을 시작합니다.
2단 텔레스코픽 프로브와 각진 팁프로브를 늘이면 손이 닿지 않는 접지 단자까지 접촉할 수 있어 사다리나 작업대 없이도 점검 지점에 닿습니다.
접지 연결·보호도체·등전위 본딩 점검세 항목을 한 세트로 이어서 점검하므로 항목마다 장비를 바꿔 들 필요가 없습니다.
보호 가방 수납구성품이 가방 한곳에 모여 있어 이동 중 파손과 분실이 줄어듭니다.

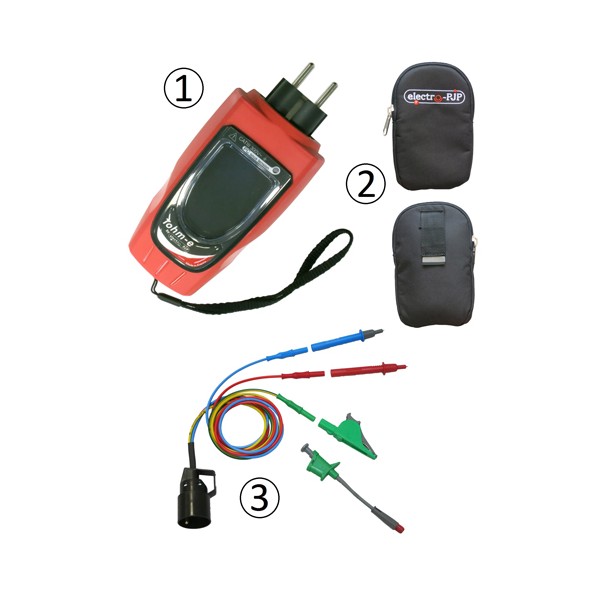

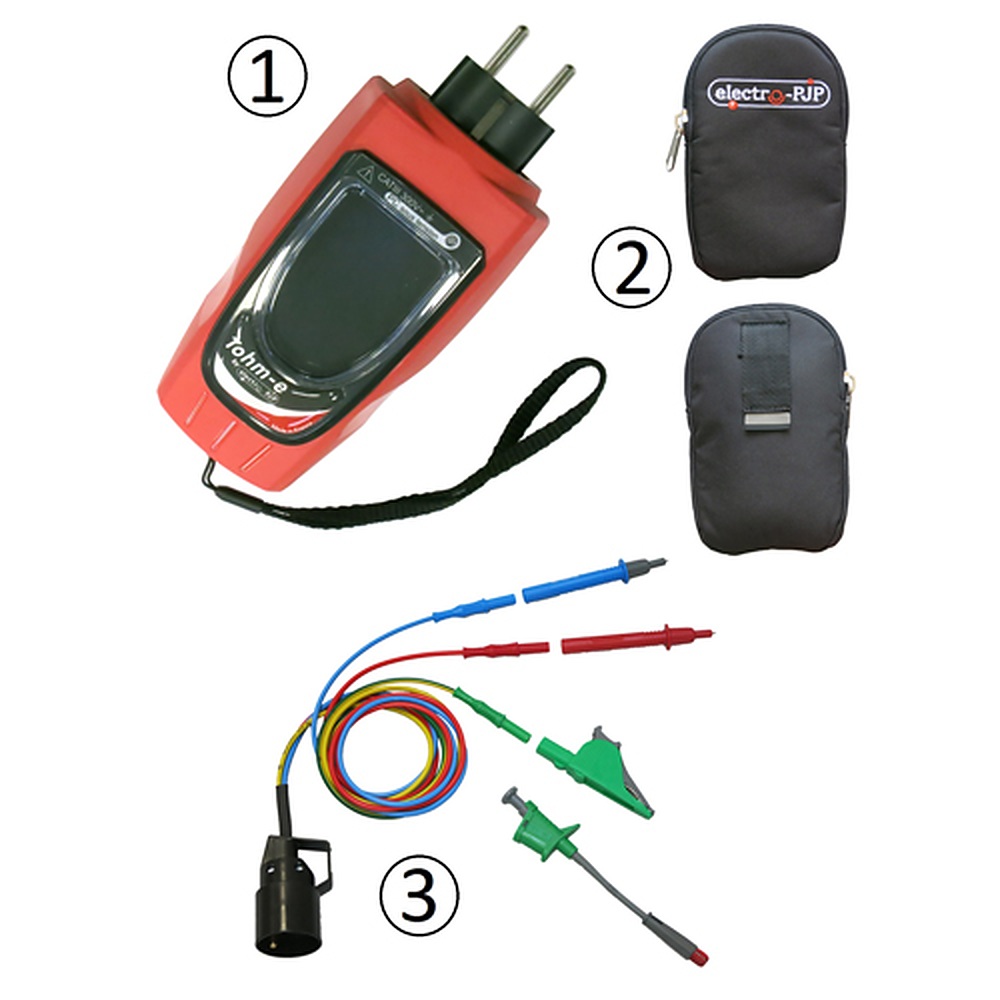

ELECTRO-PJP Kit Tohm-e - 빨간색 본체와 보관 파우치, 테스트 리드 키트 구성
빨간색 본체와 보관 파우치, 테스트 리드 키트 구성

구성 선택

Wheel-e 키트 이름으로 읽는
케이블 길이와 저항값

Wheel-e 키트 이름에는 지역 구분(FR, DE), 저항값, 케이블 길이가 차례로 붙습니다. 한 건물 안에서 끝나는 점검이라면 30 m, 층과 동을 오가는 점검이라면 50 m가 알맞습니다. 저항값은 적용하는 점검 절차의 기준에 따라 1 ohm과 2 ohms 가운데 고르세요.

높은 접지 단자까지 닿는 텔레스코픽 프로브

2단으로 늘어나는 프로브 끝에 각진 테스트 팁이 달려 있어, 높은 곳이나 안쪽 깊은 단자에도 무리하게 팔을 뻗지 않고 접촉할 수 있습니다. 점검이 끝나면 다시 줄여 가방에 넣으므로 보관 길이도 짧습니다.

Tohm-e 키트

콘센트 접지 임피던스를
점검하는 Tohm-e 키트

Tohm-e 키트는 플러그 유형 E/F용 접지 임피던스 미터에 가방과 액세서리를 함께 담은 구성입니다. 콘센트 접지 점검이 잦은 시설 보전 팀이라면 Wheel-e 키트와 함께 갖춰 건물 설비 점검과 콘센트 점검을 나눠 운용할 수 있습니다.

사양

Wheel-e·Tohm-e 5종
구성 비교

항목Wheel-e FR 2 ohms 30mWheel-e FR 2 ohms 50mWheel-e DE 1 ohm 30mWheel-e DE 2 ohms 50mTohm-e 100 ohms
PJP 품번KITW2-2OH301235-TESTKITW2-2OH501235-TESTKITW2-DE1OH301235-TESTKITW2-DE2OH501235-TESTKIT-TEFR100-TEST
구성Wheel-e FR + 텔레스코픽 프로브 + 보호 가방Wheel-e FR + 텔레스코픽 프로브 + 보호 가방Wheel-e DE + 텔레스코픽 프로브 + 보호 가방Wheel-e DE + 텔레스코픽 프로브 + 보호 가방Tohm-e + 가방 + 액세서리
케이블 길이30 m50 m30 m50 m해당 없음
저항값 구성2 ohms2 ohms1 ohm2 ohms100 ohms
보관 치수900 × 300 × 300 mm900 × 300 × 300 mm900 × 300 × 300 mm900 × 300 × 300 mm900 × 300 × 300 mm

키트 공통 사양

항목사양
브랜드ELECTRO-PJP
Wheel-e 점검 항목접지 연결, 보호도체, 등전위 본딩
Wheel-e 프로브텔레스코픽 2단, 각진 테스트 팁
Tohm-e 점검 항목플러그 유형 E/F 접지 임피던스
보관 치수900 × 300 × 300 mm

가방 하나에 담긴 키트 구성

구성품을 접거나 감아 보호 가방에 모두 넣으면 차량 한쪽에 실어 옮길 수 있습니다. 현장에서는 가방을 열고 필요한 품목만 꺼내 사용합니다.

활용 분야

접지 연속성과 임피던스를
점검하는 현장

  • 건물 전기설비 접지 점검 — 접지 단자와 접지 바 사이의 연결 상태를 케이블 릴로 확인합니다.
  • 보호도체 연속성 점검 — 분전반에서 말단 기기까지 보호도체가 이어졌는지 점검합니다.
  • 등전위 본딩 점검 — 금속 배관과 구조체의 본딩 연결을 확인합니다.
  • 콘센트 접지 임피던스 점검 — Tohm-e 키트로 플러그 유형 E/F 콘센트의 접지를 점검합니다.
  • 순회 점검 — 여러 현장을 돌 때 구성품 전체를 가방 하나로 옮깁니다.

선택 가이드

점검 거리와 기준에 맞는
Wheel-e·Tohm-e 선택

이럴 때 (현장 조건)권장 구성선택 이유
1 ohm 기준으로 점검하고 30 m 케이블이면 충분할 때Wheel-e DE 1 ohm 30m1 ohm 저항값 구성에 30 m 케이블이어서 한 건물 안 점검에 알맞고 릴이 가볍습니다.
2 ohms 기준으로 가까운 위치를 점검할 때Wheel-e FR 2 ohms 30m2 ohms 구성에 30 m 케이블이어서 짧은 실내 점검에 맞고 릴 부피가 작습니다.
2 ohms 기준으로 층과 동을 넘는 먼 위치를 점검할 때Wheel-e FR · DE 2 ohms 50m2 ohms 구성에 50 m 케이블이어서 점검 구간이 긴 대형 설비까지 닿습니다.
플러그 유형 E/F의 접지 임피던스를 점검할 때Tohm-e 100 ohms접지 임피던스 미터에 가방과 액세서리를 함께 담은 임피던스 점검 구성입니다.

구성·옵션

키트 구성품과
개별 부속 안내

  • Wheel-e 키트 — Wheel-e, 텔레스코픽 프로브, 보호 가방 각 1개
  • Tohm-e 키트 — Tohm-e 100 ohms, 가방, 액세서리
  • 개별 부속 — 프로브와 가방은 PerchTele, BAG1, BAG2 부속 페이지에서 따로 확인하세요.
