Pendulum FDA-301A 주파수 및 시간 동기화 분배 증폭기

MODEL: FDA-301A
브랜드: PENDULUM

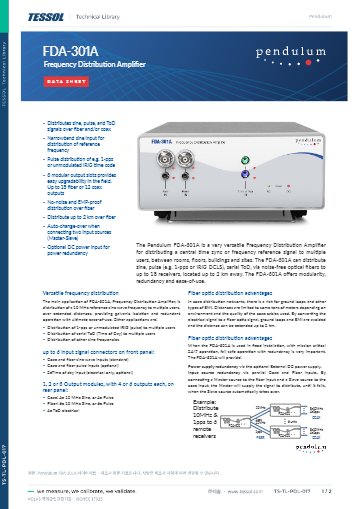

제품 자료: 데이터시트

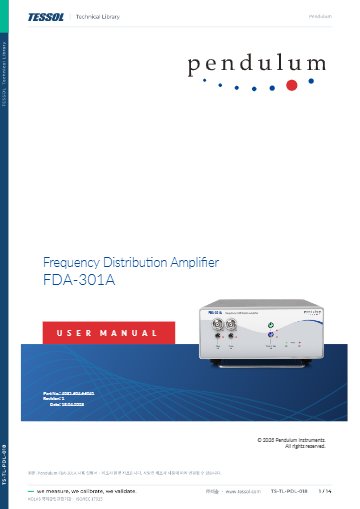

사용 설명서

제품문의 구매하기

10 MHz와 시각 신호를
여러 곳에 나누는 분배 증폭기

Pendulum FDA-301A 주파수·시간 동기 분배 증폭기

견적 받기

Pendulum 국내 정식 공급 파트너

Pendulum FDA-301A는 10 MHz 사인, 1-pps·IRIG-B 펄스, NMEA 시각 메시지를 광섬유와 동축으로 나누는 1:N 주파수·시간 동기 분배 증폭기(Distribution Amplifier)입니다. 현장 장착형 출력 모듈 3슬롯 구조로, 캠퍼스와 시험장의 기준 분배를 한 대로 구성합니다.

광섬유 구간은 최대 2 km까지 연장되고 전자기 잡음이 섞이지 않으며 접지 전류 루프도 생기지 않습니다. 광 마스터와 동축 슬레이브 이중 입력이 자동 전환되고 기존 DA-36 네트워크에도 그대로 편입되는 이 분배 증폭기는 (주)테솔이 국내에 공식 공급합니다.

광 18 · 동축 12

장비 한 대의 최대 출력 수

3 슬롯

현장에서 바꿔 끼우는 출력 모듈

<500 ps rms

1-pps 지터 (광 지터 별도)

2U

하프 랙 폭의 소형 본체

특징

기준 주파수와 시각을
한 경로로 분배

핵심 특징	현장에서 달라지는 점
현장 교체형 출력 모듈	후면 3개 슬롯의 모듈을 현장에서 바꿔 끼우므로 분배 신호 종류가 늘어나도 본체를 교체하지 않습니다.
최대 광 18개 · 동축 12개 출력	장비 한 대로 여러 건물과 시험대를 동시에 연결해 분배기 설치 대수와 배선을 줄입니다.
광 마스터 · 동축 슬레이브 이중 입력	한쪽 입력이 끊겨도 다른 입력으로 자동 전환되어 기준 분배가 중단되지 않습니다.
1-pps · IRIG-B 펄스 분배	1 Hz~20 MHz 펄스를 분배하므로 주파수 기준과 시간 기준을 같은 장비에서 공급합니다.
NMEA 시각 메시지 분배	RS-232C로 받은 시각 메시지를 여러 지점에 함께 보내 설비별 시각을 일치시킵니다.
DA-36 망 호환	기존 DA-36 분배망에 그대로 넣어 사용하므로 증설 시 배선 변경이 최소화됩니다.

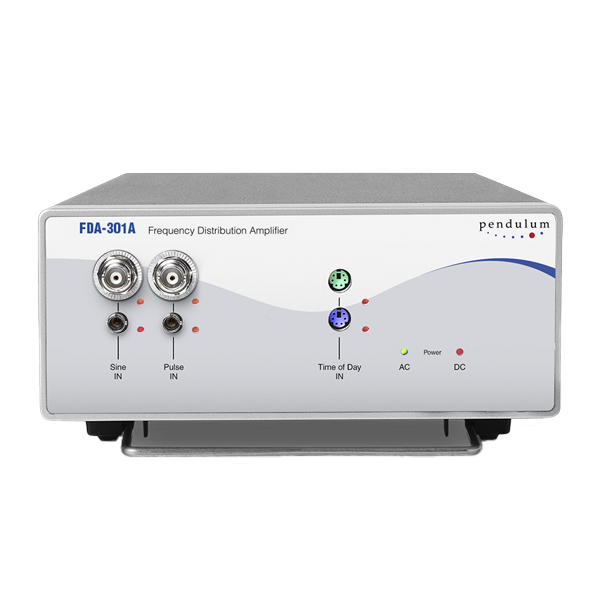

BNC 입력 단자와 상태 표시등이 있는 증폭기 전면

모듈 구성

입력 옵션과
출력 모듈 조합

기본 모델은 10 MHz 동축(BNC)과 광(ST) 입력을 갖추고 출력 모듈은 비어 있으므로 모듈을 하나 이상 함께 주문해야 합니다. 펄스 입력(옵션 41)과 시각 입력(옵션 42)은 공장 장착이며, 출력 모듈 3개는 현장에서 장착합니다.

44C: 10 MHz 동축 4개(1 Vrms, 50 Ω)
44F: 10 MHz 광 6개
45C: 펄스 동축 4개(TTL)
45F: 펄스 광 6개
46E: 시각(ToD) 전기 출력 4개

주문 코드는 FDA-301A/XYZZZ 형식이며, X는 입력 구성(1은 10 MHz, 2는 10 MHz와 펄스, 3은 10 MHz와 시각, 5는 세 가지 모두)을 가리킵니다. Y는 전원(1은 AC, 2는 AC+DC)이고 뒤의 세 자리는 슬롯별 모듈 번호입니다. 한 대의 최대 출력은 모듈 조합에 따라 광 18개 또는 동축 12개입니다.

슬롯별 모듈 장착

출력 슬롯 3개에 44F 광 모듈 3장을 꽂으면 광 출력 18개, 44C 동축 모듈 3장을 꽂으면 동축 출력 12개가 됩니다. 한 장비에 주파수, 펄스, 시각 모듈을 섞어 장착하면 신호 종류별 분배기를 따로 두지 않아도 됩니다.

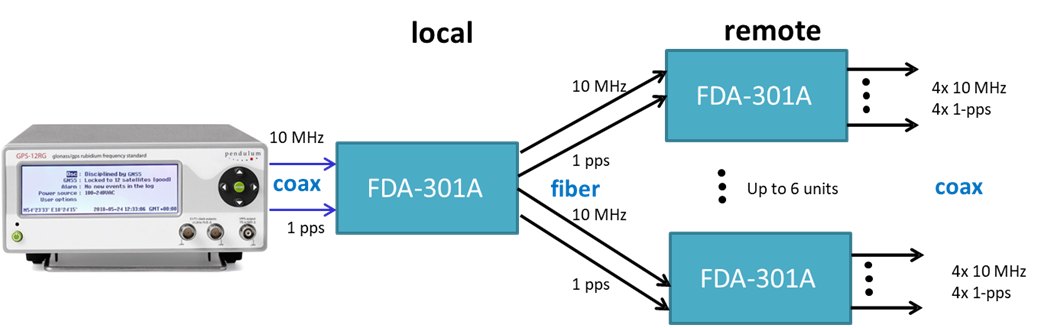

분배 증폭기를 통한 주파수 신호 분배 구성도

이중화와 링크

입력 이중화와
광 링크 설계

광 입력이 마스터이고 동축 입력이 슬레이브이며 한쪽이 끊기면 다른 쪽으로 자동 전환됩니다. 전원은 AC 90~264 V이고 옵션 49로 외부 24 V DC(±10%)를 더하면 전원도 이중화됩니다.

광섬유는 멀티모드 62.5/125 µm 또는 50/125 µm, 820 nm ST 커넥터이며 최대 광 감쇠는 6 dB, 최대 거리는 2 km입니다. 1-pps 지터는 500 ps rms에 광 지터를 더한 값으로, 광 지터는 1 m에서 0 ps이고 2 km에서 전형 5 ns 미만이므로 장거리 링크는 지터 예산에 이 값을 반영하세요.

사양

입력 옵션과
출력 모듈별 사양

항목	사양
광 사인 입력 (기본)	ST · 820 nm 멀티모드 62.5/125 µm 또는 50/125 µm · 10 MHz (요청 시 0.1–60 MHz) · 최대 광 감쇠 6 dB(접속 포함) · 최대 2 km
동축 사인 입력 (기본)	BNC 암 · 50 Ω · 10 MHz (요청 시 0.1–60 MHz) · 0.2–2 Vrms · 손상 한계 7 Vrms
펄스 입력 (옵션 41)	동축 BNC 암 + 광 · 1 Hz ~ 20 MHz · 최소 펄스 폭 20 ns 이하 · 50 Ω · 0 ~ +5 V · TTL/CMOS 5 V 레벨 (낮음 0.8 V 미만, 높음 2 V 초과) · 손상 한계 15 Vp-p (-5 V ~ +10 V) · 예: 1-pps, 비변조 IRIG (DCLS)
시각 입력 (옵션 42)	RS-232C 2개, mini-DIN 6핀 암 · -10 V ~ +10 V 수용 · NMEA 또는 사용자 정의 · 최대 반복 500 kHz · 전기 입력 전용
출력 모듈 (3 슬롯, 현장 장착)	44C 10 MHz 동축 4 (50 Ω, 1 Vrms ±10%) · 44F 10 MHz 광 6 · 45C 펄스 동축 4 (50 Ω, TTL 낮음 0.4 V 이하 / 높음 2.4 V 이상) · 45F 펄스 광 6 · 46E 시각 전기 4 (mini-DIN 6핀 암, 낮음 -5 V / 높음 +5 V, 케이블 최대 100 m)
장비당 최대 출력	광 18 또는 동축 12
광섬유	멀티모드 62.5/125 µm 또는 50/125 µm, ST, 820 nm · 최대 2 km · 최대 광 감쇠 6 dB
1-pps 지터	<500 ps rms + 광 지터 (1 m 0 ps, 2 km 전형 <5 ns)
이중화	이중 입력 (광 마스터 / 동축 슬레이브) 자동 전환 · 옵션 49 외부 24 V DC 전원
전원	AC 90–264 V, 47–63 Hz, <40 W · DC 옵션 49 24 V ±10%, <40 W
크기 · 무게	½ × 19인치 (210 mm) × 2U (90 mm) × 395 mm · 약 3 kg
환경	동작 0 ~ 50 °C · 보관 -40 ~ +70 °C · MIL-PRF-28800F Class 3 (랜덤·정현 진동, 30 G 반사인파 충격, 운반 낙하) · 실내 전용
안전 · EMC	EN 61010-1:2011 · 오염도 2 · 측정 범주 I · CE · EN 61326:2013 (EN 61000-6-2:2008 강화 시험 수준) Group 1 Class B
보증	2년 (등록 시 3년 무상)

활용 분야

시간·주파수 분배가
필요한 현장

공장·캠퍼스 시간 기준 — 중앙의 10 MHz와 1-pps를 여러 건물로 분배합니다.
통신 시험장 — 시험 장비 전체에 같은 기준 주파수를 공급합니다.
전자기 잡음 환경 — 광섬유로 기준 신호를 잡음 구역까지 안전하게 전달합니다.
원격 시각 동기 — NMEA 시각 메시지를 여러 지점에 함께 분배합니다.

선택 가이드

DA-36과의
선택 기준

이럴 때 (현장 조건)	권장 모델	선택 이유
10 MHz만 여러 지점에 보낼 때	DA-36	광 1개와 동축 4개를 갖춘 소형 점대점 분배기입니다.
10 MHz · 1-pps · 시각을 함께 보낼 때	FDA-301A	펄스와 NMEA 시각 입력, 모듈형 출력으로 신호 종류를 확장합니다.
입력 이중화가 필요할 때	FDA-301A	광 마스터와 동축 슬레이브 입력이 자동 전환됩니다.

구성·옵션

입력·모듈·전원
주문 구성

구분	항목
입력	동축 BNC · 광 ST (기본) · 옵션 41 펄스 · 옵션 42 시각 (공장 장착)
출력 모듈 (3 슬롯)	44C · 44F · 45C · 45F · 46E (현장 장착)
전원	옵션 49 외부 24 V DC (이중화, 공장 장착)
랙 · 케이스	22/90 (랙 키트 1대용) · 22/05 (랙 키트 2대용) · 27 (소프트 케이스) · 27H (하드 케이스)
보증 · 매뉴얼	95/05 (5년 보증) · OM-301 (인쇄 매뉴얼)

FDA-301A와 함께 보는
기준기와 분배기

FDA-301A로 1-pps도 분배할 수 있습니까?
네, 옵션 41 펄스 입력과 45C·45F 출력 모듈을 더하면 분배할 수 있습니다. 비변조 IRIG-B(DCLS)도 같은 경로로 나눌 수 있습니다.
FDA-301A로 NMEA 시각 메시지도 전송할 수 있습니까?
네, 옵션 42 시각 입력(RS-232C 2개)과 46E 출력 모듈로 전송할 수 있습니다. 시각 출력 케이블은 최대 100 m까지 사용합니다.
FDA-301A는 입력 하나가 끊기면 어떻게 동작합니까?
다른 입력으로 자동 전환됩니다. 광 입력이 마스터, 동축 입력이 슬레이브이며 옵션 49로 외부 24 V DC 전원도 더합니다.
FDA-301A의 출력은 몇 개까지 구성합니까?
장비 한 대에 광 18개 또는 동축 12개까지 구성합니다. 모듈 한 장당 광 6개 또는 동축 4개이며 슬롯은 3개입니다.
FDA-301A의 옵션은 현장에서 추가할 수 있습니까?
출력 모듈 3슬롯은 현장에서 장착할 수 있지만 펄스 입력(옵션 41), 시각 입력(옵션 42), DC 전원(옵션 49)은 공장 장착입니다. 주문 단계에서 필요한 입력을 정해 주세요.
