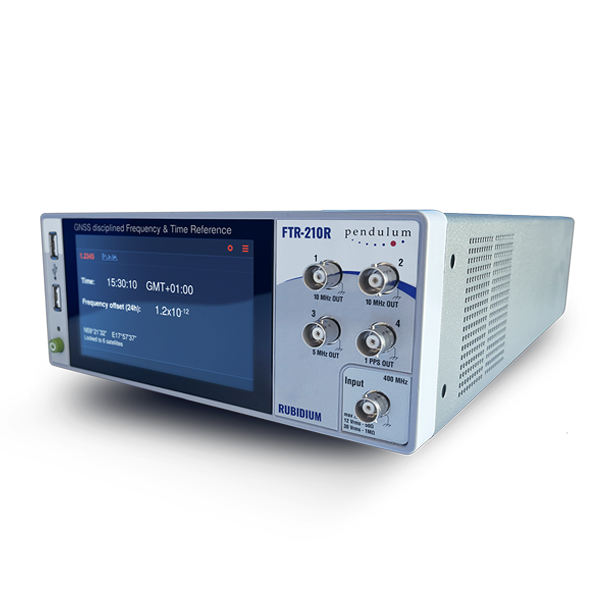

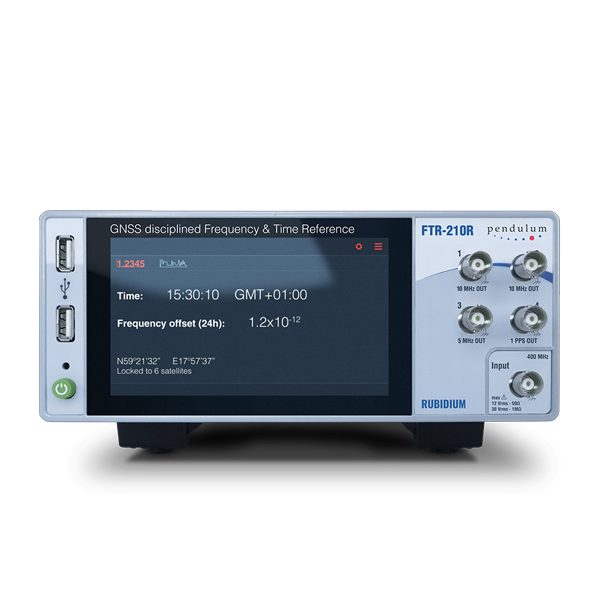

Pendulum FTR-210R GNSS 동기 루비듐 주파수·시간 기준기

견적 받기

Pendulum 국내 정식 공급 파트너

Pendulum FTR-210R은 멀티 GNSS 신호로 루비듐 발진기의 에이징을 연속 보정하는 주파수·시간 기준기(GNSS 동기 루비듐 레퍼런스)입니다. 동기 시 에이징 1×10⁻¹² 미만의 10 MHz·5 MHz 사인과 1 pps를 교정실과 통신 시험 설비에 출력합니다.

독립 내장 비교기인 옵션 220이 GNSS와의 24시간 주파수 오프셋과 1 pps 위상 차이를 4년 넘게 저장하고, 옵션 230 측정 입력을 더하면 DC~400 MHz 신호를 직접 측정하는 카운터로도 사용할 수 있습니다. 기준기와 측정 기능을 한 대에 갖춘 이 장비는 (주)테솔이 국내에 공식 공급합니다.

10 ns rms

1 pps의 UTC 대비 오프셋 (24시간 평균)

<1 µs/24 h

위성 신호 상실 시 1 pps 드리프트 (전형)

5 + 1 + 1

10 MHz · 5 MHz · 1 pps 기본 출력

6분

전원 투입 후 록까지 걸리는 시간

특징

위성 보정과
루비듐 홀드오버

핵심 특징	현장에서 달라지는 점
멀티 GNSS 자동 보정	GPS, Galileo, GLONASS, BeiDou, NavIC, QZSS 신호를 함께 수신하므로 보정에 사용하는 위성 신호의 폭이 넓습니다.
루비듐 홀드오버	안테나 점검이나 신호 장애로 위성이 끊겨도 루비듐 발진기가 기준을 이어 유지하므로 시험을 멈추지 않습니다.
독립 비교 기록(옵션 220)	동기 제어와 별개인 회로가 GNSS 대비 오프셋을 날마다 기록하므로 이 기록으로 교정 이력 문서를 작성할 수 있습니다.
출력 확장	기본 출력에 10 MHz 4개, 1 pps 4개, 100 MHz 등을 옵션으로 더해 시험 설비 규모에 맞게 구성할 수 있습니다.
측정 입력(옵션 230)	기준기와 별도 카운터를 나란히 두는 대신 한 대로 주파수와 시간 오프셋을 측정합니다.
프로그래머블 펄스 · IRIG-B	0.5 Hz~100 MHz 펄스와 IRIG-B 004(DCLS) 출력으로 시간 코드가 필요한 설비까지 연결합니다.

소급과 교정

GNSS 소급 범위와
교정 관리

FTR-210R의 소급은 GPS 시간척도를 거쳐 UTC로 이어집니다. 옵션 220이 남기는 비교 기록은 PDF·CSV 교정 보고서로 내보내 사내 교정 이력 문서화에 사용하지만, KOLAS 교정성적서와는 별개 문서입니다.

날마다 쌓이는 비교 기록

옵션 220 내장 비교기는 동기 제어와 따로 동작해 GNSS 대비 24시간 주파수 오프셋과 1 pps 위상을 날마다 저장하며, 비휘발성 메모리에 4년 넘게 보관합니다. ISO/IEC 17025 품질체계에서는 이 기록과 별도로 교정 주기를 함께 정하세요. 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

출력과 측정

출력 확장과
측정 입력 옵션

기본 출력은 10 MHz 사인 5개(1 Vrms, 50 Ω), 5 MHz 사인 1개, 1 pps 1개(TTL, 50 Ω)입니다. 출력 옵션은 211, 212, 213, 214 가운데 하나를 고르고, 옵션 132F는 프로그래머블 펄스, 133F는 IRIG-B 004(DCLS) 출력입니다.

옵션 230 측정 입력은 DC~400 MHz에서 14 ps(7 ps 옵션)로 주파수, 주기, 시간 간격 오차(TIE, 151F), 주파수 오프셋(152F), UTC 대비 시간 오프셋(153F)을 측정합니다. 측정 항목은 펄스 폭, 상승/하강 시간, 슬루 속도, 전압(Vmin, Vmax, Vp-p)까지 이어집니다.

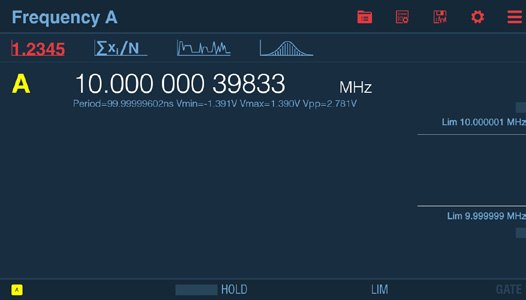

주파수 측정값과 한계 설정이 표시된 화면

홀드오버

위성 신호 상실과
재기동 특성

위성 신호가 끊긴 홀드오버에서는 에이징이 24시간에 전형 5×10⁻¹², 월 5×10⁻¹¹ 미만이며 1 pps 드리프트는 24시간에 전형 1 µs 미만입니다. 전원을 24시간 꺼 둔 뒤 다시 켜면 7분 만에 5×10⁻¹⁰ 미만, 1시간 뒤 3×10⁻¹¹ 미만에 도달하므로 이동 설치 뒤에도 빠르게 기준을 회복합니다.

사용 방법

FTR-210R 웹 서버 접속과
Ethernet 원격 관리

FTR-210R은 Gigabit Ethernet의 웹 서버와 VNC, SCPI, SNMP 알림으로 원격 감시와 제어를 합니다. 본체의 1280 × 720 터치스크린에서도 같은 설정을 할 수 있습니다.

소프트웨어·도구	하는 일
웹 서버	브라우저로 상태 확인과 설정
VNC	터치스크린 화면을 원격 표시
SCPI	프로그램에서 명령으로 제어
SNMP 알림	상태 변화를 네트워크 관리 시스템에 통지

처음 연결하는 순서

순서	할 일
1	Gigabit Ethernet 케이블로 FTR-210R을 네트워크에 연결합니다.
2	브라우저로 웹 서버에 접속해 동기 상태와 출력 설정을 확인합니다.
3	화면 그대로 조작하려면 VNC 클라이언트로 접속합니다.
4	프로그램에서는 *IDN?으로 응답을 확인하고 :SYST:ERR?로 오류 큐를 읽습니다.

SCPI 명령 예시

명령	하는 일
*IDN?	제품 정보 읽기
RST; CLS	초기화와 상태 지우기
:SYST:ERR?	오류 확인

명령 표기는 CNT-100 시리즈 프로그래머 안내서의 예시 그대로이며 펌웨어 v1.7.7 이상 기준입니다. 설치한 펌웨어 버전의 안내서를 함께 확인하세요.

웹·VNC 세션에서 REM 뒤에 느낌표가 붙은 표시는 원격 잠금 상태이며 BACK 키로 로컬 모드로 돌아갈 수 없습니다.

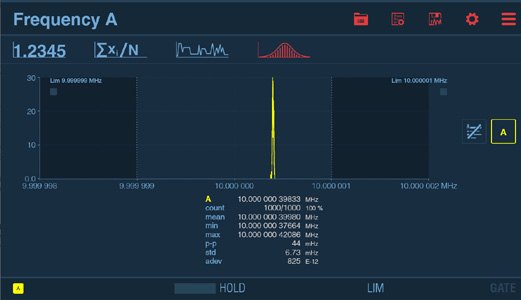

주파수 분포 히스토그램과 통계값 화면

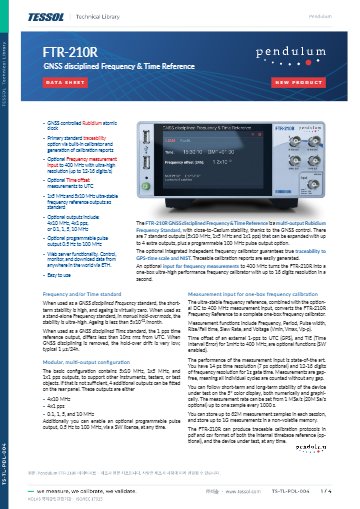

사양

동기 시와 홀드오버
시의 사양

항목	사양
동기 시 주파수	에이징 <1×10⁻¹² (24 h · 월 · 년, 24시간 연속 동작 후) · ADEV τ=24 h <1×10⁻¹²
자유 동작 (홀드오버)	에이징 5×10⁻¹²/24 h (전형) · <5×10⁻¹¹/월 · <5×10⁻¹⁰/년
단기 안정도 (ADEV)	τ=1 s <5×10⁻¹¹ · τ=10 s <2×10⁻¹¹
온도 변동	<3×10⁻¹⁰ (0 ~ 50 °C) · <3×10⁻¹¹ (20 ~ 26 °C 전형)
자유 동작 총 불확도	<6×10⁻¹⁰ (2σ, 20 ~ 26 °C, 24시간 평균, 교정 후 1년까지)
1 pps 시간 출력	UTC 대비 평균 오프셋 (24시간 평균) 10 ns rms · 홀드오버 드리프트 <1 µs/24 h (전형)
위상 잡음 (전형)	<-95 / -125 / -135 / -140 dBc/Hz (10 Hz / 100 Hz / 1 kHz / 10 kHz)
GNSS 수신	GPS L1 C/A · L5, Galileo E1 B/C · E5a, GLONASS L1OF, BeiDou B1I · B1C · B2A, NavIC SPS-L5, QZSS L1 C/A · L5 · TNC 안테나 입력 · 외부 1 pps 동기 입력
기본 출력	10 MHz 사인 5 (1 Vrms/50 Ω) · 5 MHz 사인 1 · 1 pps 1 (TTL/50 Ω)
출력 옵션 (하나 선택)	옵션 211 10 MHz 4 · 212 0.1/1/5/10 MHz · 213 1 pps 4 · 214 100 MHz 2 + 10 MHz 2
펄스 · 시간 코드	옵션 132F 프로그래머블 펄스 0.5 Hz–100 MHz · 옵션 133F IRIG-B 004 (DCLS)
측정 입력 (옵션 230)	DC–400 MHz · 14 ps (7 ps 옵션) · 12–13자리/s · 주파수, 주기, TIE (151F), 주파수 오프셋 (152F), UTC 대비 시간 오프셋 (153F)
측정 항목	주파수, 주기, 펄스 폭, 상승/하강 시간, 슬루 속도, 전압(Vmin, Vmax, Vp-p)
비교 기록 (옵션 220)	독립 내장 주파수 비교기 · GNSS 대비 24시간 주파수 오프셋과 1 pps 위상 기록 · 비휘발성 메모리 4년 이상 · PDF/CSV 교정 보고서
데이터 저장	세션당 최대 32M 샘플 · 비휘발성 메모리 최대 1G 샘플
록 · 재기동	록 <6분 · 24시간 꺼진 뒤 7분에 <5×10⁻¹⁰, 1시간에 <3×10⁻¹¹
인터페이스	Gbit Ethernet (웹 서버, VNC, SCPI, SNMP 알림) · USB 호스트 · 동글 WLAN · 1280 × 720 컬러 터치스크린
전원	90–265 V, 47–63 Hz, <70 W
크기 · 무게	210 × 90 × 395 mm · 순중량 약 3.5 kg · 출하 중량 약 5 kg
환경	동작 0 ~ +50 °C (벤치) · 0 ~ +40 °C (랙) · 보관 -40 ~ +71 °C · MIL-PRF-28800F Class 3 · 30 G 반사인파 충격 · 실내 전용
안전 · EMC	EN 61010-1:2011 · CE · 오염도 2 · 설치 범주 II · 측정 범주 I · EN 61326-1:2013-06 (EN 61000-6-2:2008 강화 시험 수준)

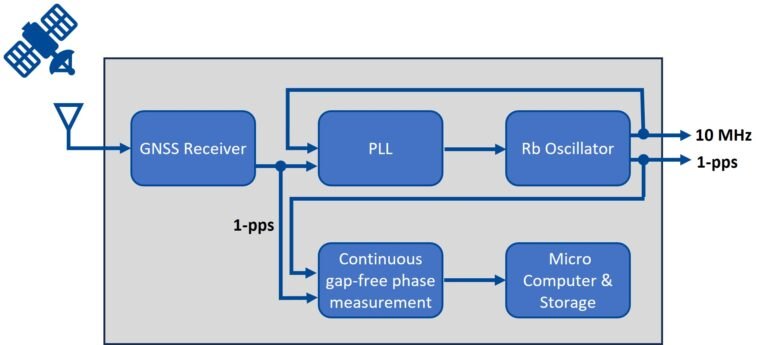

GNSS 수신기와 루비듐 발진기의 동기화 구성 블록도

활용 분야

기준 주파수와
시간이 필요한 현장

교정 실험실 — 사내 기준 주파수와 시간을 장비에 공급하고 옵션 220 이력으로 사내 소급 기록을 남깁니다.
통신 장비 시험 — 10 MHz 기준으로 시험 장비의 기준을 통일합니다.
주파수 측정 — 옵션 230으로 DC~400 MHz 신호를 1초 게이트로 측정합니다.
시간 기준 시험 — 1 pps와 UTC 대비 시간 오프셋을 측정합니다.
분배망 구성 — DA-36, FDA-301A에 기준을 공급해 여러 건물에 분배합니다.

선택 가이드

기준기 구성별
선택 기준

이럴 때 (현장 조건)	권장 구성	선택 이유
실험실 기준 주파수가 필요할 때	FTR-210R	10 MHz 5개 · 5 MHz · 1 pps를 위성 동기로 출력합니다.
네트워크에 NTP로 시간을 줄 때	Netsilon 9 · 11	네트워크 시각 배포가 목적이면 타임 서버가 맞습니다.
주파수 측정까지 함께 할 때	FTR-210R + 옵션 230	DC–400 MHz 측정 입력으로 기준기와 카운터를 한 대로 구성합니다.

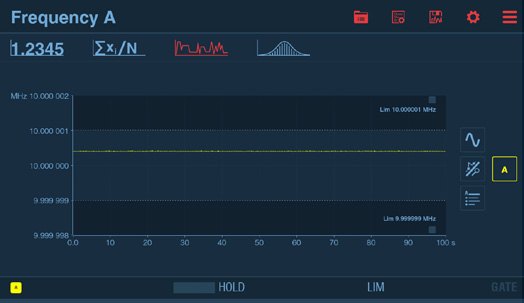

주파수 변화 추이 그래프 화면

구성·옵션

출력·측정·안테나
옵션 구성

구분	옵션 코드	내용
기본 출력	기본 구성	10 MHz 5 · 5 MHz 1 · 1 pps 1
출력 확장	211 · 212 · 213 · 214	10 MHz 4 · 0.1/1/5/10 MHz · 1 pps 4 · 100 MHz 2 + 10 MHz 2 (하나 선택, 공장 장착)
펄스 · 시간 코드	132F · 133F	프로그래머블 펄스 · IRIG-B 004
측정 입력	230	DC–400 MHz, 14 ps (7 ps 옵션)
비교 기록	220	독립 문서화 주파수 비교기 · 교정 이력 기록
GNSS 안테나	01 · 200	멀티 GNSS 안테나
안테나 케이블	02/20T · 02/50T · 02/130T	케이블 옵션
교정	90/07A	ISO/IEC 17025 교정 (Pendulum 옵션)

FTR-210R과 함께 보는
기준기와 분배기

FTR-210R은 GNSS로 동기하면 교정이 필요 없습니까?
필요합니다. ISO/IEC 17025 품질체계라면 교정 주기를 함께 정해야 하며, 옵션 220 기록은 교정 이력 문서화에 사용하는 자료로서 KOLAS 교정성적서를 대신하지 않습니다.
FTR-210R은 위성 신호가 끊기면 어떻게 동작합니까?
루비듐 홀드오버로 계속 동작합니다. 1 pps 드리프트는 24시간에 전형 1 µs 미만이고 주파수 에이징은 월 5×10⁻¹¹ 미만입니다.
FTR-210R에 카운터 기능도 있습니까?
옵션 230 측정 입력을 더하면 DC–400 MHz를 12–13자리/s로 측정합니다. UTC 대비 시간 오프셋(153F)까지 측정하는 구성입니다.
FTR-210R은 GNSS 안테나도 함께 공급합니까?
옵션 01/200 멀티 GNSS 안테나와 안테나 케이블 02/20T, 02/50T, 02/130T를 선택할 수 있습니다. 설치 위치까지의 거리를 알려 주시면 알맞은 케이블 길이를 안내합니다.
FTR-210R은 Netsilon 같은 타임 서버와 무엇이 다릅니까?
FTR-210R은 실험실 기준 주파수를 출력하는 장비입니다. 네트워크 장비에 NTP로 시간을 배포하려면 Netsilon 9·11을 검토하세요.
