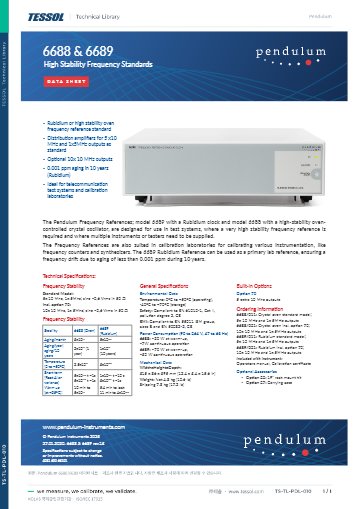

제품 자료: 데이터시트

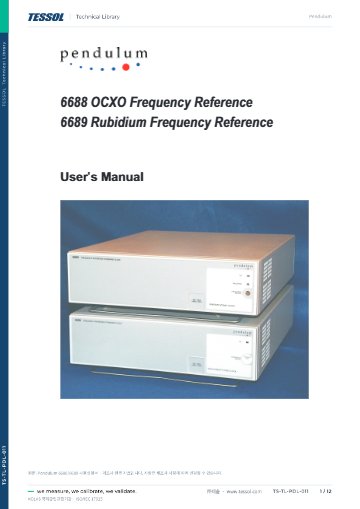

사용설명서

제품문의 구매하기

GNSS 없이 10 MHz 기준을
교정실에 공급하는 주파수 기준기

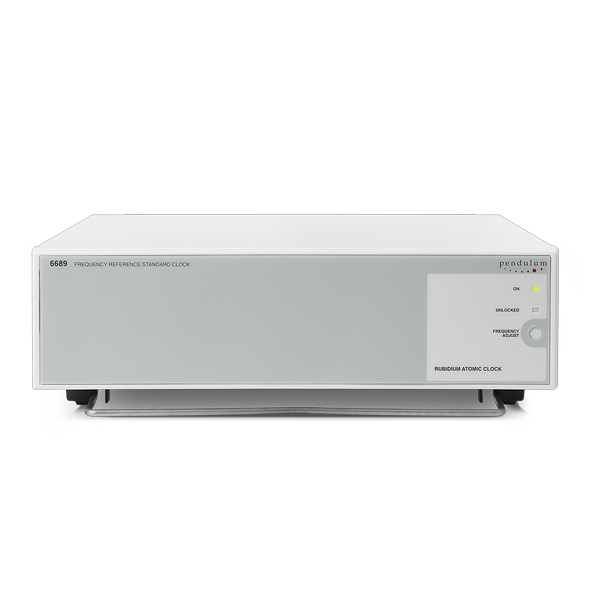

Pendulum 6688 · 6689 고안정 주파수 기준기

견적 받기

Pendulum 국내 정식 공급 파트너

Pendulum 6688·6689는 SC-cut OCXO를 적용한 6688과 루비듐 원자시계를 적용한 6689 두 모델로 구성된 독립형 고안정 주파수 기준기(Frequency Standard)로, 10 MHz 5개와 5 MHz 1개 사인 출력을 GNSS 없이 시험 라인과 교정실에 공급합니다.

6688은 월간 에이징 3×10⁻⁹에 10분 예열로 시험기를 빠르게 기동하고, 6689는 10년 에이징이 1×10⁻⁹에 그쳐 장기 기준으로 적합합니다. 옵션 70으로 10 MHz 출력을 10개로 늘려 최대 11대에 기준을 나누는 이 기준기는 (주)테솔이 국내에 공식 공급합니다.

5 + 1

10 MHz · 5 MHz 사인 출력 (옵션 70은 10 + 1)

1×10⁻⁹

6689 에이징 (10년)

5×10⁻¹²

6688 단기 안정도 (τ = 1 s)

5.4분

6689 록까지 걸리는 예열

특징

발진기 두 종류로
기준 요구에 대응

핵심 특징	현장에서 달라지는 점
한 대에서 최대 11대 공급	10 MHz 5개와 5 MHz 1개(옵션 70은 10 MHz 10개)로 시험기 여러 대에 같은 기준을 분배하므로 기준 불일치로 생기는 재측정이 줄어듭니다.
6688 10분 예열	전원 투입 10분 만에 5×10⁻⁹에 도달해 현장에 들고 나가 설치하는 이동 시험에 적합합니다.
6688 낮은 단기 안정도	τ = 1 s에서 5×10⁻¹²를 유지하므로 위상 잡음에 민감한 시험의 기준으로 사용합니다.
6689 낮은 장기 에이징	10년 에이징이 1×10⁻⁹이어서 재교정 사이 구간의 기준 변동이 작습니다.
낮은 온도 영향	0 ~ +50 °C 범위의 변동이 6688은 2.5×10⁻⁹, 6689는 3×10⁻¹⁰로, 공조가 불안정한 시험장에서도 기준이 안정적으로 유지됩니다.
GNSS 없이 독립 동작	위성 신호가 약한 지하나 차폐 시설에서도 기준을 유지합니다.

발진기 선택

OCXO와 루비듐
모델 선택 기준

단기 안정도는 OCXO인 6688이 τ = 1 s에서 5×10⁻¹²로 앞서고, 장기 에이징은 루비듐인 6689가 월 5×10⁻¹¹로 앞섭니다. 하루 단위로 기동하고 끄는 시험 라인이라면 예열이 짧고 전력이 낮은 6688이, 몇 년 동안 켜 둔 채 기준값 변화를 최소로 하려면 6689가 맞습니다.

소비 전력: 6688은 예열 20 W 미만, 연속 7 W 미만이고 6689는 예열 70 W 미만, 연속 30 W 미만이어서 상시 가동 전력은 6688이 훨씬 낮습니다.
예열: 6688은 25 °C에서 10분이면 5×10⁻⁹에 도달하고, 6689는 5.4분 만에 록하며 11분이면 4×10⁻¹⁰에 도달합니다.
크기와 무게: 두 모델 모두 315 × 86 × 395 mm, 4.8 kg으로 같아 랙 계획은 동일합니다.

시험기 여러 대에 같은 기준

통신 장비 생산 라인에서는 시험기마다 기준 발진기가 다르면 같은 제품의 측정값이 시험기별로 어긋납니다. 6688 또는 6689 한 대의 출력을 BNC 케이블로 각 시험기에 연결하면 기준이 하나로 통일되고, 6689는 교정실의 상시 기준으로도 사용합니다.

교정 관리

독립형 기준기의
교정 관리

6688·6689는 GNSS 동기 기능과 측정 입력이 없는 독립형이므로 스스로 UTC에 맞추지 못합니다. 소급성은 정기 외부 교정으로 유지하며 에이징 사양에서 계산한 교정 주기를 사용 환경에 맞춰 정하세요. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

위성 신호로 보정하려면

위성 신호로 에이징을 계속 보정해야 하는 환경에서는 GNSS 동기 루비듐 기준기 FTR-210R이 맞습니다. 6688·6689는 위성 신호를 받기 어려운 곳의 독립 기준으로 구분해 선택합니다.

사양

OCXO와 루비듐
모델 비교 사양

항목	6688	6689
발진기	SC-cut OCXO	루비듐 원자시계
에이징	3×10⁻⁹/월 · 2×10⁻⁸ (1년)	5×10⁻¹¹/월 · 1×10⁻⁹ (10년)
온도 (0 ~ +50 °C)	2.5×10⁻⁹	3×10⁻¹⁰
단기 안정도 (root Allan variance, τ = 1 s)	5×10⁻¹²	3×10⁻¹¹
예열 (+25 °C)	10분, 5×10⁻⁹까지	록까지 5.4분 · 11분, 4×10⁻¹⁰까지
전원 소비 (90–264 V, 47–63 Hz)	예열 <20 W · 연속 <7 W	예열 <70 W · 연속 <30 W
주문 코드	6688/011 · 6688/021 (옵션 70 포함)	6689/011 · 6689/021 (옵션 70 포함)

시리즈 공통 사양

항목	사양
출력 (기본)	10 MHz 사인 5 + 5 MHz 사인 1 · 50 Ω에 >0.6 Vrms
출력 (옵션 70)	10 MHz 사인 10 + 5 MHz 사인 1 · 50 Ω에 >0.6 Vrms
GNSS 동기 · 측정 입력	없음 (독립형, GNSS가 닿지 않는 환경용)
전원	90–264 V, 47–63 Hz
크기 · 무게	315 × 86 × 395 mm · 순중량 4.8 kg · 출하 중량 7.8 kg
동작 · 보관 온도	동작 0 °C ~ +50 °C · 보관 -40 ~ +70 °C
안전 · EMC	EN 61010-1 · 설치 범주 II · 오염도 2 · CE · EN 55011 ISM 그룹 B급 · EN 50082-2
옵션	옵션 70 (10 MHz 출력 5개 추가) · 옵션 22 (19인치 랙 키트) · 옵션 27 (운반 케이스)
포함 항목	사용자 매뉴얼 · 교정 성적서

활용 분야

독립 기준이
필요한 현장

통신 장비 생산 라인 — 시험기 여러 대에 같은 기준을 나눠 측정값 편차를 줄입니다.
교정실 기준 — 6689를 교정실의 상시 주파수 기준으로 운용합니다.
GNSS가 닿지 않는 현장 — 위성 신호가 약한 시설의 독립 기준으로 사용합니다.
자동 시험 시스템 — 여러 계측기에 안정된 주파수 기준을 공급합니다.

선택 가이드

모델별
권장 용도

이럴 때 (현장 조건)	권장 모델	선택 이유
단기 안정도와 낮은 전력이 중요할 때	6688	τ = 1 s 안정도 5×10⁻¹²이며 연속 소비전력이 7 W 미만입니다.
몇 년에 걸친 에이징이 중요할 때	6689	월 에이징 5×10⁻¹¹이고 10년 에이징이 1×10⁻⁹입니다.
GNSS로 UTC 동기가 필요할 때	FTR-210R	위성 신호로 루비듐을 동기 제어하는 GNSS 동기 기준기입니다.

구성·옵션

출력 수와
액세서리 구성

구분	항목
출력 (기본)	10 MHz 5개 + 5 MHz 1개 사인
옵션 70	10 MHz 10개 + 5 MHz 1개 사인
옵션 22 · 27	19인치 랙 키트 · 운반 케이스
주문 코드	6688/011 · 6688/021 · 6689/011 · 6689/021 (021은 옵션 70 포함)

6688·6689와 함께 보는
기준기와 분배기

6688과 6689 중 어느 모델을 선택해야 합니까?
단기 안정도와 낮은 전력이 중요하면 6688, 몇 년에 걸친 에이징이 중요하면 6689를 선택합니다. 6689의 10년 에이징은 1×10⁻⁹입니다.
6688·6689의 출력 수를 더 늘릴 수 있습니까?
옵션 70을 선택하면 10 MHz 출력이 10개가 됩니다. 5 MHz 1개를 더해 모두 11대에 기준을 공급합니다.
6688·6689에 GNSS 안테나를 연결할 수 있습니까?
연결할 수 없습니다. 두 모델 모두 GNSS 동기 기능이 없는 독립형이므로 위성 동기가 필요하면 FTR-210R을 검토하세요.
6688·6689를 랙에 설치할 수 있습니까?
옵션 22 랙 키트로 19인치 랙에 설치할 수 있습니다. 이동하면서 사용할 때는 옵션 27 운반 케이스를 선택하세요.
6688·6689 교정도 함께 상담할 수 있습니까?
정기 교정이 필요한 독립형 기준기이므로 교정 주기는 사용 환경에 맞춰 함께 정합니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.
