10 MHz 기준을 광섬유로
다른 방까지 나누는 분배 증폭기

Pendulum DA-36 RF/광 주파수 분배 증폭기

견적 받기

Pendulum 국내 정식 공급 파트너

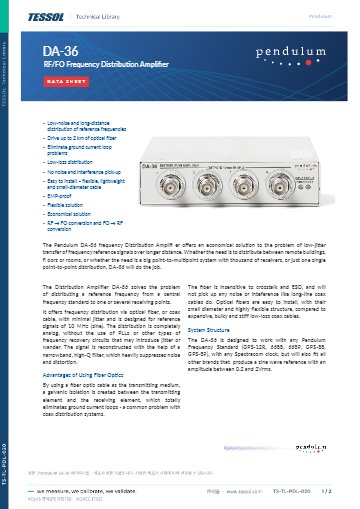

Pendulum DA-36은 10 MHz 기준 신호를 광 출력 1개와 BNC 동축 출력 4개로 나누는 RF/광 주파수 분배 증폭기(Frequency Distribution Amplifier)입니다. 멀티모드 광섬유 2 km 구간에서 접지 루프를 끊고 교정실의 기준을 다른 방과 층, 건물까지 전달합니다.

PLL 없이 완전 아날로그 방식으로 신호를 옮기므로 주기 간 지터가 50 ps에 광 지터를 더한 값보다 작게 유지됩니다. 광 입력이 동축 입력보다 우선하며, 광 신호를 잃으면 동축 입력이 자동으로 이어받습니다. 이 소형 분배 증폭기는 (주)테솔이 국내에 공식 공급합니다.

200 mVrms ~ 2 Vrms

10 MHz 사인 입력 허용 범위

광 1 + 동축 4

ST 광 출력과 BNC 출력 구성

<35 W

100~240 V 전원 소비

650 g

전원 어댑터 제외 본체 무게

특징

지터를 늘리지 않는
아날로그 분배

핵심 특징현장에서 달라지는 점
PLL 없는 완전 아날로그 분배주파수를 다시 합성하지 않고 입력 신호를 그대로 옮기므로 기준기의 위상 잡음 특성이 출력까지 유지됩니다.
협대역 고 Q 필터입력에 섞인 잡음과 왜곡을 걸러 내므로 분배 후 계측기에 들어가는 신호가 깨끗합니다.
광섬유 전기적 분리장비 사이를 광으로 이으면 접지 전위차가 끊겨 접지 루프 잡음이 사라집니다.
광 1개 + 동축 4개 출력가까운 계측기는 BNC로, 먼 방은 광섬유로 한 대에서 동시에 연결합니다.
광 우선 자동 전환광 입력이 끊기면 동축 입력의 예비 기준이 즉시 이어받아 시험 중단을 막습니다.
상태 LED동축과 광 입력의 정상 여부를 녹색과 적색으로 표시해 원인 구분이 빠릅니다.
PENDULUM DA-36 - 입력 단자와 광 단자, 전원 커넥터가 있는 증폭기 전면

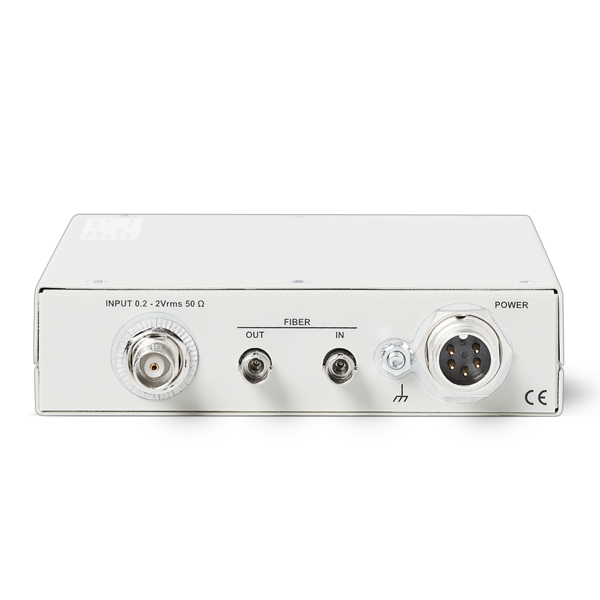

입력 단자와 광 단자, 전원 커넥터가 있는 증폭기 전면

광 링크 구성

두 대로 연결하는
건물 간 기준 링크

기준기 쪽 DA-36이 10 MHz를 빛으로 바꿔 보내고, 먼 쪽 DA-36이 이를 받아 다시 동축 4개로 나눕니다. 광섬유는 멀티모드 ST 커넥터 규격이며 최대 길이 2 km, 최대 광 감쇠는 3.5 dB 미만입니다. 광섬유 자체는 본체에 포함되지 않으므로 구간의 접속점 수와 감쇠를 먼저 계산한 뒤 별도로 준비하세요.

건물 사이 광 링크 설치

광 지터는 1 m 구간에서 0 ps이고 품질이 양호한 광섬유 1 km에서는 전형적으로 100 ps 미만이므로, 거리가 길어질수록 주기 간 지터에 광 지터가 더해진다는 점을 설계에 반영합니다. 통신 장비 생산 라인처럼 시험기가 여러 대인 곳에서는 먼 쪽 DA-36의 동축 4개로 시험기에 직접 분배합니다.

호환 기준기

입력 레벨과
연결 가능한 기준기

입력은 10 MHz 사인파를 50 Ω으로 받으며 BNC 입력 진폭은 200 mVrms~2 Vrms입니다. 이 범위의 10 MHz 사인파를 내는 기준기라면 종류에 상관없이 연결되고, 대표적으로 Pendulum FTR-210R, 6688·6689와 Fluke 908·909·910·910R이 있습니다.

DA-36은 10 MHz 사인 전용입니다. 1 PPS와 시각 메시지까지 함께 나눠야 하면 모듈형 FDA-301A를 선택하세요.

기준기 출력을 그대로 입력에

기준기의 10 MHz 출력을 DA-36 BNC 입력에 연결하고 분배 출력에서 계측기 외부 기준 입력으로 케이블을 나눕니다. 입력과 출력 레벨이 맞는지는 동축 상태 LED가 녹색으로 켜지는지로 확인합니다.

사양

입력 둘, 출력 다섯
분배 사양

항목사양
입력광 1 (ST) + 전기 1 (BNC) · 광 입력 우선
출력광 1 (ST) + BNC 동축 4 · 동축 출력 공칭 1 Vrms
입력 신호10 MHz 사인, 50 Ω, BNC 입력 200 mVrms ~ 2 Vrms
분배 방식완전 아날로그 — PLL · 주파수 복원 없음, 협대역 고 Q 필터
주기 간 지터<(50 ps + 광 지터) · 광 지터 1 m에서 0 ps, 양호한 광섬유 1 km에서 전형 <100 ps
광섬유멀티모드, ST 커넥터, 최대 2 km, 최대 광 감쇠 <3.5 dB (광섬유 별도)
상태 표시동축 · 광 상태 LED — 동축 녹색 유효 / 적색 신호 상실 또는 약함, 광 녹색 유효 / 적색 광 레벨 임계 미만 · 전면 조작부 없음
전원100 ~ 240 V, 47 ~ 63 Hz, <35 W
안전 · EMCEN60950, UL 1950, CE · EMC EN55022, CE
크기 · 무게125 × 170 × 30 mm · 650 g (전원 어댑터 포함 1.1 kg) · 출하 중량 2 kg 미만
설치벤치 또는 벽걸이 (벽걸이 키트 포함)
동작 · 보관 온도동작 0 ~ +50 °C · 보관 -40 ~ +70 °C
보증2년 (국가에 따라 다를 수 있음) · 옵션 95/05로 2년 연장

활용 분야

기준 분배가
필요한 현장

  • 교정실 — 여러 계측기에 같은 10 MHz 기준을 나눠 외부 기준 입력에 연결합니다.
  • 통신 장비 생산 — 생산 라인의 시험기 여러 대에 기준을 분배합니다.
  • 건물 간 연결 — 기준기가 있는 건물에서 떨어진 건물의 장비까지 광섬유로 기준을 전달합니다.
  • 접지 루프 환경 — 광으로 장비 사이를 분리해 접지 전위차에서 생기는 잡음을 줄입니다.
PENDULUM DA-36 - BNC 출력 단자가 나란한 분배 증폭기 전면

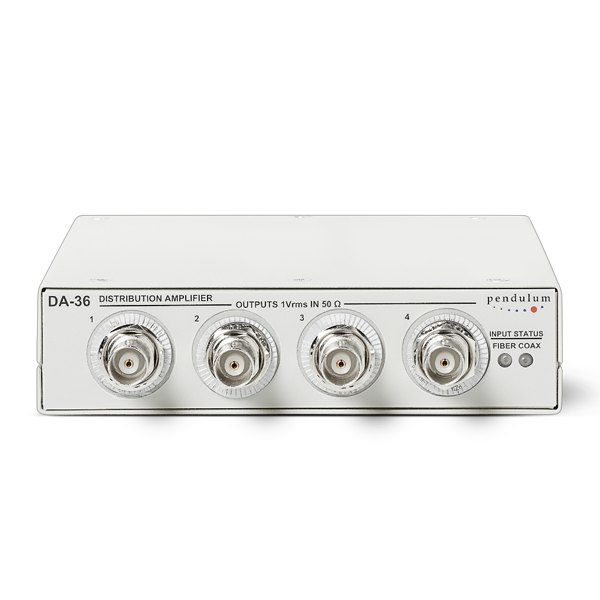

BNC 출력 단자가 나란한 분배 증폭기 전면

선택 가이드

10 MHz 전용과
모듈형의 선택

이럴 때 (현장 조건)권장 모델선택 이유
10 MHz 기준을 광섬유로 보낼 때DA-36광 1개와 동축 4개 출력을 갖춘 점대점 분배기입니다.
기준 신호를 동축 4개로 나눌 때DA-36추가 모듈 없이 BNC 출력 4개가 기본으로 갖춰져 있습니다.
1 PPS와 시각 메시지까지 나눌 때FDA-301A10 MHz에 더해 펄스와 NMEA 시각 메시지를 모듈로 분배합니다.

구성·옵션

기본 구성과
별매 항목

구분항목
기본 구성DA-36 본체 · 전원 어댑터 · 벽걸이 키트 · 사용자 매뉴얼
설치벤치 설치 또는 벽걸이 설치
별매광섬유 (멀티모드 ST)
옵션95/05 보증 2년 연장
