Fluke 80K-6 고전압 프로브 (6000V)

MODEL: 80K-6
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

장비 내부의 고전압을
멀티미터로 읽는 고전압 프로브

Fluke 80K-6 · 80K-15 · 80K-40 고전압 프로브

견적 받기

Fluke 국내 공식 대리점

Fluke 80K-6·80K-15·80K-40은 입력 전압을 1000:1로 나눠 멀티미터에 전달하는 고전압 프로브(High Voltage Probe)입니다. 멀티미터로 직접 측정할 수 없는 6 kV, 15 kV, 40 kV 대역의 전압을 장비 내부의 에너지 제한 회로에서 측정할 수 있습니다.

분압 저항이 입력 전압을 낮추므로 멀티미터의 전압 레인지는 그대로 두고 표시값에 1000을 곱하면 됩니다. 입력 임피던스 10 MΩ 계측기와 함께 사용하는 이 프로브는 (주)테솔이 국내에 공식 공급합니다.

6 · 15 · 40 kV

dc 또는 peak ac 측정 상한

1000:1

분배비

Type B

IEC 61010-031 프로브 기준

1년

보증 기간

특징

1000:1 분압으로 넓히는
멀티미터 측정 범위

핵심 특징	현장에서 달라지는 점
1000:1 분압	고전압을 1000분의 1로 낮춰 전달하므로 고전압 계측기를 따로 들이지 않고 보유한 멀티미터로 측정할 수 있습니다.
최대 40 kV	80K-40은 40 kV dc 또는 peak ac까지 측정하므로 TV와 복사기 내부 고압부 점검 범위를 포괄합니다.
1000 MΩ 입력 저항	80K-15와 80K-40은 입력 저항이 높아 측정 회로에 걸리는 부하가 작습니다.
10 MΩ 계측기 조합	입력 임피던스 10 MΩ 멀티미터와 조합해야 표기된 정확도 사양이 그대로 적용됩니다.
모델별 몸체 길이	80K-6은 24.9 cm, 80K-15와 80K-40은 36 cm이며 전압이 높을수록 몸체가 길어 팁과 손 사이 거리를 확보합니다.
에너지 제한 회로 전용	과전압 범주 I의 에너지 제한 회로 전용으로 사용 범위가 분명하며, 배전 설비에는 사용할 수 없습니다.

분압 계산

표시값에 1000을 곱해
실제 전압 환산

1000:1 분압은 40 kV 입력이 멀티미터에서 40 V로 표시된다는 뜻입니다. 따라서 멀티미터를 dc 또는 ac 전압 레인지에 두고 표시값에 1000을 곱하면 프로브 측 전압이 됩니다. 6 kV 모델은 6 V, 15 kV 모델은 15 V가 최대 표시 전압입니다.

10 MΩ 입력 계측기와 조합

정확도 사양은 입력 임피던스 10 MΩ의 ac/dc 전압계나 멀티미터를 연결했을 때 기준입니다. 80K-6은 Fluke 87V, 179, 1587 FC와 조합하고, 80K-40의 연결 목록에는 87V, 287, 289, 83V를 비롯한 멀티미터와 789, 787B 프로세스미터가 올라 있습니다.

사용 범위

80K 시리즈를 사용하는
에너지 제한 회로

80K 시리즈는 TV와 복사기처럼 장비 내부의 에너지가 제한된 고전압 회로를 점검하는 프로브이며, 배전 설비의 전압 측정에는 사용할 수 없습니다. 80K-15는 정전기식 공기 청정기 같은 저에너지 회로용으로 과도 과전압이 60 kV peak로 제한됩니다. 80K-40을 고도 2000 m를 넘는 곳에서 사용할 때는 사용 전압을 낮춰야 합니다.

사양

80K 3개 모델
비교 사양과 공통 사양

항목	80K-6	80K-15	80K-40
PN	532424	618113	382846
전압 범위	0 kV ~ ±6 kV dc 또는 peak ac, 4.24 kV rms ac	0 kV ~ ±15 kV dc 또는 peak ac, 10 kV rms ac	0 kV ~ ±40 kV dc 또는 peak ac, 28 kV rms ac
입력 저항	75 MΩ (공칭)	1000 MΩ	1000 MΩ
분배비	1000:1	1000:1	1000:1
정확도 dc	0 kV ~ 6 kV: 1 %	±2 % (10 °C ~ 45 °C)	0 ~ 20 kV: 2 % · 20 ~ 35 kV: ±1 % (20 °C ~ 30 °C, 10 °C ~ <20 °C와 >30 °C ~ 45 °C는 1 % 추가) · 35 ~ 40 kV: 2 %
정확도 ac	1 % (dc ~ 500 Hz) · 2 % (500 Hz ~ 1 kHz) · 10 kHz에서 −30 % (대표값)	±5 % (60 Hz, 20 °C ~ 30 °C)	5 % (60 Hz)
크기	24.9 cm × 5.10 cm	36 cm × 7.5 cm	36 cm × 7.5 cm
무게	136 g	204 g	204 g
과도 과전압	해당 없음	60 kV peak 제한	해당 없음
사용 고도	2000 m까지	2000 m까지	2000 m까지 (2000 ~ 5000 m는 사용 전압을 40 kV에서 28 kV peak로 낮춤)
권장 계측기 입력 임피던스	10 MΩ	10 MΩ	10 MΩ
호환 계측기	Fluke 87V, 179, 1587 FC	입력 임피던스 10 MΩ ac/dc 전압계·멀티미터	179 IMSK, 175, 87V, 87V MAX, 87V IMSK Combo Kit, 287, 289, 83V, 179, 177, 27 II, 28 II, 789, 787B

시리즈 공통 사양

항목	사양
안전 기준	IEC 61010-031 Type B 프로브
오염도 / 과전압 범주	Pollution Degree 2 / Overvoltage Category I
동작 온도	0 °C ~ 50 °C
보관 온도	-20 °C ~ 60 °C (80K-6)
사용 범위	장비 내부 에너지 제한 회로 (배전 설비 제외)
보증 기간	1년

활용 분야

장비 내부 고압부를
점검하는 현장

가전·사무기기 수리 — TV와 복사기 내부 고압 회로의 전압을 멀티미터로 측정합니다.
정전기식 공기 청정기 — 80K-15로 저에너지 고전압 회로의 출력 전압을 확인합니다.
시험 장비 개발 — 고전압 회로의 동작 전압을 보유한 멀티미터로 기록합니다.
측정 범위 단계 확장 — 측정 전압이 높아져도 6 kV, 15 kV, 40 kV 모델만 바꿔 같은 멀티미터를 계속 사용할 수 있습니다.

선택 가이드

최대 측정 전압에 맞는
80K 모델 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
측정 전압이 6 kV 이하일 때	80K-6	3개 모델 가운데 가장 짧고 가벼운 모델이며, 입력 저항은 75 MΩ입니다.
15 kV 이하의 저에너지 회로일 때	80K-15	입력 저항이 1000 MΩ으로 높고 과도 과전압이 60 kV peak로 제한되어 저에너지 회로에 맞습니다.
40 kV까지 측정 범위가 필요할 때	80K-40	40 kV dc 또는 peak ac, 28 kV rms까지 읽어 측정 범위가 가장 넓습니다. 고도 2000 m를 넘으면 사용 전압을 낮춰야 합니다.

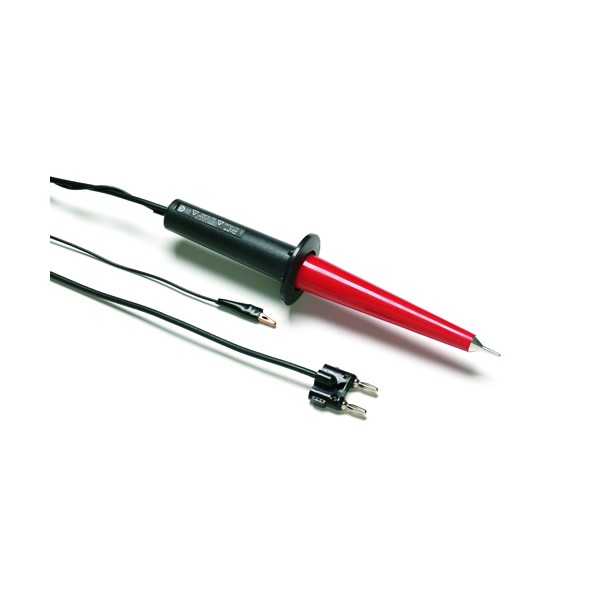

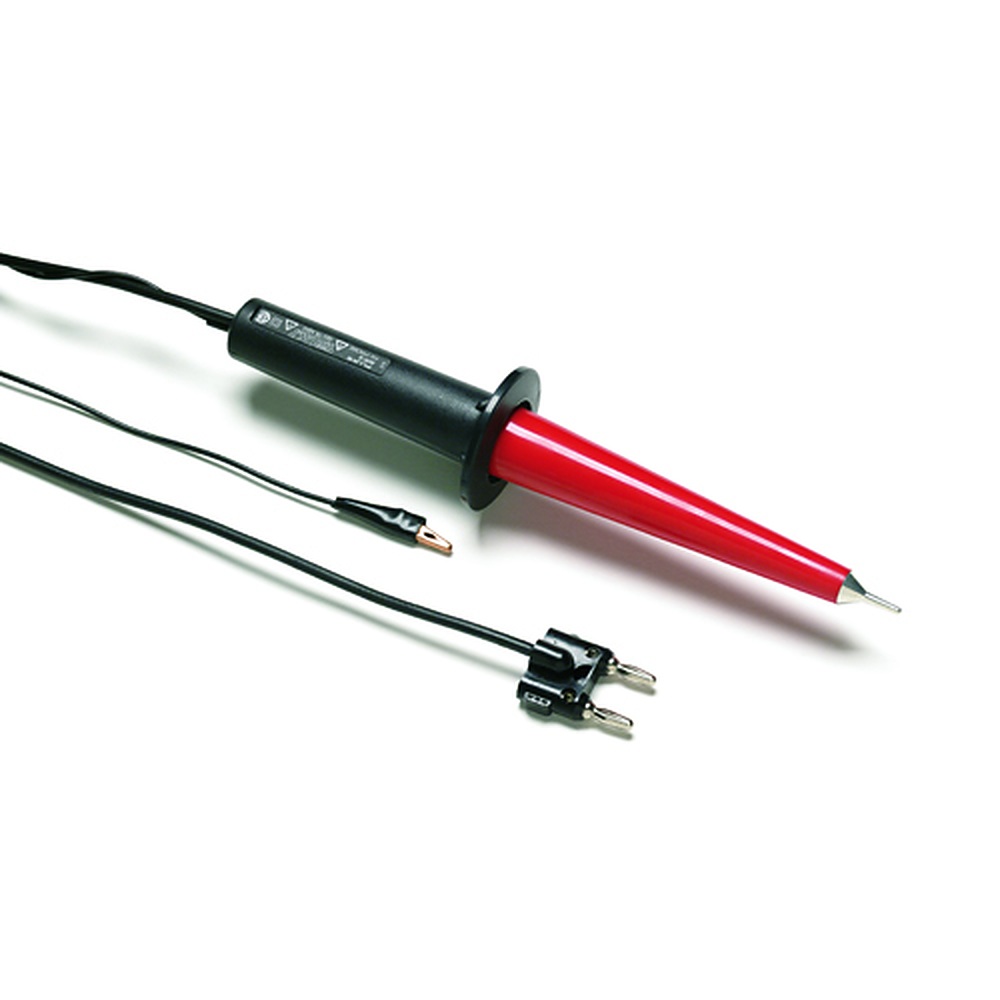

절연 손잡이가 달린 고전압 프로브와 접지 클립

구성·옵션

모델별 품번

모델	PN	측정 범위
80K-6	532424	0 kV ~ ±6 kV dc 또는 peak ac
80K-15	618113	0 kV ~ ±15 kV dc 또는 peak ac
80K-40	382846	0 kV ~ ±40 kV dc 또는 peak ac

80K 프로브와 함께 보는
전압 측정 액세서리

80K 프로브로 배전 설비의 전압을 측정할 수 있습니까?
아닙니다. 80K 시리즈는 TV와 복사기처럼 장비 내부의 에너지가 제한된 회로용이므로 배전 계통에는 사용하지 않습니다.
80K-6은 어떤 멀티미터와 함께 사용할 수 있습니까?
입력 임피던스 10 MΩ인 ac/dc 전압계나 멀티미터와 함께 사용합니다. 80K-6은 87V, 179, 1587 FC와 조합할 수 있습니다.
80K-6과 80K-40은 무엇이 다릅니까?
측정 범위와 입력 저항이 다릅니다. 80K-6은 6 kV와 75 MΩ, 80K-40은 40 kV와 1000 MΩ이며 80K-40이 더 길고 무겁습니다.
80K-40을 고지대에서도 사용할 수 있습니까?
네, 다만 40 kV로 사용할 수 있는 곳은 고도 2000 m까지입니다. 2000 ~ 5000 m에서는 사용 전압을 28 kV peak로 낮추세요.
