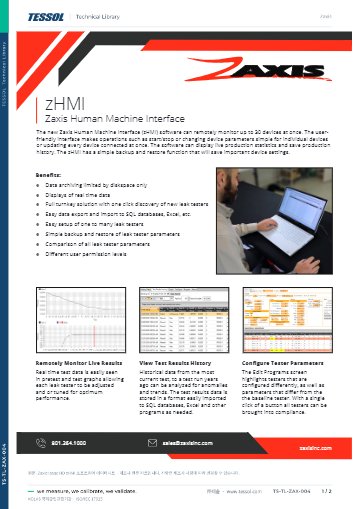

제품 자료: zHMI 소프트웨어 데이터시트

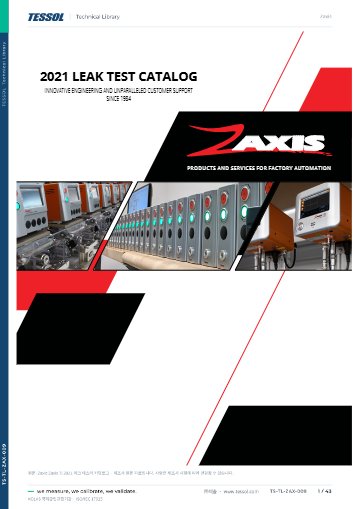

2021 리크 테스터 카탈로그

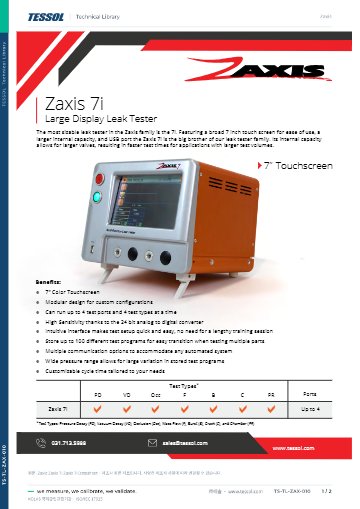

데이터시트

제품문의 구매하기

7인치 화면으로 최대 4포트를
시험하는 모듈형 리크 테스터

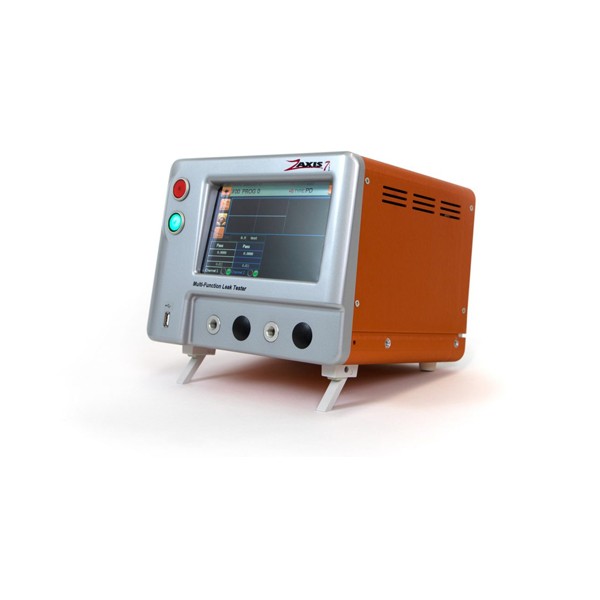

Zaxis 7i 대형 디스플레이 리크 테스터

견적 받기

Zaxis 국내 정식 공급 파트너

Zaxis 7i는 Isaac HD의 기능을 더 큰 상자에 담은 대형 디스플레이 모듈형 공기 리크 테스터(Air Leak Tester, 압력 감쇠 시험기)입니다. 최대 4포트에서 압력·진공 감쇠, 폐색, 질량 유량, 파열 등의 시험을 동시에 실행합니다.

7인치 컬러 터치스크린에 설정과 결과가 크게 표시되고, 상자가 커진 만큼 큰 밸브를 장착해 큰 용적 부품의 충전 시간을 줄입니다. 0.00001 psi 분해능과 24비트 A/D로 높은 감도의 결과를 얻으며, (주)테솔이 국내에 공식 공급합니다.

7인치

컬러 터치스크린

4포트

최대 시험 포트

4가지

동시 시험 유형

0.00001 psi

분해능

특징

큰 화면과
넓은 내부 공간

핵심 특징	현장에서 달라지는 점
7인치 화면	설정과 시험 결과를 큰 화면에서 확인하므로 작업자가 멀리서도 판정을 읽을 수 있습니다.
최대 4포트	한 번에 최대 4개 포트를 시험해 시험 시간을 줄입니다.
동시 시험	4가지 시험 유형을 동시에 실행해 한 대에서 여러 판정을 마칩니다.
넓은 내부 공간	큰 밸브를 장착해 큰 용적 부품의 충전 시간을 줄입니다.
24비트 A/D	정밀한 신호로 높은 감도의 결과를 얻습니다.
모듈형 구성	필요한 구성에 따라 센서와 밸브를 추가할 수 있습니다.

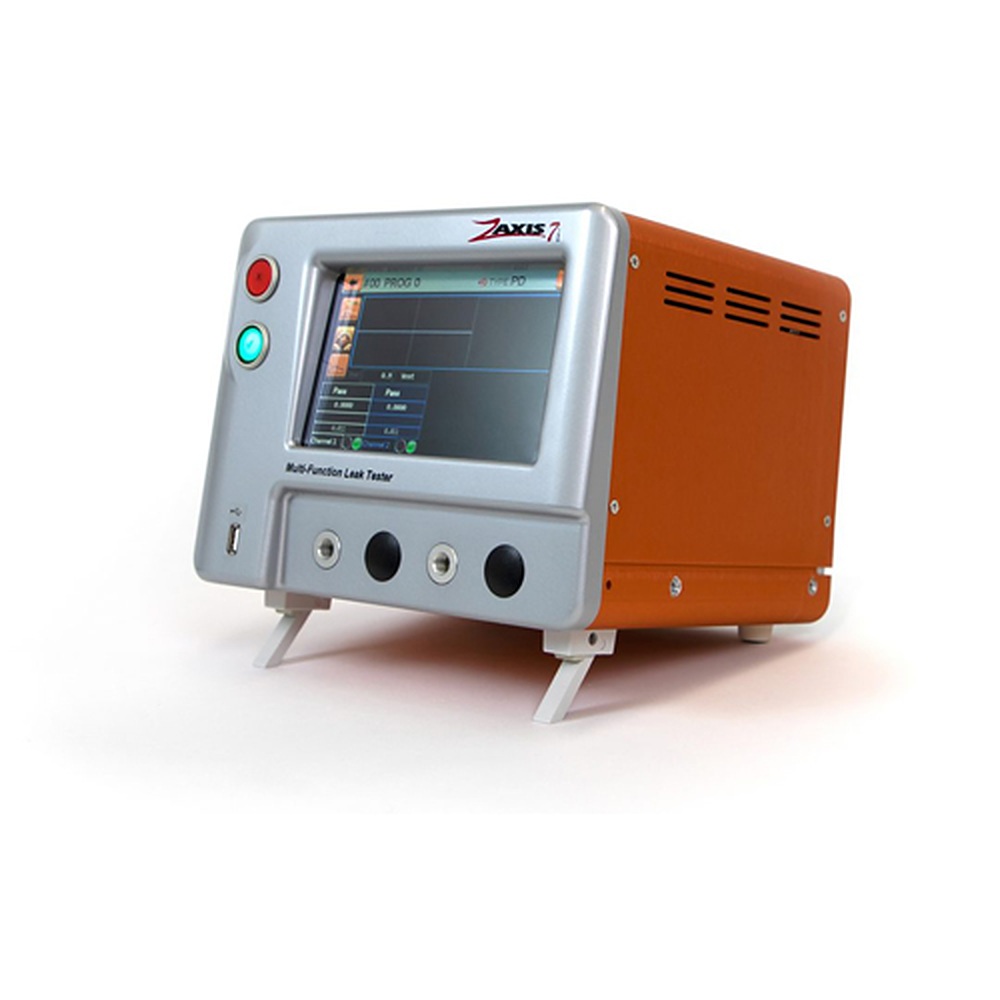

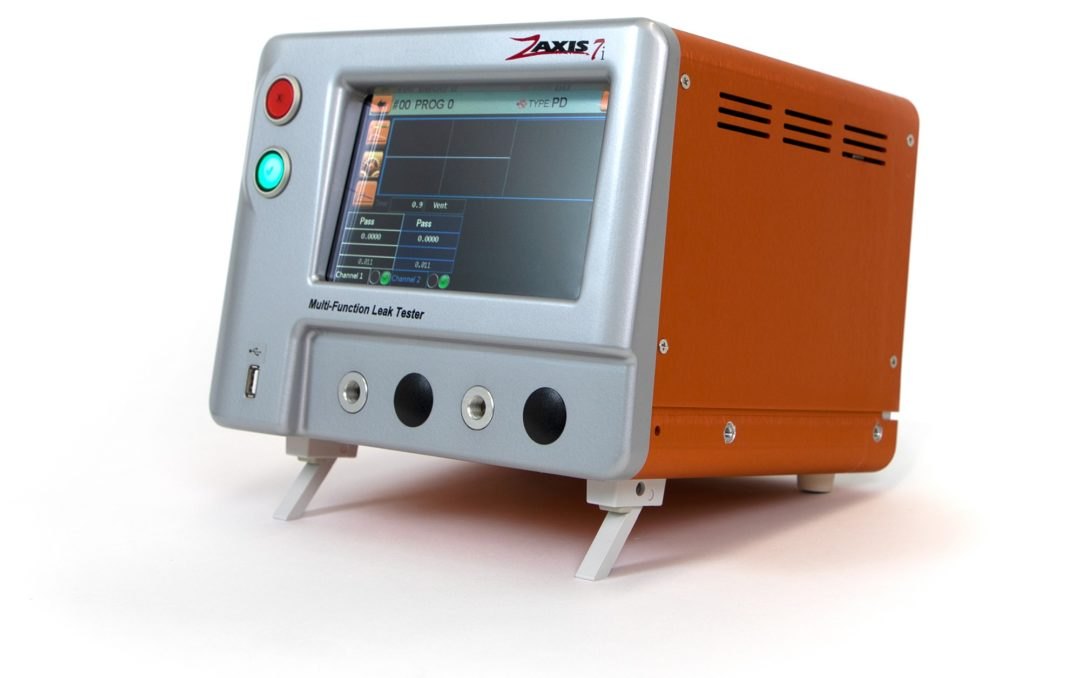

터치스크린이 달린 오렌지색 리크 테스터 본체

큰 용적 부품

큰 밸브로 줄이는
충전 시간

큰 용적 부품은 시험 압력까지 채우는 시간이 시험 시간의 대부분을 차지합니다. 7i는 내부 공간이 넓어 큰 밸브를 장착하므로 충전 구간이 짧아지고, 선택 사양인 Fast Fill 옵션으로 충전 경로를 따로 둘 수 있습니다.

큰 밸브를 장착하는 내부 공간

밸브는 Type 1~4 중에서 시험 조건에 맞는 형식을 선택합니다. 내부 공간이 넓어 큰 밸브를 장착하므로 용적이 큰 용기나 포장도 같은 장비로 시험할 수 있습니다.

통신과 프로그램

통신 구성과
프로그램 저장

통신: USB, RS232, I/O, 이더넷(TCP/IP)을 지원하고 EtherNet/IP를 선택할 수 있습니다.
제한: EtherNet/IP와 USB는 한 대에 함께 둘 수 없으므로 연동 방식에 맞춰 하나를 선택하세요.
프로그램: 100개까지 저장해 여러 부품의 시험 조건을 쉽게 전환할 수 있습니다.

사용 방법

Zaxis 7i 연결 방식과
시험 운전 순서

Zaxis 7i는 7인치 터치스크린에서 시험 프로그램을 설정하고 실행하는 리크 테스터입니다. PLC나 PC와 연동할 때는 USB, RS232, I/O, 이더넷(TCP/IP), 선택 사양인 EtherNet/IP 중에서 고릅니다.

소프트웨어·도구	하는 일
7인치 터치스크린	시험 종류 선택, 프로그램 설정, 결과 확인(프로그램 100개 저장)
USB 포트	USB 메모리로 데이터를 올리고 프로그램을 내려받기
이더넷 TCP/IP · RS232	상위 시스템과 시험 데이터 통신
24 VDC I/O	PLC와 시험 시작·판정 신호 교환(선택 사양: PN 300340 싱킹, PN 300339 소싱)
EtherNet/IP	산업용 네트워크 연동(선택 사양, PN 400185)

처음 연결하는 순서

순서	할 일
1	시험 대상을 전면의 1/8 FNPT 암 벌크헤드 포트에 연결합니다.
2	115/230 VAC 전원을 연결하고 본체를 켭니다.
3	터치스크린에서 압력·진공 감쇠, 폐색, 질량 유량, 파열 같은 시험 종류를 고르고 시험 프로그램을 만듭니다.
4	품목별 조건을 프로그램으로 저장해 두고(최대 100개) 품목이 바뀌면 불러옵니다.
5	PLC나 PC와 연동할 때는 주문 시 정한 통신 방식(USB, RS232, I/O, 이더넷 TCP/IP, EtherNet/IP)에 맞춰 케이블을 연결합니다.
6	USB 메모리를 USB 포트에 꽂아 데이터를 올리거나 프로그램을 내려받습니다.

7i는 EtherNet/IP와 USB를 한 대에 함께 둘 수 없습니다. 설비 네트워크 중심이면 EtherNet/IP를, 엔지니어링 PC나 USB 메모리 사용이 중요하면 USB를 정해 주문하세요.

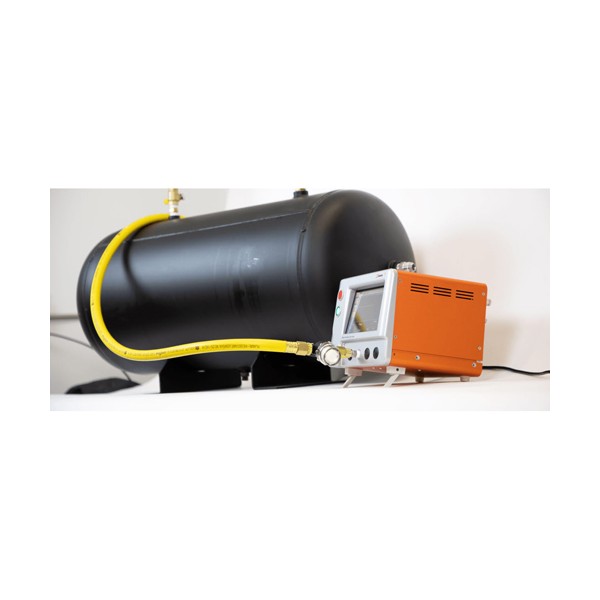

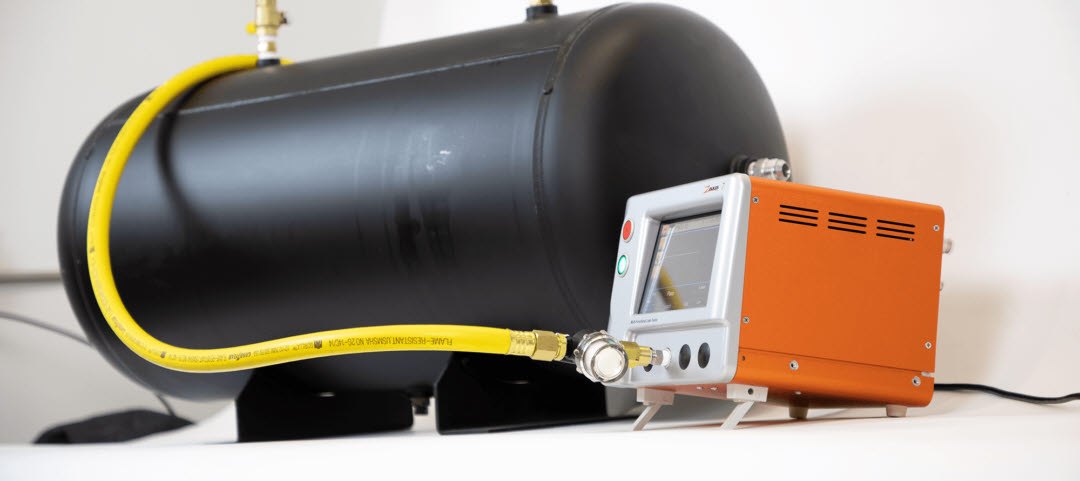

대형 탱크 옆에 리크 테스터를 놓고 사용하는 모습

사양

7i 시험·압력
통신 사양

항목	사양
시험 종류	압력·진공 감쇠, 폐색, 질량 유량, 파열, 압력 크래킹, 챔버
채널	최대 4포트 · 4가지 시험 동시 (동시 또는 순차)
압력 범위	양압 0 ~ 15 · 0 ~ 100 · 0 ~ 500 psig, 진공 0 ~ 15 psi
분해능 · ADC	0.00001 psi · 24비트 A/D
디스플레이 · 프로그램	7인치 컬러 터치스크린 · 100개 저장
밸브	Type 1 ~ 4
통신	USB · RS232 · I/O · 이더넷 TCP/IP · 선택 EtherNet/IP (EtherNet/IP와 USB는 한 대에 함께 둘 수 없음)
크기 · 포트	10 × 8 × 9 in · 1/8 FNPT 암 벌크헤드
전원	115/230 VAC 50/60 Hz 자동 감지 · 60 W

활용 분야

용적이 큰 부품의
시험 현장

의료기기 분야에서 카테터, IV 세트, 밸브의 누출을 시험합니다.
자동차 부품 분야에서 램프, 커넥터, 배터리 박스를 점검합니다.
포장 제품 분야에서 용기와 포장의 밀폐를 확인합니다.
충전에 시간이 걸리는 큰 용적 부품을 시험합니다.

선택 가이드

화면과 밸브 크기로 고르는
Zaxis 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
화면을 크게 쓰고 큰 밸브가 필요할 때	7i	7인치 화면과 넓은 내부 공간을 갖춥니다.
1~4채널 기본 구성이면 충분할 때	Isaac HD	4.3인치 화면의 기본 모듈형 구성입니다.
작은 본체에 4포트가 필요할 때	Z5	5인치 화면의 소형 4포트 구성입니다.
압력 감쇠 한 가지만 시험할 때	PD	단일 채널 입문형입니다.

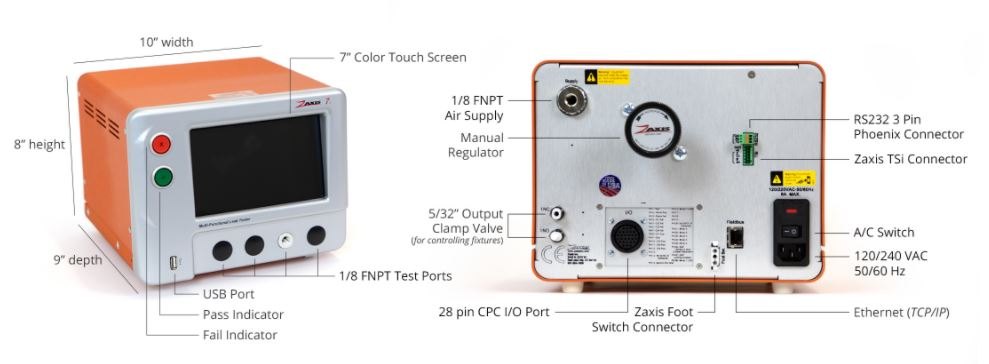

본체 전면 터치스크린과 후면 연결 단자 구성

구성·옵션

기본 구성과
선택 사양

항목	내용
기본 구성	최대 4포트 모듈형 리크 테스터
선택 사양	채널 시퀀서, Fast Fill, 조절기, 밸브, NEMA 함체
연결	USB · RS232 · I/O · 이더넷(TCP/IP), 선택 EtherNet/IP (USB와 동시 사용 불가)

정기 교정으로 시험 결과의 신뢰도를 유지하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

Zaxis 7i와 함께 보는
리크 테스터

Isaac HD와 무엇이 다릅니까?
기능은 같고 상자가 더 큽니다. 7인치 화면과 넓은 내부 공간을 갖춰 큰 밸브를 장착하므로 큰 용적 부품을 빠르게 채웁니다.
Zaxis 7i의 선택 사양에는 무엇이 있습니까?
채널 시퀀서, Fast Fill, 조절기, 밸브, NEMA 함체가 있습니다. 시험 대상의 용적과 환경에 맞춰 주문 시 지정하세요.
USB와 EtherNet/IP를 함께 사용할 수 있습니까?
아닙니다. EtherNet/IP와 USB는 한 대에 함께 둘 수 없습니다. 연동 방식을 정한 뒤 하나를 선택하세요.
Zaxis 7i는 몇 개의 포트를 운전할 수 있습니까?
최대 4포트를 운전합니다. 4가지 시험을 동시에 실행하거나 순차로 구성하세요.
Zaxis 7i는 프로그램을 몇 개까지 저장할 수 있습니까?
100개까지 저장할 수 있습니다. 부품별 조건을 저장해 품목 전환 때 불러와 사용하세요.
