Zaxis 리크테스터

MODEL: Isaac HD NEMA
브랜드: ZAXIS

제품문의 구매하기

먼지·튀는 액체로부터 보호하는
밀폐 함체형 리크 테스터

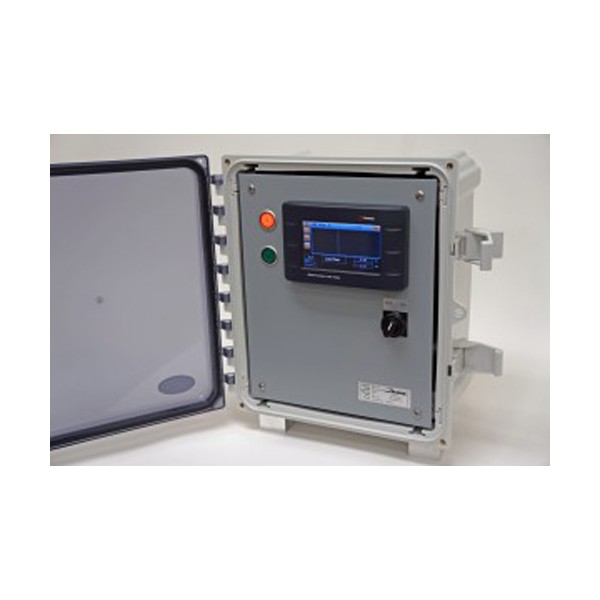

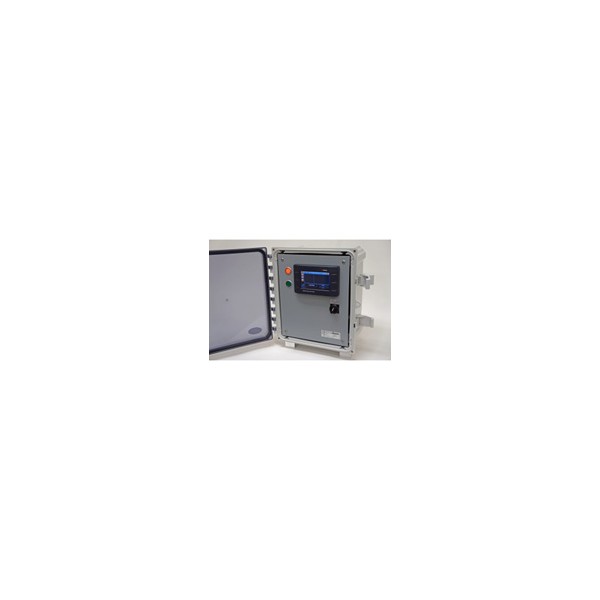

Zaxis NEMA 박스 산업용 리크 테스터

견적 받기

Zaxis 국내 정식 공급 파트너

Zaxis NEMA 박스는 리크 테스터를 NEMA 12 밀폐 함체에 넣은 산업용 공기 리크 테스터(Air Leak Tester) 구성입니다. 함체가 먼지와 보풀, 섬유, 떨어지거나 튀는 액체로부터 테스터를 보호합니다.

함체 안의 테스터는 일반 구성과 같은 시험 기능을 갖추며, 7인치 또는 4.5인치 컬러 터치스크린 중에서 선택할 수 있습니다. 피팅 방향은 사용 환경에 맞춰 제작하며, 대규모 산업 현장의 분진과 물기로부터 테스터를 보호하는 이 구성은 (주)테솔이 국내에 공식 공급합니다.

NEMA 12

함체 등급

0.00001 psi

분해능

7인치 · 4.5인치

터치스크린 선택

0.8 cm³

내부 용적

특징

밀폐 함체로
현장 환경에 대응

핵심 특징	현장에서 달라지는 점
NEMA 12 함체	먼지와 떨어지거나 튀는 액체를 막아 테스터 내부의 오염을 줄입니다.
같은 시험 기능	함체 안의 테스터가 일반 구성과 같은 시험을 수행하므로 시험 방식을 바꾸지 않아도 됩니다.
맞춤 피팅 방향	피팅 방향을 사용 환경에 맞춰 제작해 배관 경로를 단순하게 합니다.
큰 밸브	함체 안에 큰 밸브가 들어가므로 큰 용적 부품의 시험 시간을 줄입니다.
화면 선택	7인치 또는 4.5인치 화면 중에서 설치 위치에 맞는 크기를 선택합니다.

함체 구성

NEMA 12 함체의
보호 범위

NEMA는 미국 전기제조업협회가 정한 함체 등급 체계이며, NEMA 12는 먼지와 보풀, 섬유 그리고 떨어지거나 튀는 비부식성 액체로부터 내부를 보호하는 실내용 함체 등급입니다. 분진이 쌓이기 쉬운 조립 라인과 액체가 튀는 공정 옆에 적합합니다.

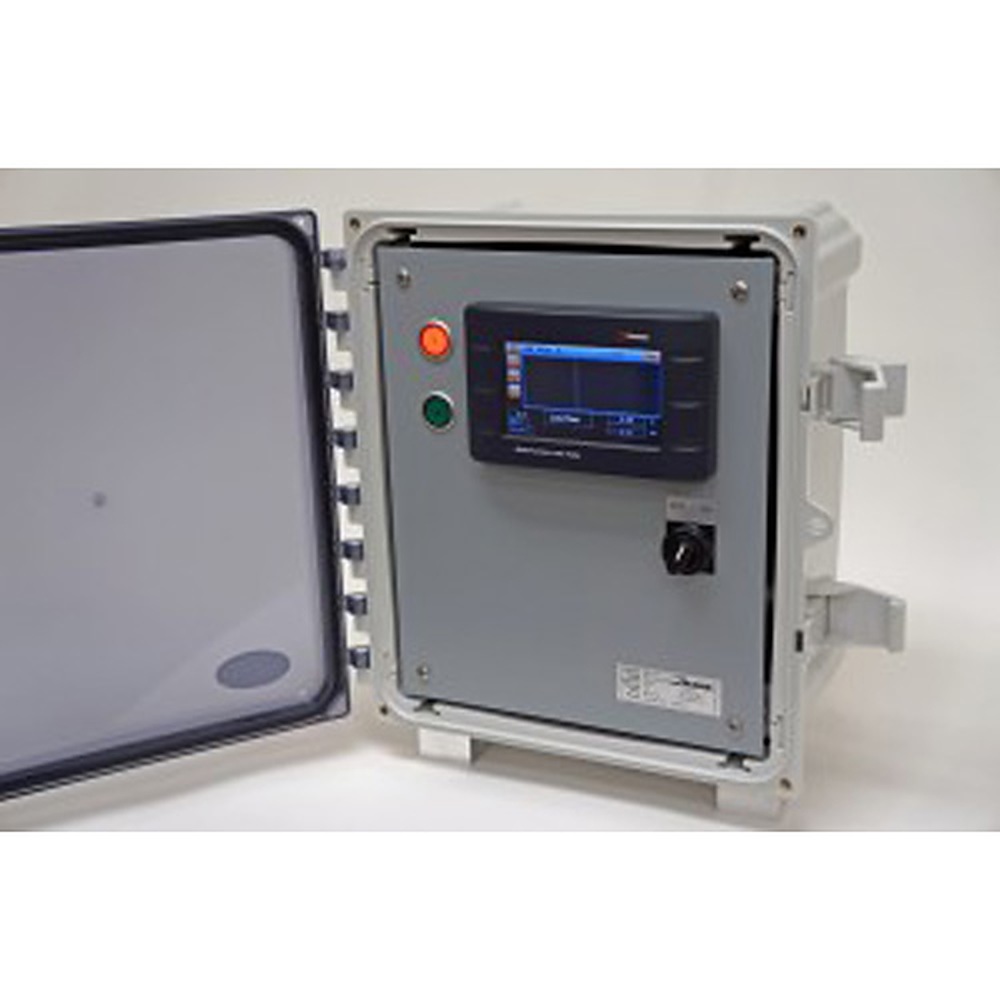

함체 안에 들어간 테스터와 큰 밸브

함체는 큰 밸브를 넣을 수 있는 크기로 제작되며, 안에 든 테스터는 Z8·Z5 계열과 같은 기능을 갖춥니다. 피팅 방향은 설치 위치에 맞춰 정하고 제작합니다.

통신과 화면

화면 선택과
통신 구성

화면: 7인치 또는 4.5인치 컬러 터치스크린 중에서 선택합니다.
통신: RS232, I/O, 이더넷(TCP/IP), EtherNet/IP를 지원합니다.
전원: 115/230 VAC 50/60 Hz 자동 감지 방식입니다.

사양

함체·압력
통신 사양

항목	사양
함체 등급	NEMA 12
시험 종류	압력·진공 감쇠, 질량 유량, 압력 크래킹, 파열, 밸브 크래킹 압력
구조	밀폐 함체 · 큰 밸브
내장 테스터	일반 구성과 같은 기능 · 피팅 방향 맞춤 제작
압력 범위	양압 0 ~ 15 · 0 ~ 100 · 0 ~ 500 psig, 진공 0 ~ 15 psi
분해능 · 내부 용적	0.00001 psi · 0.8 cm³
밸브	Type 1 ~ 4
프로그램	100개 저장
디스플레이	7인치 또는 4.5인치 컬러 터치스크린
통신	RS232 · I/O · 이더넷(TCP/IP) · EtherNet/IP
전원	115/230 VAC 50/60 Hz 자동 감지 · 60 W
사용 매체	알루미늄·316 스테인리스와 맞는 깨끗하고 마른 비부식성 가스

활용 분야

분진과 물기가 있는
생산 구역

대규모 산업 현장의 넓은 공장과 창고형 생산 구역에 설치합니다.
분진이 쌓이기 쉬운 조립 라인에서 밀폐 시험을 수행합니다.
액체가 떨어지거나 튀는 공정 옆에 설치합니다.

선택 가이드

현장 환경별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
먼지나 물기가 있는 현장일 때	NEMA 박스	NEMA 12 밀폐 함체에 테스터를 넣은 구성입니다.
실험실이나 깨끗한 생산 라인일 때	Isaac HD	1~4채널 모듈형 기본 구성입니다.
화면과 내부 공간을 더 키울 때	7i	7인치 화면과 넓은 내부 공간을 갖춥니다.
단일 채널 압력 감쇠만 시험할 때	PD	단일 채널 압력 감쇠 전용 입문형입니다.

구성·옵션

NEMA 박스 기본 구성과
선택 사양

항목	내용
기본 구성	NEMA 12 함체에 든 리크 테스터
선택 사양	7인치 또는 4.5인치 컬러 터치스크린 · 피팅 방향 맞춤 제작
연결 · 전원	RS232 · I/O · 이더넷(TCP/IP) · EtherNet/IP · 115/230 VAC 50/60 Hz, 60 W

시험 결과의 신뢰도를 유지하려면 정기 교정을 받으세요. (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

NEMA 박스와 함께 보는
리크 테스터

NEMA 12는 어떤 등급입니까?
먼지와 떨어지거나 튀는 액체를 막는 함체 등급입니다. 침수나 고압 세척에 대한 보호가 아니므로 설치 환경을 확인하세요.
NEMA는 무엇을 뜻합니까?
미국 전기제조업협회(NEMA)가 정한 함체 등급 체계입니다. 숫자가 같은 등급의 정의는 협회 규격을 기준으로 확인하세요.
NEMA 박스 안에는 무엇이 들어갑니까?
리크 테스터를 NEMA 12 함체에 넣은 구성입니다. 양압은 500 psig까지, 진공은 15 psi까지 시험합니다.
NEMA 박스는 일반 Zaxis 테스터와 무엇이 다릅니까?
밀폐 함체와 큰 밸브가 들어가고 피팅 방향을 맞춰 제작합니다. 시험 기능은 일반 구성과 같습니다.
NEMA 박스에는 어떤 화면을 선택할 수 있습니까?
7인치 또는 4.5인치 컬러 터치스크린 중에서 선택할 수 있습니다. 설치 위치와 작업자의 거리에 맞춰 고르세요.
