Zaxis PD 고객 맞춤형 압력 감쇠 리크 테스터

Zaxis PD 고객 맞춤형 압력 감쇠 리크 테스터

MODEL
Zaxis PD
브랜드
ZAXIS

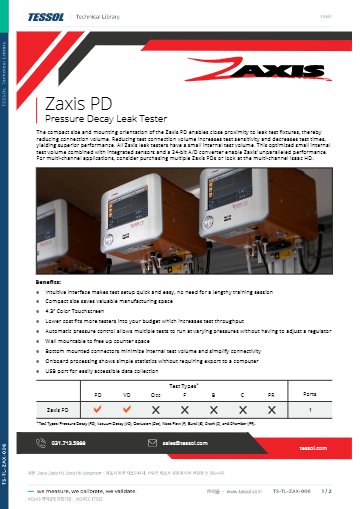

제품 자료
제품문의 구매하기

단일 채널 압력 감쇠 시험에
집중한 입문형 리크 테스터

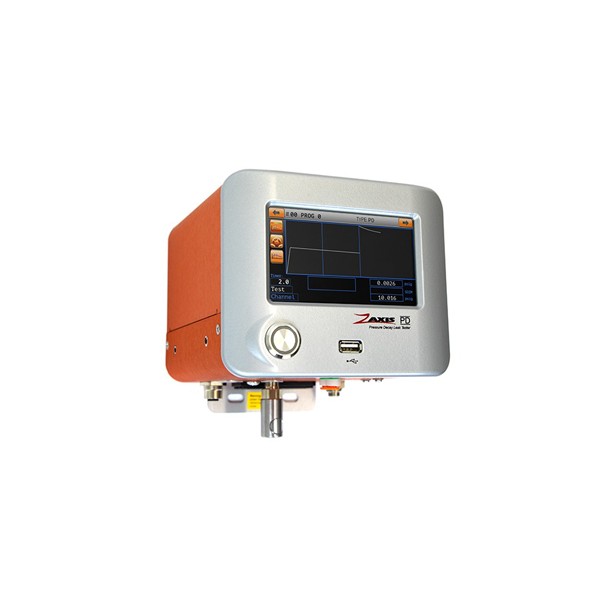

Zaxis PD 소형 압력 감쇠 리크 테스터

견적 받기

Zaxis 국내 정식 공급 파트너

Zaxis PD는 단일 채널 압력·진공 감쇠 시험에 집중한 입문형 압력 감쇠 리크 테스터(Pressure Decay Leak Tester)입니다. 자동 압력 제어 기능으로 여러 압력 조건을 테스터 조정 없이 시험합니다.

0.8 cm³ 내부 용적으로 감도를 높이고 하단 장착 커넥터로 연결 용량을 줄이며, 교정 정확도는 0.3 % FS입니다. 컴팩트한 본체는 벽에 설치해 고정장치 가까이에 둘 수 있으며, 이 테스터는 (주)테솔이 국내에 공식 공급합니다.

0.3 % FS

교정 정확도

0.00001 psi

분해능

4.3인치

컬러 터치스크린

단일 채널

압력·진공 감쇠 전용

특징

입문형에 필요한
핵심 기능

핵심 특징현장에서 달라지는 점
자동 압력 제어테스터를 조정하지 않고 여러 압력에서 시험하므로 품목 전환이 빨라집니다.
작은 내부 용적내부 용적이 작아 감도가 높고 시험 시간이 짧습니다.
하단 장착 커넥터연결 용량을 줄이고 연결 구성을 단순하게 합니다.
벽 설치월 마운트로 벽에 설치해 작업 공간을 확보합니다.
온보드 통계컴퓨터 없이 간단한 통계를 화면에서 확인합니다.
24비트 A/D통합 센서와 함께 정밀한 신호를 읽습니다.

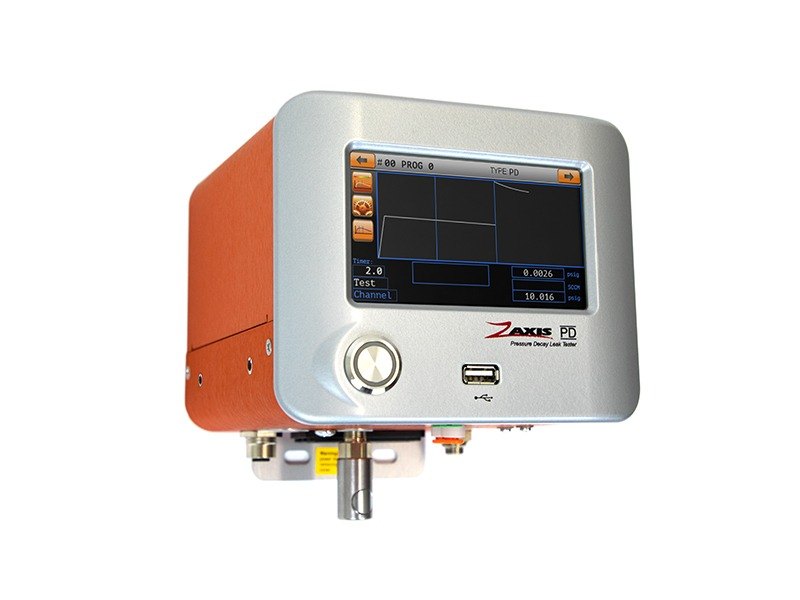

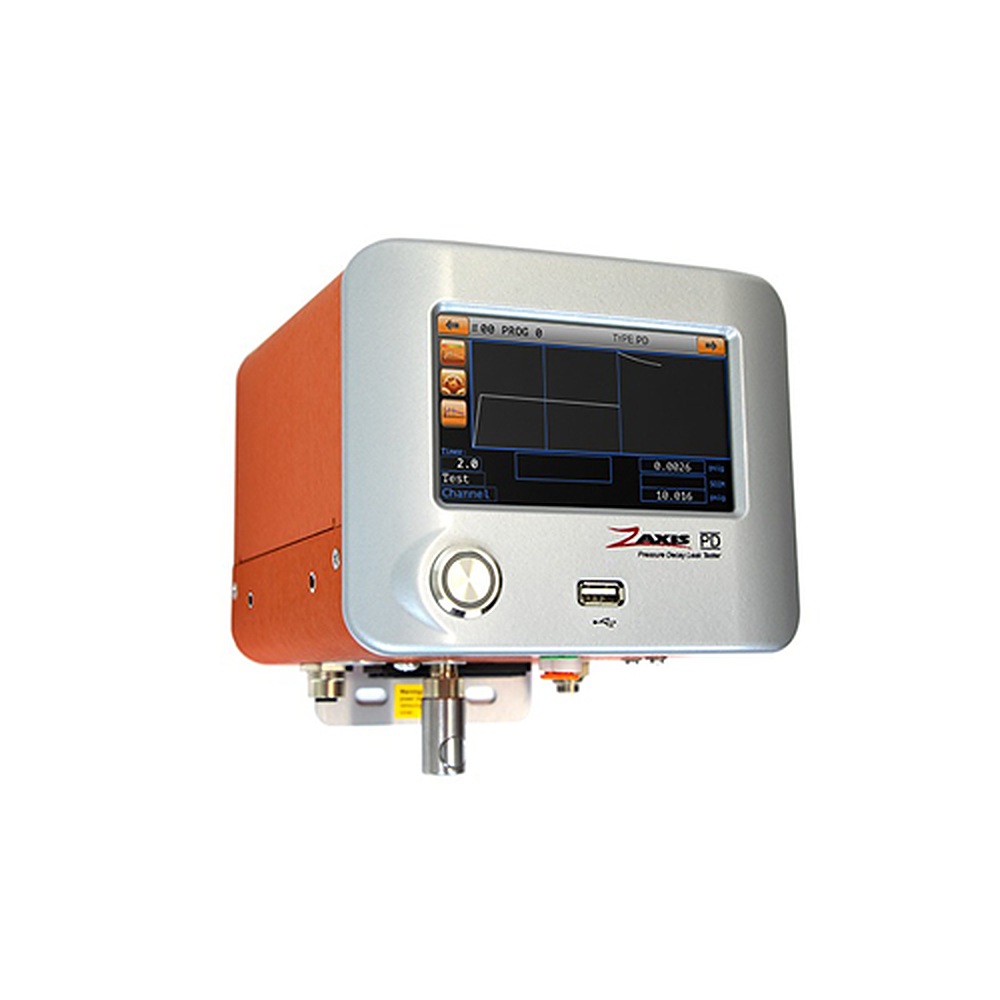

Zaxis PD - 주황색 본체와 터치스크린이 있는 전면부
주황색 본체와 터치스크린이 있는 전면부

설치와 데이터

고정장치 가까이
설치하는 방법

본체가 컴팩트하고 커넥터가 하단에 있어 시험 고정장치 가까이에 배치하며, 연결 거리가 짧아질수록 연결 용량이 줄어 감도가 높아집니다. 벽 설치용 월 마운트로 작업대 공간을 비우고, USB 포트로 시험 데이터를 수집하세요.

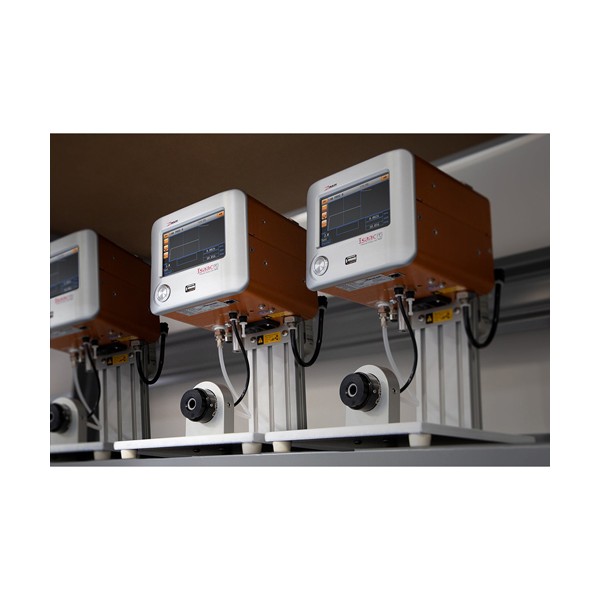

벽에 달아 고정장치 옆에 두는 PD

월 마운트로 장비를 벽에 고정하면 작업대 위에는 시험 대상만 남습니다. 온보드 간단 통계는 화면에서 바로 확인하고, 데이터는 USB 포트로 내려받습니다.

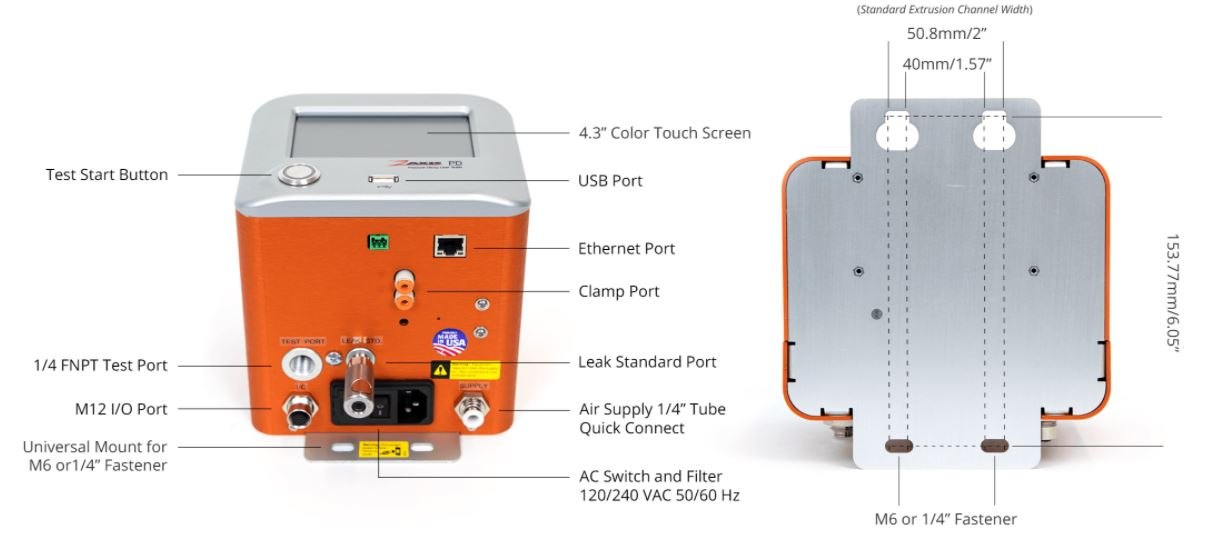

Zaxis PD - 본체 각 단자와 부위를 표시한 구성도
본체 각 단자와 부위를 표시한 구성도

사용 방법

Zaxis PD 데이터 수집과
USB·이더넷 연결

Zaxis PD는 4.3인치 터치스크린으로 시험을 설정하고 통계를 본체 화면에서 확인하는 단일 채널 리크 테스터입니다. 시험 데이터는 USB 포트로 옮기고, PLC나 네트워크와는 I/O와 이더넷(TCP/IP)으로 연결합니다.

소프트웨어·도구하는 일
4.3인치 터치스크린시험 설정과 온보드 간단 통계 확인(프로그램 4개 저장)
USB 포트USB 메모리로 시험 데이터 수집
24 VDC I/OPLC와 시험 신호 교환
이더넷 TCP/IP유선 네트워크로 데이터 전송

처음 연결하는 순서

순서할 일
1PD는 벽에 설치할 수 있으므로 시험 고정장치 가까이에 둡니다.
2시험 대상을 하단 1/4 FNPT 암 벌크헤드 포트에 연결합니다.
3120/230 VAC 전원을 연결하고 터치스크린에서 압력 또는 진공 감쇠 시험 조건을 설정합니다.
4시험을 실행하고 본체 화면의 간단 통계로 결과를 확인합니다.
5데이터가 필요하면 USB 메모리를 USB 포트에 꽂아 시험 데이터를 옮깁니다.
6PLC나 네트워크에 연결할 때는 I/O 또는 이더넷 TCP/IP를 사용합니다.

카탈로그에 따르면 PD의 PLC I/O는 표준이며, I/O 케이블의 핀 배열은 매뉴얼에서 확인하도록 안내됩니다.

사양

PD 시험·압력
설치 사양

항목사양
시험 종류압력 감쇠 · 진공 감쇠
압력 범위양압 0 ~ 30 · 0 ~ 100 psig, 진공 0 ~ 14.5 psi
교정 정확도0.3 % FS
분해능 · 내부 용적0.00001 psi · 0.8 cm³
디스플레이 · 프로그램4.3인치 컬러 터치스크린 · 4개 저장
통신USB · I/O · 이더넷(TCP/IP)
크기 · 포트6 × 7 × 6.5 in · 1/4 FNPT 암 벌크헤드
전원120/230 VAC 50/60 Hz · 100 W
커넥터 위치하단 장착
설치 방식벽 설치 (월 마운트)
데이터온보드 간단 통계 · USB 포트
조절기 · 밸브내장 전자식 조절기 · Type 1 밸브

활용 분야

단일 부품 검사에
적합한 현장

  • 의료기기 분야에서 카테터, IV 세트, 밸브의 누출을 시험합니다.
  • 자동차 부품 분야에서 램프, 커넥터, 배터리 박스를 점검합니다.
  • 산업 생산 라인의 부품 밀폐를 검사합니다.
  • 실험실 벤치에서 부품 한두 개를 바로 시험합니다.

선택 가이드

채널 수와 환경별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
채널 한 개에서 압력 감쇠만 시험할 때PD단일 채널 압력·진공 감쇠 전용 입문형입니다.
여러 채널이나 여러 시험이 필요할 때Isaac HD1~4채널 모듈형이라 여러 종류의 시험을 수행합니다.
화면과 내부 공간을 더 키울 때7i7인치 화면과 넓은 내부 공간을 갖춥니다.
분진과 물기가 많은 현장일 때NEMA 박스NEMA 12 함체 구성입니다.

구성·옵션

PD 기본 구성과
선택 사양

항목내용
기본 구성단일 채널 압력 감쇠 리크 테스터
선택 사양리크 스탠다드, 피팅
연결USB · I/O · 이더넷(TCP/IP)
조절기 · 밸브내장 전자식 조절기 · Type 1 밸브

정기 교정으로 시험 결과의 신뢰도를 유지하세요. 교정 대상이 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인하고 안내해 드립니다.
