Zaxis (옵션) 리크 테스터 부속품

MODEL: Leak Tester Fittings
브랜드: ZAXIS

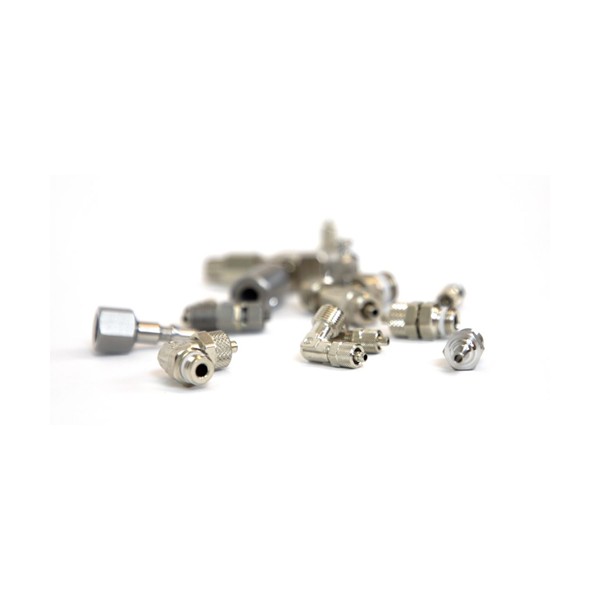

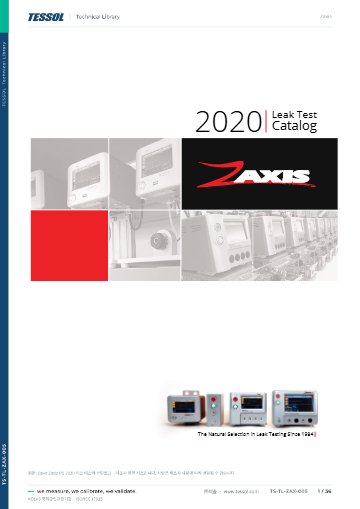

제품 자료: 2020 리크 테스터 카탈로그

제품문의 구매하기

시험 대상의 연결부에 맞춰
고르는 리크 테스터 피팅

Zaxis 리크 테스터 피팅

견적 받기

Zaxis 국내 정식 공급 파트너

Zaxis 리크 테스터 피팅(Leak Tester Fittings)은 Zaxis 테스터의 시험 포트와 시험 대상을 잇는 연결 부품입니다. 수 루어·수 루어 락·암 루어 락·컴프레션·Staubli T 유형이 있으며, PD의 암 1/4 NPT 포트와 iKit·Isaac HD·7i의 암 1/8 NPT 포트에 맞춰 선택합니다.

테스터 포트 규격을 먼저 정하고 시험 대상 연결부에 맞는 피팅을 고르면 어댑터를 겹쳐 사용할 필요가 없어 누설 경로가 늘지 않습니다. 호환되는 피팅이라면 어느 것이든 장착할 수 있으며, 이 부품군은 (주)테솔이 국내에 공식 공급합니다.

1/4 NPT

PD의 암 포트 규격

1/8 NPT

iKit · Isaac HD · 7i의 암 포트

5 · 6 mm

컴프레션 피팅 튜브 규격

Staubli T

회로에 리크 스탠다드를 삽입

특징

포트 규격에 맞춘
피팅 구성

핵심 특징	현장에서 달라지는 점
포트 규격 대응	PD 암 1/4 NPT와 iKit · Isaac HD · 7i 암 1/8 NPT를 구분해 주문하므로 장착 불일치로 인한 재주문을 줄입니다.
수 루어(슬립 팁)	나사 없이 끼우는 슬립 팁 방식이라 루어 연결부를 가진 시험 대상에 빠르게 연결합니다.
수 루어 락	나사 슬리브로 체결하므로 시험 압력이 걸려도 연결부가 빠지지 않습니다.
암 루어 락	암 루어 락 연결부를 가진 시험 대상에 맞춰 선택합니다.
컴프레션	5 mm 또는 6 mm 튜브를 물려 시험하며, 다른 크기는 요청에 따라 구성합니다.
Staubli T	회로에 리크 스탠다드를 넣어 테스트 조건을 설정하거나 테스터 반응을 점검합니다.

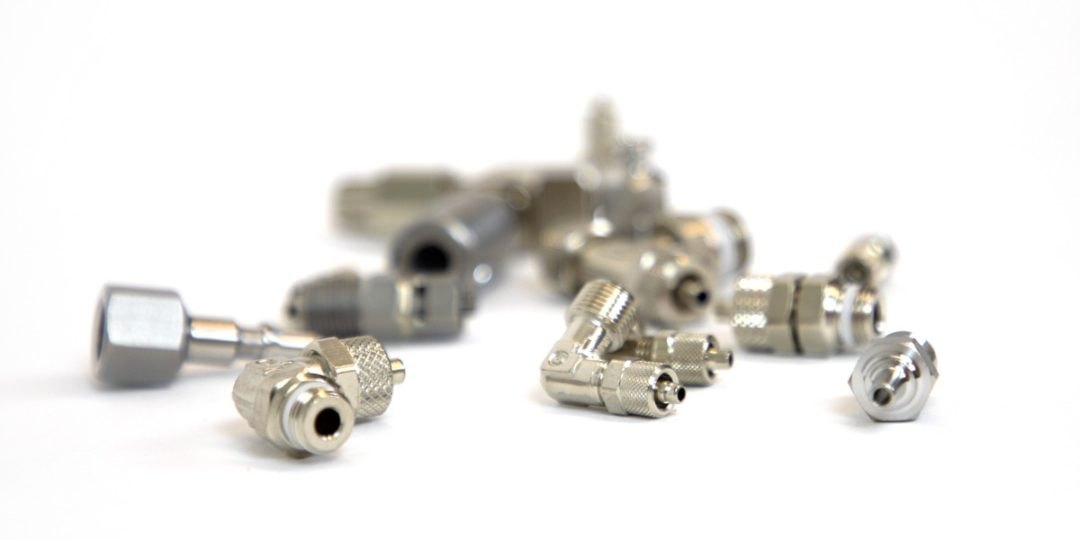

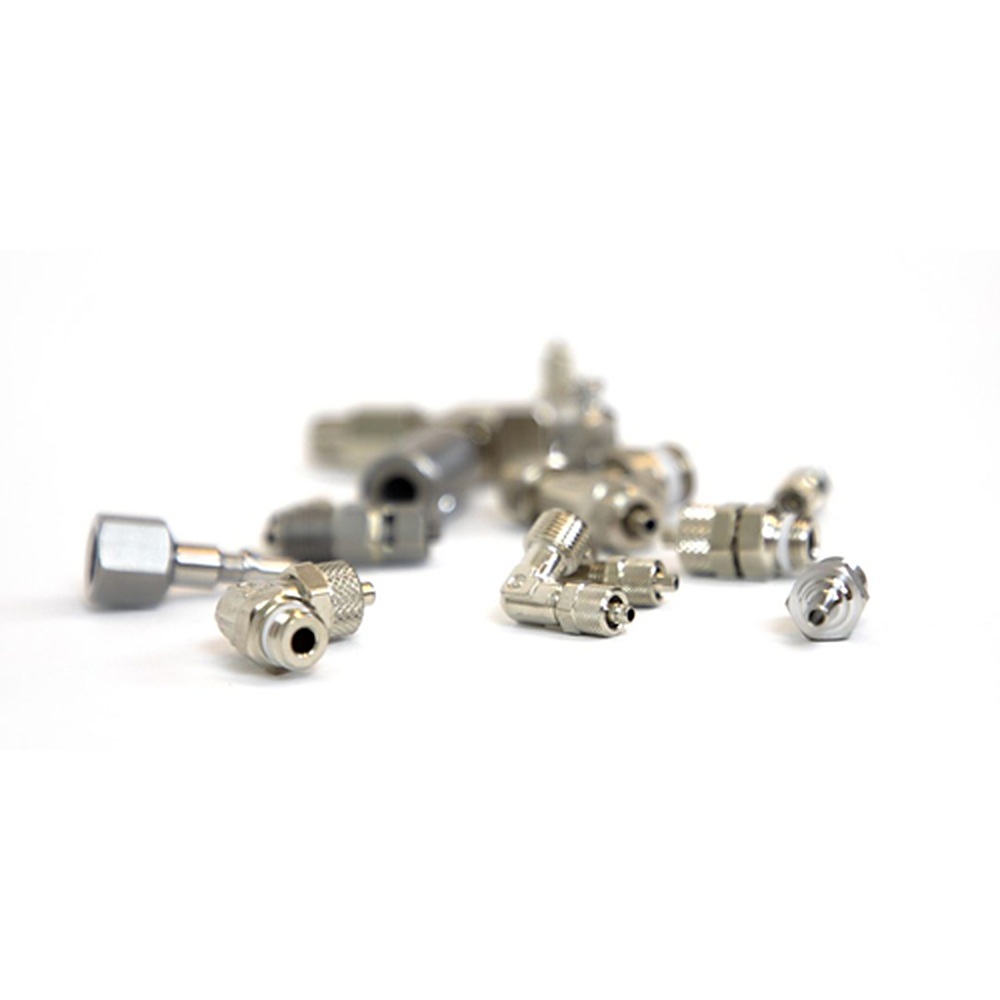

리크 테스터에 쓰이는 다양한 금속 피팅 부속품

선택 순서

포트 규격 확인 후
피팅 선택

테스터 포트를 먼저, 시험 대상은 그다음

PD는 암 1/4 NPT, iKit과 Isaac HD, 7i는 암 1/8 NPT 포트를 갖춥니다. 포트 규격이 정해지면 시험 대상 연결부가 루어인지 튜브인지에 따라 유형을 선택하고, 목록에 없는 규격은 별도로 요청하세요.

가장 흔한 조합은 루어, 컴프레션, Staubli T입니다. 의료기기 시험은 루어 계열, 튜브 시험은 컴프레션을 먼저 검토하세요.

사양

포트 규격과
피팅 유형

항목	사양
PD 시험 포트	암 1/4 NPT
iKit · Isaac HD · 7i 시험 포트	암 1/8 NPT
수 루어	나사 없는 슬립 팁 방식 테이퍼 수 커넥터
수 루어 락	나사 슬리브를 갖춘 일체형 테이퍼 수 커넥터
암 루어 락	암 루어 락 연결부용
컴프레션	5 mm 또는 6 mm 튜브용 (그 외 크기는 요청)
Staubli T	회로에 리크 스탠다드를 삽입하는 연결
호환	호환되는 피팅이면 장착 가능

활용 분야

연결부에 따라
달라지는 시험

루어 연결부 시험 — 주사기류처럼 루어 연결부를 가진 시험 대상에 맞춰 장착합니다.
튜브 시험 — 소구경 튜브를 컴프레션 피팅으로 직접 물려 시험합니다.
스탠다드 삽입 — 회로에 리크 스탠다드를 넣을 때 Staubli T 피팅을 사용합니다.

선택 가이드

연결 방식별
권장 피팅

이럴 때 (시험 대상 조건)	권장 피팅	선택 이유
루어 연결부를 빠르게 끼울 때	수 루어	슬립 팁이라 나사 없이 연결합니다.
루어 연결부를 나사로 체결할 때	수 루어 락	나사 슬리브로 고정합니다.
시험 대상이 암 루어 락일 때	암 루어 락	시험 대상의 암 루어 락 연결부에 맞는 유형입니다.
소구경 튜브를 시험할 때	컴프레션	튜브를 직접 물려 시험합니다.
회로에 리크 스탠다드를 넣을 때	Staubli T	Staubli T 유형으로 리크 스탠다드를 회로에 연결합니다.

구성·옵션

피팅 구성과
주문 정보

구분	내용	비고
구성	수 루어 · 수 루어 락 · 암 루어 락 · 5·6 mm 컴프레션 · Staubli T	유형별 주문
그 외 규격	요청 시 대응	규격을 알려 주시면 확인
주문	테스터 모델 · 시험 대상 연결부 · 수량	규격 확정 후 견적

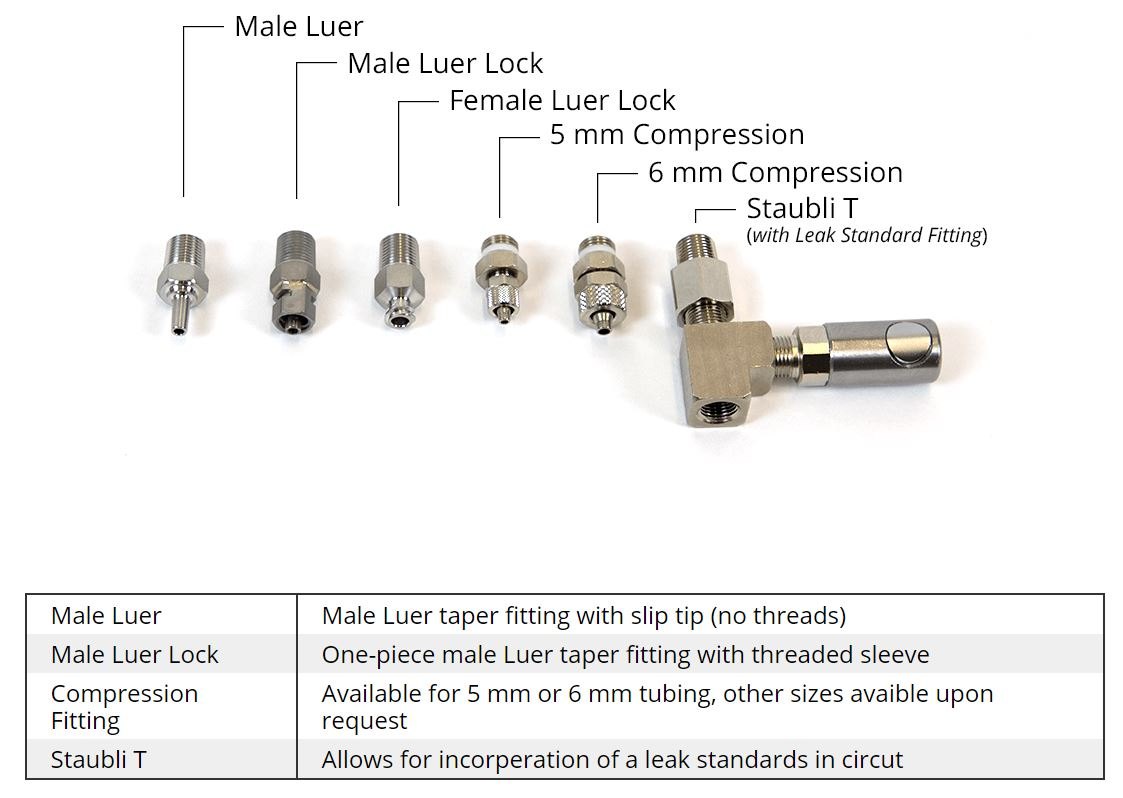

부속 피팅 종류별 명칭을 표시한 구성품

피팅과 함께 보는
Zaxis 리크 테스터

Zaxis 테스터에 맞는 피팅은 어떻게 고릅니까?
PD는 암 1/4 NPT, iKit과 Isaac HD, 7i는 암 1/8 NPT 포트입니다. 포트 규격을 먼저 확인한 뒤 시험 대상 연결부에 맞춰 선택하세요.
수 루어와 수 루어 락은 어떻게 다릅니까?
수 루어는 슬립 팁으로 끼우는 방식이고, 수 루어 락은 나사 슬리브로 체결합니다. 압력이 높은 시험에는 나사 체결 방식을 검토하세요.
Staubli T 피팅은 어디에 사용합니까?
회로에 리크 스탠다드를 넣을 때 사용합니다. 스탠다드의 기본 연결도 Staubli 퀵 디스커넥트입니다.
목록에 없는 규격도 주문할 수 있습니까?
네, 호환되는 피팅이라면 장착할 수 있고 다른 규격은 요청에 따라 대응합니다. 시험 대상 연결부의 규격을 알려 주세요.
