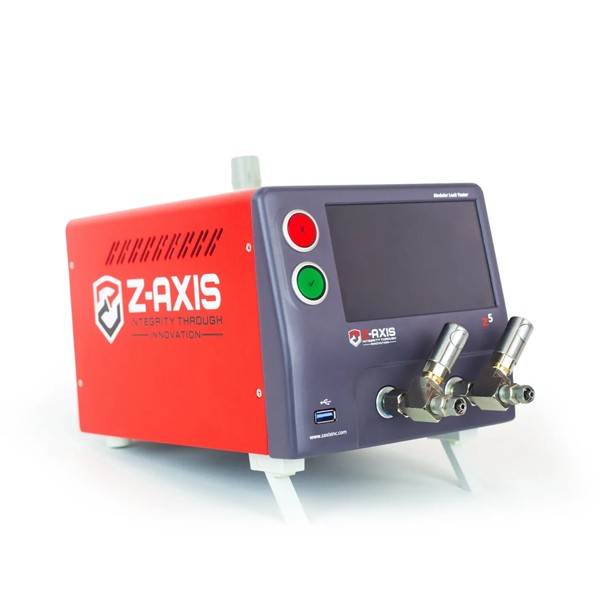

Zaxis Z5 누출 테스터

MODEL: Z5 누출 테스터
브랜드: ZAXIS

제품문의 구매하기

작은 본체에 최대 4개 포트를
담은 소형 리크 테스터

Zaxis Z5 4채널 소형 공기 리크 테스터

견적 받기

Zaxis 국내 정식 공급 파트너

Zaxis Z5는 시험 포트 최대 4개를 작은 본체에 담은 소형 모듈형 공기 리크 테스터(Air Leak Tester, 압력 감쇠 시험기)입니다. 압력·진공 감쇠, 폐색, 질량 유량, 파열 시험을 한 대에서 수행합니다.

0.00001 psi 분해능과 32비트 ADC로 미세한 압력 변화를 측정하고, 시험 프로그램 100개를 저장해 품목을 바꿀 때 설정을 다시 입력하지 않습니다. 5인치 터치스크린으로 설정하며 좁은 생산 라인에도 설치하기 좋습니다. 이 테스터는 (주)테솔이 국내에 공식 공급합니다.

최대 4채널

순차 또는 동시 시험

0.00001 psi

시험 결과 분해능

32비트

ADC

100개

저장 프로그램

특징

낮은 용적과
빠른 스캔 구성

핵심 특징	현장에서 달라지는 점
낮은 내부 용적	내부 체적이 작아 높은 감도로 시험하고, 시험 한 번의 소요 시간이 짧아집니다.
빠른 스캔	스캔 속도가 빨라 압력 변화를 촘촘하게 측정하므로 판정이 안정됩니다.
32비트 ADC	미세한 공기 누출까지 정밀하게 측정하는 신호 처리 구성입니다.
터치스크린 설정	직관적인 화면으로 긴 교육 없이 시험 조건을 설정할 수 있습니다.
HDMI 출력	HDMI로 외부 모니터에 연결해 시험 설정을 확인할 수 있습니다.
모듈형 구성	공압 밸브와 조절기를 선택해 구성하고, 이후 필요에 따라 업그레이드할 수 있습니다.

시험 운전

순차·동시 운전과
시험 종류

시험 포트는 최대 4개이며 순차 방식과 동시 방식 중 하나로 운전합니다. 시험 종류는 압력·진공 감쇠, 폐색, 질량 유량, 파열, 압력 크래킹, 챔버, 역압 유량 7가지이므로 한 장비에서 품목별로 시험 방식을 바꿔 쓸 수 있습니다.

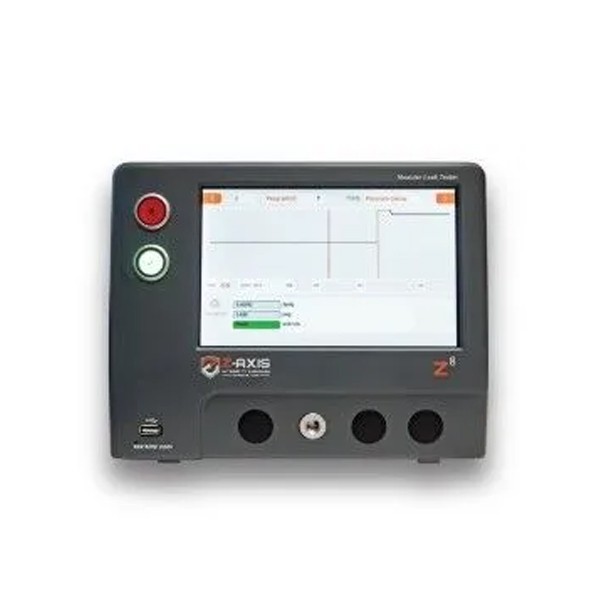

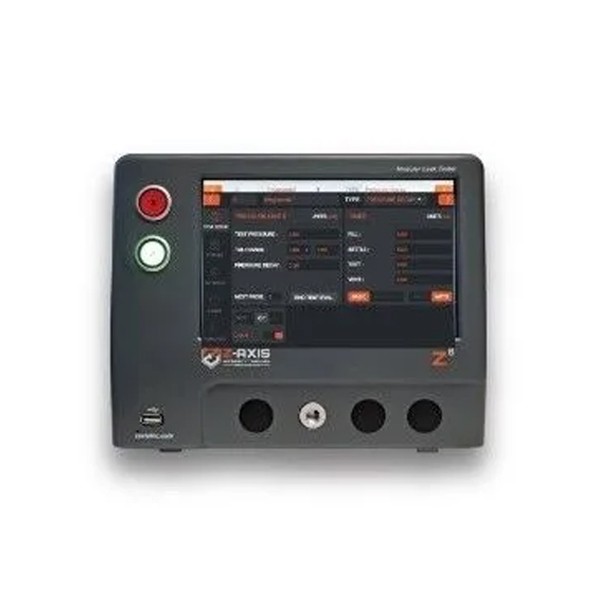

4개 시험 포트와 터치스크린 조작부

전면 벌크헤드 포트에 시험 대상을 연결하고 터치스크린에서 시험 방식과 채널을 선택합니다. 핀치 줌과 라이트·다크 모드를 지원해 밝은 라인과 어두운 작업 구역 모두에서 화면이 잘 보입니다.

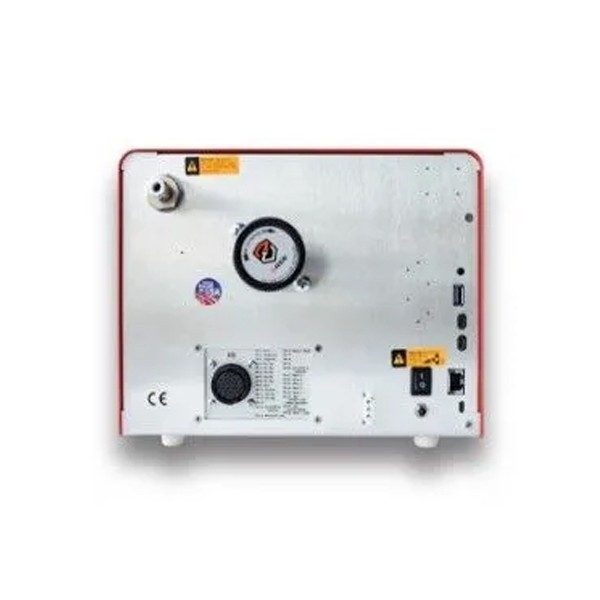

연동과 옵션

통신·밸브·조절기
연동 옵션

통신: USB, EtherNet/IP, TCP/IP와 24 VDC I/O로 상위 시스템과 연결합니다.
공압 밸브: 공구 동작용 공압 밸브를 최대 4개까지 선택하여 지그 동작을 장비에서 제어합니다.
조절기: 내장 수동 또는 전자식 조절기로 2~1000 psi 범위에 대응합니다.
선택 사양: 결과 저장과 통계, 그리고 시험 구성 확인용 보정 리크 도구(리크 스탠다드)를 추가합니다.

사용 방법

Z5 통신 연결과
원격 프로그램 선택

Z5는 5인치 터치스크린에서 시험 프로그램을 설정하는 리크 테스터이며, USB, EtherNet/IP, TCP/IP, 24 VDC I/O로 상위 시스템과 연결합니다. 프로그램 선택은 EtherNet/IP, TCP/IP, 디지털 I/O로 원격에서 할 수 있습니다.

소프트웨어·도구	하는 일
5인치 터치스크린	시험 방식과 채널 선택, 프로그램 설정(핀치 줌, 라이트·다크 모드)
HDMI 출력	외부 모니터에 화면을 그대로 표시
USB	시험 데이터 내보내기
EtherNet/IP · TCP/IP	PLC·네트워크 연동과 원격 프로그램 선택
24 VDC I/O	시작, 합격, 불합격, 비지 신호 교환

처음 연결하는 순서

순서	할 일
1	시험 대상을 전면의 1/4 in 또는 1/8 in FNPT 암 벌크헤드 포트에 연결합니다.
2	전원을 켜고 터치스크린에서 시험 방식과 채널(순차 또는 동시)을 고릅니다.
3	품목별 조건을 프로그램으로 저장합니다(최대 100개).
4	PLC에 연결할 때는 24 VDC I/O로 시작, 합격, 불합격, 비지 신호를 주고받습니다.
5	네트워크로 연동할 때는 EtherNet/IP 또는 TCP/IP로 원격 프로그램 선택을 사용합니다.
6	결과를 저장하려면 선택 사양의 결과 저장과 통계를 주문하고, 데이터는 USB로 내보냅니다.

HDMI 출력으로 본체 화면을 외부 모니터에 표시합니다. 시험 결과 저장과 통계는 선택 사양이므로 필요하면 주문 시 함께 지정하세요.

사양

Z5 시험·압력
통신 사양

항목	사양
시험 종류	압력·진공 감쇠, 폐색, 질량 유량, 파열, 압력 크래킹, 챔버, 역압 유량
시험 포트	최대 4개 · 순차 또는 동시 운전
압력 범위	양압 2 · 10 · 15 · 30 · 60 · 100 · 150 · 300 · 400 · 500 · 725 · 1000 psig, 진공 0 ~ 14.7 psi (그 외 요청 제작)
분해능 · ADC	0.00001 psi · 32비트 ADC
디스플레이	5인치 터치스크린 (핀치 줌, 라이트·다크 모드) · HDMI 출력
조절기	내장 수동 또는 전자식 · 2 ~ 1000 psi
프로그램	100개 저장
결과 저장	선택 사양: 결과 저장과 통계
리크 스탠다드	선택 사양: 보정 리크 도구
공압 밸브	공구용 최대 4개 (선택)
통신	USB · EtherNet/IP · TCP/IP · 24 VDC I/O
크기	6.5 × 7 × 9 in (W × H × D)
시험 포트 피팅	1/4 in 또는 1/8 in FNPT 암 벌크헤드

활용 분야

소형 부품 생산 라인의
밀폐 검사

카테터와 수액 세트 같은 의료기기의 누출을 검사합니다.
램프, 커넥터, 배터리 박스 같은 자동차 부품의 밀폐를 확인합니다.
밸브처럼 공기 압력을 사용하는 생산 라인 부품의 품질을 검사합니다.
좁은 생산 라인에서 시험 프로그램을 번갈아 사용합니다.

선택 가이드

Z5와 비교하는
Zaxis 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
시험 포트가 여러 개 필요하고 공간이 좁을 때	Z5	최대 4채널을 순차 또는 동시에 운전하는 소형 본체입니다.
큰 화면과 넓은 내부 공간이 필요할 때	7i	7인치 화면과 큰 밸브를 넣을 수 있는 큰 상자입니다.
압력 감쇠 한 가지만 시험할 때	PD	단일 채널 압력·진공 감쇠 전용 입문형입니다.
분진과 물기가 있는 현장일 때	NEMA 박스	NEMA 12 함체에 테스터를 넣은 구성입니다.

구성·옵션

시험 구성과
선택 사양

항목	내용
기본 구성	최대 4채널 Z5 본체 · 5인치 터치스크린
압력 범위	양압 2 ~ 1000 psig · 진공 0 ~ 14.7 psi (그 외 요청 제작)
통신	USB · EtherNet/IP · TCP/IP · 24 VDC I/O
선택 사양	공압 밸브 최대 4개 · 결과 저장 · 통계 · 리크 스탠다드

정기 교정으로 시험 결과의 신뢰도를 유지하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 안내합니다.

Z5와 함께 보는
리크 테스터

Z5는 몇 채널까지 운전할 수 있습니까?
시험 포트 최대 4개를 운전합니다. 순차 방식과 동시 방식 중에서 시험 순서에 맞게 고르세요.
Z5는 어떤 시험을 지원합니까?
압력·진공 감쇠, 폐색, 질량 유량, 파열, 압력 크래킹, 챔버, 역압 유량 시험을 지원합니다. 시험 대상에 맞는 방식은 프로그램별로 지정합니다.
Z5로 결과를 저장하고 통계를 낼 수 있습니까?
네, 선택 사양으로 지원합니다. 기본 구성은 시험 프로그램 저장이므로 결과 기록이 필요하면 주문 시 함께 지정하세요.
Z5는 외부 장비와 어떻게 연결합니까?
USB, EtherNet/IP, TCP/IP, 24 VDC I/O로 연결합니다. 설비 제어 시스템의 통신 방식에 맞춰 선택하세요.
Z5의 터치스크린 설정은 복잡하지 않습니까?
아닙니다. 5인치 터치스크린에서 설정하며 긴 교육 과정 없이 시험 조건을 입력합니다.
