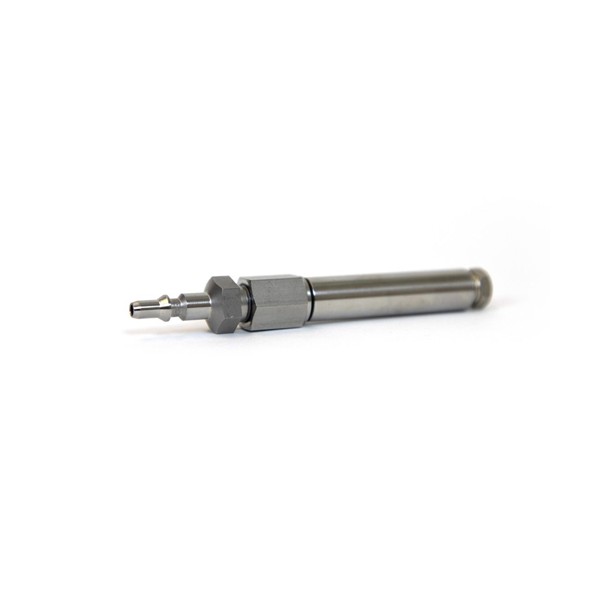

Zaxis Leak Standard (옵션)보정된 리크 시뮬레이터

Name: Zaxis Leak Standard (옵션)보정된 리크 시뮬레이터
Brand: ZAXIS
SKU: 1598836696

기준 유량으로 리크 테스터를
점검하는 보정 모의 리크

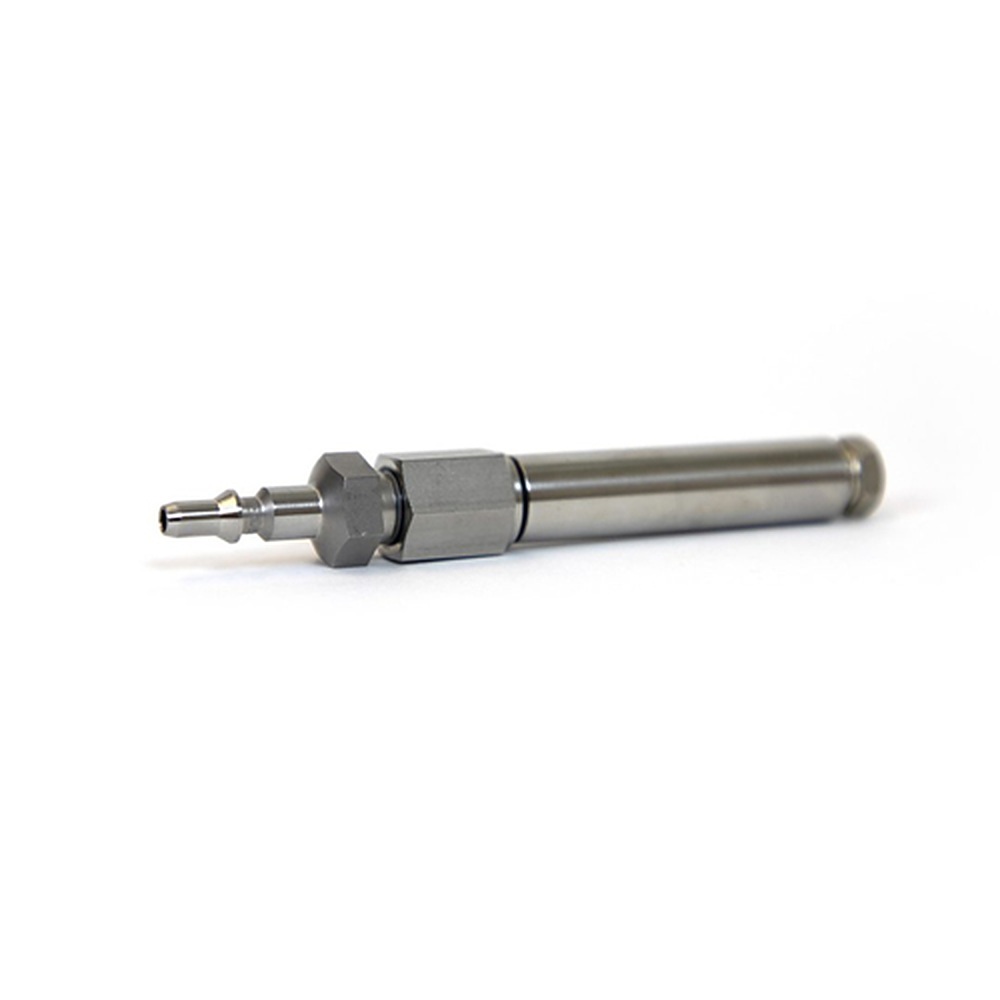

Zaxis 리크 스탠다드

Zaxis 리크 스탠다드(Leak Standard)는 0.1 sccm에서 5 slpm까지의 기준 유량을 만드는 보정된 모의 리크(유량 표준)입니다. 회로에 연결해 시험 조건을 정하고, 리크 테스터가 누설에 제대로 반응하는지 점검합니다.

5 sccm 미만 구간은 ±0.05 sccm, 5 sccm을 넘는 구간은 보정점의 ±1 % 정확도로 기준 유량을 유지하므로, 서로 다른 라인의 리크 테스터를 같은 기준으로 비교할 수 있습니다. 이 모의 리크는 (주)테솔이 국내에 공식 공급합니다.

주문 가능한 유량 범위

5 sccm 미만 구간 정확도

표준 퀵 디스커넥트 연결

공기 · 질소 · 헬륨 · CO2

핵심 특징	현장에서 달라지는 점
넓은 유량 범위	0.1 sccm의 미세 누설부터 5 slpm의 큰 누설까지 목표 유량을 지정해 시험 한계를 설정합니다.
소유량 정확도	5 sccm 미만 구간은 ±0.05 sccm 정확도라 미세 누설 판정 기준의 신뢰도를 높입니다.
압력별 보정	지정한 psig에서 sccm 단위로 보정하므로 실제 시험 압력과 같은 조건의 기준 유량을 얻습니다.
고도 보정	사용 장소의 고도에 맞춰 보정해 설치 지역에 따른 유량 차이를 줄입니다.
Staubli 연결	표준 Staubli 퀵 디스커넥트라 시험 라인에 넣고 빼는 시간이 짧습니다.
전 제품군 호환	Zaxis 7i, Isaac HD, iKit, PD에 모두 연결되므로 라인 간 비교에 같은 기준기를 사용합니다.

리크 스탠다드는 목표 유량과 그 유량을 보정할 압력을 지정해 주문합니다. 예를 들어 1 sccm @ 20 psig처럼 시험 라인의 실제 압력과 맞추면, 시험 조건 설정 때 얻은 기준 반응을 이후 점검에도 그대로 재현합니다.

정상 부품만 흘려보내는 라인에서는 테스터가 누설을 놓쳐도 알 수 없으므로, 기준 리크를 회로에 넣어 불량 판정이 나오는지 확인하는 시스템 도전 시험이 필요합니다. 라인마다 같은 스탠다드를 적용하면 여러 리크 테스터의 결과도 같은 기준으로 비교할 수 있습니다.

기준 리크를 현장 점검의 판정 기준으로 삼는다면, 사용 주기와 기록 방식을 품질 문서에 정해 두세요. 감사 대응이 쉬워집니다. 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

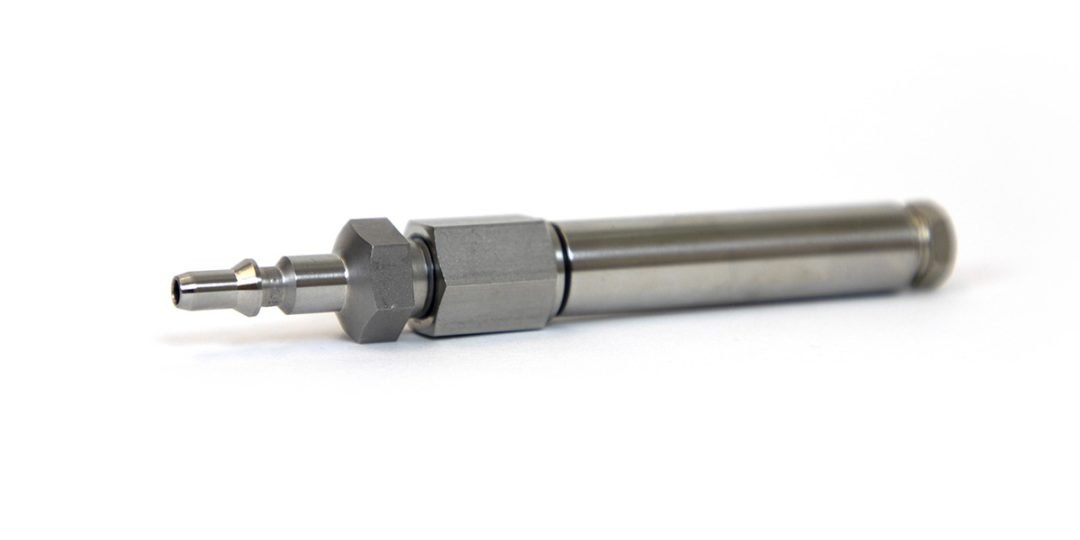

퀵 커넥터가 달린 원통형 리크 시뮬레이터

Zaxis 리크 스탠다드를 주문할 때 무엇을 알려야 합니까?
목표 유량과 압력을 알려 주세요. 예를 들어 1 sccm @ 20 psig처럼 시험 라인의 압력에 맞춰 지정합니다.
리크 스탠다드가 교정 성적서를 대신합니까?
아닙니다. 현장에서 테스터 반응을 확인하는 기준 리크입니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 해당 여부를 확인해 안내해 드립니다.
리크 스탠다드의 연결부를 바꿀 수 있습니까?
네, 표준은 Staubli 퀵 디스커넥트이며 다른 연결은 요청에 따라 대응합니다. 라인의 연결부 규격을 알려 주세요.
리크 스탠다드는 어떤 매체에 사용합니까?
깨끗하고 건조한 공기, 질소, 헬륨, CO2에 사용합니다. 시험 매체를 알려 주시면 주문 조건에 반영합니다.
