채널을 구성해 누출을 시험하는 리크 테스터

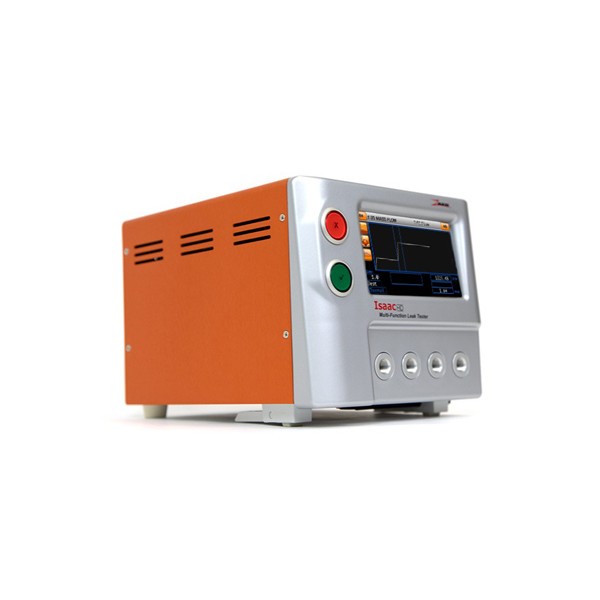

Zaxis Isaac HD 모듈형 공기 리크 테스터 시험 포트 : 최대 4개 압력 범위 : 양압 0 ~ 15 분해능 : 0.00001 psi
견적 받기Zaxis 한국 독점 공급 파트너
Zaxis Isaac HD는 생산 라인 부품의 공기 누출을 압력·진공 감쇠, 폐색, 질량 유량, 파열, 압력 크래킹, 챔버 방식으로 시험하는 모듈형 공기 리크 테스터(Air Leak Tester, 압력 감쇠 시험기)입니다. 0.8 cm³의 작은 내부 용적으로 감도를 높이고 0.00001 psi 분해능으로 미세한 압력 변화를 읽습니다. (주)테솔이 국내에 공식 공급합니다.
부품별 조건을 프로그램 100개에 저장해 품목을 전환할 때 불러오며, 4.3인치 컬러 터치스크린에서 설정과 실행을 처리합니다.
시험 방식
압력·진공 감쇠부터 파열까지 시험 종류
| 시험 종류 | 내용 |
|---|---|
| 압력·진공 감쇠 | 밀폐된 부품의 압력 또는 진공 변화로 누출을 판정 |
| 폐색 | 유로 막힘 시험 |
| 질량 유량 | 질량 유량으로 누출량 측정 |
| 파열 · 압력 크래킹 | 부품의 파열·개방 압력 시험 |
| 챔버 | 챔버 방식 시험 |
프로그램과 화면
터치스크린과 프로그램 100개
설정과 실행을 한 화면에서
4.3인치 컬러 터치스크린에서 시험 조건을 입력하고 같은 화면에서 실행과 결과 확인까지 마칩니다.
시간 설정은 0.1~999.9 초 범위에서 단계별로 지정하고, 고정장치는 2축까지 장비에서 제어합니다.
연동과 옵션
통신 연결과 구성 옵션
- 통신: USB, RS232, I/O, 이더넷(TCP/IP)을 지원하며 EtherNet/IP는 선택 사양입니다.
- 시험 포트: 최대 4개까지 구성합니다.
- 조절기: 수동 또는 전자식 조절기를 내장합니다.
- 리크 스탠더드: 시스템 점검용 리크 스탠더드를 선택할 수 있습니다.
- 맞춤 구성: 모듈형 설계로 용도에 맞게 구성하며, 표준 외 압력 범위도 요청할 수 있습니다.

사양
Isaac HD 시험·통신 사양
| 항목 | 사양 |
|---|---|
| 시험 포트 | 최대 4개 |
| 시험 종류 | 압력·진공 감쇠, 폐색, 질량 유량, 파열, 압력 크래킹, 챔버 |
| 압력 범위 | 양압 0 ~ 15 · 0 ~ 100 · 0 ~ 300 · 0 ~ 500 · 0 ~ 1000 psig, 진공 0 ~ 14.5 psi (그 밖의 범위는 요청 시) |
| 분해능 | 0.00001 psi |
| 교정 정확도 | 0.25 % FS |
| 내부 용적 · ADC | 0.8 cm³ · 24비트 A/D |
| 디스플레이 · 프로그램 | 4.3인치 컬러 터치스크린 · 100개 저장 |
| 통신 | USB · RS232 · I/O · 이더넷(TCP/IP) · 선택 EtherNet/IP |
| 시간 설정 | 0.1 ~ 999.9 초 |
| 고정장치 제어 | 2축 |
| 조절기 | 내장 수동 또는 전자식 |

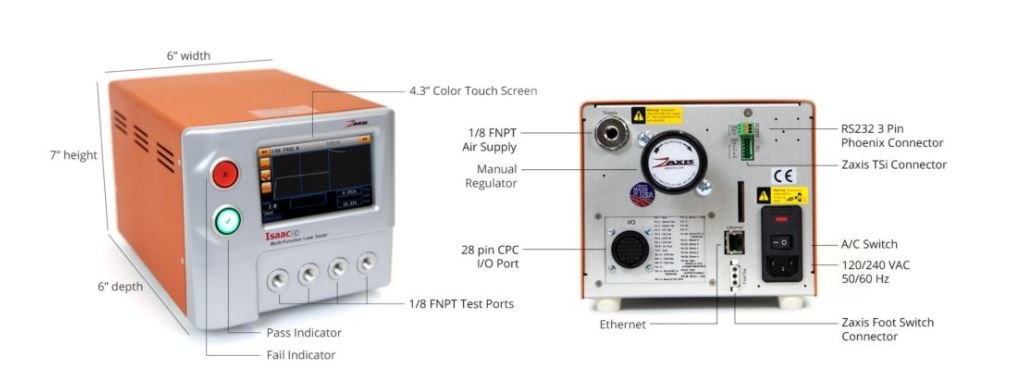

| 크기 · 포트 | 6 × 7 × 9 in · 1/8 FNPT 암 벌크헤드 |
| 전원 | 115/230 VAC 50/60 Hz 자동 감지 |
| 사용 매체 | 알루미늄·316 스테인리스와 맞는 깨끗하고 마른 비부식성 가스 |
정기 교정으로 시험 결과의 신뢰도를 유지하세요. (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 교정 방법을 안내합니다.
활용 분야
밀폐 품질을 검사하는 생산 현장
- 의료기기 부품의 누출 시험
- 자동차 부품의 밀폐 검사
- 전자 부품의 밀폐 검사
- 산업 생산 라인의 품질 검사
관련 제품
Isaac HD 시험에 곁들이는 리크 테스터 제품
Isaac HD는 시험 포트를 몇 개까지 구성합니까?
최대 4개까지 구성합니다. 필요한 포트 수와 시험 조건을 알려 주시면 구성을 검토해 드립니다.
Isaac HD는 어떤 시험을 지원합니까?
압력·진공 감쇠, 폐색, 질량 유량, 파열, 압력 크래킹, 챔버 시험을 지원합니다. 방식은 프로그램별로 지정합니다.
Isaac HD는 프로그램을 몇 개까지 저장합니까?
100개까지 저장합니다. 부품별 시험 조건을 저장해 품목 전환 때 불러오세요.
Isaac HD에 사용할 수 있는 가스는 무엇입니까?
깨끗하고 마른 비부식성 가스입니다. 알루미늄과 316 스테인리스 부품에 맞는 매체인지 확인한 뒤 사용하세요.
FAQ 자주묻는 질문
-
Isaac HD는 시험 포트를 몇 개까지 구성합니까?
최대 4개까지 구성합니다. 필요한 포트 수와 시험 조건을 알려 주시면 구성을 검토해 드립니다.
-
Isaac HD는 어떤 시험을 지원합니까?
압력·진공 감쇠, 폐색, 질량 유량, 파열, 압력 크래킹, 챔버 시험을 지원합니다. 방식은 프로그램별로 지정합니다.
-
Isaac HD는 프로그램을 몇 개까지 저장합니까?
100개까지 저장합니다. 부품별 시험 조건을 저장해 품목 전환 때 불러오세요.
-
Isaac HD에 사용할 수 있는 가스는 무엇입니까?
깨끗하고 마른 비부식성 가스입니다. 알루미늄과 316 스테인리스 부품에 맞는 매체인지 확인한 뒤 사용하세요.
