Zaxis (옵션) 리크 테스터 연결/통신

MODEL: 24 VDC I/O, Ethernet/IP, RS232, RS485, USB
브랜드: ZAXIS

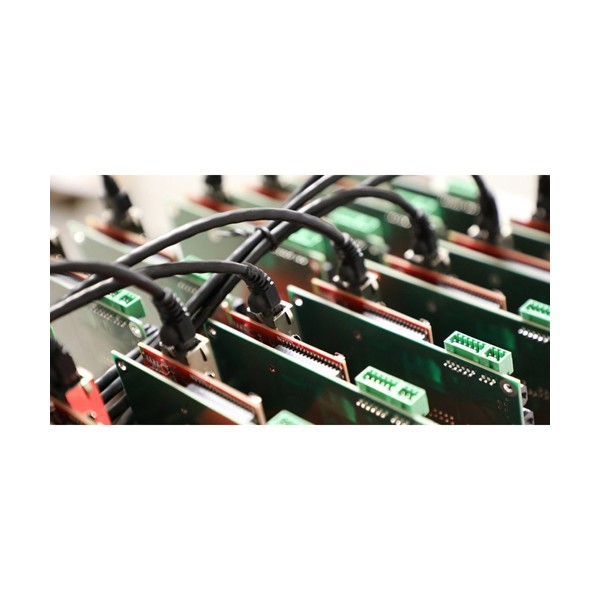

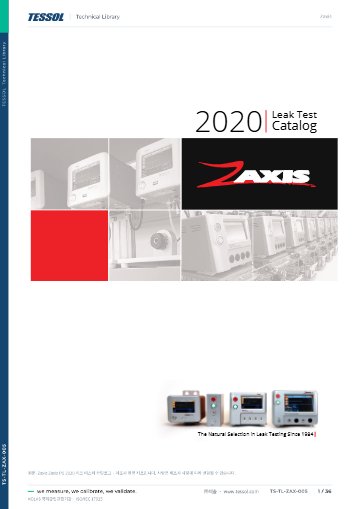

제품 자료: 2020 리크 테스터 카탈로그

제품문의 구매하기

리크 테스터를 PLC와
설비 네트워크에 잇는 통신 옵션

Zaxis 리크 테스터 통신 옵션

견적 받기

Zaxis 국내 정식 공급 파트너

Zaxis 리크 테스터 통신 옵션은 24 VDC I/O, 이더넷 TCP/IP, EtherNet/IP, RS232, USB로 PD·iKit·Isaac HD·7i 리크 테스터를 PLC와 설비 네트워크에 연결하는 인터페이스 구성입니다. 모델마다 지원하는 방식이 다르므로 주문 전에 조합을 확인하세요.

24 VDC I/O는 PLC와 메모리 맵 방식으로 신호를 주고받고, 이더넷 TCP/IP는 무선보다 오버헤드가 적은 유선 방식으로 연결합니다. 이 통신 옵션은 (주)테솔이 국내에 공식 공급합니다.

24 VDC I/O

PLC와 메모리 맵 방식 연결

TCP/IP

유선 이더넷 네트워크 연결

EtherNet/IP

장치 간 실시간 산업 통신

RS232 · USB

레거시 장비 · PC 연결

특징

다섯 가지 방식의
연결 특성

핵심 특징	현장에서 달라지는 점
24 VDC I/O	PLC의 메모리 맵 방식 신호를 직접 주고받으므로 시험 시작과 판정 결과를 라인 제어에 바로 반영합니다.
이더넷 TCP/IP	설비 네트워크에 유선으로 연결해 무선보다 적은 오버헤드로 시험 데이터를 전송합니다.
EtherNet/IP	컨트롤러뿐 아니라 모든 장치 간 실시간 통신을 지원하는 산업용 프로토콜입니다.
RS232	장거리 연결이 가능한 직렬 통신으로 기존 레거시 장비와 연결합니다.
USB	자동 구성 기능이 있어 PC에 연결하면 별도 설정 없이 인식합니다.
모델별 조합	모델마다 지원 방식이 달라 라인 설계 단계에서 호환 모델을 먼저 좁힙니다.

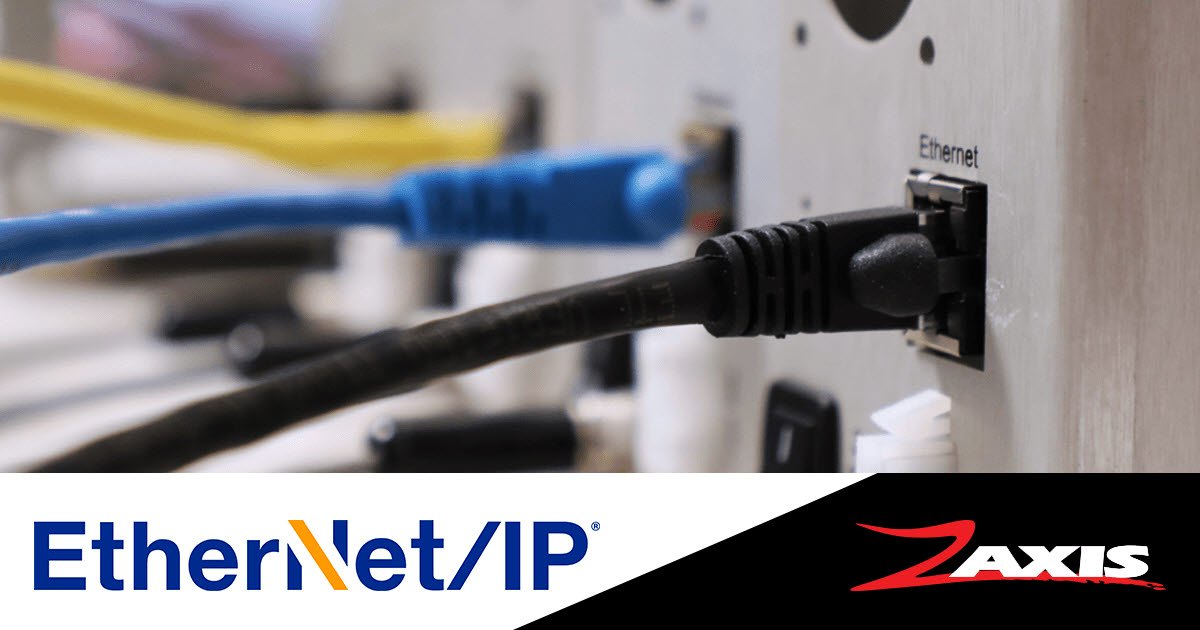

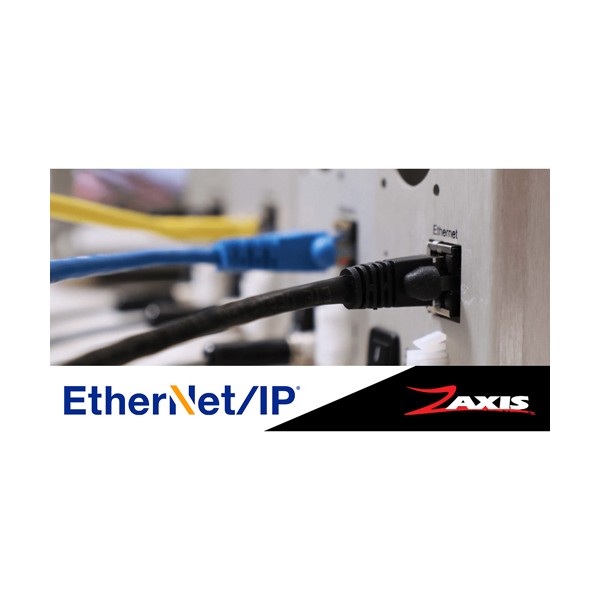

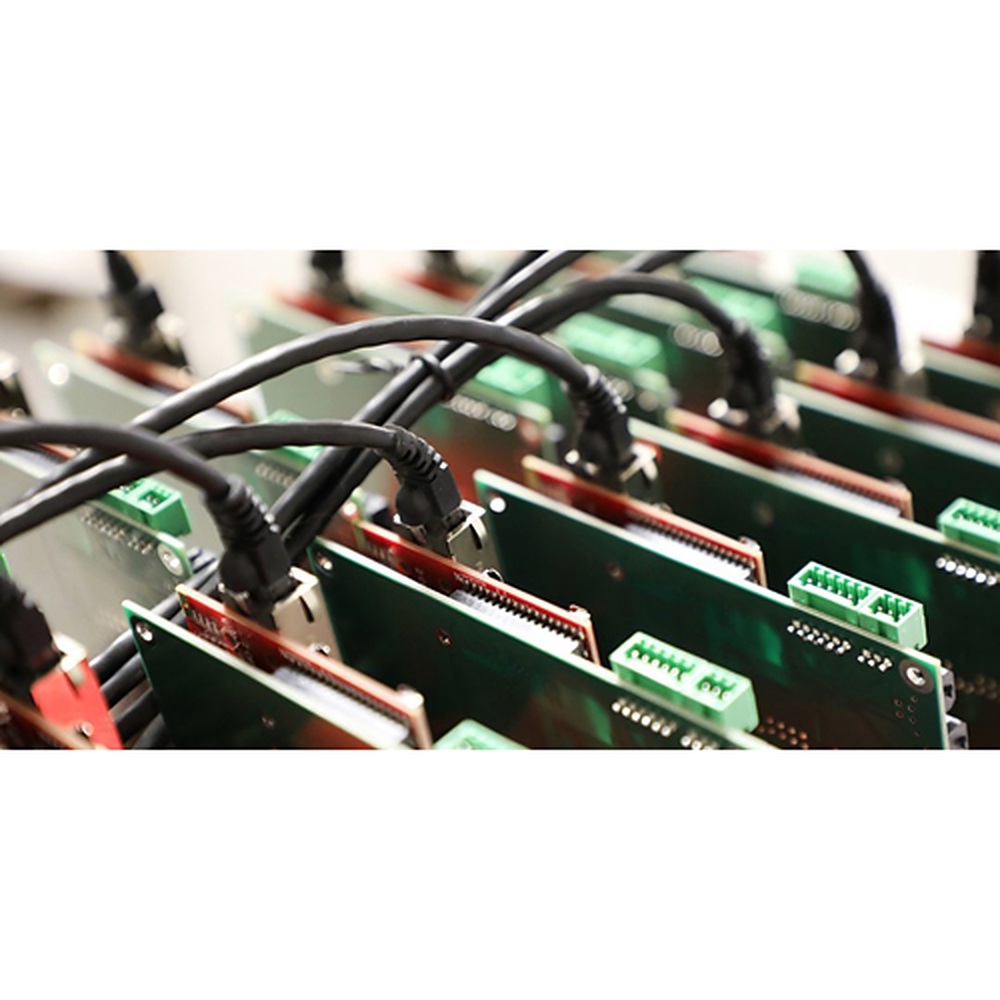

이더넷 케이블이 연결된 본체 후면 통신 단자

연동 계획

PLC 연동 방식과
제약 확인

7i는 EtherNet/IP와 USB 가운데 하나

7i는 EtherNet/IP와 USB를 한 대에 함께 둘 수 없으므로 둘 중 하나를 선택합니다. 설비 네트워크 중심 라인이라면 EtherNet/IP를, 엔지니어링 PC 연결이 필요하다면 USB를 우선 검토하세요.

리크 테스터의 통신 목록에는 RS485가 없습니다. 연결 방식은 아래 모델별 표에서 선택하세요.

사용 방법

Zaxis 리크 테스터 통신 옵션
연결 방식 고르는 순서

Zaxis 리크 테스터의 통신 옵션은 24 VDC I/O, 이더넷 TCP/IP, EtherNet/IP, RS232, USB입니다. PLC와는 I/O 또는 EtherNet/IP로, PC와 설비 네트워크와는 이더넷이나 USB로 연결합니다.

소프트웨어·도구	하는 일
24 VDC I/O	PLC와 메모리 맵 방식으로 시험 시작·판정 신호 교환(25핀 I/O 케이블, 핀 배열은 매뉴얼 참조)
이더넷 TCP/IP	유선 설비 네트워크로 시험 데이터 전송
EtherNet/IP	장치 간 실시간 산업용 통신(선택 사양 PN 400185)
RS232	직렬 통신으로 기존 장비와 연결
USB	USB 메모리로 데이터 올리기, 프로그램 내려받기
zHMI	PC에서 리크 테스터 제어와 데이터 수집, 최대 30대 모니터링(PN 400051)

처음 연결하는 순서

순서	할 일
1	연동할 PLC 또는 PC의 통신 방식(I/O, 이더넷, EtherNet/IP, 직렬)을 먼저 정합니다.
2	아래 모델별 표에서 그 방식을 지원하는 모델(PD, iKit, Isaac HD, 7i)을 고릅니다.
3	통신 옵션은 공장 구성 옵션이므로 리크 테스터와 함께 주문합니다.
4	7i를 쓴다면 EtherNet/IP와 USB 중 하나만 정합니다.
5	도착한 뒤에는 정한 방식의 케이블을 연결합니다. I/O 케이블 핀 배열은 매뉴얼에서 확인하세요.
6	PC에서 여러 대의 데이터를 모으려면 zHMI 소프트웨어를 검토하세요. iKit에서는 EtherNet/IP가 필요합니다.

카탈로그에서 I/O 케이블은 25핀(22 AWG) 구성이며 핀 배열은 매뉴얼에서 확인하도록 안내합니다. 연결 전에 PLC 쪽 입력 방식(싱킹/소싱)에 맞는 I/O 옵션인지 확인하세요.

사양

모델별 지원
통신 인터페이스

항목	PD	iKit	Isaac HD	7i
24 VDC I/O	지원	지원	지원	지원
이더넷 TCP/IP	지원	지원	지원	지원
EtherNet/IP	미지원	지원	미지원	지원*
RS232	미지원	지원	지원	지원
USB	지원	미지원	미지원	지원*

* 7i는 EtherNet/IP와 USB를 한 대에 함께 둘 수 없습니다.

인터페이스 공통 사양

항목	사양
24 VDC I/O	PLC 연결용 메모리 맵 I/O 뱅크
이더넷 TCP/IP	유선 연결, 무선보다 적은 오버헤드
EtherNet/IP	장치 간 실시간 산업용 통신 프로토콜
RS232	시스템 간 직렬 통신, 장거리 지원
USB	자동 구성 인터페이스
구성 방식	공장 구성 옵션, 테스터와 함께 주문

활용 분야

설비 연동
적용 현장

PLC 연동 라인 — 24 VDC I/O로 PLC와 시험 신호를 주고받습니다.
설비 네트워크 — 이더넷 TCP/IP로 설비와 연결합니다.
레거시 장비 연결 — RS232로 기존 장비와 연결합니다.
PC 연결 — USB로 PC에 바로 연결합니다.

선택 가이드

연결 방식별
적용 모델

이럴 때 (연동 조건)	권장 방식	선택 이유
PLC와 신호를 주고받을 때	24 VDC I/O	네 모델 모두 지원합니다.
설비 네트워크에 붙일 때	이더넷 TCP/IP	PD, iKit, Isaac HD, 7i에서 지원합니다.
산업 네트워크로 실시간 통신할 때	EtherNet/IP	iKit과 7i에서 지원합니다.
기존 장비와 이을 때	RS232	iKit, Isaac HD, 7i에서 지원합니다.
PC에 바로 연결할 때	USB	PD와 7i에서 지원합니다.

구성·옵션

구성 방식과
주문 정보

구분	내용	비고
방식	공장 구성 옵션	테스터와 함께 주문
주문	사용하는 PLC와 네트워크 방식	모델별 지원 확인 후 견적

통신 옵션과 함께 보는
리크 테스터

Zaxis 리크 테스터는 RS485도 지원합니까?
리크 테스터에는 RS485 구성이 없습니다. 위 표의 인터페이스 가운데 선택하세요.
Zaxis 리크 테스터는 PLC와 신호를 어떤 방식으로 주고받습니까?
24 VDC I/O가 PLC와 메모리 맵 방식으로 신호를 주고받습니다. 이더넷 계열 프로토콜을 사용하는 PLC라면 EtherNet/IP도 검토하세요.
USB로 PC에 연결할 수 있습니까?
PD와 7i가 USB를 지원합니다. 7i는 EtherNet/IP와 함께 구성할 수 없습니다.
EtherNet/IP와 USB를 같이 사용할 수 있습니까?
아니요, 7i에서는 한 대에 함께 둘 수 없습니다. 둘 중 하나를 선택해 주문하세요.
기존 직렬 장비는 어떤 인터페이스를 사용합니까?
RS232로 연결하며 iKit, Isaac HD, 7i에서 사용합니다. 상대 장비의 통신 사양을 확인하세요.
