MODEL
ZAXIS Issac 리크테스터
브랜드
ZAXIS
제품문의 구매하기

필요한 채널 수로 구성해
누출을 시험하는 리크 테스터

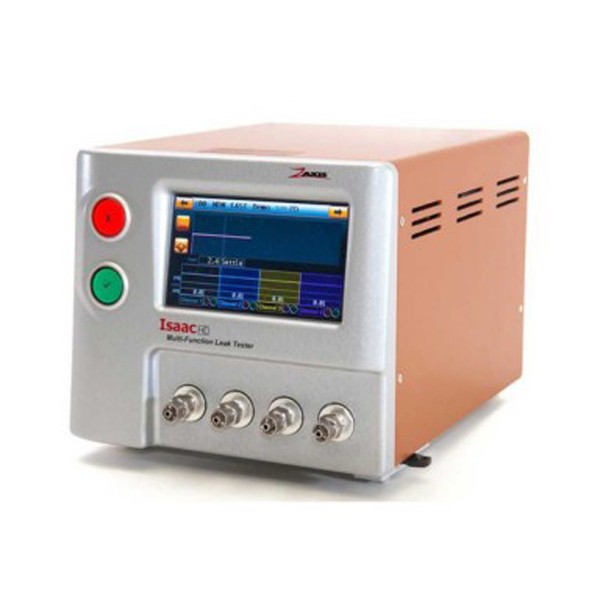

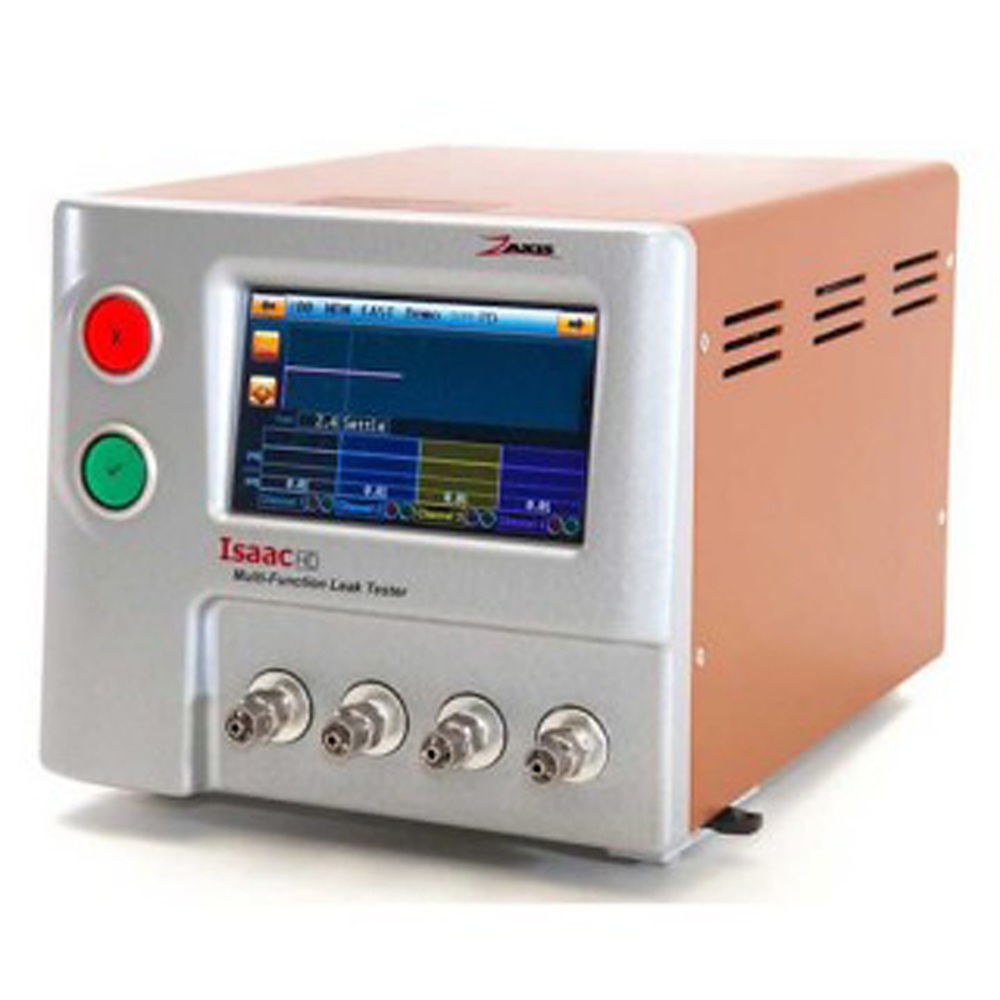

Zaxis Isaac HD 모듈형 공기 리크 테스터

견적 받기

Zaxis 국내 정식 공급 파트너

Zaxis Isaac HD는 1~4채널을 동시 또는 순차로 구성하는 모듈형 생산용 공기 리크 테스터(Air Leak Tester, 압력 감쇠 시험기)입니다. 생산 라인 부품의 공기 누출을 압력·진공 감쇠, 폐색, 질량 유량, 파열, 압력 크래킹, 챔버 방식으로 시험합니다.

0.8 cm³의 작은 내부 용적으로 감도를 높이고 0.00001 psi 분해능으로 미세한 압력 변화를 읽습니다. 부품별 조건을 프로그램 100개에 저장해 품목을 전환할 때 바로 불러오며, 4.3인치 터치스크린에서 설정과 실행을 처리합니다. (주)테솔이 국내에 공식 공급합니다.

1~4채널

동시 또는 순차 구성

0.00001 psi

분해능

0.8 cm³

내부 용적

4.3인치

컬러 터치스크린

특징

채널 구성과
시험 기능

핵심 특징현장에서 달라지는 점
1~4채널 구성한 대에서 채널을 동시 또는 순차로 운전하므로 여러 부품을 나누어 시험합니다.
여러 시험 방식감쇠, 폐색, 질량 유량, 파열 시험을 한 대에서 수행해 장비 수를 줄입니다.
넓은 압력 범위양압 최대 1000 psig와 진공 범위 중에서 부품에 맞는 범위를 선택합니다.
24비트 A/D정밀한 신호를 받아 반복 시험에서도 안정된 결과를 얻습니다.
PLC 연동24 VDC 보조 출력으로 PLC와 연결해 자동화 라인에 연동합니다.

시험 구성

채널 운전과
프로그램 관리

채널은 동시와 순차 중에서 구성하며, 부품별 시험 조건은 프로그램 100개 가운데 하나로 저장합니다. 시간 설정은 0.1~999.9 초 범위에서 단계별로 지정하고, 고정장치는 2축까지 장비에서 제어합니다.

설정과 실행을 한 화면에서 처리하는 터치스크린

4.3인치 컬러 터치스크린에서 시험 조건을 입력하고 같은 화면에서 실행과 결과 확인까지 마칩니다. 압력 단위는 psi, inH2O, kPa, mbar, mmHg, 유량은 sccm 등으로 전환합니다.

연동과 옵션

통신 연결과
선택 사양

  • 통신: USB, RS232, I/O, 이더넷(TCP/IP)을 기본으로 지원하며 EtherNet/IP는 선택 사양입니다.
  • 시퀀서: 채널 시퀀서로 동시·순차 운전을 구성합니다.
  • 충전: Fast Fill 옵션으로 큰 용적 부품의 충전 시간을 줄입니다.
  • 조절기와 밸브: 전자식 또는 두 번째 수동 조절기, 밸브 Type 1~4를 선택할 수 있으며 NEMA 함체로 확장할 수 있습니다.

사양

Isaac HD
시험·통신 사양

항목사양
채널1 ~ 4채널 (동시 또는 순차 구성)
시험 종류압력·진공 감쇠, 폐색, 질량 유량, 파열, 압력 크래킹, 챔버
압력 범위양압 0 ~ 15 · 0 ~ 100 · 0 ~ 300 · 0 ~ 500 · 0 ~ 1000 psig, 진공 0 ~ 14.5 psi
분해능0.00001 psi
질량 유량 분해능범위에 따라 다름 · 보통 0.01 sccm
내부 용적 · ADC0.8 cm³ · 24비트 A/D
디스플레이 · 프로그램4.3인치 컬러 터치스크린 · 100개 저장
통신USB · RS232 · I/O · 이더넷(TCP/IP) · 선택 EtherNet/IP
보조 출력24 VDC · PLC 인터페이스
시간 설정0.1 ~ 999.9 초
공학 단위psi · inH2O · kPa · mbar · mmHg · sccm 등
고정장치 제어2축
크기 · 포트6 × 7 × 9 in · 1/8 FNPT 암 벌크헤드
전원115/230 VAC 50/60 Hz 자동 감지 · 60 W
사용 매체알루미늄·316 스테인리스와 맞는 깨끗하고 마른 비부식성 가스
보관 온도-20 ~ 70 °C

활용 분야

밀폐 품질을 검사하는
생산 현장

  • 의료기기 분야에서 카테터, IV 세트, 밸브의 누출을 시험합니다.
  • 자동차 부품 분야에서 램프, 커넥터, 배터리 박스를 점검합니다.
  • 산업 생산 라인의 밀폐 품질을 검사합니다.
  • 실험실 벤치부터 생산 라인까지 같은 장비로 시험합니다.

선택 가이드

현장 조건별
Zaxis 모델

이럴 때 (현장 조건)권장 모델선택 이유
채널을 나눠 여러 부품을 시험할 때Isaac HD1~4채널을 동시 또는 순차로 구성합니다.
화면과 내부 공간을 더 키울 때7i7인치 화면과 큰 밸브를 넣을 수 있는 내부 공간을 갖춥니다.
작은 본체에 4포트가 필요할 때Z55인치 화면의 소형 4포트 구성입니다.
압력 감쇠 한 가지만 시험할 때PD압력 감쇠만 시험하는 단일 채널 입문형입니다.
분진과 물기가 많은 현장일 때NEMA 박스NEMA 12 함체에 넣어 분진과 물기 환경에 대응하는 구성입니다.

구성·옵션

Isaac HD 기본 구성과
선택 사양

항목내용
기본 구성1~4채널 모듈형 리크 테스터
선택 사양채널 시퀀서(동시·순차), Fast Fill, 전자식 또는 두 번째 수동 조절기, 밸브 Type 1~4, NEMA 함체
연결USB · RS232 · I/O · 이더넷(TCP/IP), 선택 EtherNet/IP

정기 교정으로 시험 결과의 신뢰도를 유지하세요. (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 교정 방법을 안내해 드립니다.
