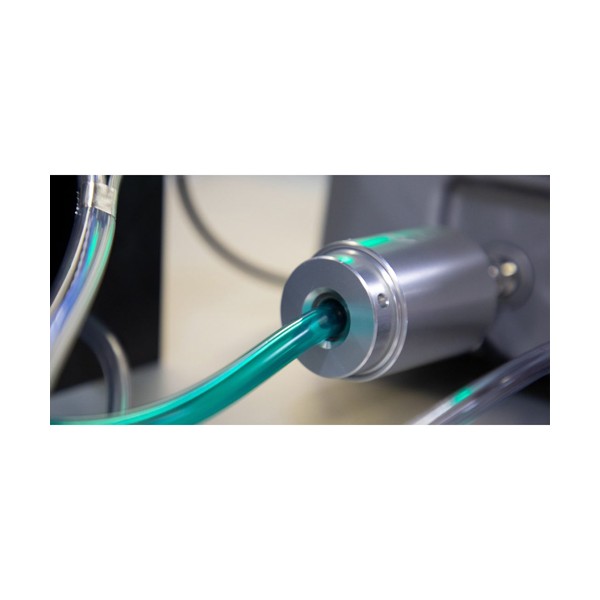

Zaxis (옵션) 퀵 커넥트 공압 씰러

Name: Zaxis (옵션) 퀵 커넥트 공압 씰러
Brand: ZAXIS
SKU: 1598838781

튜브 끝을 물리는 것만으로
공압 연결하는 퀵 커넥트 실러

Zaxis 퀵 커넥트 뉴매틱 실러

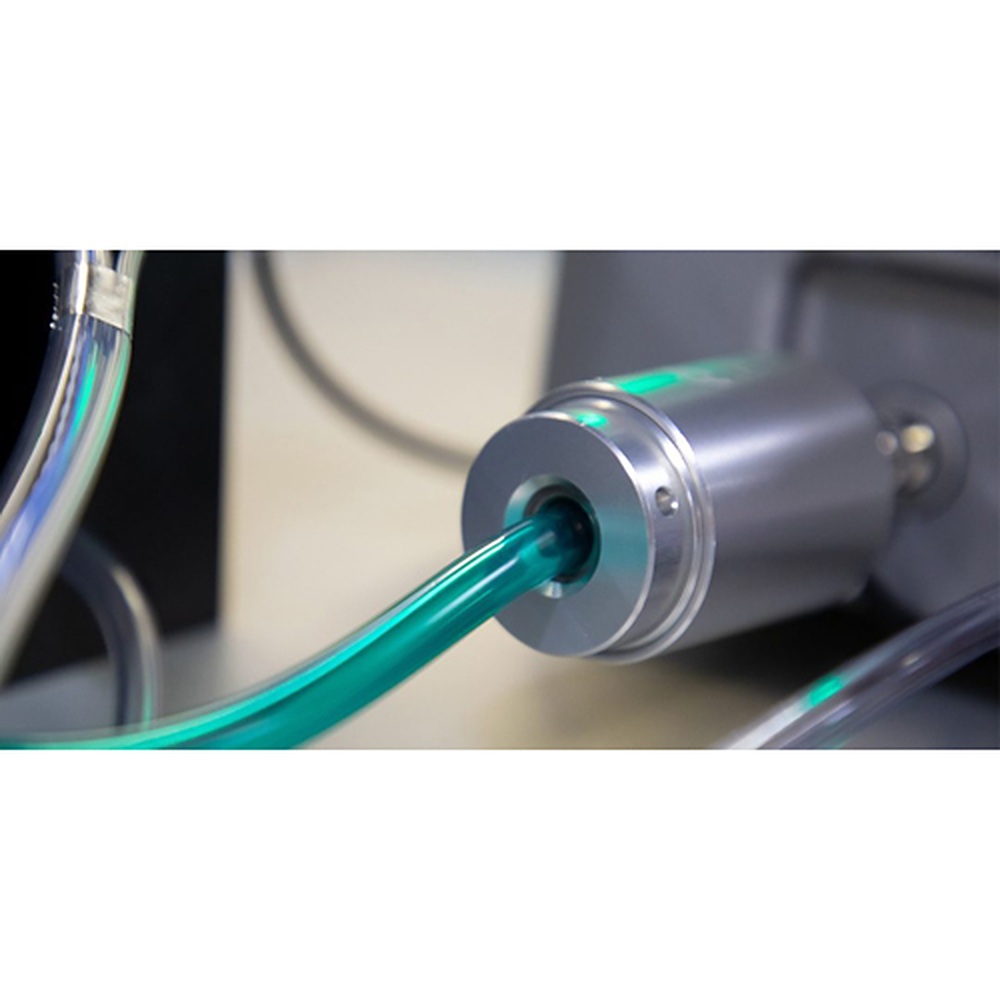

Zaxis 퀵 커넥트 뉴매틱 실러(Quick Connect Pneumatic Sealer)는 매끈한 튜브와 나사산이 있는 외부 튜브의 끝을 물려 즉시 밀봉하는 리크 테스트용 연결 부품입니다. 카테터 같은 의료용 튜브를 공압 리크 테스터에 연결하는 작업이 단순해집니다.

튜브 끝을 물리는 동작만으로 공압 연결이 끝나므로 나사를 돌려 조이는 시간이 필요 없고, 튜브 크기에 맞춰 주문하므로 시험 대상이 바뀌어도 같은 방식으로 연결합니다. 이 연결 부품은 (주)테솔이 국내에 공식 공급합니다.

튜브 끝을 물리면 연결 완료

매끈한 튜브와 나사 튜브 모두 적용

선택 옵션으로 주문

튜브 크기에 맞춘 고정 지그

핵심 특징	현장에서 달라지는 점
즉시 연결	튜브 끝을 물리면 공압 연결이 끝나므로 시험 대상을 갈아 끼우는 사이클 타임이 줄어듭니다.
나사 유무 무관	매끈한 튜브와 나사가 있는 튜브를 같은 부품 계열로 받아 연결 방식을 따로 구분할 필요가 없습니다.
여러 크기 대응	튜브 크기에 맞춰 주문하므로 시험 대상이 바뀌어도 규격 불일치로 인한 누설 오판을 줄입니다.
의료용 소재 옵션	네오프렌 씰과 양극처리 알루미늄 구조를 선택해 의료 제품 시험 환경에 대응합니다.
톰스톤 지그	크기에 맞춘 Zaxis 톰스톤(tombstone) 지그가 튜브를 잡아 연결부의 흔들림을 막습니다.

실러는 튜브 끝에 직접 물려 밀봉하고, 피팅은 테스터 포트와 시험 대상 연결부 사이를 잇습니다. 시험 대상이 튜브 한 가닥이라면 실러가, 루어나 컴프레션 같은 규격 연결부가 있다면 피팅이 알맞습니다.

튜브 외경이 달라지면 실러와 지그도 그 크기에 맞춰 선택합니다. 톰스톤 지그가 튜브를 잡아 주면 시험 압력이 걸려도 접합부가 밀리지 않으므로, 튜브 크기와 수량을 정리해 견적을 요청하세요.

항목	사양
품명	퀵 커넥트 뉴매틱 실러 (Quick Connect Pneumatic Sealer)
기능	여러 크기의 매끈하거나 나사가 있는 외부 튜브를 즉시 공압 연결
연결 방식	튜브 끝을 물려 즉시 밀봉
소재 옵션	의료용 소재 옵션
의료용 옵션 구성	네오프렌 씰 · 양극처리 알루미늄
고정 지그	크기에 맞춘 Zaxis 톰스톤(tombstone) 지그
주문	튜브 크기와 수량을 지정해 견적

이럴 때 (시험 대상 조건)	권장 부품	선택 이유
튜브 끝에 바로 물려야 할 때	퀵 커넥트 뉴매틱 실러	연결 대상이 외부 튜브 끝이므로 즉시 물림으로 연결하는 실러가 알맞습니다.
테스터 포트와 시험 대상 연결부를 이을 때	Zaxis 리크 테스터 피팅	루어, 컴프레션, Staubli T 중 연결부 규격에 맞춰 선택합니다.
튜브 크기가 정해지지 않았을 때	실러 + 크기 상담	튜브 크기에 맞춰 실러와 지그를 함께 구성합니다.

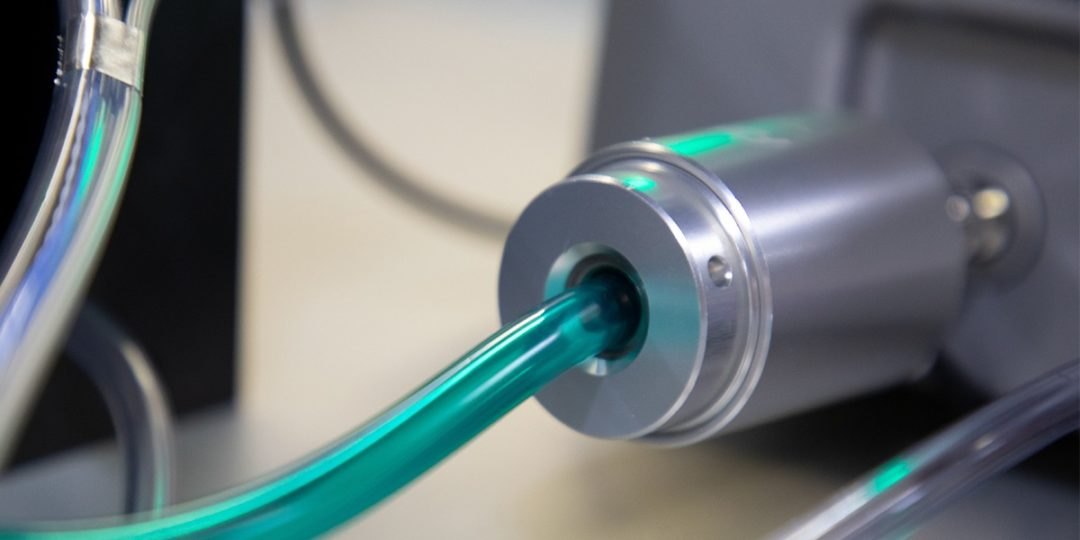

튜브에 연결된 퀵 커넥트 공압 씰러 부분

퀵 커넥트 실러는 어떤 튜브에 연결할 수 있습니까?
카테터처럼 매끈한 튜브와 나사가 있는 외부 튜브 모두 적용할 수 있습니다. 튜브 외경을 알려 주시면 맞는 크기로 구성합니다.
톰스톤 지그는 어떻게 튜브를 고정합니까?
크기에 맞춘 Zaxis 톰스톤(tombstone) 지그가 튜브를 잡습니다. 시험 압력이 걸려도 접합부가 움직이지 않도록 튜브 크기와 함께 주문하세요.
퀵 커넥트 실러는 Zaxis 피팅과 무엇이 다릅니까?
실러는 튜브 끝을 물려 밀봉하고, 피팅은 테스터 포트와 시험 대상을 잇습니다. 시험 대상 연결부가 루어나 컴프레션 규격이라면 피팅을 선택하세요.
의료용 소재를 선택할 수 있습니까?
네, 의료용 소재 옵션이 있습니다. 이 옵션은 네오프렌 씰과 양극처리 알루미늄 구조로 구성됩니다.
