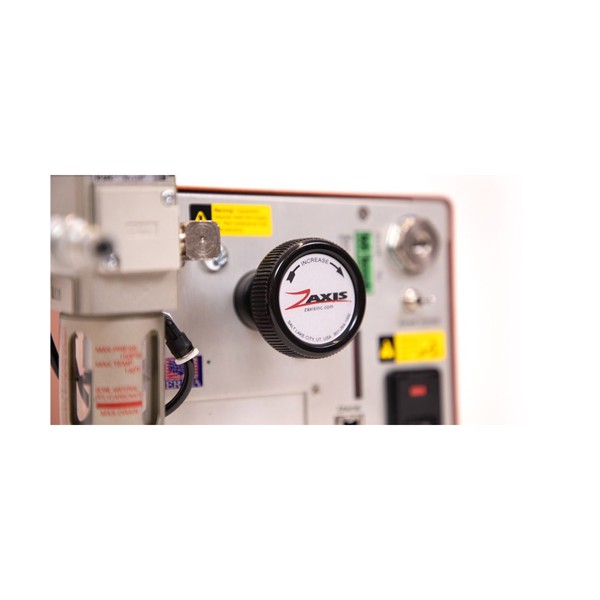

Zaxis Regulators (옵션) 압력 조절기

MODEL: Regulators
브랜드: ZAXIS
제품 자료: 2020 리크 테스터 카탈로그

제품문의 구매하기

공장 공기압을 시험 압력으로
낮춰 주는 압력 조절기

Zaxis 리크 테스터 조절기

견적 받기

Zaxis 국내 정식 공급 파트너

Zaxis 리크 테스터 조절기(Pressure Regulator)는 공장 공기압을 시험 압력으로 낮추는 옵션입니다. 수동·두 번째 수동·전자·진공·전자식 고블리드 유형과 200–1000 psi 범위의 Z-Reg 전자 조절기 가운데 시험 방식에 맞춰 선택합니다.

Z-Reg는 ±0.2 % FS 정확도와 20 L/min 최대 유량에 30 cc 저장 용기를 내장하고, 여러 조절기를 조합하면 한 장치에서 서로 다른 시험 압력을 다룰 수 있습니다. 이 조절기는 (주)테솔이 국내에 공식 공급합니다.

200–1000 psi

Z-Reg 전자 조절기 압력 범위

±0.2 % FS

Z-Reg 정확도 · 반복성

20 L/min

Z-Reg 최대 유량

30 cc

내장 저장 용기 용량

특징

유형별로 나뉘는
시험 압력 설정

핵심 특징	현장에서 달라지는 점
수동 · 두 번째 수동	수동은 안정된 압력 하나를, 두 번째 수동은 압력 두 가지를 설정해 단순한 시험 라인을 구성합니다.
전자 조절기	버튼 한 번으로 보정하고 설정을 여러 개 저장하므로 제품 변경 때 압력 재설정 시간이 줄어듭니다.
진공 조절기	진공 감쇠 시험에 필요한 유형으로, 진공 조건의 누설 시험을 구성할 때 사용합니다.
전자식 고블리드	전자 유형의 high-bleed 방식으로, 시험 조건에 따라 선택합니다.
Z-Reg 단독 구성	200–1000 psi 전자 조절기를 단독 장치나 대형 기계에 통합해 사용합니다.
전자 제어 입력	0–10 VDC 또는 4–20 mA 신호로 제어하므로 PLC에서 압력 설정을 지정할 수 있습니다.

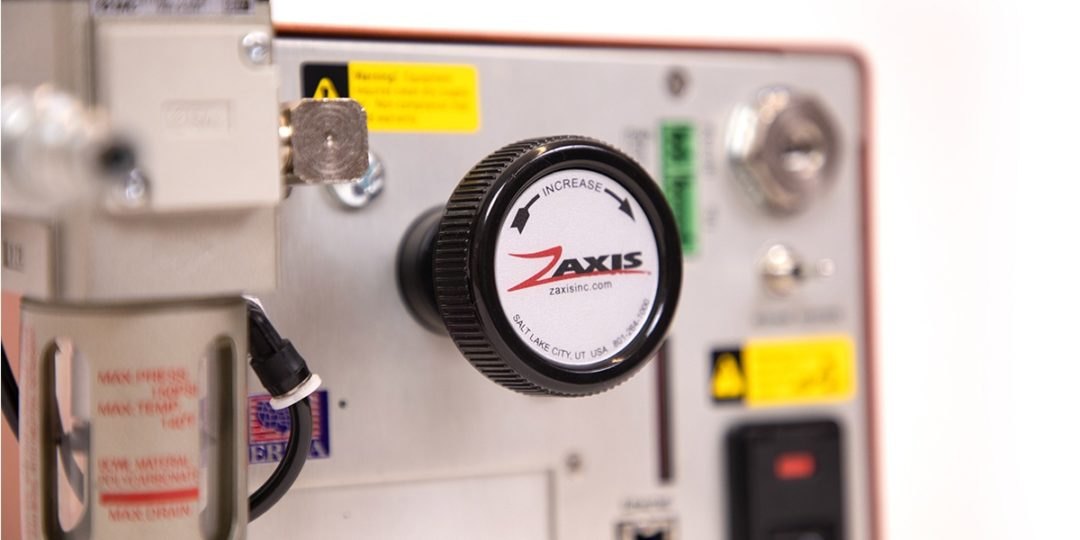

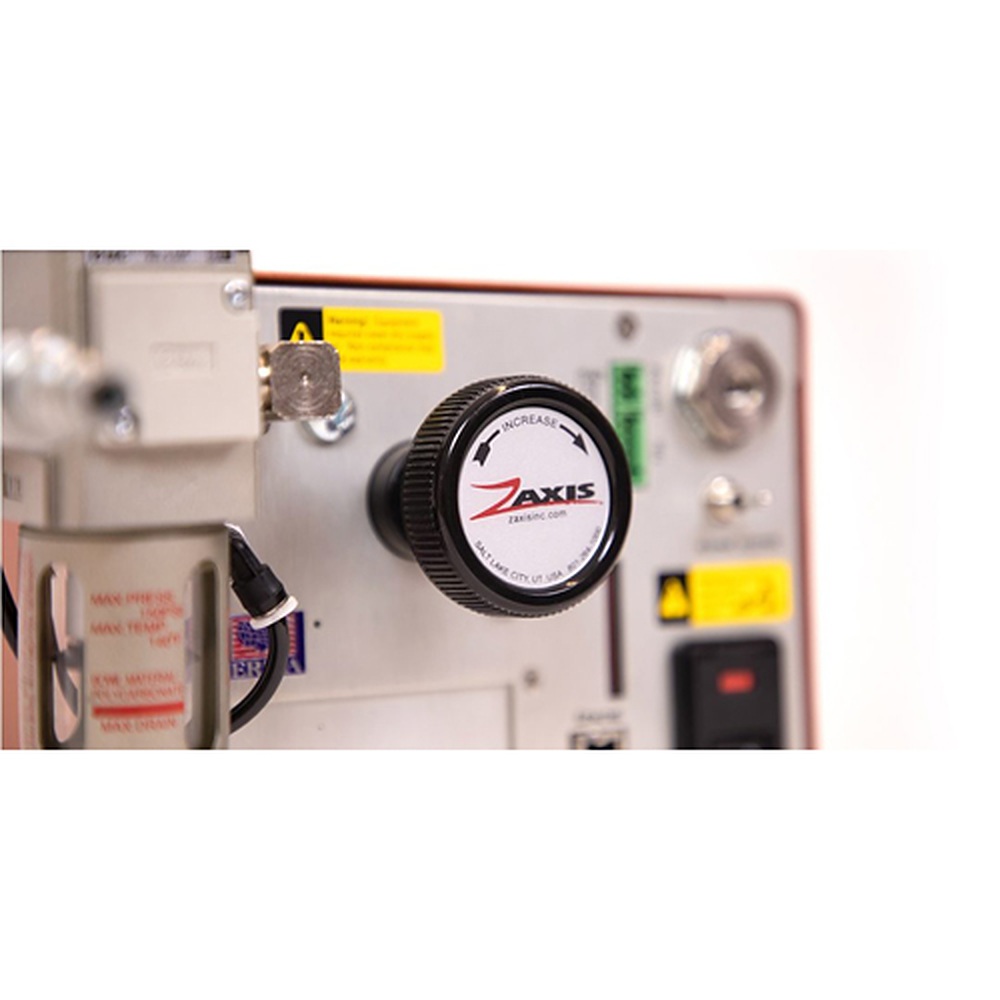

본체 패널에 장착된 압력 조절기 다이얼

유형 선택

시험 압력 수에
맞춘 조절기 선택

유형은 시험 압력의 수와 저장할 설정의 수로 정합니다. 압력이 하나면 수동, 둘이면 두 번째 수동, 제품별 설정을 저장하고 보정까지 버튼으로 끝내려면 전자 유형이 알맞습니다.

진공 감쇠 시험은 진공 유형이 필요합니다. 조절기를 조합하면 한 장치에서 여러 시험 압력을 사용하므로, 다압력 라인에서는 필요한 압력 수를 먼저 정리하세요.

단독으로도 구성하는 Z-Reg

Z-Reg는 1/8 in NPT 포트, 알루미늄 6061 본체, 40 µm 필터를 갖춘 전자 조절기로, 최소 용적 없이 사용하며 2인치 디스플레이를 선택할 수 있습니다. 버튼으로 수동 제어하거나 전압·전류 신호로 디지털 제어하고, 단독 장치로 사용하거나 더 큰 기계에 통합합니다.

사양

조절기 유형과
Z-Reg 사양

항목	사양
수동	하나의 안정된 압력
두 번째 수동	두 가지 압력
전자	버튼 한 번으로 보정 · 여러 설정 저장
진공	진공 감쇠 시험에 필요
전자식 고블리드	전자 유형의 high-bleed 방식

Z-Reg 전자 조절기 사양

항목	사양
압력 범위	200 psi – 1000 psi (34.7 bar)
정확도 · 반복성	±0.2 % FS · ±0.2 % FS
최대 유량	20 L/min
포트	1/8 in NPT
본체 소재	알루미늄 6061
필터	40 µm
명령 입력	0–10 VDC 또는 4–20 mA
모니터 출력	0–5 VDC
전원	24 ±4 VDC @ 5 W
크기	126 × 64 × 68 mm
작동 온도	0 – 70 °C
내장 저장 용기	30 cc (최소 용적 불필요)
디스플레이	선택 2인치 디스플레이

활용 분야

압력 설정이
필요한 시험

전자 조절기 시험 — 여러 시험 압력을 설정으로 저장해 제품 변경에 대응합니다.
진공 감쇠 시험 — 진공 유형 조절기로 진공 조건의 누설을 시험합니다.
다압력 시험 — 조절기를 조합해 한 장치에서 여러 압력을 시험합니다.

선택 가이드

압력 조건별
권장 조절기

이럴 때 (시험 조건)	권장 유형	선택 이유
시험 압력이 하나일 때	수동	하나의 안정된 압력을 설정합니다.
시험 압력이 두 가지일 때	두 번째 수동	두 가지 압력을 설정합니다.
설정을 저장하고 버튼으로 보정할 때	전자	여러 설정을 저장하고 버튼 한 번으로 보정합니다.
진공 감쇠 시험을 할 때	진공	진공 감쇠 시험에 필요한 유형입니다.
200–1000 psi를 PLC로 제어할 때	Z-Reg	0–10 VDC 또는 4–20 mA 입력으로 제어합니다.

구성·옵션

유형 구성과
주문 정보

구분	내용	비고
유형	수동 · 두 번째 수동 · 전자 · 진공 · 전자식 고블리드	시험 방식에 맞춰 선택
단독	Z-Reg 전자 조절기 (200–1000 psi)	단독 구성 가능
옵션	2인치 디스플레이	Z-Reg 선택
주문	유형과 시험 압력 범위	지정 후 견적

조절기와 함께 보는
리크 테스터

진공 감쇠 시험에는 어떤 조절기가 필요합니까?
진공 유형 조절기가 필요합니다. 시험 압력 범위를 함께 알려 주세요.
Z-Reg를 단독으로 사용할 수 있습니까?
네, 200–1000 psi 전자 조절기로 단독 구성할 수 있습니다. 대형 기계에 통합하는 용도로도 사용할 수 있습니다.
Zaxis 조절기 유형은 어떻게 정합니까?
시험 압력의 수와 저장할 설정의 수로 정합니다. 압력이 하나면 수동, 둘이면 두 번째 수동, 설정 저장이 필요하면 전자를 선택하세요.
Z-Reg로 자동화 설비에서 압력 설정을 제어할 수 있습니까?
네, Z-Reg는 0–10 VDC 또는 4–20 mA 입력으로 제어합니다. 모니터 출력은 0–5 VDC입니다.
Z-Reg에 필요한 전원은 얼마입니까?
24 ±4 VDC에 5 W입니다. 제어반에서 해당 전원을 확보했는지 먼저 확인하세요.
