Zaxis (옵션)리크 테스터 밸브

Name: Zaxis (옵션)리크 테스터 밸브
Brand: ZAXIS
SKU: 1598603181

시험 압력과 유량에 맞춰
고르는 리크 테스터 밸브

Zaxis 리크 테스터 밸브 Type 1H–4

Zaxis 리크 테스터 밸브(Test Valves)는 내부 시험 용적이 1 cc 미만인 열 절연 무균 밸브(매니폴드)입니다. Type 1H·1L·1X·2·2B·3·4와 High Flow A·F 가운데 시험 압력과 필요한 유량에 맞춰 선택합니다.

공기로 구동하는 Type 2와 3은 구동 열이 시험 회로로 전달되지 않도록 설계되어 감도와 열 안정성을 유지하며, 소비전력도 1 W 미만입니다. 이 시험 밸브는 (주)테솔이 국내에 공식 공급합니다.

매니폴드 내부 시험 용적

Type 4의 최대 압력

밸브와 매니폴드 처리

열 절연 저전력 구조

핵심 특징	현장에서 달라지는 점
열 절연 구조	Type 2와 3은 파일럿 공기로 구동해 열 전달을 줄이므로 열로 인한 시험 감도 저하를 막습니다.
무균 처리	밸브와 매니폴드를 무균 처리해 의료 제품 시험 환경에 적합합니다.
1 cc 미만 용적	매니폴드 안 시험 용적이 작아 작은 누설도 압력 변화로 빠르게 나타납니다.
1 W 미만 소비전력	발열이 적어 시험 회로의 온도 변동을 줄입니다.
25–1000 psi 범위	Type 1H의 25 psi부터 Type 4의 1000 psi까지 시험 압력에 맞춰 선택합니다.
High Flow 옵션	High Flow A(30 psi)와 F(60 psi)로 낮은 압력에서 큰 유량이 필요한 시험에 대응합니다.

시험 압력, 시험 용량, 원하는 유량을 정하면 유형이 좁혀집니다. 25 psi 이하는 Type 1H, 107 psi 이하는 1X부터 검토하며, 1 계열 유형은 전 모델에 호환됩니다.

300 psi가 필요하면 Type 2, 750 psi는 Type 3, 1000 psi는 Type 4를 검토하고, 큰 유량의 공기 구동 시험에는 Type 2B가 적합합니다. 유량 수치는 모두 10 psi 기준입니다.

밸브에서 발생한 열이 시험 회로로 전달되면 공기가 팽창해 압력이 흔들리고, 실제 누설과 구분하기 어려워집니다. 파일럿 공기 구동은 이 열 전달을 줄이는 방식이므로, 감도가 중요한 작은 부품 시험에는 Type 2나 3을 우선 검토하세요.

항목	Type 1H	Type 1L	Type 1X	Type 2	Type 2B	Type 3	Type 4
최대 압력	25 psi	50 psi	107 psi	300 psi	130 psi	750 psi	1000 psi
유량 (10 psi 기준)	7.4 SLPM	4.6 SLPM	2.8 SLPM	25 SLPM	55 SLPM	4 SLPM	13.4 SLPM
호환 테스터	전 모델	전 모델	전 모델	iKit · Isaac HD · 7i	iKit · Isaac HD · 7i	iKit · Isaac HD · 7i	Isaac HD · 7i
구동 방식	해당 없음	해당 없음	해당 없음	공기 구동	해당 없음	공기 구동	해당 없음

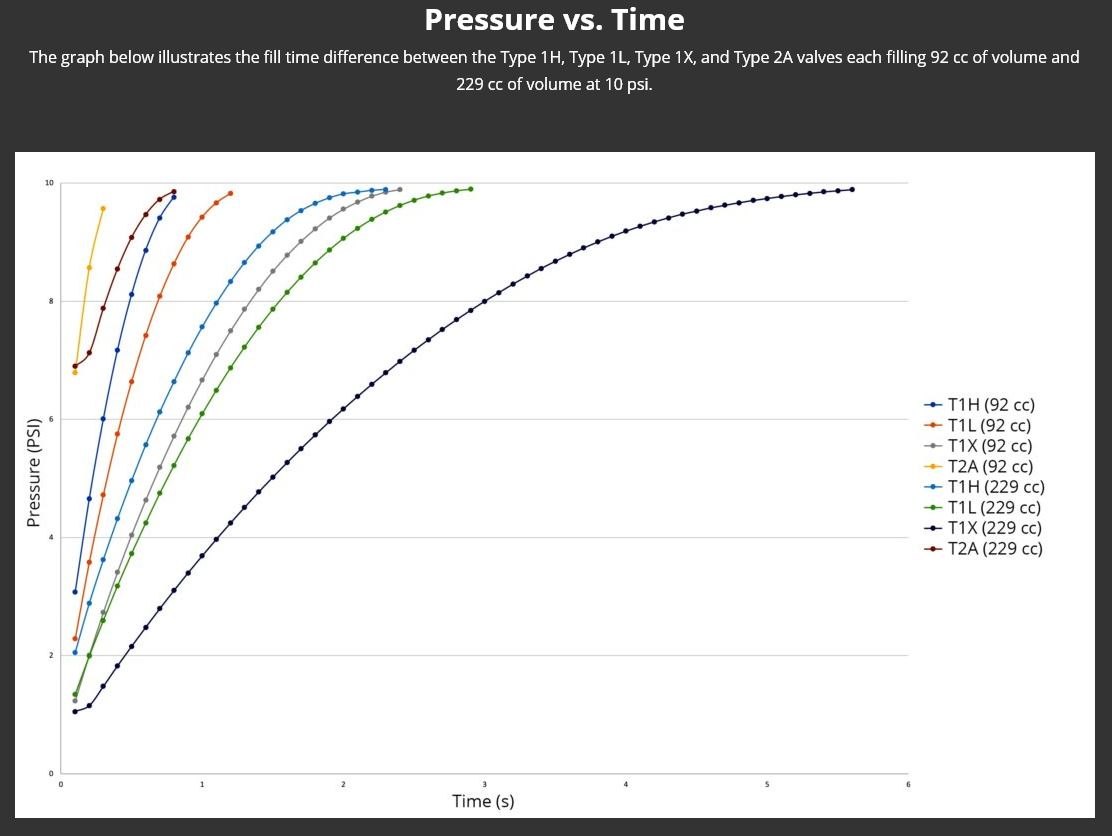

밸브 종류별 압력 상승 시간 비교 그래프

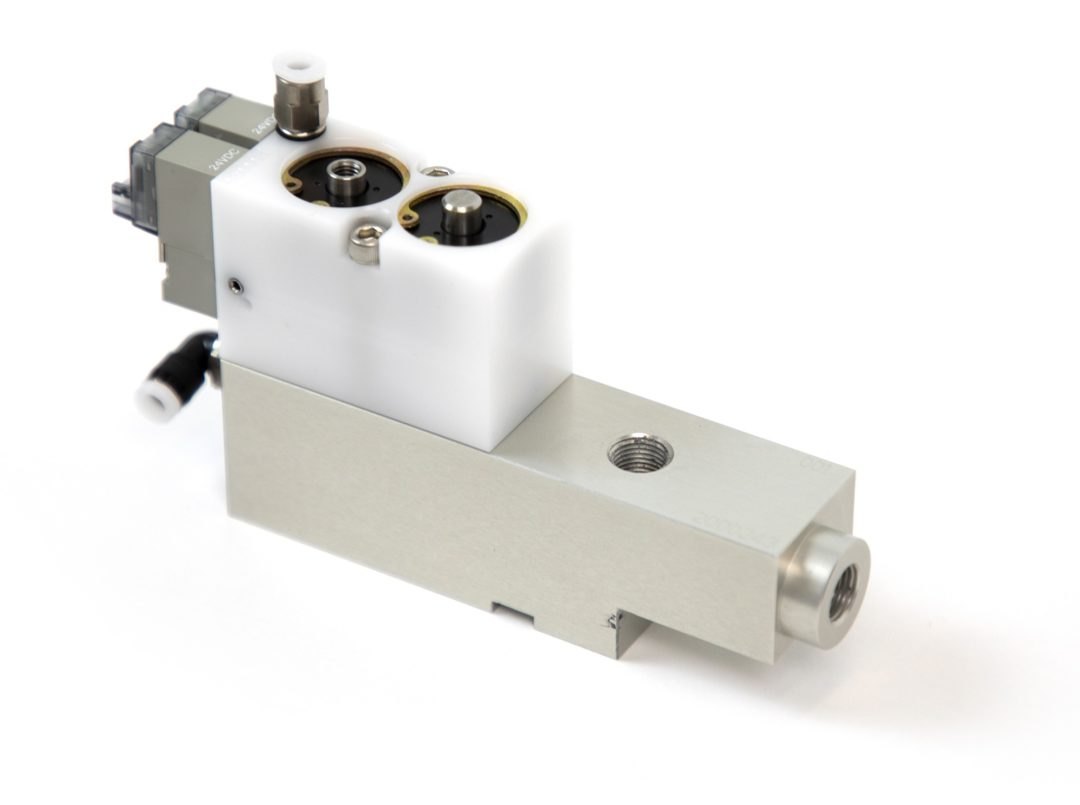

리크 테스터용 옵션 밸브 블록 외형

Zaxis 리크 테스터 밸브는 어떻게 고릅니까?
시험 압력과 필요한 유량으로 고릅니다. 높은 압력은 Type 3과 4, 큰 유량은 Type 2B나 High Flow를 검토하세요.
Type 2와 Type 3은 어떻게 다릅니까?
Type 2는 300 psi에 10 psi 기준 25 SLPM이고, Type 3은 750 psi에 4 SLPM입니다. 압력이 높을수록 유량은 작아집니다.
Zaxis 시험 밸브는 어떤 현장에서 사용합니까?
의료기기와 클린룸 리크 시험에 사용합니다. 무균 처리와 작은 시험 용적이 이 용도에 적합합니다.
Type 4는 어떤 테스터와 호환됩니까?
Isaac HD와 7i에 호환됩니다. 최대 1000 psi까지 시험합니다.
