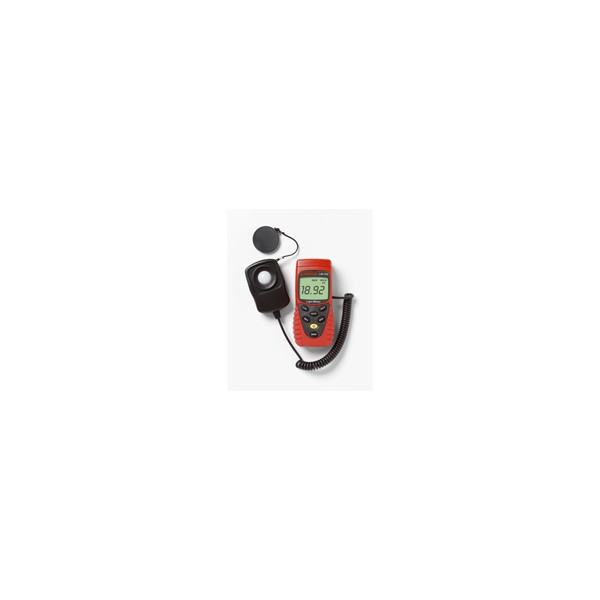

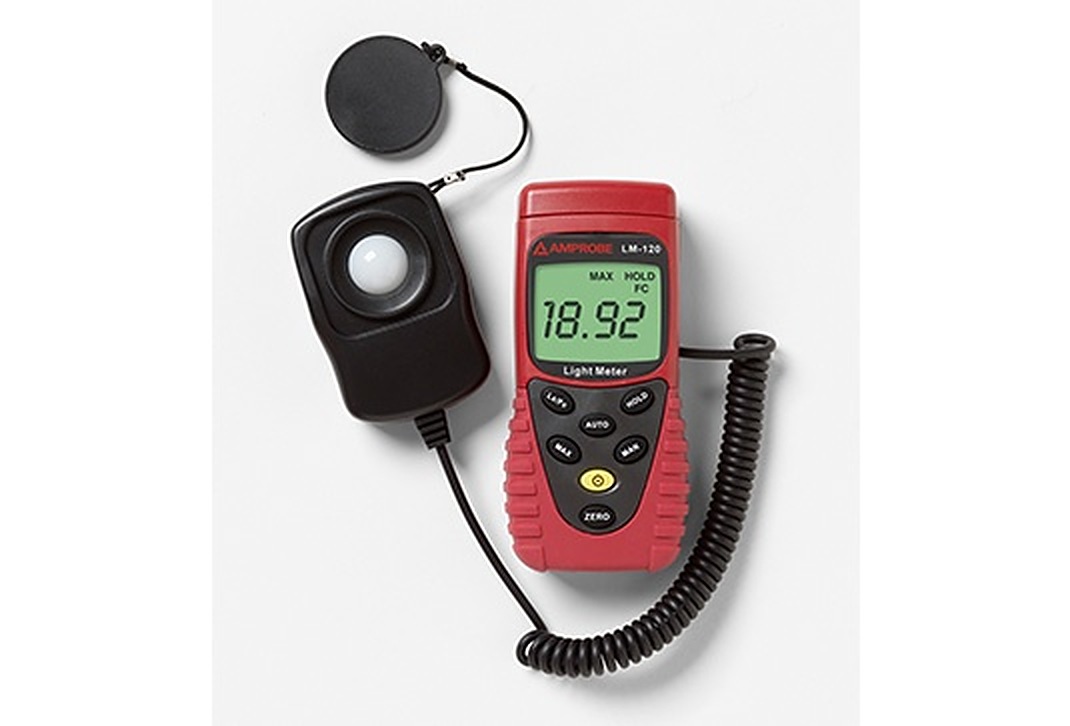

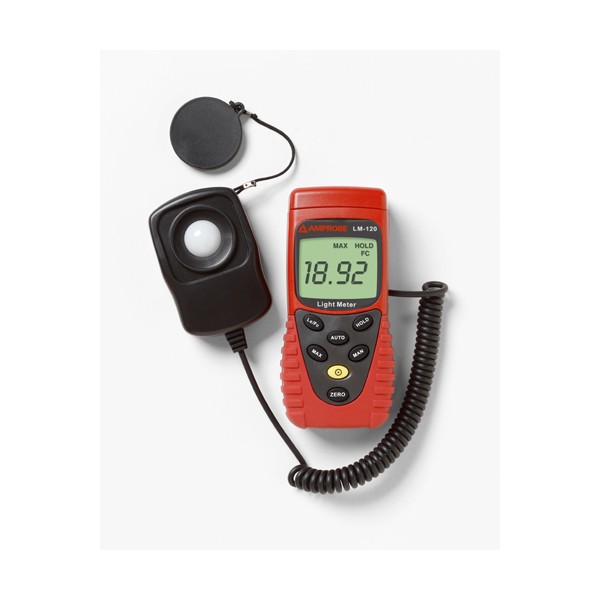

Amprobe LM-120은 lux와 풋캔들(fc)을 자동·수동 레인지로 측정하는 오토레인징 조도계(Digital Light Meter)입니다. 분리형 센서를 사용해 사무실과 작업장의 조도를 최대 200,000 lux까지 점검합니다.
정확도는 표준 백열등(2854 K) 기준 ±3 %, 그 외 가시광에서 ±6 %입니다. 영점 기능으로 측정 전 표시값을 0으로 맞추고, 최소·최대 기능으로 구간에서 가장 어두운 곳과 밝은 곳을 함께 기록합니다. 9 V 배터리로 200시간 동작하는 이 조도계는 (주)테솔이 국내에 공식 공급합니다.
특징
LM-120의 오토레인징 기능
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 자동·수동 레인지 | 자동 레인지가 값에 맞춰 범위를 정하고 필요하면 수동으로 고정할 수 있어, 밝기가 다른 여러 장소를 연달아 측정하기에 알맞습니다. |
| lux·fc 단위 전환 | 전면 패널에서 단위를 바꿔 국내 기준값(lux)과 해외 자료(fc)를 환산 없이 대조합니다. |
| 데이터 홀드 | 표시값을 고정해 센서를 옮긴 뒤에도 읽을 수 있어, 높은 위치의 조명을 측정할 때 유용합니다. |
| 최소·최대 기록 | 구간에서 가장 어두운 값과 밝은 값을 함께 기록하므로 조도 균일성을 평가하는 근거가 됩니다. |
| 영점 기능 | 측정 전 표시를 0으로 맞춰 잔류 오프셋이 낮은 조도값에 섞이지 않게 합니다. |
| 분리형 센서와 보호 캡 | 센서는 책상 면에 두고 본체는 손에 든 채 읽으므로 측정자의 그림자를 피할 수 있고, 보호 캡이 센서 면을 지킵니다. |

측정 요령
LM-120 센서 위치와 코사인 응답
조도는 센서 면에 들어오는 빛의 양이므로, 센서를 작업면과 같은 높이에 수평으로 두고 케이블 길이를 활용해 몸이 빛을 가리지 않게 하세요. 센서의 코사인 응답은 30°에서 ±2 %, 60°에서 ±6 %, 80°에서 ±25 %이며, JIS C 1609:1993 / CNS 5119 일반 A급 규격에 따릅니다.
측정 범위는 20, 200, 2000, 20000, 200000 lux의 5단계입니다. 자동 레인지가 범위를 오가며 값이 흔들리면 수동으로 범위를 고정해 측정하세요.
분리형 센서와 보호 캡 사용
실리콘 포토다이오드와 필터로 이루어진 센서는 본체에서 분리되므로 측정 위치에 따로 올려 둘 수 있습니다. 사용 후에는 보호 캡을 씌워 센서 면이 긁히거나 오염되지 않게 하세요.
교정
LM-120 센서 감도의 정기 교정
센서 감도는 사용 시간에 따라 서서히 달라지므로, 조명 기준 점검 결과를 기록으로 남기는 현장이라면 정기 교정이 필요합니다. (주)테솔은 KOLAS 인정 범위 안에서 LM-120의 교정 방법을 안내해 드립니다.
사양
LM-120 오토레인징 조도계 상세 사양
| 항목 | 사양 |
|---|---|
| 측정 범위 | 20 · 200 · 2000 · 20000 · 200000 lux / 20 · 200 · 2000 · 20000 fc |
| 레인지 방식 | 자동 + 수동 |
| 정확도 | ±3 % (표준 백열등 2854 K 기준), 그 외 가시광 ±6 % |
| 분해능 | 0.01 fc/lux |
| 코사인 응답 | 30° ±2 %, 60° ±6 %, 80° ±25 %, JIS C 1609:1993 / CNS 5119 일반 A급 |
| 센서 | 실리콘 포토다이오드 + 필터, 분리형 |
| 표시 | 3½자리 LCD (최대 1999), 초당 2.5회 갱신 |
| 기능 | 데이터 홀드, 최소/최대, 영점, 약 6분 자동 꺼짐 |
| 단위 | lux · fc (전면 패널에서 전환) |
| 전원 | 9 V 배터리, 200시간 |
| 외형 치수 / 무게 | 본체 130 × 63 × 38 mm, 센서 80 × 55 × 29 mm / 220 g |
활용 분야
LM-120으로 확인하는 조명 점검 현장
- 사무실·작업장 조도 점검 — 작업면 조도가 기준에 맞는지 측정합니다.
- 건물 내부 조명 수준 확인 — 구역별 조도를 비교하고 어두운 곳을 찾습니다.
- 조명 기구 출력 조정 판단 — 출력을 줄일지 늘릴지 측정값으로 판단합니다.
- 백열등·형광등 같은 가시광 조명 비교 — 광원별 밝기를 같은 방법으로 측정해 비교합니다.
선택 가이드
광원과 용도에 맞는 조도계 고르기
| 이럴 때 (현장 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 범위를 직접 골라 단순하게 측정하려면 | Amprobe LM-100 | 수동 레인지 전용이라 조작 단계가 적습니다. |
| LED 조명을 점검할 때 | Amprobe LM-200 LED | LED 주광색 스펙트럼에 맞춰 보정되어 LED 광원을 일관되게 측정합니다. |
| 기록계에 조도 값을 연결할 때 | Amprobe LM-80 | 아날로그 DC 출력 잭이 있어 기록계에 조도 값을 보낼 수 있습니다. |
| 클린룸·HVAC 실내 조명을 평가할 때 | Fluke 941 | 실내 조도 평가에 맞춘 조도계라 클린룸·HVAC 점검에 적합합니다. |
구성·옵션
LM-120 구성품
| 구분 | 내용 |
|---|---|
| 구성품 | 본체, 분리형 센서, 보호 센서 캡, 9 V 배터리, 휴대 케이스 |
| 전원 | 9 V 배터리, 약 200시간 |
관련 제품
LM-120과 함께 보는 조도계
- Amprobe LM-100 조도계
- Amprobe LM-200 LED 조도계
- Amprobe LM-80 디지털 조도계 (아날로그 출력)
LM-120은 LM-100과 무엇이 다릅니까?
LM-120은 오토레인징과 수동 레인지를 모두 지원하고 영점, 최소값 기록, 자동 꺼짐을 갖췄습니다. LM-100은 수동 레인지 전용이며 최대값 홀드만 있습니다.
LM-120으로 LED 조명도 측정할 수 있습니까?
네, 가시광 전반을 측정합니다. 다만 정확도 기준이 표준 백열등이므로, LED 광원에 맞춘 보정이 필요하면 LM-200 LED를 검토하세요.
LM-120의 정확도는 어떤 조건에서 나옵니까?
표준 백열등(2854 K) 기준 ±3 %입니다. 그 외 가시광에서는 ±6 %로 넓어지므로 측정할 때 광원 종류를 함께 기록해 두세요.
lux와 fc는 어떻게 환산합니까?
1 fc는 10.764 lux이고, 1 lux는 0.09290 fc입니다. 전면 패널에서 단위를 바꾸면 기기가 직접 환산해 표시하므로 따로 계산하지 않아도 됩니다.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
LM-120은 LM-100과 무엇이 다릅니까?
LM-120은 오토레인징과 수동 레인지를 모두 지원하고 영점, 최소값 기록, 자동 꺼짐을 갖췄습니다. LM-100은 수동 레인지 전용이며 최대값 홀드만 있습니다.
-
LM-120으로 LED 조명도 측정할 수 있습니까?
네, 가시광 전반을 측정합니다. 다만 정확도 기준이 표준 백열등이므로, LED 광원에 맞춘 보정이 필요하면 LM-200 LED를 검토하세요.
-
LM-120의 정확도는 어떤 조건에서 나옵니까?
표준 백열등(2854 K) 기준 ±3 %입니다. 그 외 가시광에서는 ±6 %로 넓어지므로 측정할 때 광원 종류를 함께 기록해 두세요.
-
lux와 fc는 어떻게 환산합니까?
1 fc는 10.764 lux이고, 1 lux는 0.09290 fc입니다. 전면 패널에서 단위를 바꾸면 기기가 직접 환산해 표시하므로 따로 계산하지 않아도 됩니다.
