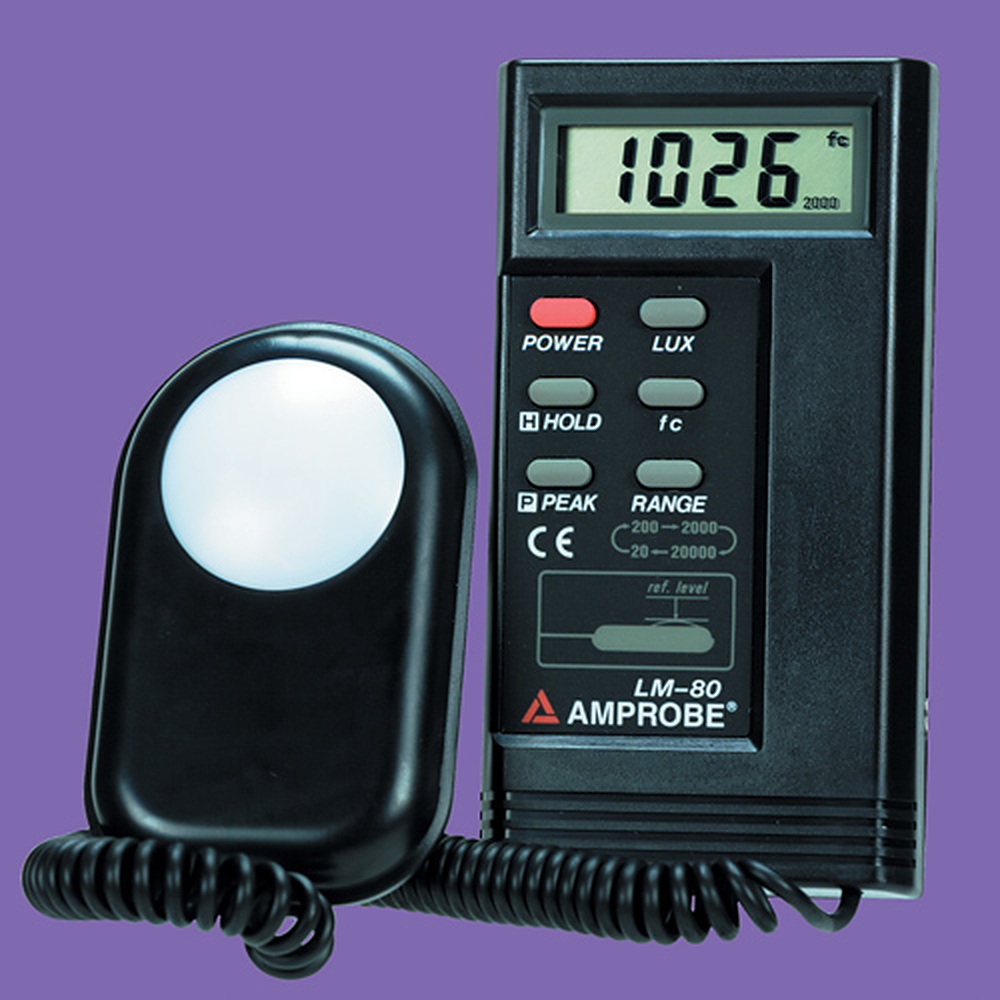

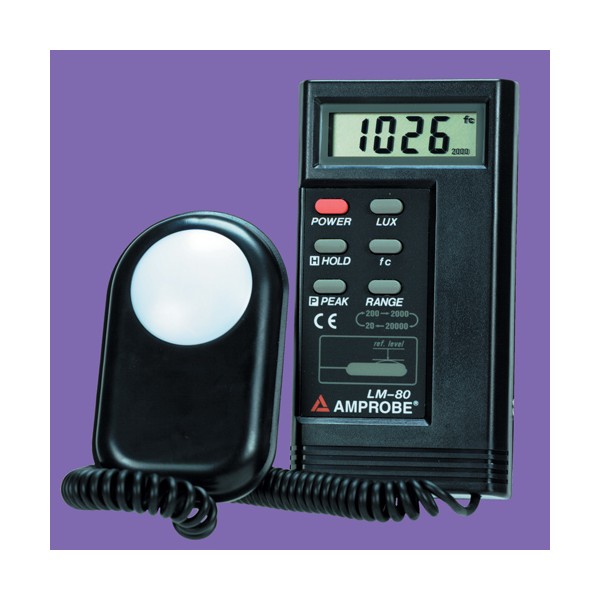

Amprobe LM-80은 3.5 mm 아날로그 DC 출력 잭으로 차트 레코더와 데이터 로거에 조도 값을 내보내는 디지털 조도계(Digital Light Meter)입니다. lux와 풋캔들(fc)을 0.01–20,000 범위에서 측정해 조명 환경의 시간 변화를 기록합니다.
디지털 1 digit당 1 mV DC를 출력하므로 기록계 입력 범위만 맞추면 조도 추세가 그대로 기록되며, 측정 속도는 초당 약 2회입니다. 9 V 배터리로 200시간 동작하는 이 조도계는 (주)테솔이 국내에 공식 공급합니다.
특징
LM-80의 기록 출력 기능
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 3.5 mm 아날로그 출력 | 디지털 1 digit당 1 mV DC를 출력하므로 차트 레코더와 데이터 로거에 조도 추세를 연속으로 남길 수 있습니다. |
| 데이터 홀드 | 표시값을 고정하므로 센서를 옮긴 뒤에도 값을 놓치지 않습니다. |
| 피크 홀드 | 측정 중 가장 높은 값을 화면에 유지해 점등 순간의 최대 조도를 확인할 수 있습니다. |
| 코사인 보정과 CIE 감도 | 입사각 보정과 CIE 광도 곡선에 맞춘 감도로 측정 각도에 따른 편차를 줄입니다. |
| LED 광원 측정 | 가시 범위 LED 광원의 광 출력도 같은 장비로 측정합니다. |
| 초당 약 2회 갱신 | 조명 점멸이나 조도 변화가 표시값에 빠르게 반영됩니다. |

기록 연결
아날로그 출력으로 조도 추세 기록
출력 잭은 3.5 mm 3극 동축 형식이며, 디지털 1 digit당 1 mV DC가 출력됩니다. 기록계의 입력 감도와 조도 범위를 맞추면 조명 점멸 주기나, 일조 변화에 따라 인공조명이 보상 동작하는 모습을 시간축 그래프로 기록할 수 있습니다.
정확도는 읽음값 ±3 %에 전체 범위 ±0.5 %를 더한 값이며, 10,000 lux/fc를 넘으면 읽음값 ±4 %에 ±10 digits입니다. 반복성은 ±2 %이고, 모두 표준 백열등(2856 K) 기준으로 측정한 값입니다.
1 mV 출력 단자와 센서 케이블
센서는 약 150 cm 케이블로 본체와 연결되므로, 센서는 조명 아래 측정 위치에 두고 본체는 기록계 옆에 배치하세요. 센서 크기가 100 × 60 × 27 mm이므로 설치 높이를 정할 때 센서 두께를 고려하세요.
교정
LM-80 기록 데이터의 신뢰성 관리
아날로그 출력으로 장시간 기록한 조도 데이터는 조명 환경 평가의 근거가 되므로, 센서와 표시부의 지시값을 정기적으로 확인하세요. 교정 문의는 (주)테솔이 KOLAS 인정 범위를 기준으로 안내해 드립니다.
사양
LM-80 아날로그 출력 조도계 상세 사양
| 항목 | 사양 |
|---|---|
| 측정 범위 | 20 · 200 · 2,000 · 20,000 lux/fc (0.01–20,000) |
| 정확도 | ±3 % 읽음값 ±0.5 % F.S. (10,000 lux/fc 초과 시 ±4 % 읽음값 ±10 digits), 표준 백열등 2856 K 기준 |
| 반복성 | ±2 % |
| 과범위 표시 | 최상위 자리에 1 표시 |
| 측정 속도 | 약 2.0회/초 |
| 표시 | 3½자리 LCD |
| 센서 | 실리콘 포토다이오드 + 필터, 코사인 보정, CIE 광도 곡선 감도, 케이블 약 150 cm, 100 × 60 × 27 mm |
| 아날로그 출력 | 3.5 mm 잭, 디지털 1 digit당 1 mV DC |
| 기능 | 데이터 홀드, 피크 홀드 |
| 단위 | lux · fc 선택 |
| 전원 | 9 V 배터리 (NEDA 1604 · JIS 006P · IEC 6F22), 200시간 |
| 작동 조건 | 0–40 °C, 0–80 % RH |
| 보관 조건 | -10–60 °C, 0–70 % RH |
| 본체 치수 / 무게 | 135 × 72 × 33 mm / 250 g |
| 기본 구성 | 본체, 휴대 케이스, 9 V 배터리, 사용 설명서 |
활용 분야
LM-80으로 조도를 기록하는 현장
- 차트 레코더 조명 환경 기록 — 아날로그 출력을 기록지에 연속으로 남깁니다.
- 데이터 로거 연동 조도 변화 기록 — 일정 간격으로 조도를 저장해 추세를 분석합니다.
- LED 광원 광 출력 점검 — 가시 범위 LED 광원의 광 출력을 측정합니다.
- 조명 기준 대조 — lux와 fc 단위로 조명 기준과 측정값을 대조합니다.
선택 가이드
기록 방식에 맞는 조도계 비교
| 이럴 때 (현장 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 기록계·로거에 조도 값을 연결할 때 | Amprobe LM-80 | 아날로그 DC 출력 잭으로 기록계와 로거에 조도 값을 연속으로 보냅니다. |
| LED 조명을 간단히 점검할 때 | Amprobe LM-200 LED | LED 주광색 보정과 최대값 기록을 갖춰 LED 조명 점검에 맞습니다. |
| 자동·수동 레인지와 영점이 필요할 때 | Amprobe LM-120 | 오토레인징과 영점, 최소·최대 기능으로 범위를 고르지 않고 측정합니다. |
| 수동 레인지로 단순하게 측정할 때 | Amprobe LM-100 | 수동 레인지 기본형이라 조작이 단순합니다. |
구성·옵션
LM-80 기본 구성
| 구분 | 내용 |
|---|---|
| 구성품 | 본체, 휴대 케이스, 9 V 배터리, 사용 설명서 |
| 전원 | 9 V 배터리, 약 200시간 |
관련 제품
LM-80과 함께 검토할 조도계
- Amprobe LM-120 오토레인징 조도계
- Amprobe LM-100 조도계
- Amprobe LM-200 LED 조도계
LM-80의 아날로그 출력은 어떻게 연결합니까?
출력 잭을 차트 레코더나 데이터 로거의 전압 입력에 연결하세요. 디지털 1 digit당 1 mV DC가 출력되므로 기록계의 입력 감도에 맞춰 환산합니다.
LM-80은 어떤 전원을 사용합니까?
9 V 배터리 하나로 약 200시간 동작합니다. 장시간 기록을 시작하기 전에 배터리 상태를 확인하세요.
정확도는 어떤 기준으로 정해집니까?
읽음값 3 %에 전체 범위 0.5 %를 더한 값이며, 10,000 lux/fc를 넘으면 읽음값 4 %에 10 digits입니다. 표준 백열등(2856 K) 기준이므로 그 조건도 기록에 함께 적어 두세요.
LM-80으로 LED 조명도 측정할 수 있습니까?
네, 가시 범위 LED 광원의 광 출력을 측정합니다. 다만 정확도 기준이 표준 백열등이므로 LED 전용 보정이 필요하면 LM-200 LED를 검토하세요.

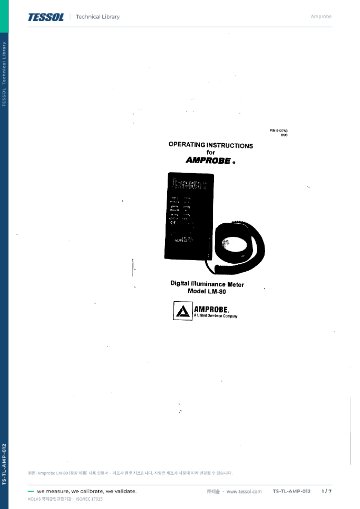

제품 자료
FAQ 자주묻는 질문
-
LM-80의 아날로그 출력은 어떻게 연결합니까?
출력 잭을 차트 레코더나 데이터 로거의 전압 입력에 연결하세요. 디지털 1 digit당 1 mV DC가 출력되므로 기록계의 입력 감도에 맞춰 환산합니다.
-
LM-80은 어떤 전원을 사용합니까?
9 V 배터리 하나로 약 200시간 동작합니다. 장시간 기록을 시작하기 전에 배터리 상태를 확인하세요.
-
정확도는 어떤 기준으로 정해집니까?
읽음값 3 %에 전체 범위 0.5 %를 더한 값이며, 10,000 lux/fc를 넘으면 읽음값 4 %에 10 digits입니다. 표준 백열등(2856 K) 기준이므로 그 조건도 기록에 함께 적어 두세요.
-
LM-80으로 LED 조명도 측정할 수 있습니까?
네, 가시 범위 LED 광원의 광 출력을 측정합니다. 다만 정확도 기준이 표준 백열등이므로 LED 전용 보정이 필요하면 LM-200 LED를 검토하세요.
