소형 부하 전류도 확인하는
10 A 포켓 멀티미터

Fluke 106 포켓 디지털 멀티미터

견적 받기

Fluke 국내 공식 대리점

Fluke 106은 6000 카운트 LCD에 AC·DC 전압, 10 A 전류, 저항, 커패시턴스 측정을 갖춘 포켓 디지털 멀티미터(DMM)입니다. CAT III 600 V 등급이어서 분전반 이하 배선과 콘센트 점검의 기본 장비로 알맞습니다.

142 × 69 × 28 mm, 200 g 본체의 전류 입력에는 11 A 1000 V 속단형 퓨즈가 들어가 과전류 사고가 나도 계측기 내부가 손상될 가능성이 낮습니다. AAA 건전지 2개로 200시간 이상 동작해 현장에서 배터리를 갈아 끼우는 일이 줄어듭니다. (주)테솔이 국내에 공식 공급합니다.

6000 카운트

LCD 표시, 초당 3회 갱신

10 A

AC·DC 전류 입력

CAT III 600 V

IEC 61010-1 안전 등급

200 g

142 × 69 × 28 mm 포켓 본체

특징

전압에서 10 A 전류까지
갖춘 Fluke 106

핵심 특징현장에서 달라지는 점
10 A 전류 입력AC·DC 모두 4.000 A와 10.00 A 두 범위로 측정하므로 소형 기기의 부하 전류를 별도 클램프 없이 확인할 수 있습니다.
커패시턴스 측정50.00 nF부터 1000 µF까지 6개 범위로 측정해 기동용 콘덴서의 용량 저하를 가려냅니다.
11 A 속단형 퓨즈전류 입력의 과전류를 퓨즈가 차단하므로 오결선 사고 뒤에도 본체 손상이 퓨즈 교체로 끝납니다.
CAT III 600 V분기 회로와 콘센트 같은 분전반 이하 구간에서 안전 등급에 맞게 사용할 수 있습니다.
다이오드 시험2.000 V 범위로 정방향 전압을 읽어 반도체 소자가 도통하는지 판단합니다.
포켓 크기200 g 본체여서 공구 가방 안쪽 주머니에도 들어갑니다.

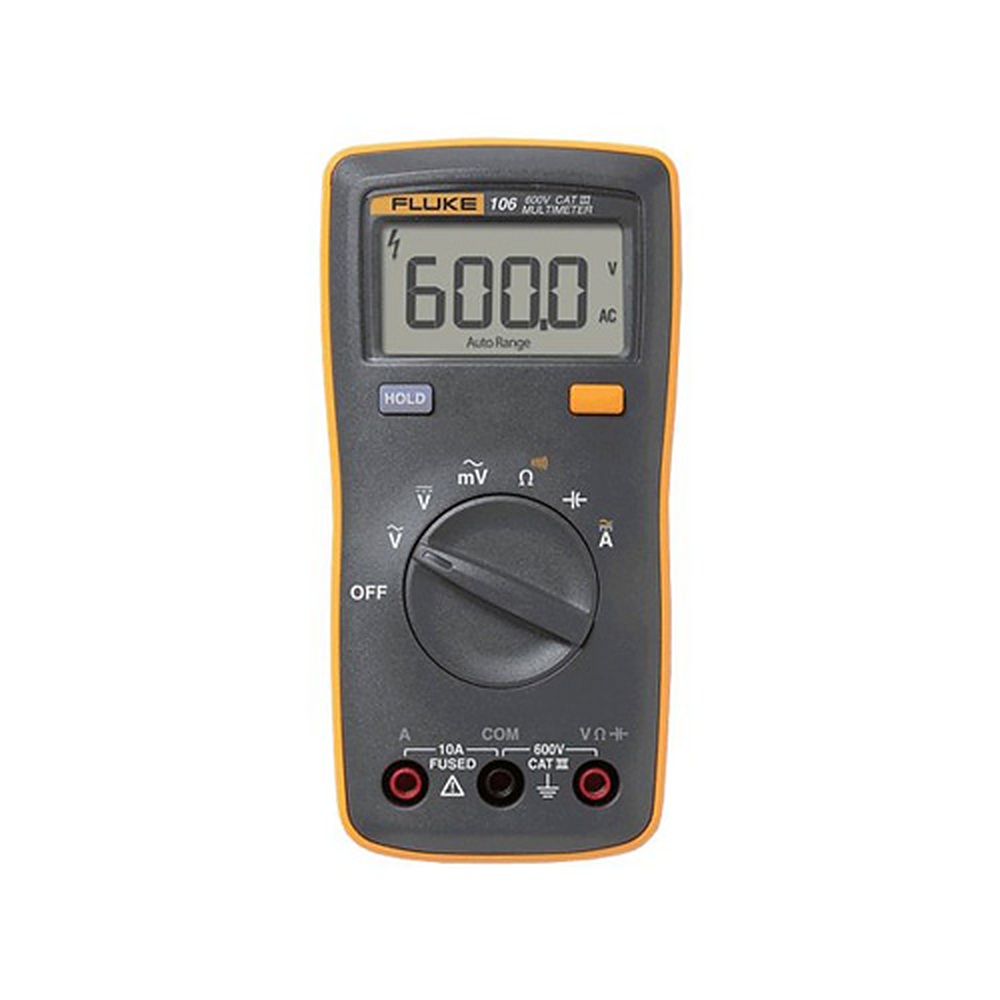

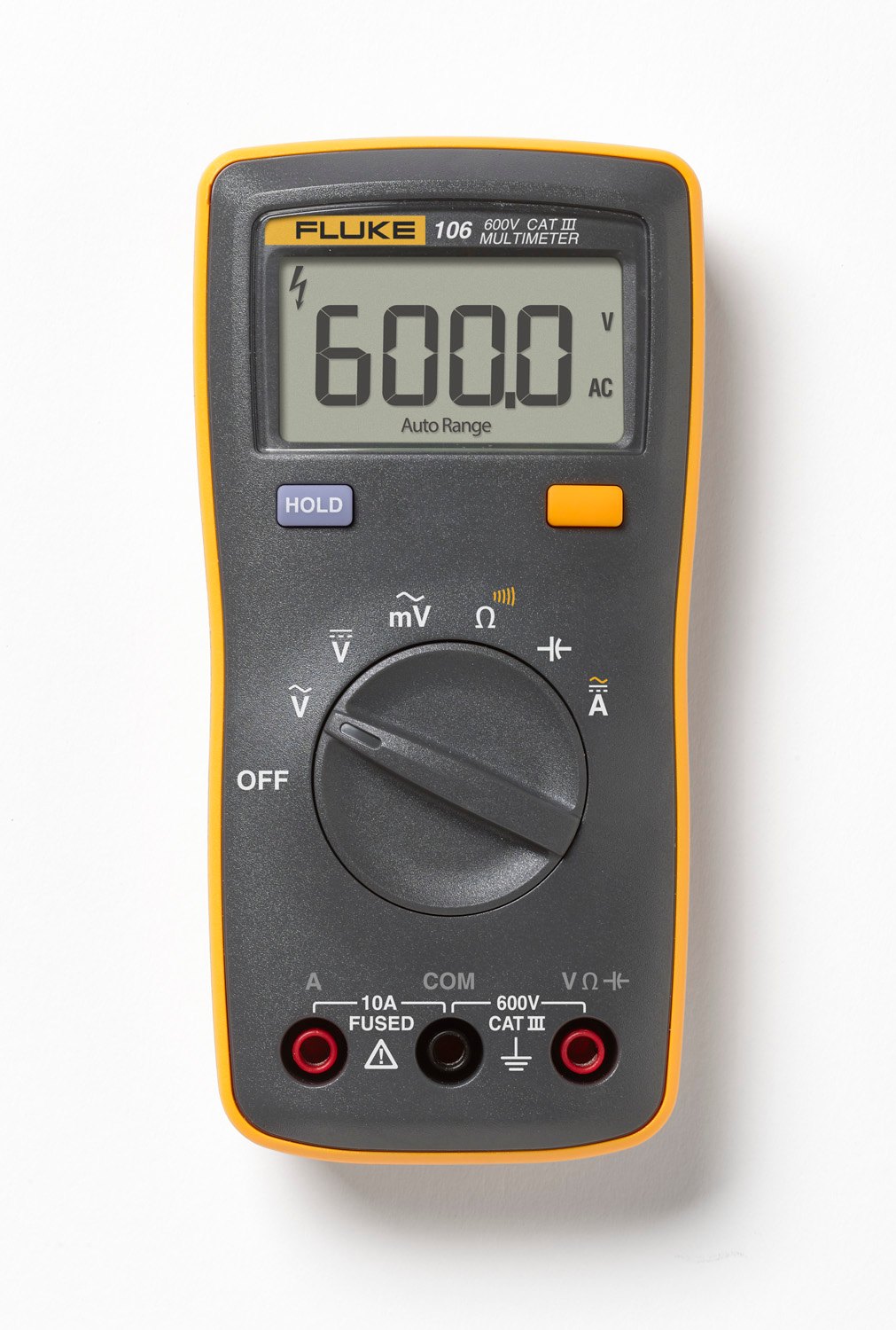

Fluke 106 ESP - 표시창과 로터리 다이얼이 있는 멀티미터 전면
표시창과 로터리 다이얼이 있는 멀티미터 전면

안전 등급

106의 CAT III 600 V
적용 범위

측정 위치에 맞는 안전 등급

CAT III 600 V는 건물 배전반 이하의 분기 회로와 콘센트, 조명 배선까지에 해당하는 등급입니다. 인입 전원 구간에는 더 높은 CAT IV 등급이 필요하므로 이 구간에서는 106을 사용하지 마세요. 단자와 대지 사이 최대 전압은 600 V이며, 연결하는 리드도 같은 등급이어야 측정 시스템 전체의 등급이 유지됩니다.

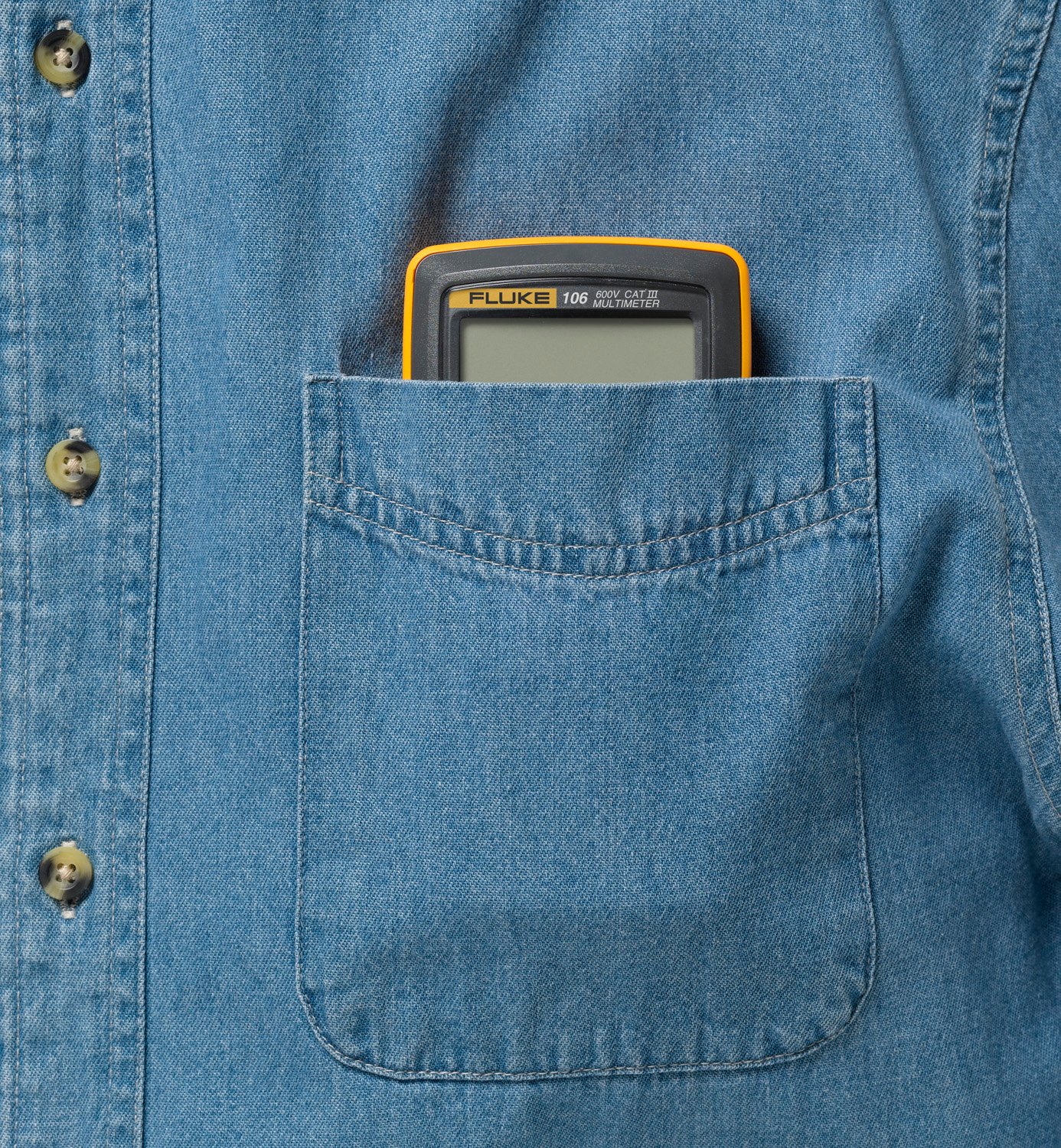

Fluke 106 ESP - 셔츠 주머니에 들어가는 포켓 멀티미터 크기
셔츠 주머니에 들어가는 포켓 멀티미터 크기

실무 가이드

106 정확도 읽는 법과
카운트 오차

106의 DC 전압 정확도는 ±(0.5 % + 3)입니다. 6.000 V 범위라면 읽음값의 비율 오차에 분해능 0.001 V의 3카운트, 즉 0.003 V가 더해집니다. 같은 범위에서 낮은 전압을 읽을수록 3카운트 항의 비중이 커지므로, 표시값이 범위의 10 % 아래에 머물면 한 단계 낮은 범위로 바꿔 읽으세요. 정확도는 교정 후 1년, 18~28 °C, 상대습도 0~75 % 조건에서 규정되며, 이 온도를 벗어나면 섭씨 1도당 정확도의 0.1배가 더해집니다.

사양

106의 6000 카운트
측정 범위와 정확도

항목사양
표시6000 카운트 LCD, 초당 3회 갱신
DC 전압6.000 V / 60.00 V / 600.0 V, ±(0.5 % + 3), 분해능 0.001 V / 0.01 V / 0.1 V
AC 전압 (40 ~ 500 Hz)6.000 V / 60.00 V / 600.0 V, ±(1.0 % + 3), 범위의 1 ~ 100 % 규정
AC 밀리볼트600.0 mV, ±(3.0 % + 3), 분해능 0.1 mV
AC 전류 (40 ~ 200 Hz)4.000 A / 10.00 A, ±(1.5 % + 3), 분해능 0.001 A / 0.01 A
DC 전류4.000 A / 10.00 A, ±(1.5 % + 3), 분해능 0.001 A / 0.01 A
저항400.0 Ω ±(0.5 % + 3), 4.000 kΩ ~ 4.000 MΩ ±(0.5 % + 2), 40.00 MΩ ±(1.5 % + 3)
저항 범위400.0 Ω, 4.000 kΩ, 40.00 kΩ, 400.0 kΩ, 4.000 MΩ, 40.00 MΩ
커패시턴스50.00 nF / 500.0 nF ±(2 % + 5), 5.000 µF ~ 1000 µF ±(5 % + 5)
다이오드 시험2.000 V 범위, 정확도 10 %
입력 임피던스AC·DC 전압 10 MΩ 초과 · 100 pF 미만, AC mV 약 1 MΩ
과부하 보호AC·DC 전압 600 V, AC mV 600 mV
CMRRDC 전압 100 dB 초과(DC, 50/60 Hz), AC 전압 60 dB 초과(DC, 50/60 Hz), AC mV 80 dB 초과(50/60 Hz)
NMRRDC 전압 45 dB 초과(50/60 Hz)
전류 입력 퓨즈11 A · 1000 V 속단형, Fluke 지정 부품
온도 계수18 °C 미만 또는 28 °C 초과에서 정확도 × 0.1 / °C
정확도 조건교정 후 1년, 18 ~ 28 °C, 상대습도 0 ~ 75 %
안전 등급IEC 61010-1 CAT III 600 V, 오염도 2
단자-대지 최대 전압600 V
보호 등급IP40 (IEC 60529)
전원AAA 2개 (NEDA 24A, IEC LR03), 200시간 이상
작동 · 보관 온도0 ~ 40 °C · -30 ~ 60 °C
작동 습도10 °C 미만 비응축, 10 ~ 30 °C 90 % 이하, 30 ~ 40 °C 75 % 이하 (40 MΩ 범위는 80 % · 70 % 이하)
작동 · 보관 고도2000 m · 12,000 m
크기 · 무게142 × 69 × 28 mm (H × W × L) · 200 g
전자기 환경IEC 61326-1 휴대용. 국내 적용 A급(업무용) 방송통신기기로 가정 외 업무 환경에 사용
동봉TL75 하드 포인트 테스트 리드

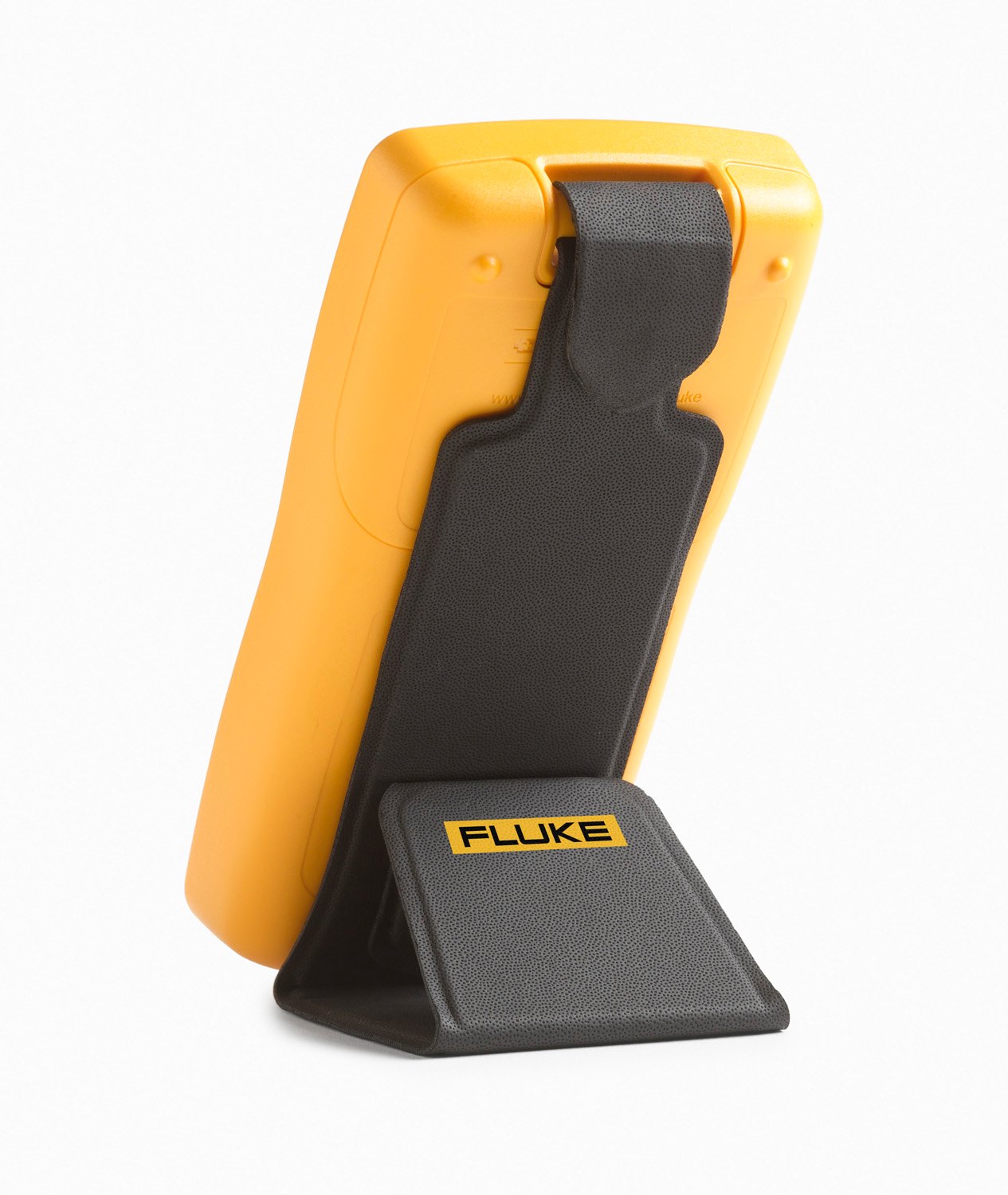

Fluke 106 ESP - 스탠드로 세운 멀티미터를 뒤에서 본 모습
스탠드로 세운 멀티미터를 뒤에서 본 모습

활용 분야

106이 쓰이는
전기 점검 현장 4가지

  • 건물 전기 설비 — 콘센트와 분기 회로의 전압을 확인하고 퓨즈와 스위치의 도통을 점검합니다.
  • 공조·냉동 서비스 — 기동 콘덴서 용량과 소형 모터 부하 전류를 현장에서 확인합니다.
  • 자동차·소형 가전 정비 — DC 전압과 10 A 이내 전류, 다이오드 상태를 측정합니다.
  • 교육·실습 — 전압·전류·저항·커패시턴스를 한 대로 익히는 입문 장비로 사용합니다.

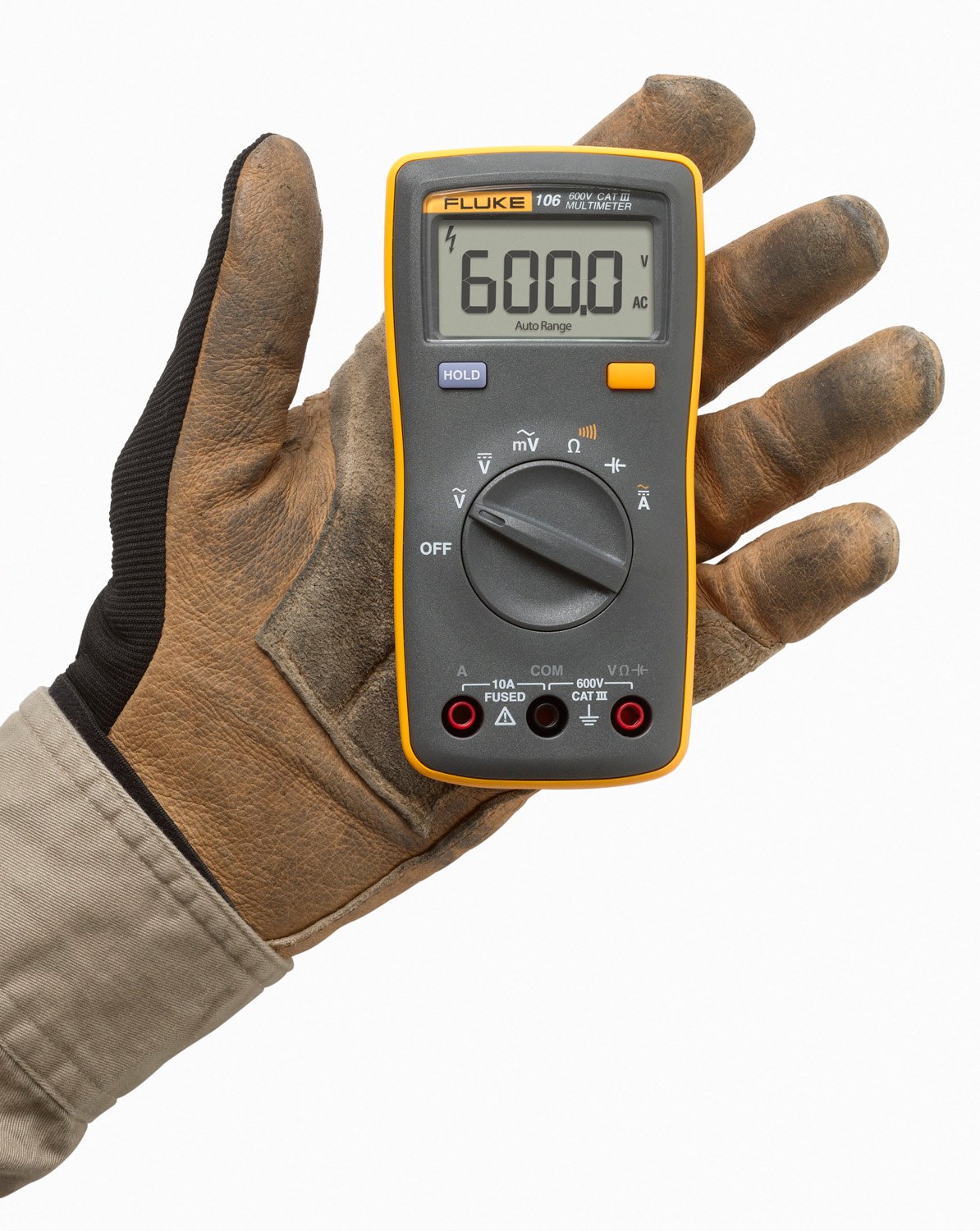

Fluke 106 ESP - 장갑 낀 손으로 멀티미터를 잡고 사용하는 모습
장갑 낀 손으로 멀티미터를 잡고 사용하는 모습

선택 가이드

106 대신 다른 모델이
맞는 경우

이럴 때 (현장 조건)권장 모델선택 이유
전류 없이 가장 가볍게 쓸 때101전류 입력이 없는 160 g 본체에 주파수와 듀티가 있어 전류를 보지 않는 점검에 가볍습니다.
주파수·듀티·백라이트·데이터 홀드가 필요할 때107106 기능에 이 항목들이 더해져 어두운 현장과 신호 점검까지 대응합니다.
더 높은 범위와 산업용 사양이 필요할 때87V산업용 true-rms 멀티미터여서 비정현파 측정이 필요한 설비에 맞습니다.

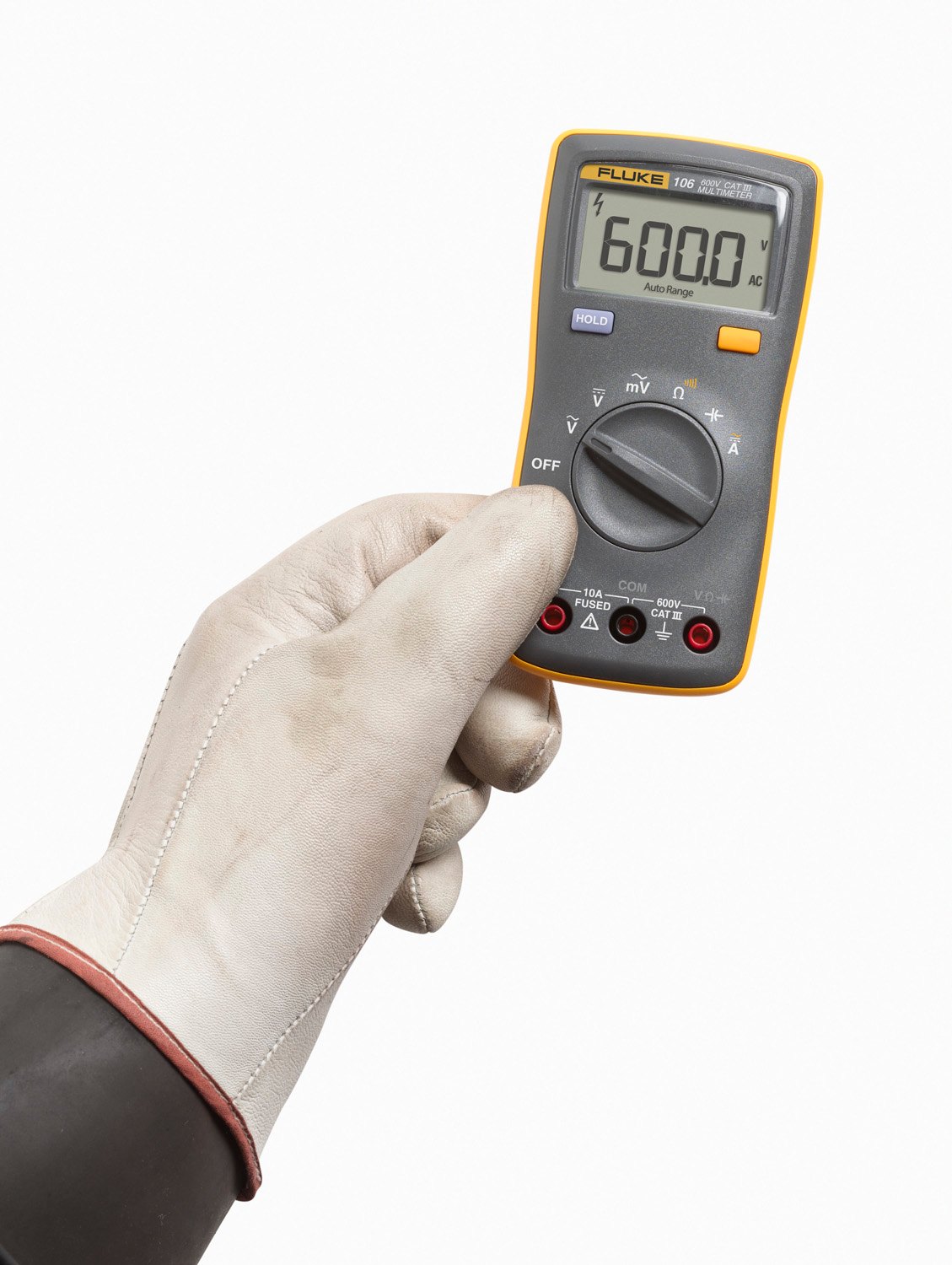

Fluke 106 ESP - 장갑 낀 손에 포켓 멀티미터를 든 모습
장갑 낀 손에 포켓 멀티미터를 든 모습

구성·옵션

106 동봉 구성과
교체 퓨즈

구분내용
본체Fluke 106, AAA 건전지 2개
리드TL75 하드 포인트 테스트 리드
소모품11 A 1000 V 속단형 퓨즈 (Fluke 지정 부품)

정확도가 교정 후 1년을 기준으로 규정되므로 연 단위로 교정 주기를 잡아 관리하세요. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 안내해 드립니다.

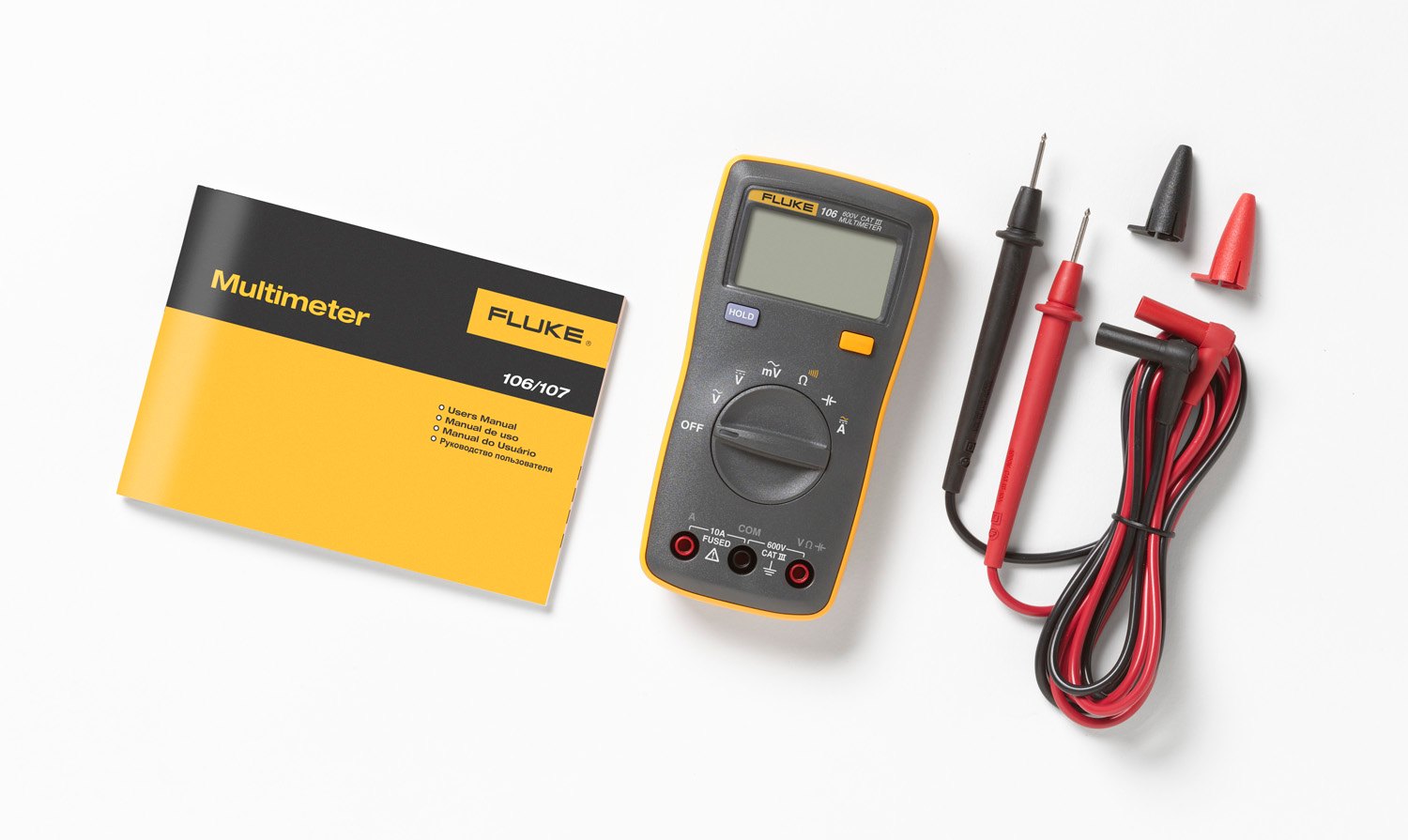

Fluke 106 ESP - 멀티미터와 테스트 리드, 설명서 구성품
멀티미터와 테스트 리드, 설명서 구성품
