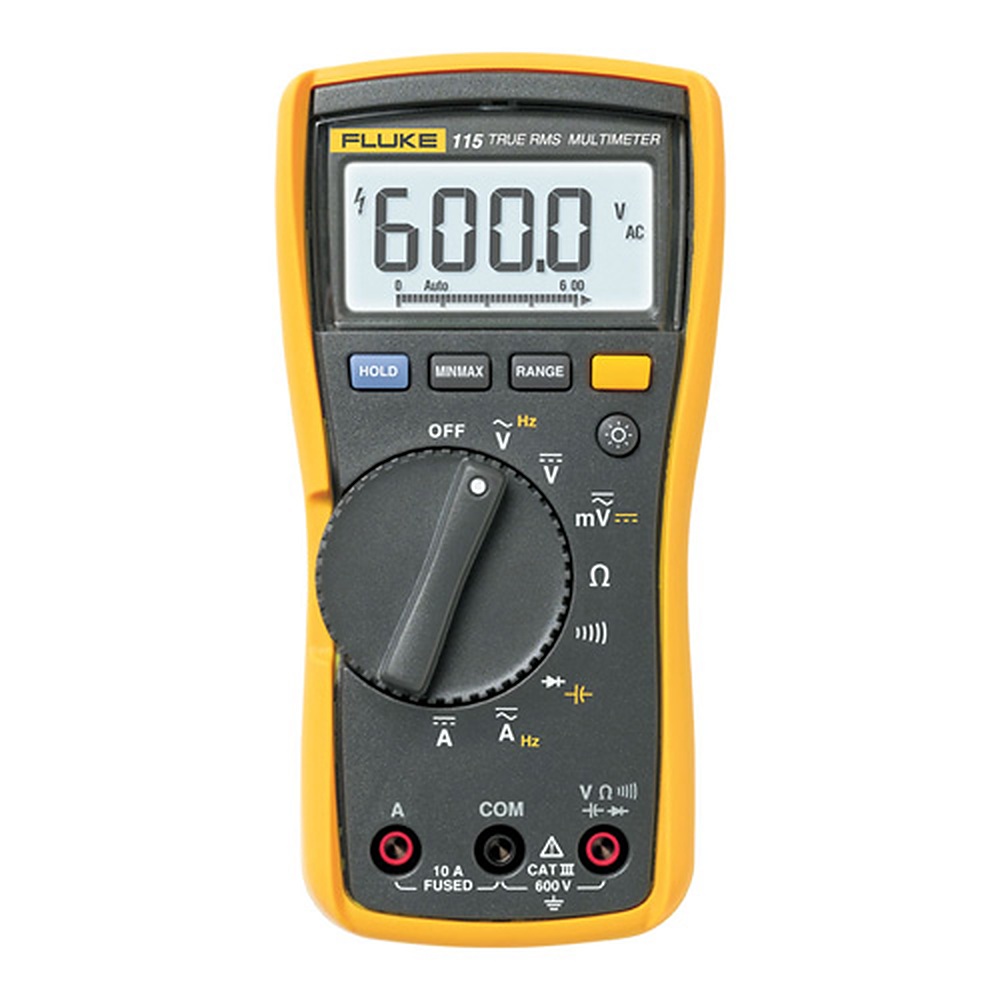

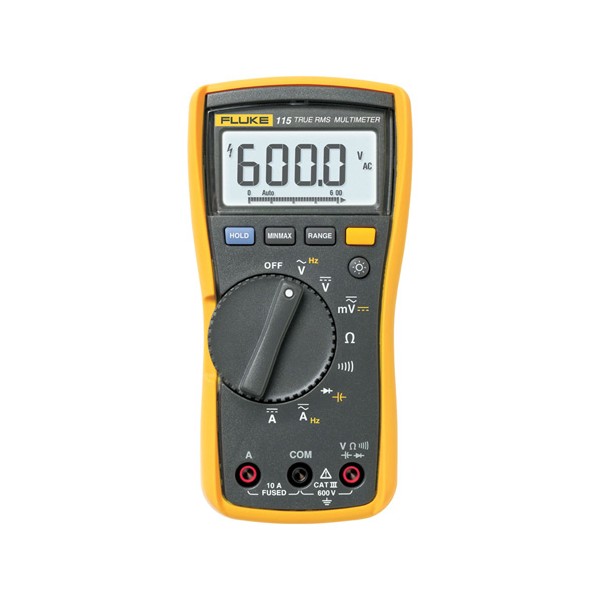

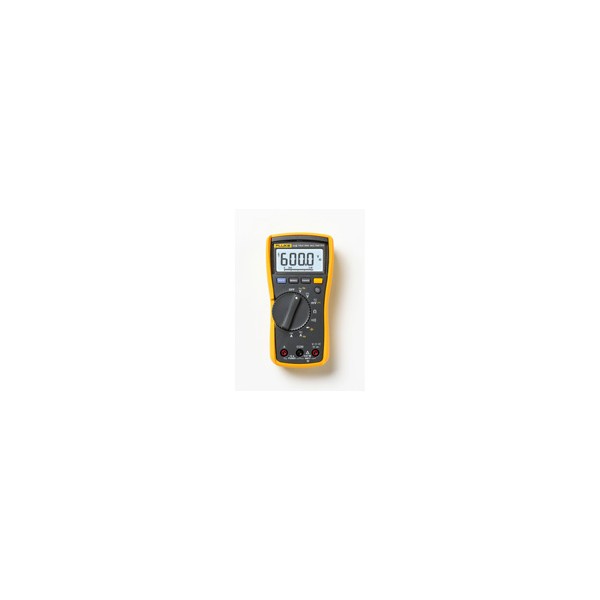

FLUKE 115 디지털 멀티미터

FLUKE 115 디지털 멀티미터

MODEL
Fluke 115/APAC
브랜드
FLUKE
제품 자료
제품문의 구매하기

기동 전류와 커패시터 열화를
한 대로 확인하는 멀티미터

Fluke 115 현장 기술자용 true-rms 멀티미터

견적 받기

Fluke 국내 공식 대리점

Fluke 115는 AC·DC 10 A 전류, 9999 µF까지의 정전 용량, 50 kHz까지의 주파수를 측정하는 현장 서비스용 true-rms 디지털 멀티미터(DMM)입니다. DC 전압 정확도 ±(0.5 % + 2)와 CAT III 600 V 등급을 갖춰 설비 서비스 점검에 알맞습니다.

110 시리즈 가운데 전류, 정전 용량, 주파수 기능을 모두 갖춘 범용 모델입니다. 모터 기동 전류부터 커패시터 열화까지 한 대로 확인하므로 계측기를 바꿔 드는 일이 줄어듭니다. 이 모델은 (주)테솔이 국내에 공식 공급합니다.

10 A

AC · DC 전류 상한

9999 µF

정전 용량 상한

50 kHz

주파수 상한

CAT III 600 V

안전 등급

특징

서비스 점검 측정을
Fluke 115 한 대로

핵심 특징현장에서 달라지는 점
True-rms비선형 AC 전압과 전류를 실효값으로 측정하므로 인버터 부하에서도 값이 어긋나지 않습니다.
10 A 전류AC·DC 전류를 10 A까지 측정하고 20 A 과부하를 30초 동안 견디므로, 기동 순간의 큰 전류도 안심하고 측정할 수 있습니다.
정전 용량1000 nF부터 9999 µF까지 측정해 기동용 커패시터의 용량이 줄었는지 확인할 수 있습니다.
주파수99.99 Hz부터 50 kHz까지 측정해 제어 신호의 주파수를 현장에서 바로 확인합니다.
최소·최대·평균신호 변동을 최소·최대·평균 세 값으로 기록해 순간적인 이상도 놓치지 않습니다.
대형 LED 백라이트어두운 설비실에서도 화면을 또렷하게 읽을 수 있습니다.

정확도 읽기

Fluke 115 정확도
±(% + 카운트) 계산법

±(0.5 % + 2)는 읽음값의 0.5 %에 마지막 자리 2카운트를 더한 값입니다. 6.000 V 범위에서 5.000 V를 읽었다면 0.025 V에 0.002 V를 더해 ±0.027 V가 됩니다. 카운트 수가 많을수록 분해능은 좋아지지만, 정확도까지 함께 높아지는 것은 아닙니다.

전류 측정 단자 연결

전류는 회로에 직렬로 연결하고 10 A 단자를 사용합니다. 6.000 A 범위의 분해능은 0.001 A, 10.00 A 범위는 0.01 A입니다. 기동 전류가 큰 모터라면 과부하 허용 시간을 넘지 않도록 측정 시간을 짧게 잡으세요.

커패시터 점검

Fluke 115로 확인하는
커패시터 용량 감소

정전 용량 정확도는 1000 µF까지 ±(1.9 % + 2), 1000 µF를 넘으면 ±(5 % + 20)입니다. 큰 용량을 잴 때는 이 오차를 감안해 판정 기준을 정하세요. 정격 용량의 허용 하한을 미리 정해 두면 교체 시점을 매번 같은 기준으로 판단할 수 있습니다.

커패시터 용량 측정

회로에서 떼어 내 방전한 커패시터에 리드를 대면 용량이 표시됩니다. 극성이 있는 커패시터는 리드 극성을 맞춰 연결하세요.

교정 관리

Fluke 115
정확도 관리와 교정

전류와 정전 용량처럼 기능이 많은 계측기는 교정할 항목도 많습니다. 실제로 쓰는 기능을 정리해 교정 범위를 요청하면 협의 시간이 짧아집니다. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 안내해 드립니다.

사양

Fluke 115 상세 사양

항목사양
카운트6,000 (초당 4회) · 33세그먼트 바 그래프 (초당 40회) · 흰색 LED 백라이트
DC 전압600.0 mV…600.0 V · ±(0.5 % + 2)
DC 전압 분해능600.0 mV 범위 0.1 mV · 6.000 V/0.001 V · 60.00 V/0.01 V · 600.00 V/0.1 V
AC 전압600.0 mV…600.0 V · true-rms · ±(1.0 % + 3) (45–500 Hz) · ±(2.0 % + 3) (500 Hz–1 kHz) · 범위의 1–100 %
AC 전압 분해능600.0 mV 범위 0.1 mV · 6.000 V/0.001 V · 60.00 V/0.01 V · 600.0 V/0.1 V
전류AC true-rms 6.000/10.00 A ±(1.5 % + 3) (45–500 Hz) · DC ±(1.0 % + 3) · 20 A 과부하 최대 30초
전류 분해능6.000 A/0.001 A · 10.00 A/0.01 A
저항 · 통전600.0 Ω…6.000 MΩ ±(0.9 % + 1) · 40.00 MΩ ±(5 % + 2) · 통전 < 20 Ω 켜짐 / > 250 Ω 꺼짐
저항 분해능600.0 Ω/0.1 Ω · 6.000 kΩ/0.001 kΩ · 60.00 kΩ/0.01 kΩ · 600.0 kΩ/0.1 kΩ · 6.000 MΩ/0.001 MΩ · 40.00 MΩ/0.01 MΩ
연속성 탐지500 µs 이상 개방 · 단락 회로 탐지, 범위 600 Ω · 분해능 1 Ω
커패시턴스 · 다이오드 · 주파수1000 nF…9999 µF ±(1.9 % + 2) (1000 µF까지) · 1000 µF 초과 ±(5 % + 20) · 다이오드 2.00 V ±(0.9 % + 2) · 99.99 Hz…50.00 kHz ±(0.1 % + 2)
커패시턴스 분해능1000 nF/1 nF · 10.00 µF/0.01 µF · 100.0 µF/0.1 µF · 9999 µF/1 µF
주파수 분해능99.99 Hz/0.01 Hz · 999.9 Hz/0.01 Hz · 9.999 kHz/0.001 kHz · 50 kHz/0.01 kHz
LoZ · AutoVolt해당 없음
안전 등급CAT III 600 V (IEC 61010-2-033) · 단자-접지 최대 600 V
서지 방지6 kV 피크, IEC 61010-1 600 V CAT III, 오염 등급 2 준수
작동 온도-10…+50 °C
보관 온도-40…+60 °C
배터리9 V 알카라인 (NEDA 1604A / IEC 6LR61) · 400시간 (백라이트 끔)
크기167 × 84 × 46 mm
무게550 g
보증3년

활용 분야

Fluke 115가
알맞은 서비스 작업

  • 현장 서비스 점검 — 전압과 전류를 한 대로 확인합니다.
  • 전기 부품 점검 — 다이오드, 저항, 연속성을 측정해 불량 부품을 찾습니다.
  • 정전 용량 확인 — 기동용 커패시터의 용량을 재서 열화를 판단합니다.
  • 주파수 확인 — 신호 주파수를 50 kHz까지 확인합니다.

선택 가이드

Fluke 115를
고르는 기준

이럴 때권장 모델
전류와 정전 용량, 주파수까지 한 대로 재야 한다면Fluke 115
고스트 전압 구분과 비접촉 전압 감지도 필요하다면Fluke 117
전압과 통전만 판정하면 된다면Fluke 114
K형 온도와 µA 전류가 필요한 HVAC 작업이라면Fluke 116

구성·옵션

Fluke 115 구성품

구성품내용
Fluke 115true-rms 현장 서비스용 디지털 멀티미터
TL75테스트 리드
9 V 배터리장착된 상태로 출하
사용 설명서매뉴얼
